CC2530实现ADC采集电池电压并通过串口发送

77 阅读 0 评论 51 点赞

我是靠谱客的博主害羞水蜜桃，最近开发中收集的这篇文章主要介绍CC2530实现ADC采集电池电压并通过串口发送，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

一、CC2530ADC模块

1. 可选取的抽取率，设置分辨率（7~12位）
2. 8个独立的输入通道，可接收单端或差分信号
3. 参考电压可选为内部单端、外部单端、外部差分或AVDD5
4. 单通道转换结束可产生中断请求
5. 序列转换结束可发出DMA触发
6. 可将片内温度传感器作为输入
7. 电池电压测量功能，可以选择AVDD5/3 的电压作为一个 ADC 输入

二、CC2530ADC寄存器

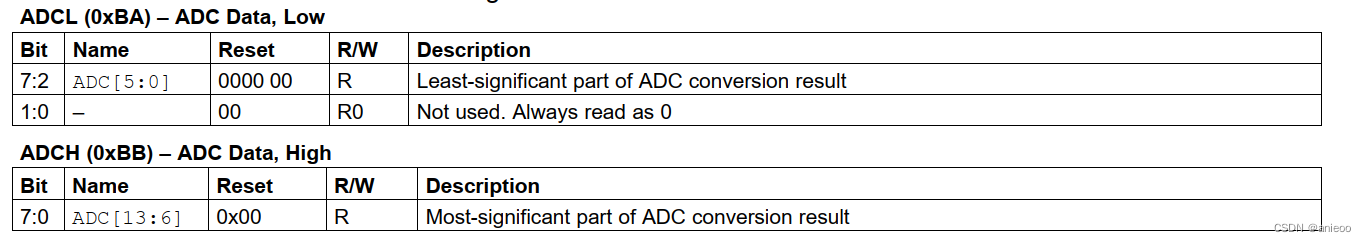

①ADCL、ADCH

从图中可以看出,ADC的采样值由ADCH和ADCL共同组成，因此在读取数据的时候需要进行数据处理。

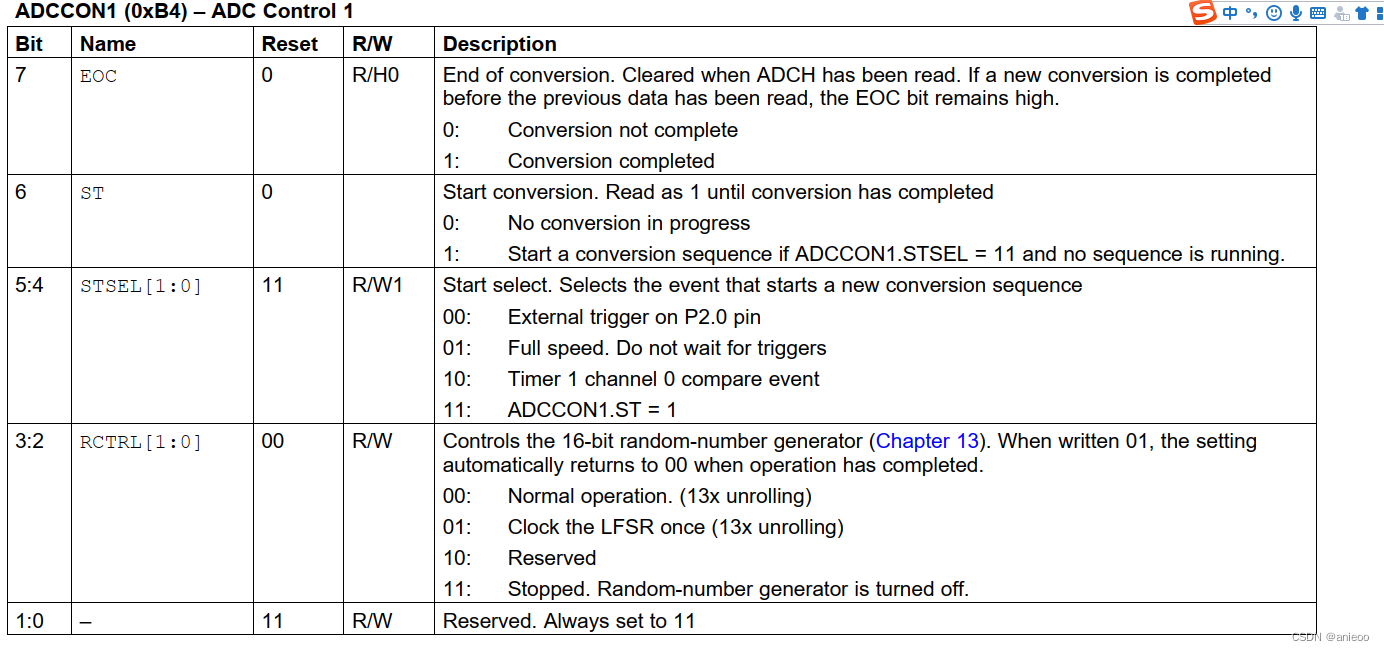

② ADCCON1

Bit7:EOC位，当ADC转换完成，该位赋值为1，读取ADCH时，它就被清除。
Bit6:ST位,当该位为1的时候开启ADC转换
Bit[5:4]:设置ADC触发的事件,设置为ST为1开启触发

③ ADCCON3

Bit[7:6]:设置ADC的参考电压引脚,本实验设置为AVDD5
Bit[5:4]:设置ADC的采样精度,本实验设置为12,实际上计算的时候为13
Bit[3:0] :设置ADC单个转换的通道,本实验设置为VDD/3

三、实验代码

#include <ioCC2530.h>
#include <string.h>
#include <stdio.h>

typedef unsigned char uchar;
typedef unsigned int  uint;


//32MHZ晶振ms延时函数
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<1070; j++);
}

void InitAdc(void)
{
  ADCH = 0; //ADCH寄存器清0,清EOC标志
  ADCCON3 = 0xBF; //设置ADC参考电压为AVDD5引脚,ADC精度12位,ADC通道15为VDD/3
  ADCCON1 |= 0X70;  //设置ADC触发事件为.ST = 1,启动一次AD转换
}



//串口寄存器初始化
void InitUart(void)
{
  PERCFG = 0x00;       //外设控制寄存器 USART 0的IO位置:0为P0口位置1
  P0SEL = 0x0c;        //P0_2,P0_3用作（外设功能）
  P2DIR &= ~0xC0;// 1100 0000 将外设设置为串口0优先
  U0UCR = 0x00; //禁止流控制 8位数据传输 禁止奇偶校验 1位停止位
  U0CSR |= 0x80;           //设置为UART模式

  U0GCR |= 11;	//设置数据LSB和波特率
  U0BAUD |= 216;           //波特率设为115200

  UTX0IF = 0;              //UART0 TX中断标志初始置位0
  U0CSR |= 0x40;           //允许接收
  IEN0 |= 0x84;            //开总中断允许接收中断
}

//串口发送函数
//string:发送的字符串
//len：发送的数据长度
void UartSend_string(char *Data, int len)
{
  uint i;
  for(i = 0;i < len;i++) {
   U0DBUF = *Data++;
   while(UTX0IF == 0);//等待发送完成
   UTX0IF = 0;  //发送中断标志位置0
  }

}

void main(void)
{
    float num;
    char strTemp[12]={0};
    unsigned short reading;

    CLKCONCMD &= ~0x40;                        //设置系统时钟源为32MHZ晶振
    while(CLKCONSTA & 0x40);                   //等待晶振稳定为32M
    CLKCONCMD &= ~0x47;                        //设置系统主时钟频率为32MHZ
    InitUart();                                //调用串口初始化函数
    InitAdc();  //ADCCON3是单次转换
    while(1)
    {
      char val = ADCCON1;
      if(val &= 0x80)
      {
        reading = ADCL;
        reading |= ADCH << 8;
        reading >>= 2;
        ADCCON1 |= 0x40; //开始下一转换

        num = (float)(reading)*3.3/8192; //有一位符号位,取 2^13;
        //定参考电压为 3.3V 14 位精确度

        sprintf(strTemp,"vol:%.02fVrn", num);//将浮点数转成字符串
        UartSend_string(strTemp,12); //串口送数
      }
      DelayMS(1000);
    }
}

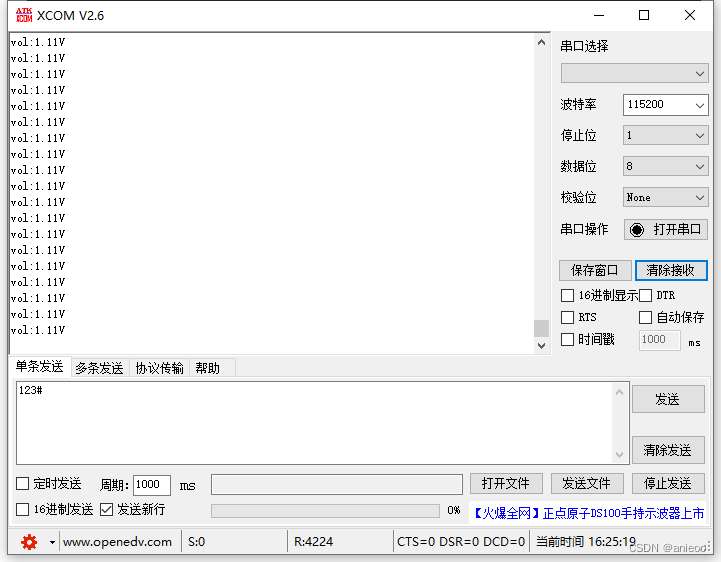

每间隔1000MS，将电池电压通过串口发送给上位机。
