概述
文章目录
- 1.CC2530射频模块特征
- 2.CC2530射频模块主要技术指标
- 3.调试器输出接口
- 特点
- 输出引脚排列

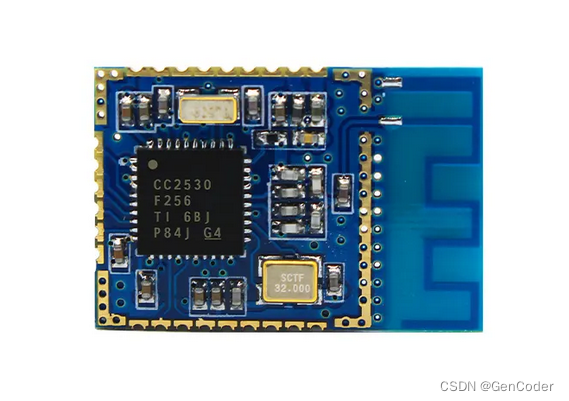

1.CC2530射频模块特征
- 基于CC2530F256单芯片ZigBee SOC（System On Chip），集成8051内核
- 模块尺寸：36mm x 26mm
- SMA底座，外接50Ω天线
- 模块对外提供TTL串口，所有I/O引脚
- 开发工具使用IAR Embedded Workbench for MCS-51（Z-Stask2.5.0对应IAR版本为8.10）
2.CC2530射频模块主要技术指标
| 性能参数名称 | 指 标 |
|---|---|
| 频段 | 2405 ~ 2480MHz |
| 主芯片 | CC2530F256 |
| 通信协议标准 | IEEE 802.15.4 |
| 调制方式 | DSSS（O-QPSK） |
| 数据传输速率 | 250kb/s |
| 通信范围 | 空旷场合 400m（MAX） |
| 接收灵敏度 | -97dBm |
| 寻址方式 | 64位IEEE地址，8位网络地址 |
| 数据加密 | 128 b AES |
| 错误校验 | CRC 16/32 |
| 信道接入方式 | CSMA-CA和时隙化的CSMA-CA |
| 信道数 | 16 |
| 发射电流（最大） | 34mA |
| 接收电流（最大） | 25MA |
| 工作温度 | -40 ~ 85℃ |
| 电源 | 2.0 ~ 3.6V |
| 物理尺寸 | 36mm x 26mm |
3.调试器输出接口
CC2530射频模块常用的调试器为TI公司发布的CC系列芯片调试器SmartRF04EB，可用于CC11xx、CC243x、CC251x、CC253x等多个系列芯片，支持仿真，调试、单步、烧录、加密等操作，可与IAR编译环境和TI发布的相关软件进行无缝连接
特点
- 与IAR for 8051集成开发环境无缝连接
- 支持内核为51的TI ZigBee芯片，如CC11xx/CC243x/CC251x/CC253x
- 下载速度高达150KB/s
- 自动识别速度
- 可通过TI相关软件更新最新版本固件
- USB即插即用
- 标准10Pin输出座
- 电源指示灯和运行指示灯
- 稳定性高，输出大电流时电源稳定
- 固件版本是最新的0043，稳定且很好地支持25xx系列芯片
- 支持仿真下载和协议分析
- 可对目标板提供3.3V/50mA供电
- 出厂的每隔调试器都有唯一ID号，一台计算机可以同时使用多个ID号，方便协议分析和系统联调
- 支持多版本的IAR软件
输出引脚排列
| 序号 | 描述 |
|---|---|
| 1 | GND |
| 2 | VDD |
| 3 | DC |
| 4 | DD |
| 5 | CSN |
| 6 | CLK |
| 7 | RESET |
| 8 | MOSI |
| 9 | MISO |
| 10 | NC |
