Zigbee之旅（六）：几个重要的CC2430基础实验——ADC单次采样

一、承上启下

　　在无线传感器网络中，很重要的一项就是将传感器的模拟值转换成数字量，以便于传输和处理。而ADC（Analog-to-Digital Converter）正是用来完成这种转换的。

　　上一节，我们介绍了CC2430与PC之间的串口通信。CC2430内部已嵌入一个温度传感器，本节将在上一节的基础上，实现一个简单的关于片内温度监测的小实验：利用ADC将片内温度传感器的电压值转换成数字量，利用公式计算出温度值，然后通过串口将温度值传送到PC上并显示出来。

二、ADC单次采样

（1）实验简介

　　利用ADC转换CC2430片内温度传感器的温度值，通过串口将温度值发送到PC并显示出来。

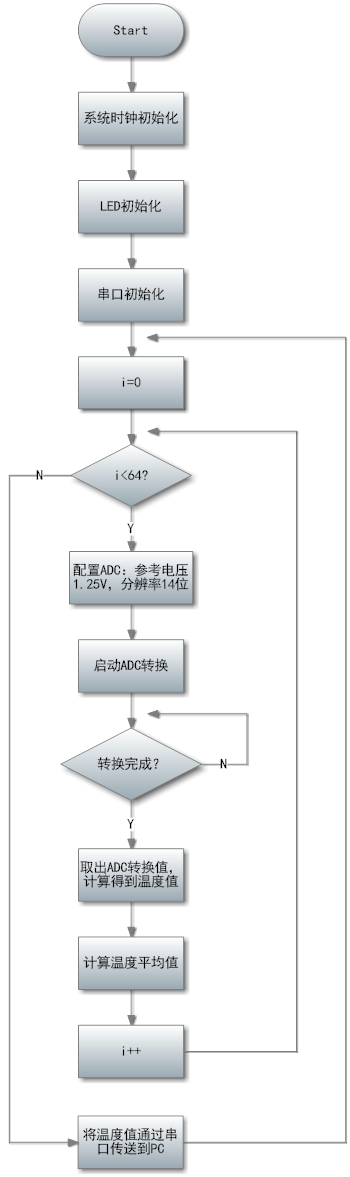

（2）程序流程图

（3）实验源码及剖析

/*
    实验说明：片内温度采集实验,通过串口0将数据发送到PC机
*/

#include <ioCC2430.h>

#define led1 P1_0
#define led2 P1_1
#define led3 P1_2
#define led4 P1_3

/*32M晶振初始化
-------------------------------------------------------*/
void  xtal_init( void)
{
   SLEEP  &=  ~ 0x04;              //都上电
   while( !( SLEEP  &  0x40));      //晶体振荡器开启且稳定
   CLKCON  &=  ~ 0x47;           //选择32MHz 晶体振荡器
   SLEEP  |=  0x04;
}

/*LED灯初始化
-------------------------------------------------------*/
void  led_init( void)
{
   P1SEL   =  0x00;           //P1为普通 I/O 口
   P1DIR  |=  0x0F;           //P1.0 P1.1 P1.2 P1.3 输出

   led1  =  1;
   led2  =  1;
   led3  =  1;
   led4  =  1;
}

/*UART0初始化
-------------------------------------------------------*/
void   Uart0Init( unsigned  char  StopBits , unsigned  char  Parity)
{
    P0SEL  |=   0x0C;                   //初始化UART0端口
    PERCFG &=  ~ 0x01;                   //选择UART0为可选位置一
    U0CSR  =  0xC0;                     //设置为UART模式,而且使能接受器
    U0GCR  =  11;
    U0BAUD  =  216;                     //设置UART0波特率为115200bps
    U0UCR  |=  StopBits| Parity;         //设置停止位与奇偶校验
}

/*UART0发送字符
-------------------------------------------------------*/
void   Uart0Send( unsigned  char  data)
{
   while( U0CSR & 0x01);     //等待UART空闲时发送数据
   U0DBUF  =  data;
}

/*UART0发送字符串
-------------------------------------------------------*/
void  Uart0SendString( unsigned  char  *s)
{
   while( *s  !=  0)
     Uart0Send( *s ++);
}

/*UART0接收数据
-------------------------------------------------------*/
unsigned  char  Uart0Receive( void)
{
   unsigned  char  data;
   while( !( U0CSR & 0x04));  //查询是否收到数据，否则继续等待
   data = U0DBUF;
   return  data;
}

/*延时函数
-------------------------------------------------------*/
void  Delay( unsigned  int n)
{
   unsigned  int  i;
   for( i = 0; i <n; i ++);
   for( i = 0; i <n; i ++);
   for( i = 0; i <n; i ++);
   for( i = 0; i <n; i ++);
   for( i = 0; i <n; i ++);
}

/*得到实际温度值
-------------------------------------------------------*/
float  getTemperature( void)
{
   unsigned  int   value;

   ADCCON3   = ( 0x3E);                   //选择1.25V为参考电压；14位分辨率；对片内温度传感器采样

   ADCCON1  |=  0x30;                     //选择ADC的启动模式为手动
   ADCCON1  |=  0x40;                     //启动AD转化

   while( !( ADCCON1  &  0x80));            //等待ADC转化结束

   value  =   ADCL  >>  2;
   value  |= ( ADCH  <<  6);                //取得最终转化结果，存入value中

   return  value * 0.06229 - 311.43;         //根据公式计算出温度值
}

/*主函数
-------------------------------------------------------*/
void  main( void)
{
   char  i;
   float  avgTemp;
   unsigned  char  output [] = "";

   xtal_init();
   led_init();

   led1  =  0;

   Uart0Init( 0x00 ,  0x00);    //初始化串口：无奇偶校验，停止位为1位

   Uart0SendString( "Hello CC2430 - TempSensor! rn ");

   while( 1)
   {
     led1  =  0;
     avgTemp  =  0;
     for( i  =  0 ;  i  <  64 ;  i ++)
     {
       avgTemp  +=  getTemperature();
       avgTemp  =  avgTemp / 2;              //每采样1次，取1次平均值
     }

     output [ 0 ]  = ( unsigned  char)( avgTemp) / 10  +  48;           //十位
     output [ 1 ]  = ( unsigned  char)( avgTemp) % 10  +  48;           //个位
     output [ 2 ]  =  '.';                                        //小数点
     output [ 3 ]  = ( unsigned  char)( avgTemp * 10) % 10 + 48;          //十分位
     output [ 4 ]  = ( unsigned  char)( avgTemp * 100) % 10 + 48;         //百分位
     output [5 ]  =  '';                                       //字符串结束符

     Uart0SendString( output);
     Uart0SendString( "℃ n ");
     led1  =  1;                           //LED熄灭，表示转换结束，

     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
     Delay( 20000);
   }
}

　　关于串口通信的代码内容，请参考上一节，在此不解释~

　　ADC一般涉及到6个SFR：

ADCCON1	用于ADC通用控制，包括转换结束标志、ADC触发方式、随机数发生器
ADCCON2	用于连续ADC转换的配置（本实验不涉及连续ADC转换，故不使用此SFR）
ADCCON3	用于单次ADC转换的配置，包括选择参考电压、分辨率、转换源
ADCH[7:0]	ADC转换结果的高位，即ADC[13:6]
ADCL[7:2]	ADC转换结果的低位，即ADC[5:0]
ADCCFG	选择 P0.0~P0.7 作为ADC输入的 AIN0~AIN7（由于本次试验选择片内温度传感器作为转换源，不涉及AIN0~AIN7，故不使用此SFR）

　　（注：以上SFR的具体内容请参考CC2430中文手册）

　　接下来，我们来重点关注一下 getTempurature 函数，它是获取温度值的关键：

　　　　（1）首先配置ADC单次采样：令 ADCCON3=0x3E，选择1.25V为系统电压，选择14位分辨率，选择CC2430片内温度传感器作为ADC转换源

　　　　（2）然后令 ADCCON1 |= 0x30，设置ADC触发方式为手动（即当ADCCON.6=1时，启动ADC转换）

　　　　（3）接着令  ADCCON1 |= 0x40，启动ADC单次转换

　　　　（4）使用语句 while(!(ADCCON1 & 0x80))  等待ADC转换的结束

　　　　（5）转换结果存放在ADCH[7:0]（高8位），ADCH[7:2]（低6位），通过：

  　　 value  =   ADCL  >>  2;
  　　 value  |= ( ADCH  <<  6);   　　　

　　　　　　 将转换结果存进 value 中

　　　　（6）最后利用公式 temperature= value*0.06229-311.43 ，计算出温度值并返回即可

CC2430 小贴士

　　你一定会对最后一个公式感到莫名其妙，为什么是一次函数？为什么其斜率为0.06229，其截距为211.43？OK，下面解惑之：

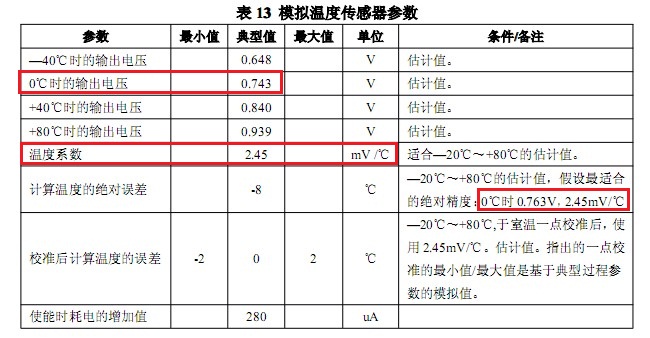

　　此温度传感器是位于CC2430片内的，所以必然可以在其手册中找到其介绍。果不其然，我在 电气规范 这一节中找到了相关内容，现截图如下：

　　此表是描述温度传感器的温度（℃）与输出电压（V）的关系。

　　首先看第二个红框处：温度系数。“系数”？是不是有点感觉？然后再看其单位：mV/℃，你就会恍然大悟，原来温度与电压的关系是线性的啊~ 即有：

　　其中V为输出电压值，T为温度值，2.45为斜率。下面就要确定截距b了。

　　乍一看，我们会在第一个红框处发现0℃时的电压为743mV，那么b就等于743？不然，继续往下看，你会发现其绝对误差达到了8℃之多！然后往右看，我们会发现它已经提供了最适合的截距，即：b=763，因此有如下公式：

　　OK，现在我们已经有了温度传感器的 输入温度T 和 输出电压V 的关系，接下来必须找到ADC的 输入电压V 与 输出值N（即14位的转换结果）的关系，才可最终找到N和T的转换公式。

　　转换结果N是14位的，当N=11 1111 1111 1111（二进制）时，输出电压应为最大值（即参考电压1.25V）。因此我们有下面的比例关系：

　　（注：由于14位的输出结果是2进制的补码，因此第14位为符号位。所以从绝对值的角度来说，有效值只有13位，因此是2的13次方）　　

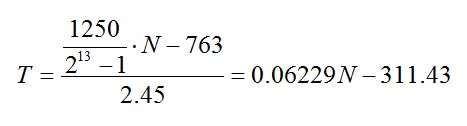

　　结合两式，可导出T与N的关系：

　　OVER~

　　最后，稍微提一下为什么每次采样需要进行64循环。因为传感器在测定温度时，难免会受到干扰或者随机性的error，其得到的数据有时候会很夸张（比如说忽然出现10℃的变动，然后又瞬间回复正常。但我们知道温度的变化是一个积分的过程，很少会出现那种在瞬间产生大幅度跳跃的情况）。因此我们采用了取平均值的方法来减少此类误差。

（4）实验结果

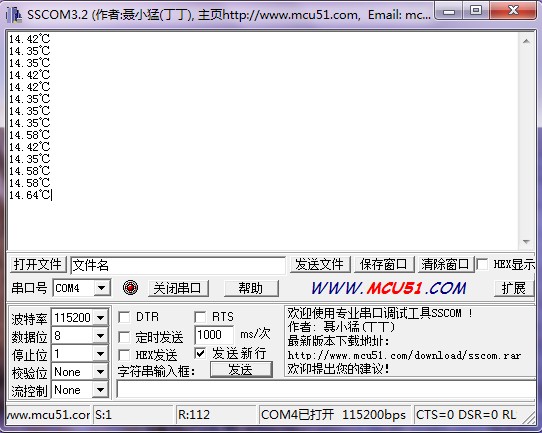

　　首先打开串口调试工具，然后下载程序并启动，就会出现如下画面：

　　片内温度大概在14.5℃左右。笔者用身体感受寝室的室温，大概在10℃多一点。芯片内部多少要发点热，所以14℃基本正常啦~

　　到此，实验结束。　　　　

三、结语

　　本篇介绍了ADC单次采样的实现。下一节，我们来介绍一种数据传输模式 DMA（direct memory access），即“直接内存存取”。ADC/UART/RF收发器等外设单元和存储器件之间，可以直接在“DMA控制器”的控制下交换数据而几乎不需要CPU的干预，因此可大大提高了系统的整体效率。
