概述

实验片内温度传感器

代码网上找的，然后自己琢磨了下。

/***********系统时钟初始化*********************************/
void InitClock(void)
{

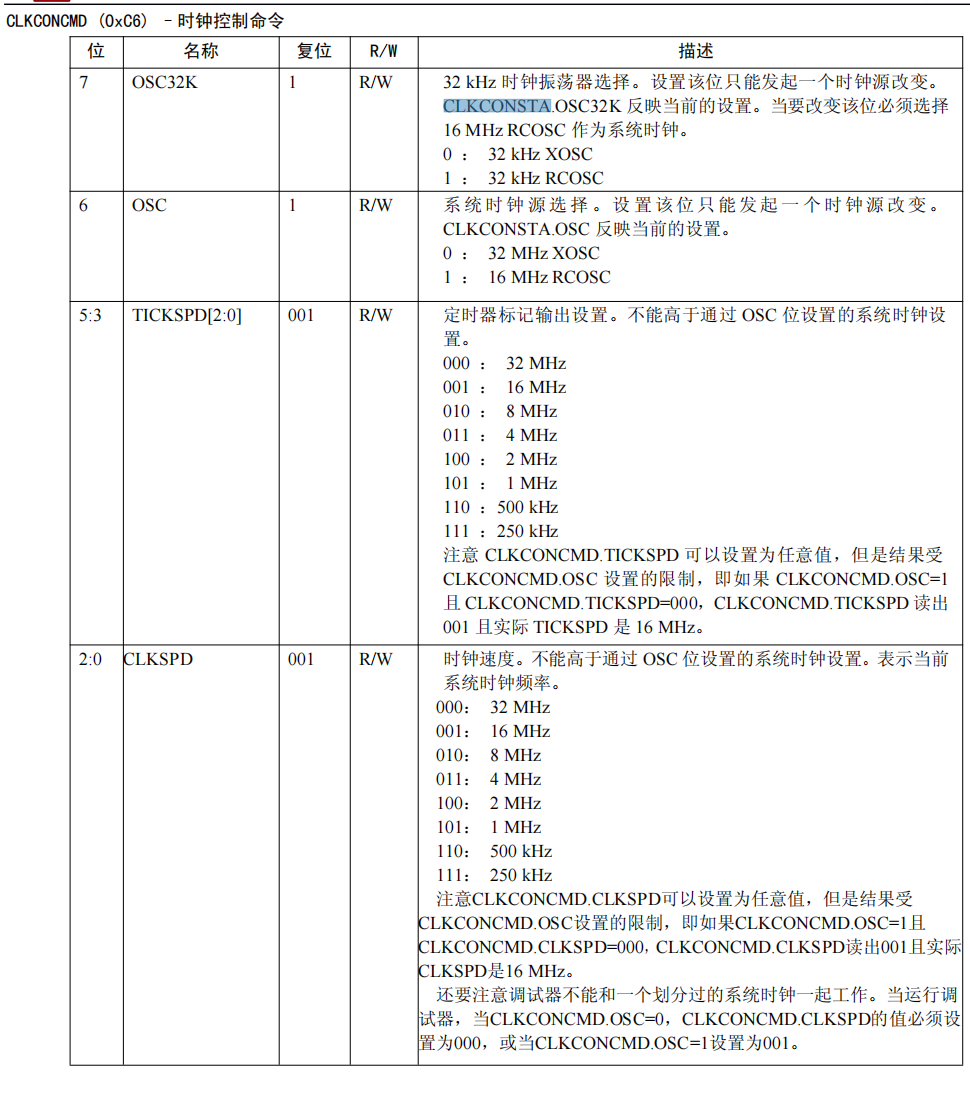

    CLKCONCMD &= ~0x40;              //设置系统时钟源为 32MHZ晶振
    while(CLKCONSTA & 0x40);         //等待晶振稳定
    CLKCONCMD &= ~0x47;              //设置系统主时钟频率为 32MHZ
}

在这里插入图片描述

/***************定时器初始化**********************/
void InitT3(void)
{

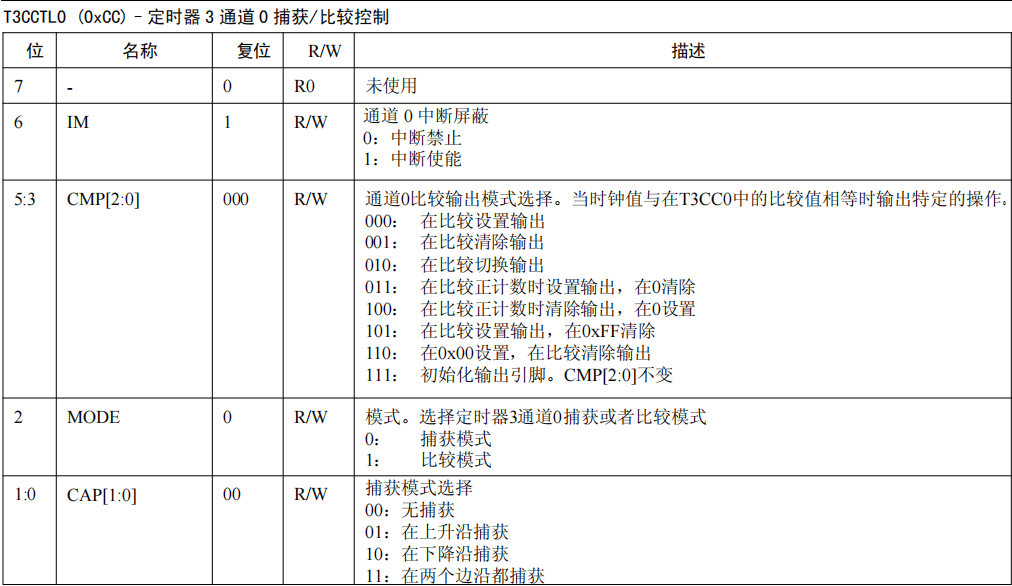

    T3CCTL0 = 0x44;        //0100 0100 T3CCTL0 (0xCC)，CH0 中断使能，CH0 比较模式

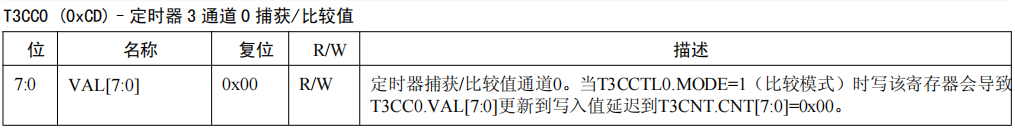

    T3CC0 = 0xFA;          //T3CC0设置为250
    T3CTL |= 0x9A;         //启动T3计数器，计数时钟为16分频。使用MODULO模式
    IEN1 |= 0x08;
    IEN0 |= 0x80;          //开总中断，开T3中断
}

在这里插入图片描述

/****************温度传感器初始化函数*******************/
void InitSensor(void)
{
   DISABLE_ALL_INTERRUPTS();     //关闭所有中断
   InitClock();                  //设置系统主时钟为 32M

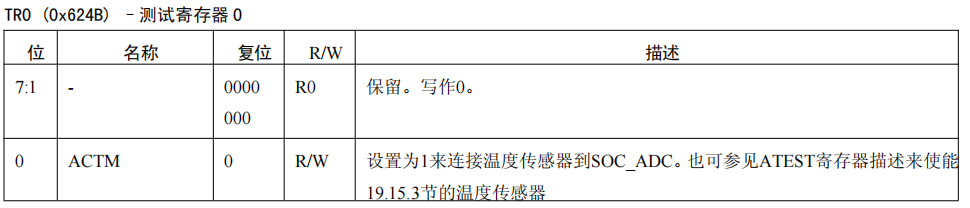

   TR0=0x01;                     //设置为1来连接温度传感器到SOC_ADC
   ATEST=0x01;                   //使能温度传感
}

在这里插入图片描述

/**************获取传感器温度值并返回***********************/
float GetTemperature(void)
{
   uint  value;

   ADCCON3  = (0x3E);            //0011 1110 选择1.25V为参考电压；14位分辨率；对片内温度传感器采样
   ADCCON1 |= 0x30;              //0011 0000 选择ADC的启动模式为手动
   ADCCON1 |= 0x40;              //启动AD转化
   while(!(ADCCON1 & 0x80));     //等待 AD 转换完成
   value =  ADCL >> 4;           //ADCL 寄存器低 2 位无效，由于他只有12位有效，ADCL寄存器低4位无效。
   value |= (((uint)ADCH) << 4);

   return (value-1367.5)/4.5-5;  //根据 AD 值，计算出实际的温度,芯片手册有错，温度系数应该是4.5 /℃
                                 //进行温度校正，这里减去5℃（不同芯片根据具体情况校正）
}

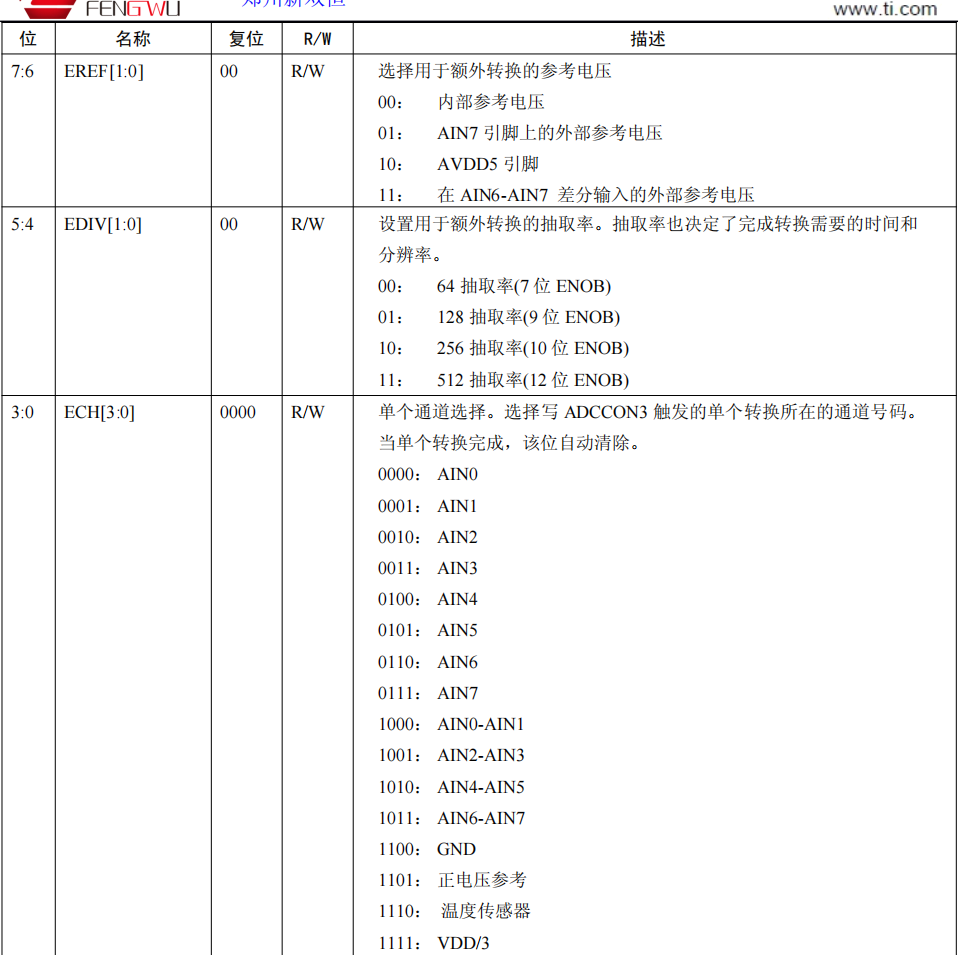

ADCCON3
在这里插入图片描述

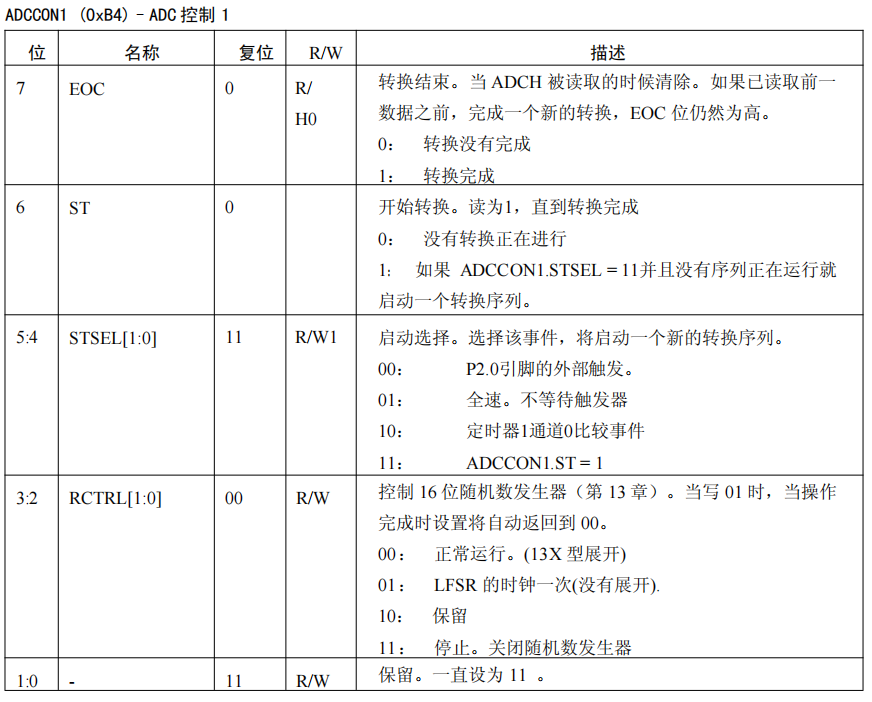

ADCCON1

完整代码

#include <ioCC2530.h>
#include <stdio.h>
#include <string.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define DISABLE_ALL_INTERRUPTS() (IEN0 = IEN1 = IEN2 = 0x00)//关中断

/*************************延时*************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<1060; j++);
}

/***********系统时钟初始化*********************************/
void InitClock(void)
{
    CLKCONCMD &= ~0x40;              //设置系统时钟源为 32MHZ晶振
    while(CLKCONSTA & 0x40);         //等待晶振稳定
    CLKCONCMD &= ~0x47;              //设置系统主时钟频率为 32MHZ
}

/***************定时器初始化**********************/
void InitT3(void)
{
    T3CCTL0 = 0x44;        //T3CCTL0 (0xCC)，CH0 中断使能，CH0 比较模式
    T3CC0 = 0xFA;          //T3CC0设置为250
    T3CTL |= 0x9A;         //启动T3计数器，计数时钟为16分频。使用MODULO模式
    IEN1 |= 0x08;
    IEN0 |= 0x80;          //开总中断，开T3中断
}

/***********串口初始化***********************************************/
void InitUART(void)
{
    PERCFG = 0x00;                   //位置1 P0口
    P0SEL = 0x3C;                    //P0用作串口

    P2DIR &= ~0xC0;                  //P0优先作为UART0
    U0CSR |= 0x80;                   //串口设置为UART方式
    U0GCR |= 11;
    U0BAUD |= 216;                   //波特率设为115200

    UTX0IF = 0;                      //UART0 TX中断标志初始置位0
    U0CSR |= 0x40;                   //允许接收
    IEN0 |= 0x84;                    //开总中断，接收中断
}

/****************温度传感器初始化函数*******************/
void InitSensor(void)
{
   DISABLE_ALL_INTERRUPTS();     //关闭所有中断
   InitClock();                  //设置系统主时钟为 32M
   TR0=0x01;                     //设置为1来连接温度传感器到SOC_ADC
   ATEST=0x01;                   //使能温度传感
}


/****************串口发送函数*******************************/
void UartSendString(char *Data, int len)
{
    uint i;

    for(i=0; i<len; i++)
    {
        U0DBUF = *Data++;
        while(UTX0IF == 0);
        UTX0IF = 0;
    }

    U0DBUF = 0x0A;                   //输出换行
    while(UTX0IF == 0);
    UTX0IF = 0;
}


/**************获取传感器温度值并返回***********************/
float GetTemperature(void)
{
   uint  value;

   ADCCON3  = (0x3E);            //选择1.25V为参考电压；14位分辨率；对片内温度传感器采样
   ADCCON1 |= 0x30;              //选择ADC的启动模式为手动
   ADCCON1 |= 0x40;              //启动AD转化
   while(!(ADCCON1 & 0x80));     //等待 AD 转换完成
   value =  ADCL >> 4;           //ADCL 寄存器低 2 位无效，由于他只有12位有效，ADCL寄存器低4位无效。网络上很多代码这里都是右移两位，那是不对的
   value |= (((uint)ADCH) << 4);

   return (value-1367.5)/4.5-5;  //根据 AD 值，计算出实际的温度,芯片手册有错，温度系数应该是4.5 /℃
                                 //进行温度校正，这里减去5℃（不同芯片根据具体情况校正）
}

/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{
    char i;
    float fSum, AvgTemp;
    char strTemp[6];

    InitUART();                           //初始化串口
    InitSensor();                         //初始化 ADC

    while(1)
    {
        fSum = 0;
        for (i=0; i<64; i++)
        {
            fSum += GetTemperature();     //取64次温度总和
        }
        AvgTemp = fSum/64;                //取64次温度平均数

        memset(strTemp, 0, 6);
        sprintf(strTemp,"%.02f", AvgTemp);//将浮点数转成字符串，保留2位小数位
        UartSendString(strTemp, 5);       //通过串口发给电脑显示芯片温度
        DelayMS(1000);                    //延时
    }
}

在这里插入图片描述
这俩东西要根据你自己的串口来。我的zigbeeUSB数据线连接COM4，波特率代码里是115200.

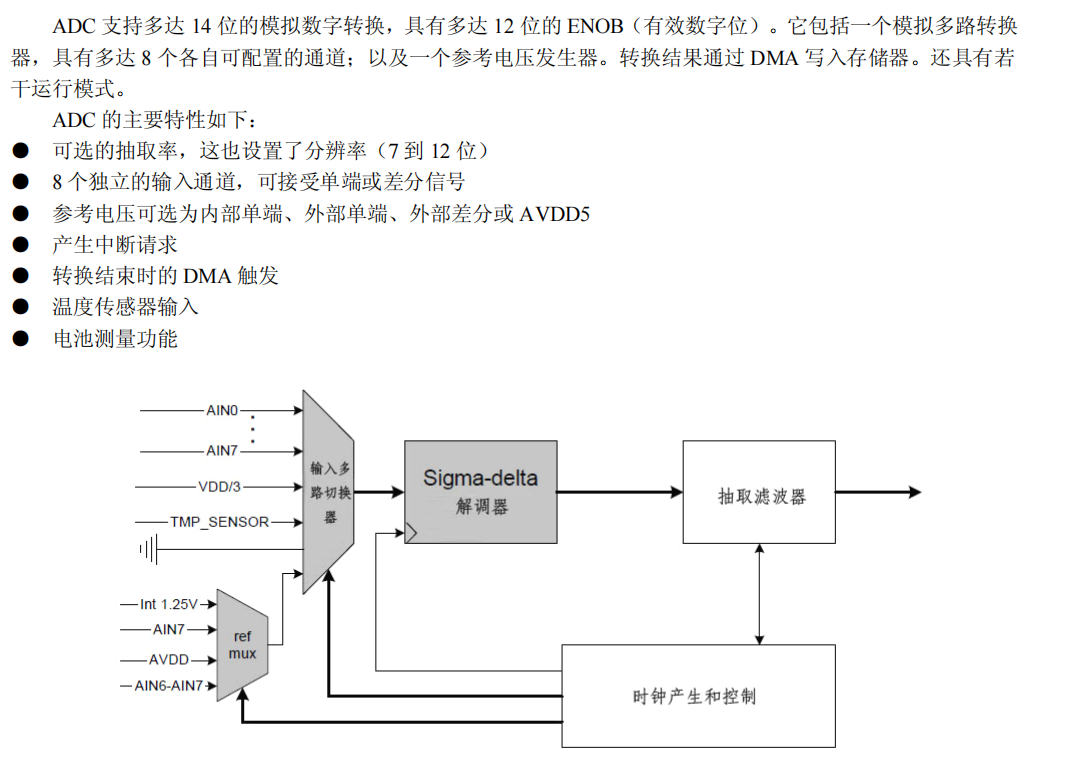

ADC

cc2530中文手册里的。
在这里插入图片描述
12.2 ADC 操作
本节描述了 ADC 的一般安装和操作，并描述了 CPU 存取的 ADC 控制和状态寄存器的使用。
12.2.1 ADC 输入
端口 0 引脚的信号可以用作 ADC 输入。在下面的描述中，这些端口引脚指的是 AIN0-AIN7 引脚。输入引脚 AIN0-AIN7 是连接到 ADC 的。
可以把输入配置为单端或差分输入。在选择差分输入的情况下，差分输入包括输入对AIN0-1、AIN2-3、AIN4-5 和 AIN6-7。
注意负电压不适用于这些引脚，大于 VDD（未调节电压）的电压也不能。它们之间的差别是在差分模式下转换。它是在差分模式下转换的输入对之间的差。
除了输入引脚 AIN0-AIN7，片上温度传感器的输出也可以选择作为 ADC 的输入，用于温度测量。为此寄存器 TR0.ADCTM 和 ATEST.ATESTCTRL 必须分别按要求设置。
还可以输入一个对应 AVDD5/3 的电压作为一个 ADC 输入。这个输入允许诸如需要在应用中实现一个电池监测器的功能。注意在这种情况下参考电压不能取决于电源电压，比如 AVDD5 电压不能用作一个参考电压。
单端电压输入 AIN0 到 AIN7 以通道号码 0 到 7 表示。通道号码 8 到 11 表示差分输入，由 AIN0–AIN1、AIN2–AIN3、AIN4–AIN5 和 AIN6–AIN7 组成。通道号码 12 到 15 表示 G N D（12）温度传感器（14），和 AVDD5/3
（15）。这些值在 ADCCON2.SCH 和 ADCCON3.SCH 域中使用。
12.2.2 ADC 转换序列
ADC 将执行一系列的转换，并把结果移动到存储器（通过 DMA），不需要任何 CPU 干预。
转换序列可以被 APCFG 寄存器影响，八位模拟输入来自 I/O 引脚，不必经过编程变为模拟输入。如果一个通道正常情况下应是序列的一部分，但是相应的模拟输入在 APCFG 中禁用，那么通道将被跳过。
当使用差分输入，处于差分对的两个引脚都必须在 APCFG 寄存器中设置为模拟输入引脚。
ADCCON2.SCH 寄存器位用于定义一个 ADC 转换序列，它来自 ADC 输入。
如果 ADCCON2.SCH 设置为一个小于 8 的值，转换序列包括一个转换，来自每个通道，从 0 往上，包括 ADCCON2.SCH 编程的通道号码。
当 ADCCON2.SCH 设置为一个在 8 和 12 之间的值，序列包括差分输入，从通道 8 开始，在已编程的通道结束。
对于 ADCCON2.SCH 大于或等于 12，序列仅包括所选的通道
12.2.3 单个 ADC 转换
除了这一转换序列，ADC 可以编程为从任何通道执行一个转换。这样一个转换通过写 ADCCON3 寄存器
触发。除非一个转换序列已经正在进行，转换立即开始，在这种情况下序列一完成单个转换就被执行。
12.2.4 ADC 运行模式
本节描述了运行模式和初始化转换。
ADC 有三种控制寄存器：ADCCON1, ADCCON2 和 ADCCON3。这些寄存器用于配置 ADC，并报告结果。
ADCCON1.EOC 位是一个状态位，当一个转换结束时，设置为高电平；当读取 ADCH 时，它就被清除。
ADCCON1.ST 位用于启动一个转换序列。当这个位设置为高电平，ADCCON1.STSEL 是 11，且当前没有转换正在运行时，就启动一个序列。当这个序列转换完成，这个位就被自动清除。
ADCCON1.STSEL 位选择哪个事件将启动一个新的转换序列。该选项可以选择为外部引脚 P2.0 上升沿或外部引脚事件，之前序列的结束事件，定时器 1 的通道 0 比较事件或 ADCCON1.ST 是 1。
ADCCON2 寄存器控制转换序列是如何执行的。
ADCCON2.SREF 用于选择参考电压。参考电压只能在没有转换运行的时候修改。
ADCCON2.SDIV 位选择抽取率（并因此也设置了分辨率和完成一个转换所需的时间，或样本率）。抽取率只能在没有转换运行的时候修改。转换序列的最后一个通道由 ADCCON2.SCH 位选择，如上所述。
ADCCON3 寄存器控制单个转换的通道号码、参考电压和抽取率。单个转换在寄存器 ADCCON3 写入后将立即发生，或如果一个转换序列正在进行，该序列结束之后立即发生。该寄存器位的编码和 ADCCON2 是完全一样的。
12.2.5 ADC 转换结果
数字转换结果以 2 的补码形式表示。对于单端配置，结果总是为正。这是因为结果是输入信号和地面之间的差值，它总是一个正符号数（Vconv=Vinp-Vinn，其中 Vinn=0V）。当输入幅度等于所选的电压参考 VREF时，达到最大值。对于差分配置，两个引脚对之间的差分被转换，这个差分可以是负符号数。对于抽取率是 512的一个数字转换结果的 12 位 MSB，当模拟输入 Vconv 等于 VREF 时，数字转换结果是 2047。当模拟输入等于-VREF 时，数字转换结果是-2048。当 ADCCON1.EOC 设置为 1 时，数字转换结果是可以获得的，且结果放在 ADCH 和 ADCL 中。注意转换结果总是驻留在 ADCH 和 ADCL 寄存器组合的 MSB 段中。当读取 ADCCON2.SCH 位时，它们将指示转换在哪个通道上进行。ADCL 和 ADCH 中的结果一般适用于
之前的转换。如果转换序列已经结束，ADCCON2.SCH 的值大于最后一个通道号码，但是如果最后写入ADCCON2.SCH 的通道号码是 12 或更大，将读回同一个值。
12.2.6 ADC 参考电压
模拟数字转换的正参考电压可选择为一个内部生成的电压，AVDD5 引脚，适用于 AIN7 输入引脚的外部电压，或适用于 AIN6-AIN7 输入引脚的差分电压。转换结果的准确性取决于参考电压的稳定性和噪音属性。希望的电压有偏差会导致 ADC 增益误差，与希望电压和实际电压的比例成正比。参考电压的噪音必须低于 ADC 的量化噪音，以确保达到规定的 SNR。
12.2.7 ADC 转换时间
ADC 只能运行在 32 MHz XOSC 上，用户不能整除系统时钟。实际 ADC 采样的 4 MHz 的频率由固定的内部划分器产生。执行一个转换所需的时间取决于所选的抽取率。总的来说，转换时间由以下公式给定：
Tconv = (抽取率 + 16) x 0.25 μs。
12.2.8 ADC 中断
当通过写 ADCCON3 触发的一个单个转换完成时，ADC 将产生一个中断。当完成一个序列转换时，不产生一个中断。
12.2.9 ADC DMA 触发
每完成一个序列转换，ADC 将产生一个 DMA 触发。当完成一个单个转换，不产生 DMA 触发。对于 ADCCON2.SCH 中头 8 位可能的设置所定义的八个通道，每一个都有一个 DMA 触发。当通道中一个新的样本准备转换，DMA 触发是活动的。DMA 触发命名为表 8-1 中的 ADC_CHsd，其中 s 是单端通道，d 是差分通道。
另外，还有一个 DMA 触发 ADC_CHALL，当 ADC 转换序列的任何通道中有新的数据准备好时，它是活动的。
