工业机器人控制器系统测试方法

103 阅读 0 评论 68 点赞

我是靠谱客的博主大意小松鼠，这篇文章主要介绍工业机器人控制器系统测试方法，现在分享给大家，希望可以做个参考。

工业机器人的测试环节非常重要，是衡量机器人稳定性的重要环节。诚然，在工业机器人的软件架构以及算法编写时，存在各种因素而影响系统的性能，如：1）算法的特殊情况考虑，如：重点、绕点旋转、奇异点附件、关节限位点等等。2）程序代码的编写的防御性不够，如：运行速度为0、加速度为0、寸动距离设置为0等等。3）甚至还有各种其他情况，如：手动示教在笛卡尔空间到达限位，此时延反方向是否可以运动？此时对于经验较少的算法工程师来说，可能处理得较为粗糙。

总体来说：有限的测试不足以方方面面测试完毕，但在编写测试用例时，必须要考虑各种异常的情况的测试，往往出现问题的是在这些情况发生。当然，编写测试用例的人，必须是对现场经验非常丰富，同时也要对代码编写和机器人算法深有体会。鉴于此，以此记录一下测试方法：

1、功能函数的单元测试，明确函数的输入和输出，做到遍历测试。如switch的几种情况都要遍历测试。

2、模块之间的测试，如通讯模块、指令解释模块、正逆解建模模块、速度规划模块、轨迹规划模块、动力学模块等等，做到拆分成独立的模块测试。

3、功能性测试，即在实际机器人测试，要区分好两种情况，一种是常规性测试，另外一种是特殊极限情景测试。

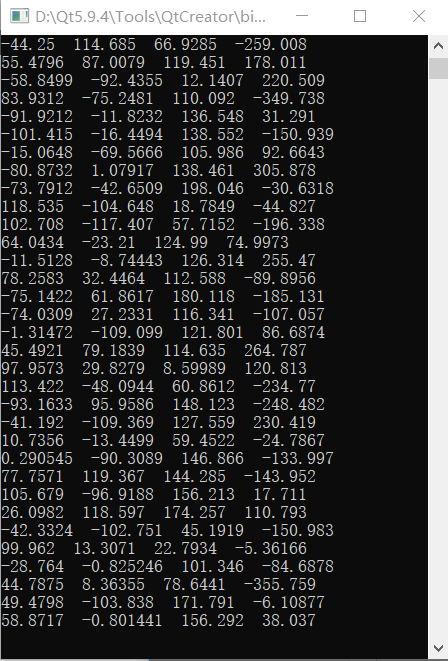

随机数自动生成关节点位的方法，该方法可以随机产生点位让机器人关节运动到相应的点位。

随机点位生成器

复制代码

#include <QCoreApplication>
#include <stdlib.h>
#include <iostream>
#include <Windows.h>
#define MAX_RAND 32767/2
double jointAngle[4];

void randTest()
{
    for(int axis=0;axis<4;axis++)
    {
        jointAngle[axis]=rand()/double(MAX_RAND);
        jointAngle[axis]=jointAngle[axis]-1;
        switch (axis) {
        case 0:
            jointAngle[axis]=jointAngle[axis]*120;
            break;
        case 1:
            jointAngle[axis]=jointAngle[axis]*130;
            break;
        case 2:
            jointAngle[axis]=rand()/double(MAX_RAND*2);
            jointAngle[axis]=jointAngle[axis]*200;
            break;
        case 3:
            jointAngle[axis]=jointAngle[axis]*360;
            break;
        default:
            break;
        }
    }

}
int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);
    while (true) {
        randTest();
        std::cout<<jointAngle[0]<<"  "<<jointAngle[1]<<"  "<<jointAngle[2]<<"  "<<jointAngle[3]<<std::endl;
        Sleep(1000);
    }
    return a.exec();
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#include <QCoreApplication>
#include <stdlib.h>
#include <iostream>
#include <Windows.h>
#define MAX_RAND 32767/2
double jointAngle[4];

void randTest()
{
    for(int axis=0;axis<4;axis++)
    {
        jointAngle[axis]=rand()/double(MAX_RAND);
        jointAngle[axis]=jointAngle[axis]-1;
        switch (axis) {
        case 0:
            jointAngle[axis]=jointAngle[axis]*120;
            break;
        case 1:
            jointAngle[axis]=jointAngle[axis]*130;
            break;
        case 2:
            jointAngle[axis]=rand()/double(MAX_RAND*2);
            jointAngle[axis]=jointAngle[axis]*200;
            break;
        case 3:
            jointAngle[axis]=jointAngle[axis]*360;
            break;
        default:
            break;
        }
    }

}
int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);
    while (true) {
        randTest();
        std::cout<<jointAngle[0]<<"  "<<jointAngle[1]<<"  "<<jointAngle[2]<<"  "<<jointAngle[3]<<std::endl;
        Sleep(1000);
    }
    return a.exec();
}
