数字IC笔面基础之触发器
- 写在前面的话
- 关键点:
- D触发器
- 基本正边沿触发D触发器
- 异步复位D触发器
- 带清零和置一的D触发器
- T触发器
- JK触发器
- 总结
写在前面的话
触发器是数字IC最基础的知识点,区别于锁存器,触发器是只有在时钟信号触发时才能动作的存储单元,每个触发器可以存储1位二值信号。触发器有两个基本特点:
(1)具有自行保持稳定状态,包含逻辑0和逻辑1。
(2)可以根据输入信号置为1或0状态。
关键点:
笔面时常考的知识点是区分锁存器(Latch)和触发器(Flip-Flop),了解哪些代码风格可能会被综合成Latch,尽量避免。(在实际项目中有时需要故意生成Latch)
锁存器(Latch):电平触发,数据存储取决于信号的电平值。电平有效时,输出信号被锁存。

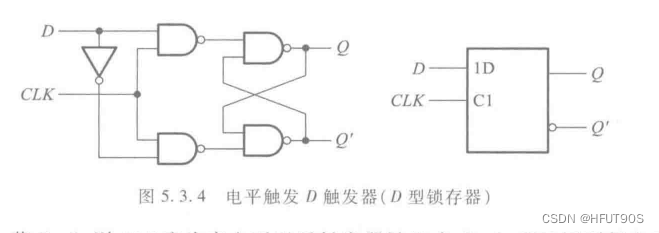

锁存器如下:
触发器(Flip-Flop):边沿触发,数据存储取决于信号的上升沿或下降沿。
触发器如下:
寄存器(Register): Verilog中用来暂时存放数据的变量。变量被声明为寄存器时,可能被综合成Latch或者Fliop-Flop。
锁存器和触发器优缺点:
锁存器优点:
(1)面积比触发器小
门电路时构建组合逻辑电路的基础,而锁存器和触发器是构成时序逻辑电路的基础。
晶体管>>门电路>>锁存器>>触发器
Latch完成同一个功能所需的门较触发器要少,在ASIC中用的比较多。
(2)速度比触发器快
用来地址锁存是很合适,不过一定要保证所有的Latch信号源的质量,锁存器在CPU设计中很常见,锁存器使得CPU的速度比外部IO部件逻辑快很多。
锁存器缺点:
(1)电平触发,非同步设计,受布线延迟影响较大,很难保证输出没有毛刺。
(2)Latch将静态时序分析变得极其复杂。
触发器优点:
(1)边沿触发,同步设计,不容易受毛刺的影响。
(2)时序分析简单
触发器缺点:
(1)面积比Latch大,消耗的门电路比latch多。
(2)过多的触发器使得数据逻辑变得复杂。
D触发器

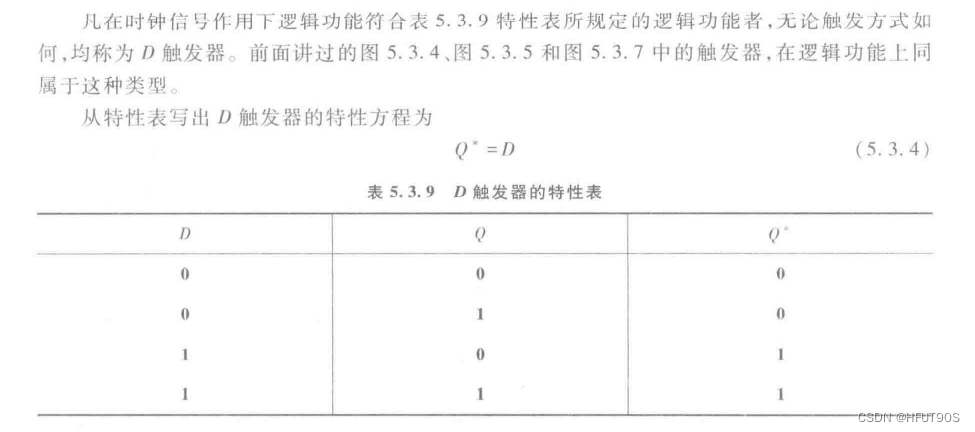

D触发器的次态取决于触发之前D端口的状态。
基本正边沿触发D触发器
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// Author : HFUT904 1320343336@qq.com
// File : dff.v
// Create : 2022-11-01 11:10:05
// Revise : 2022-11-01 11:10:05
// Editor : HFUT Integrated Circuit Design & Research Center
// Verdion: v1.0
// Description: 正边沿触发 DFF
// -----------------------------------------------------------------------------
module dff (
input clk , // Clock
input d , // input
output reg q // output
);
always @(posedge clk ) begin //上升沿触发
q <= d ;
end
endmodule
异步复位D触发器
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// Author : HFUT904 1320343336@qq.com
// File : asdff.v
// Create : 2022-11-01 11:14:23
// Revise : 2022-11-01 11:14:23
// Editor : HFUT Integrated Circuit Design & Research Center
// Verdion: v1.0
// Description: 异步复位 DFF
// -----------------------------------------------------------------------------
module asdff (
input clk , // Clock
input rst_n , // Asynchronous reset active low
input d , // input
output reg q //output
);
always @(posedge clk or negedge rst_n) begin
if(~rst_n) begin
q <= 1'b0 ;
end
else begin
q <= d ;
end
end
endmodule
带清零和置一的D触发器
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// Author :HFUT904 1320343336@qq.com
// File : csdff.v
// Create : 2022-11-01 15:23:49
// Revise : 2022-11-01 15:23:49
// Editor : HFUT Integrated Circuit Design & Research Center
// Verdion: v1.0
// Description: 带清零和置位 DFF
// -----------------------------------------------------------------------------
module csdff (
input clk , // Clock
input set , // set
input rst_n , // Asynchronous reset active low
input d , //input
output reg q //output
);
always @(posedge clk , negedge rst_n , posedge set) begin
if(~rst_n) begin
q <= 1'b0 ;
end
else if(set) begin
q <= 1'b1 ;
end
else begin
q <= d ;
end
end
endmodule
T触发器

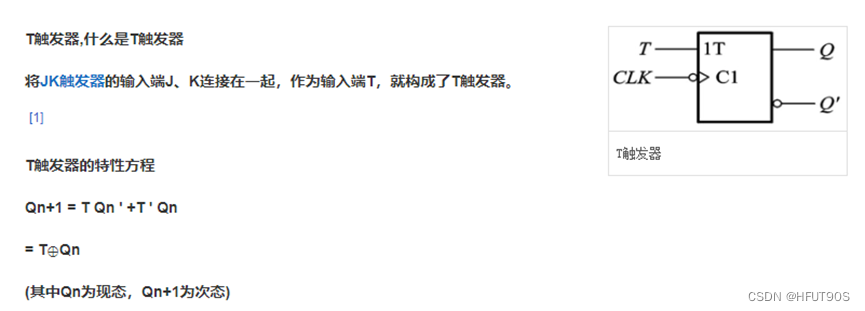

T触发器是在数字电路中,凡在CP时钟脉冲控制下,根据输入信号T取值的不同,具有保持和翻转功能的触发器,即当T=0时能保持状态不变,当T=1时一定翻转的电路。
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// Author : HFUT904 1320343336@qq.com
// File : tff.v
// Create : 2022-11-01 15:31:04
// Revise : 2022-11-01 15:31:04
// Editor : HFUT Integrated Circuit Design & Research Center
// Verdion: v1.0
// Description:TFF
// -----------------------------------------------------------------------------
module tff (
input clk ,
input rst_n ,
input T ,
output reg Q
);
//特征方程写法
always @(posedge clk or negedge rst_n) begin
if(~rst_n) begin
Q <= 0;
end
else begin
Q <= (T&~Q)|(~T&Q) ;
end
end
//查找表写法
/*
always@(posedge clk) begin
if(T==1'b1)
Q <= ~Q ;
else
Q <= Q ;
end
*/
endmodule
JK触发器

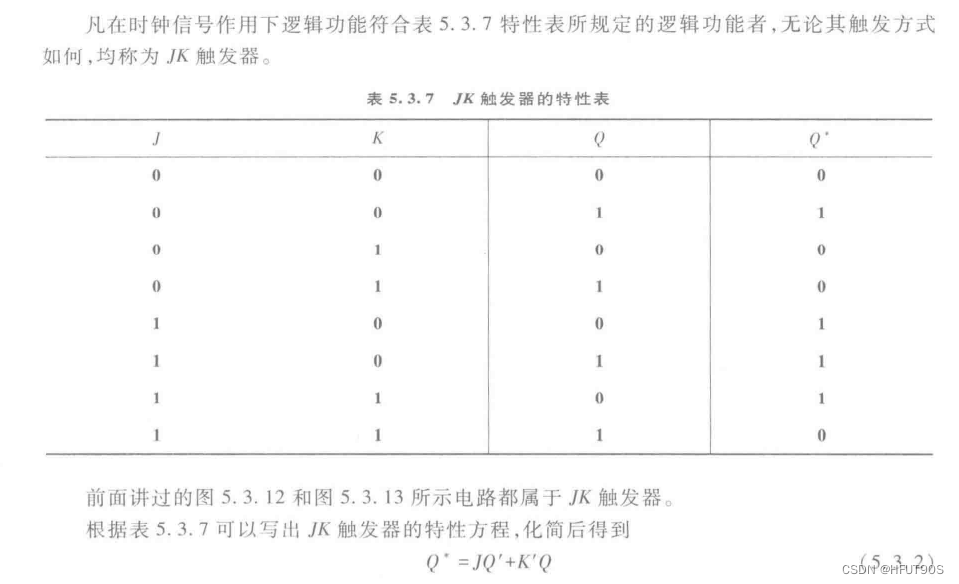

JK触发器是数字电路触发器中的一种基本电路单元。JK触发器具有置0、置1、保持和翻转功能。在各类集成触发器中,JK触发器的功能最为齐全。在实际应用中,它不仅有很强的通用性,而且能灵活地转换其他类型的触发器。由JK触发器可以构成D触发器和T触发器。
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// Author : HFUT904 1320343336@qq.com
// File : jkff.v
// Create : 2022-11-01 15:33:16
// Revise : 2022-11-01 15:33:16
// Editor : HFUT Integrated Circuit Design & Research Center
// Verdion:
// Description:
// -----------------------------------------------------------------------------
module jkff (
input clk ,
input rst_n ,
input J ,
input K ,
output reg Q
);
//状态方程写法
always @(posedge clk or negedge rst_n) begin
if(~rst_n) begin
Q <= 1'b0;
end
else begin
Q <= (J&~Q)|(~K&Q) ;
end
end
//查找表写法
/*
always@(posedge clk ) begin
case({J,K})
2'b00: Q <= Q ;
2'b01: Q <= 1'b0 ;
2'b10: Q <= 1'b1 ;
2'b11: Q <= ~Q ;
endcase
end
*/
endmodule
总结
触发器作为数字IC最基础的内容,常常会考手撕代码、门级电路组成、与锁存器的优缺点、代码风格避免生成latch等内容。在跨时钟域中也会用两级DFF避免亚稳态的产生,我在笔面中遇见最多的是DFF和TFF,会结合建立时间、保持时间、跨时钟域、代码风格等一起考。建议各位同学注意触发器的底层电路,切实体会触发器和锁存器的区别。
