概述

分类

  • 按逻辑功能不同分为:RS触发器、D触发器、JK触发器、T触发器。
  • 按触发方式不同分为:电平触发器、边沿触发器和脉冲触发器。
  • 按电路结构不同分为:基本RS触发器和钟控触发器。
  • 按存储数据原理不同分为:静态触发器和动态触发器。
  • 按构成触发器的基本器件不同分为:双极型触发器和MOS型触发器。

存储元件:锁存器

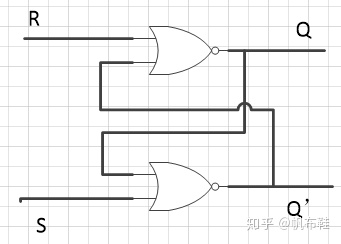

SR 锁存器(RS 锁存器)

进化历史

  1. 不稳定状态
    请添加图片描述
  2. 稳定状态但是不可控
    请添加图片描述
  3. 控制记忆状态
    请添加图片描述
  4. 换个方向看看

请添加图片描述

组合逻辑图
请添加图片描述

请添加图片描述
请添加图片描述

在这里插入图片描述
Bug:

  1. 能够控制记忆,但是有非法态。
  2. 整个系统不受控,一直都在工作。
    参考链接
    参考链接

D 锁存器

D锁存器(D Latch)完全是在SR锁存器的基础上发展得来的。

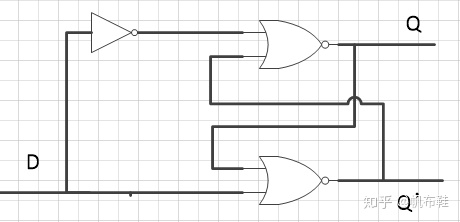

既然SR锁存器是可以通过调整输入,来得到两种固定的输出状态。但是它存在的问题是需要有两个输入,那么能不能将SR锁存器的功能使用仅一个输入来进行切换,我们只需加一个非门即可。

请添加图片描述

请添加图片描述

那现在的问题是,只要有输入S/R的状态(或者是D的状态),就会有输出状态的变化,无法区分到哪一种状态的变化是有用的,因此需要加入使能端,也就是 ENABLE端口。

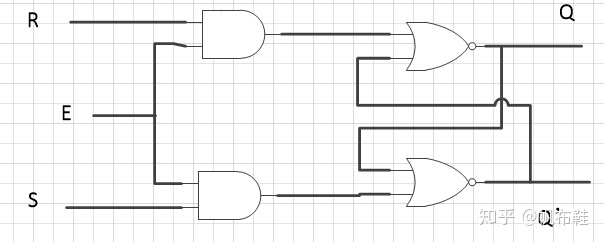

加入ENABLE的SR锁存器请添加图片描述
加入ENABLE之后,从电路上可以很容易看出,想达到同之前的SR Latch一样的状态输出,必须要是E=1,那也就是说,可以认为设置ENABLE的状态,来确保该状态是否为有用的信息。

该电路可以使用74LS08(与门)+74LS02(或非门)来实现

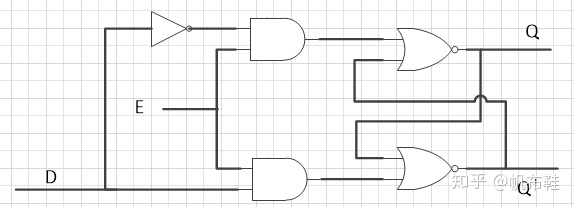

加入ENABLE的D锁存器请添加图片描述
这个电路就叫做D Latch,或者是叫做Data锁存器,它在计算机的内存和寄存器中是最基础的存储元件。这一个电路就可以存储1 bit的数据,并且是只有当E=1的情况下,才能够向计算机中写入数据。

D锁存器转载链接

存储元件:触发器

触发器

边缘触发 D 触发器

最后
