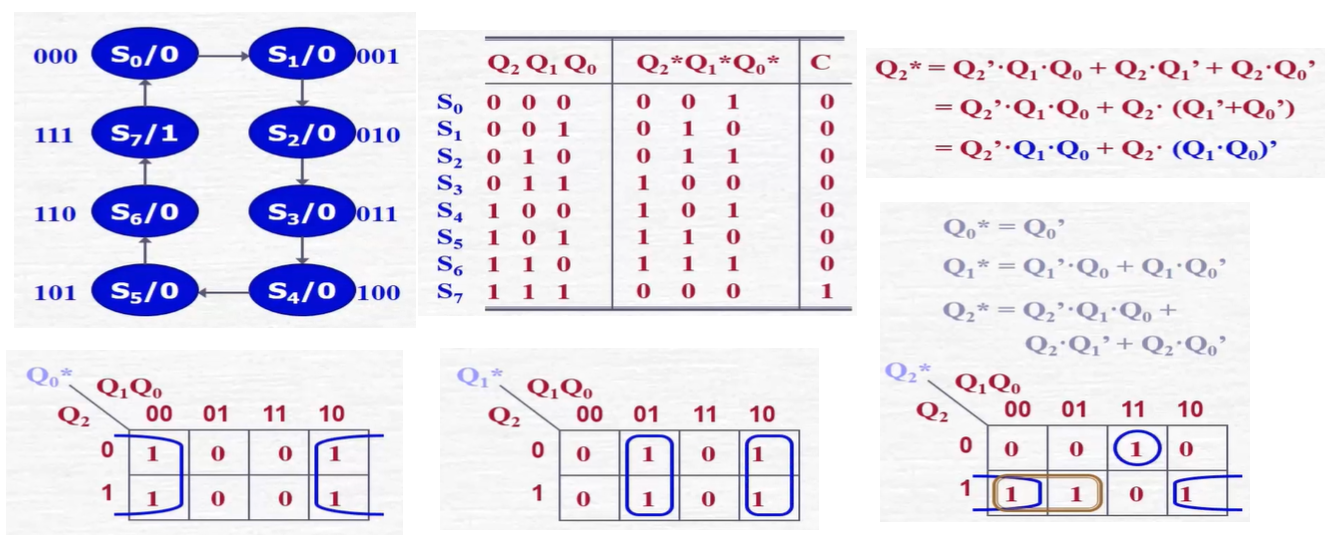

- 逻辑抽象得到状态表，状态赋值从000到111，没有外部输入选择摩尔型，总共8个状态需要3个触发器2^3，进位信号COUT是整个系统的输出
- 填卡诺图，得到触发器的驱动方程

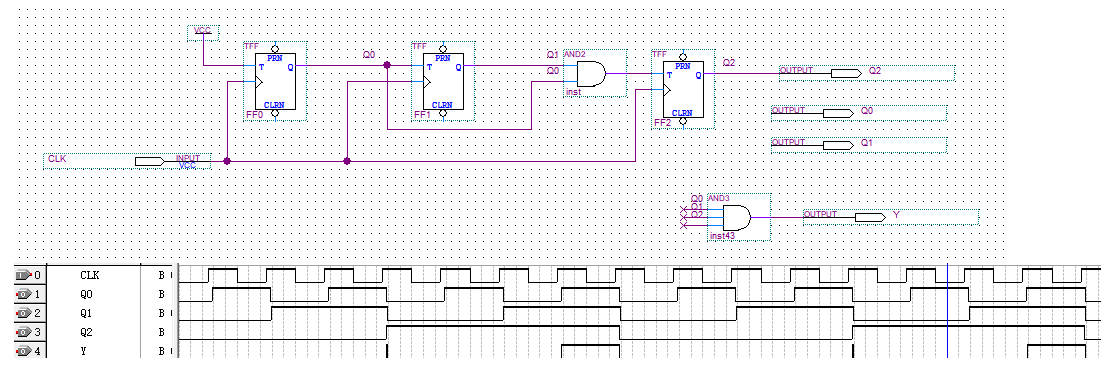

- 选择T触发器进行连接，可以看到计数到8时输出一个高脉冲

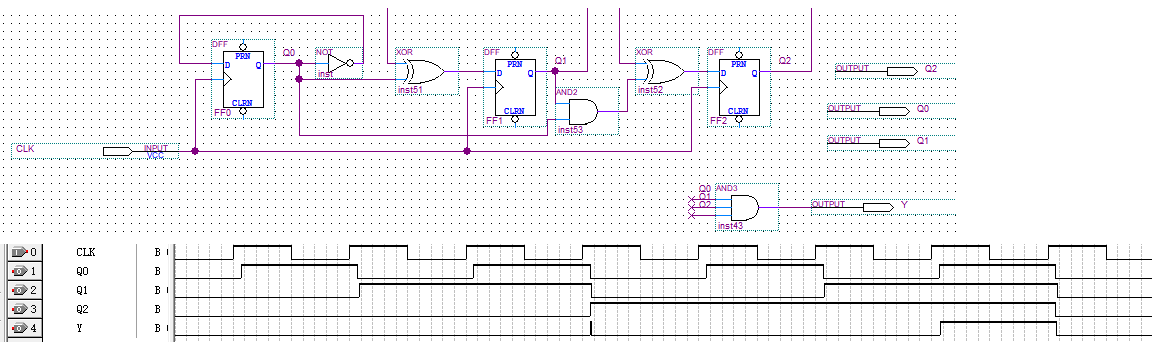

- 使用D触发器进行连接
