概述
2017年全国大学生电子设计竞赛综合测评题

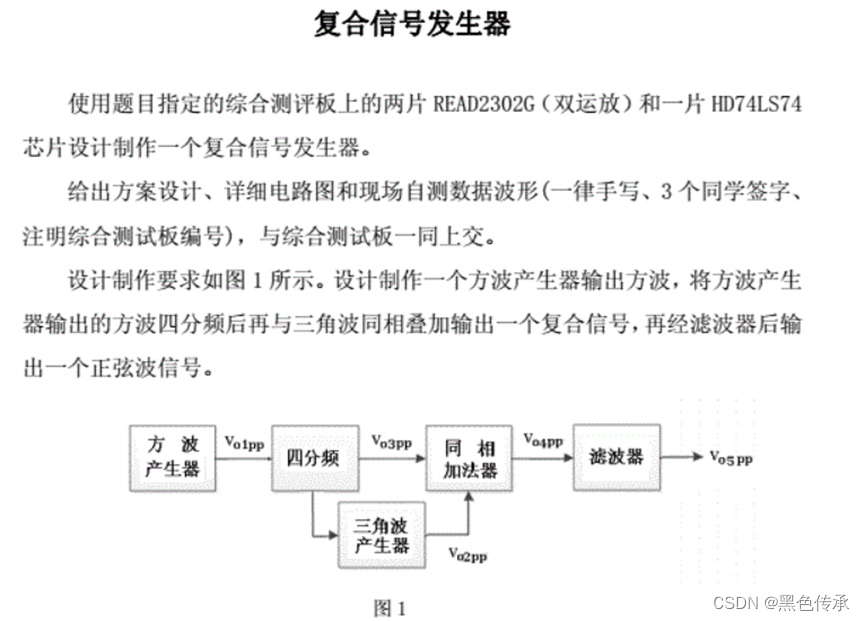

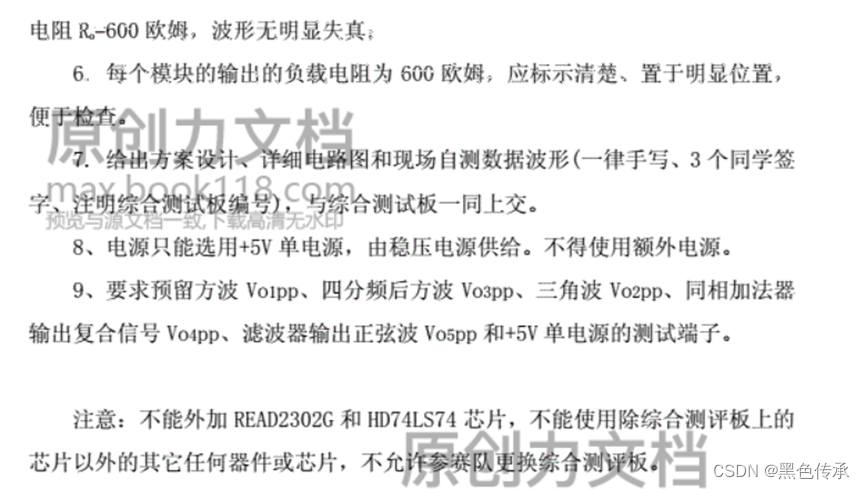

题目如下：
题目要求电源只能使用5V单电源、给运放使用5V单电源供电。

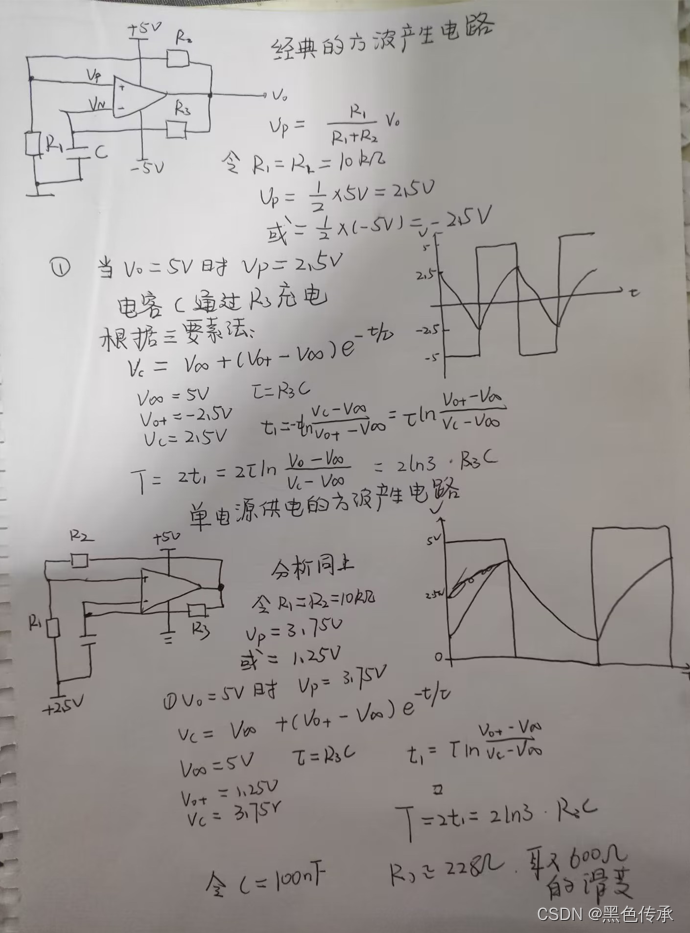

方波发生电路

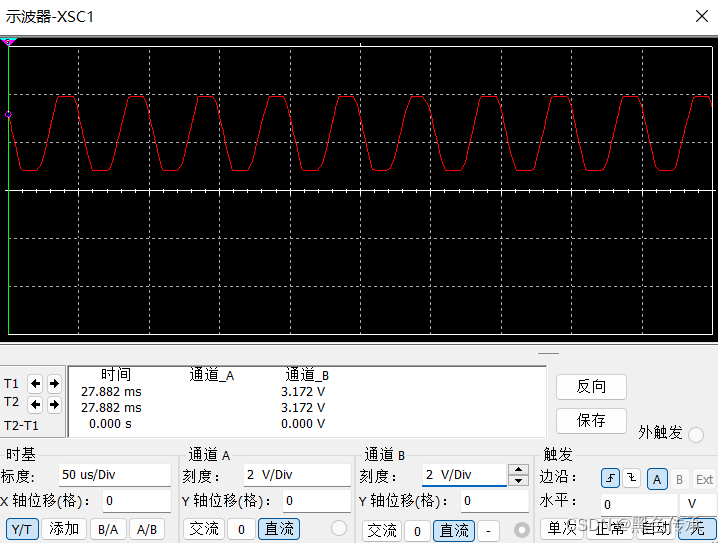

有点像梯形是因为multisim上的LM324跟不上变化的速度，使用题目中的AD2302即可。
输出为接近5V的方波，使用滑动变阻器分压。
四分频
74LS74中包含俩个D触发器，二分频电路如下，从CLK出输入信号，Q输出信号。
注意：74LS74使用5V供电。
输入 的高低电平范围。

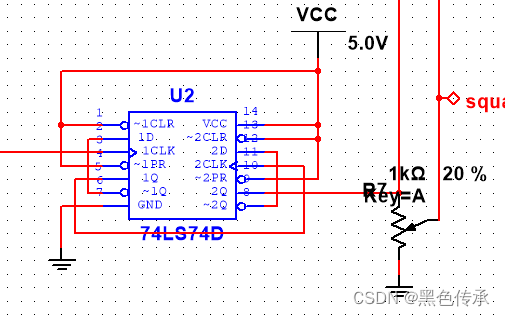

multisim电路如下：

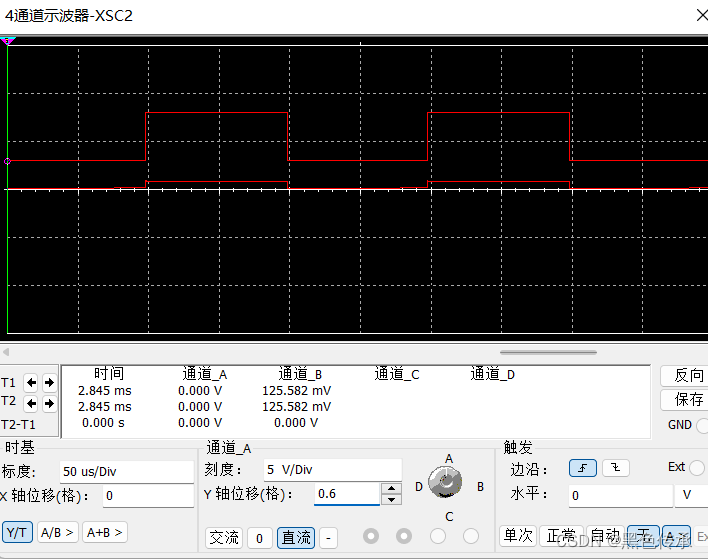

题目中要求为1V的输出电压，74输出为5V的方波，最后使用滑动变阻器分压。
三角波电路
使用积分电路对上面1V的方波积分。

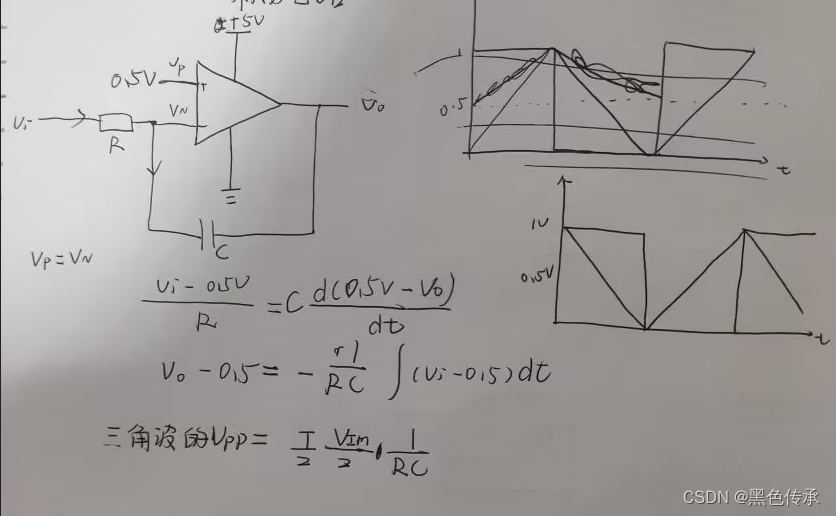

由于输入是直流不是交流。所以正输入端要分0.5V，相当于以0.5V为基准线积分，0.5V以下的为负，0.5V以上的为正。如果不这样做由于输入一直是正电压，会积分置饱和。
在实际电路中还要在电容俩端，并联一个电阻，防止直流饱和。
电路如下：

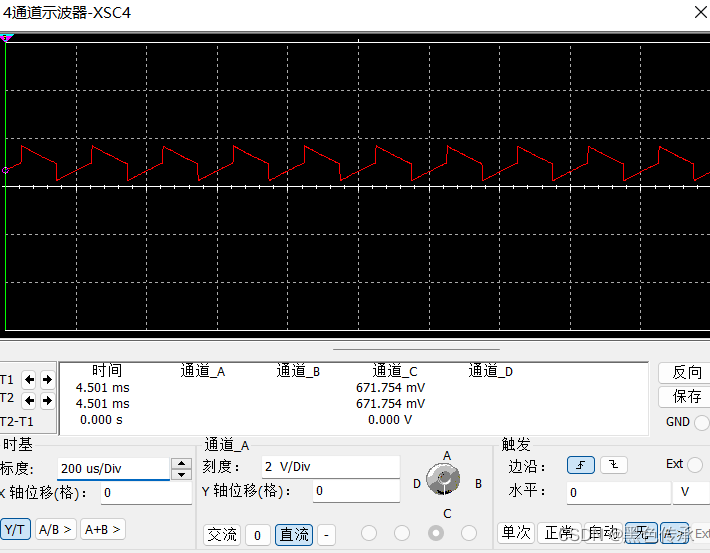

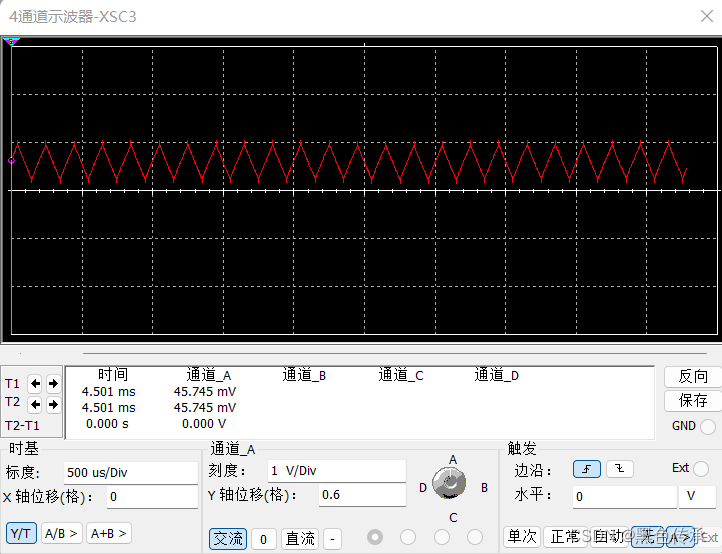

结果如下：
同步加法电路
原理如下：

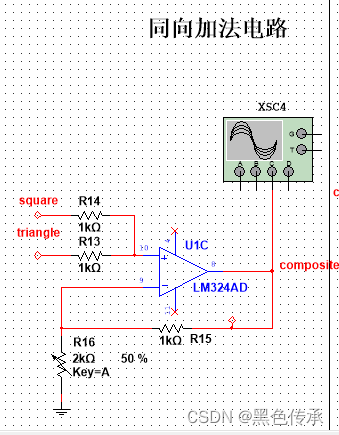

电路如下：
滤波电路

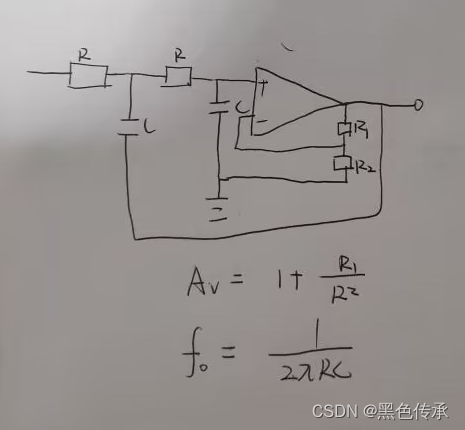

原理如下：

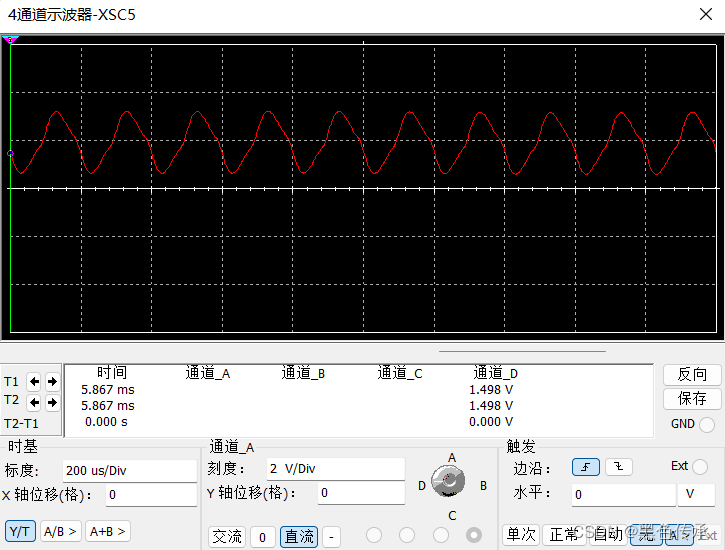

使用低通滤波器将方波中高频的部分滤除，则为和方波频率相同的正弦波。（不懂得去查一下傅里叶展开）则将低通滤波器的截至频率设置在10k左右就可以得到正弦波。
与2019年不同，这里需要放大信号，所以反向输入端和输出需要分压。
