RS锁存器，D锁存器、D触发器简介

RS锁存器（RS latch）

电路图：

真值表：

注意到

• 当R=1时，输出为0，故R又称为直接置“0”端，或“复位”端（reset）
• 当S=1时，输出也为1，故S又称为直接置“1”端，或“置位”端
• 当R=S=0时，输出保持不变（很重要的特征！保证了RS同时为0（断电）后，电路输出能够保持不变）
• 注意！！！RS不能同时为1
  • 如果RS同时为1，那么根据电路图可以推导出两个输出全为0，有人可能会说这有什么大不了，但是接下去当RS同时变为0的时候，问题来了！！！
  • 由于RS不可能同时变为0（电路时延不可能完全相同），那么就存在先后问题，就会给电路带来不确定性！因为我们不知道是谁先变成0，就更不知道输出会变成什么样！

D锁存器（D latch）

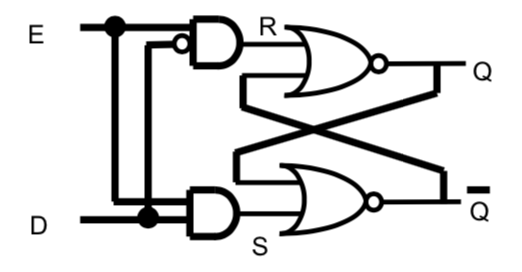

电路图：

为了解决RS锁存器带来的问题（RS不能同时为1），在此基础上，添加两个与门和一个非门，即可避免这种情况。升级版电路名字就叫D锁存器。
但是D锁存器同样存在它的问题，那就是无法去除输入的毛刺（换句话说，对毛刺很敏感）。可以看到当E端为0的时候，R端也会恒为0，S端则等于D端输入，亦即是此时输出直接等于输入。所以在E=0的时候，输出完全跟随输入（哪怕输入存在毛刺/抖动，这在电路中十分常见！！！）。为了进一步的改进，人们在此基础上又提出了D触发器。

D触发器（D flip flop）

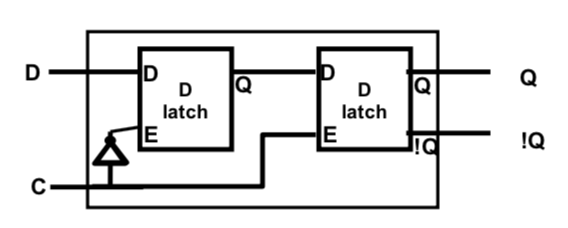

电路图：

通过两个D锁存器级联，并加入一个非门，就形成了D触发器。通过非门，使得两个D锁存器的时钟存在一个180°的相位差（亦即是相差半个时钟周期），从而实现，只在时钟上升沿的时候读取输入并输出，所以其他时候输入的变化不会传导到输出端，去除了输入可能存在的毛刺，得到了稳定的输出。
