概述

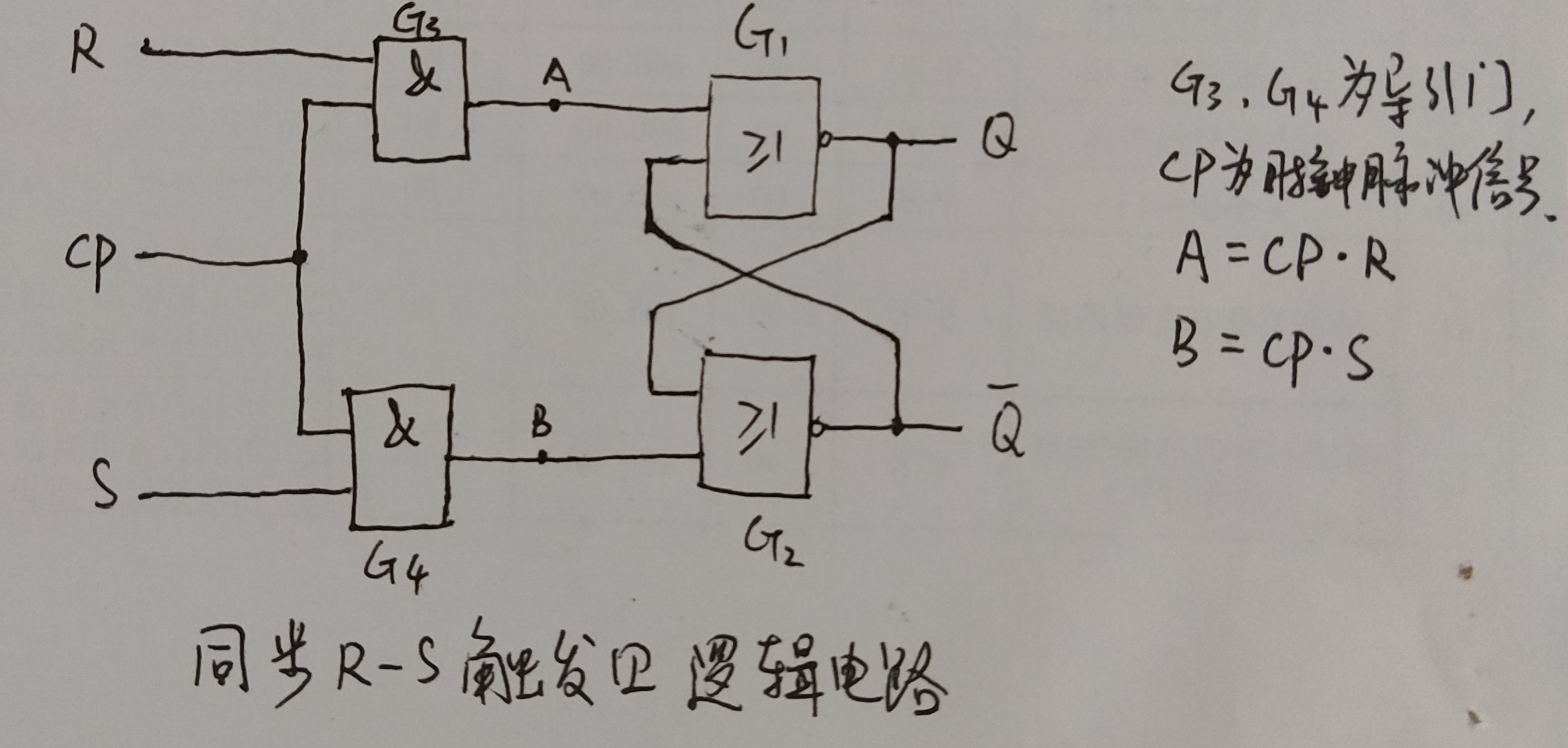

在数字系统中,常需要各部分电路协调工作,在进行任何操作时均按约定时间完成。因此产生了由时钟控制接收R、S信号的同步R-S触发器。如下为同步R-S触发器的逻辑图:

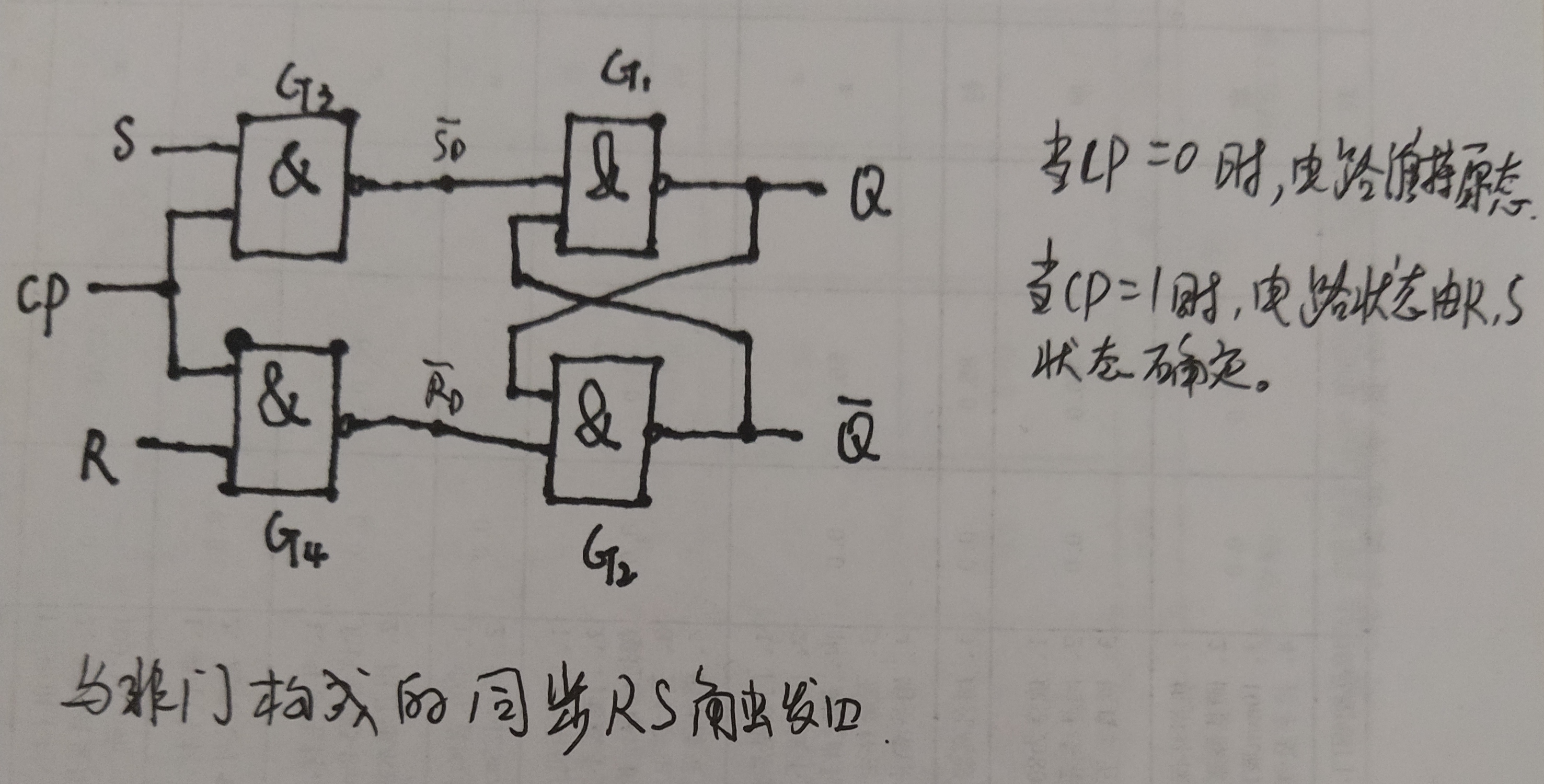

由与非门构成的同步RS触发器如下:

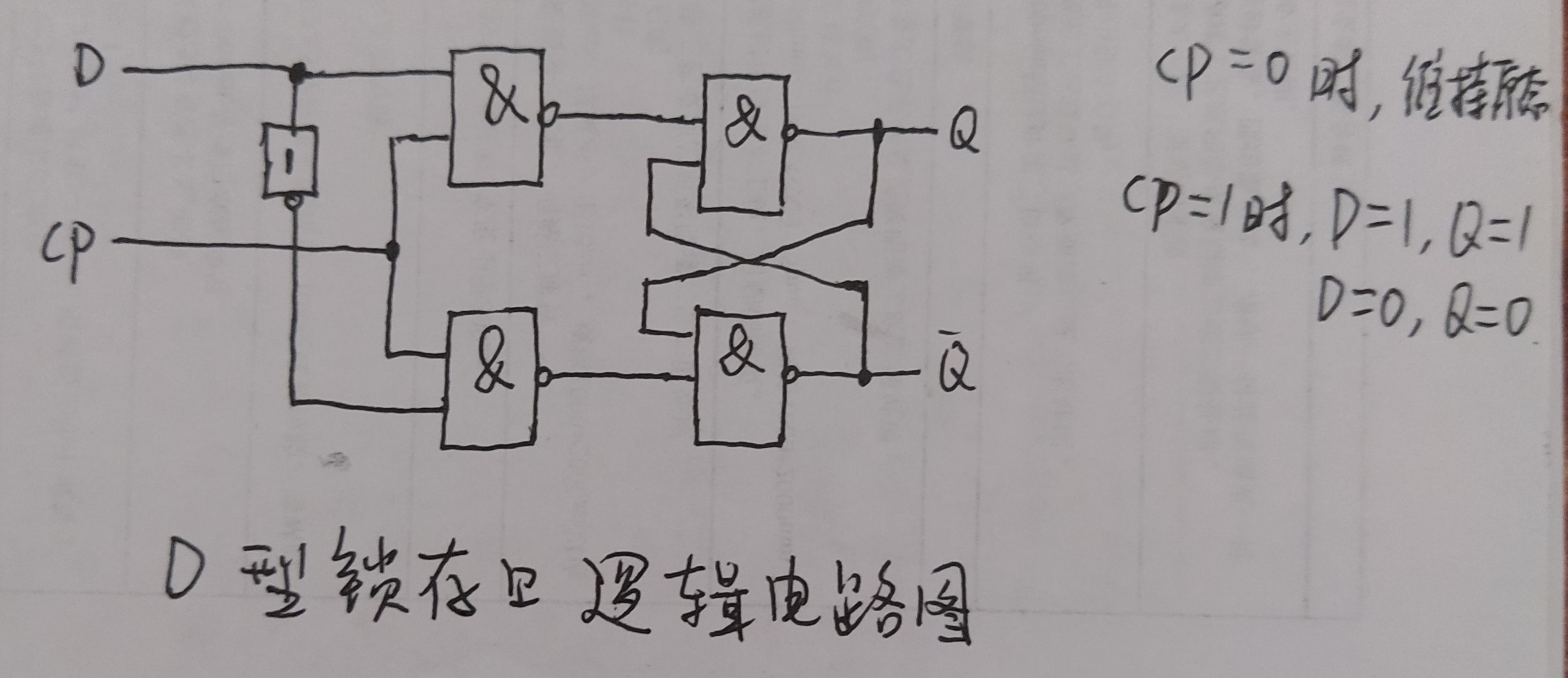

D型锁存器是个同步RS触发器,其逻辑电路图如下:注:7445集成芯片构成D型锁存器逻辑功能相同,其电路由与或非门组成。
