一、题目描述：
用二—十进制编码器74LS147（反码输出）、译码器74LS249（原码输入，输出高电平有效）、七段数码管显示器组成一个1位数码显示电路，当0-9十个输入端中有一个接地时，显示相应数码；
请提交电路图及测试结果
二、题目解答：
1.由于软件中的74LS247和74LS249芯片功能有误，需在电路中增加74LS05或74LS04反相器才能正常使用。
2.由于电阻基本都为1kw，而5v电压太小，导致电流太微弱，不足以让七段显示器显示出数字，故选择增大电压。

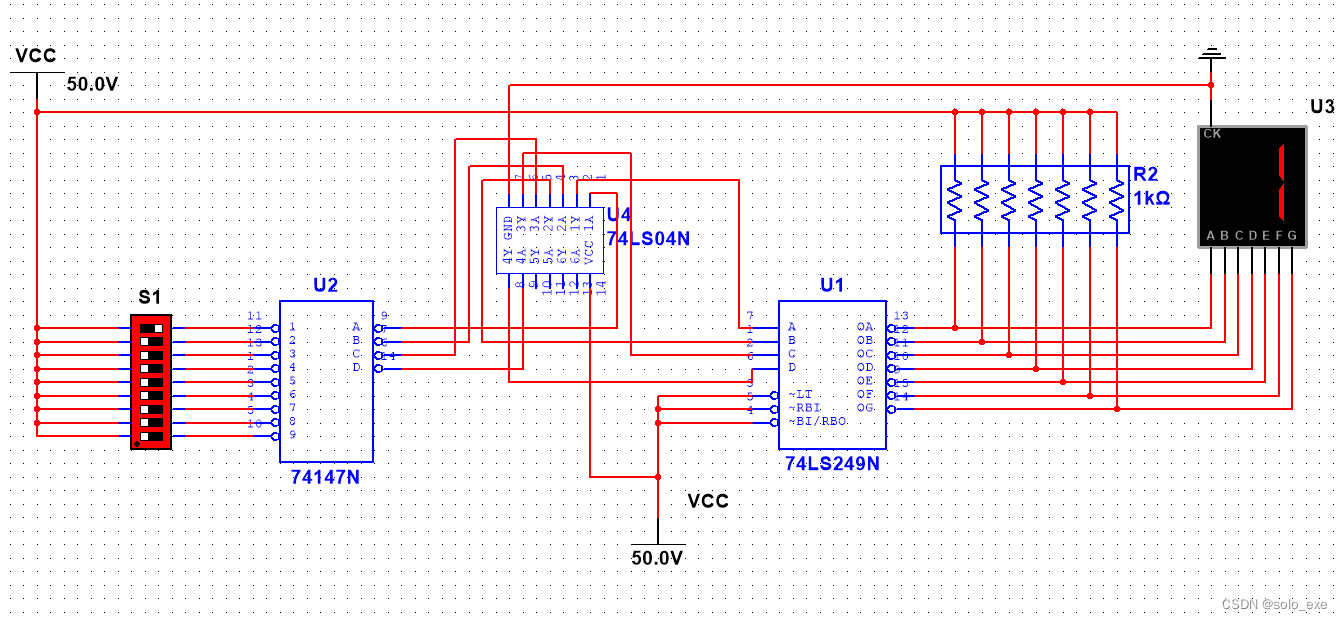

逻辑电路图如下：
