概述
- 设计要求：A、 B、C三个输入，两个及以上为1，输出为1；否则输出为0

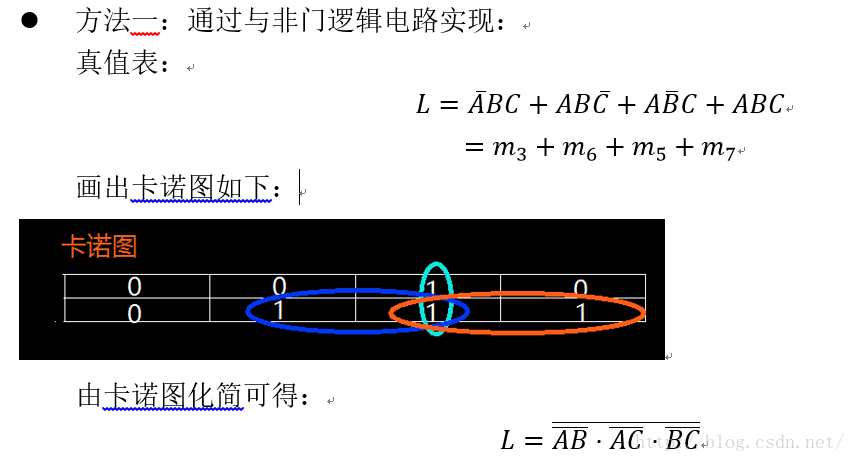

- 方法一：通过与非门逻辑电路实现：
- 真值表：
-

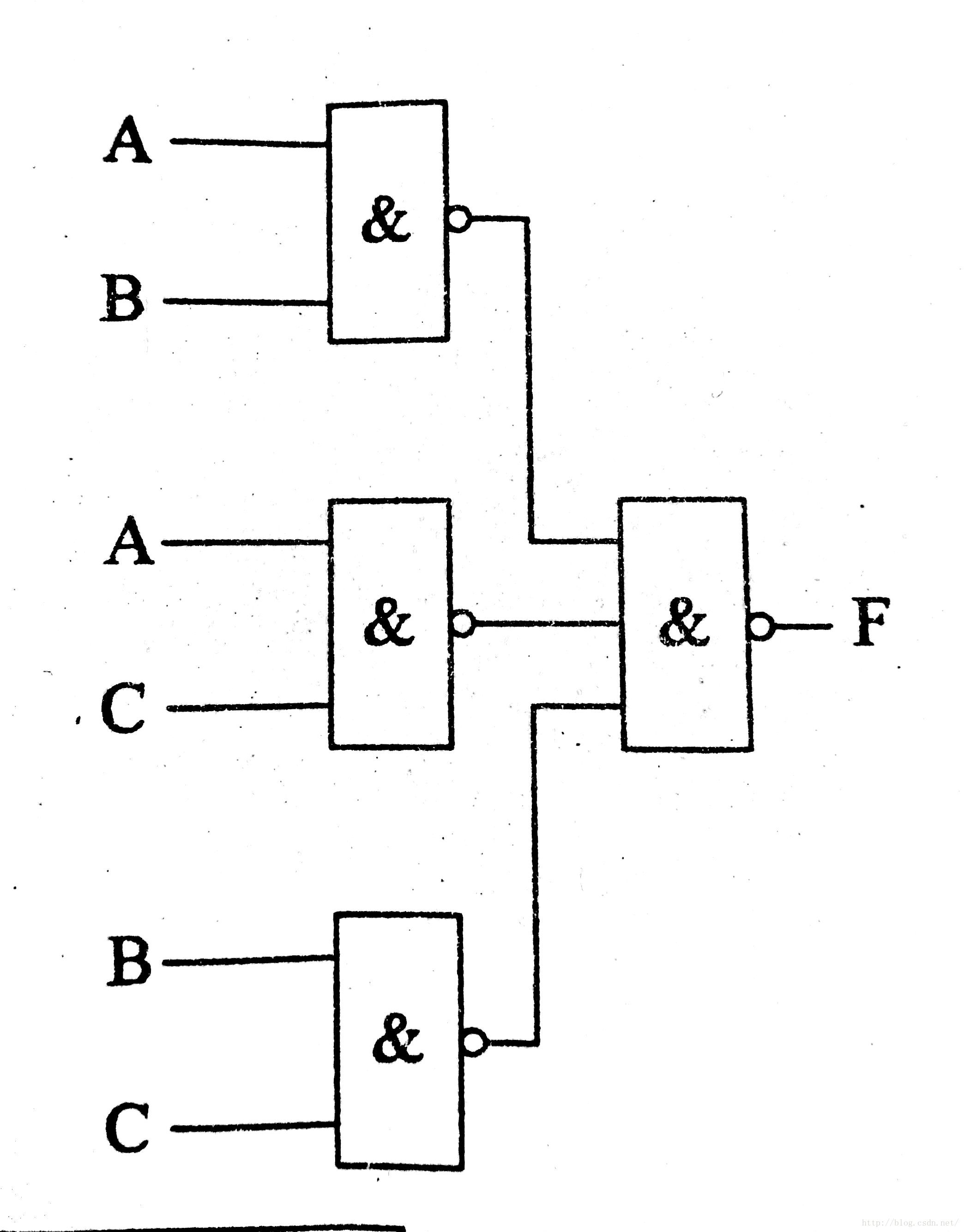

逻辑电路图：
-

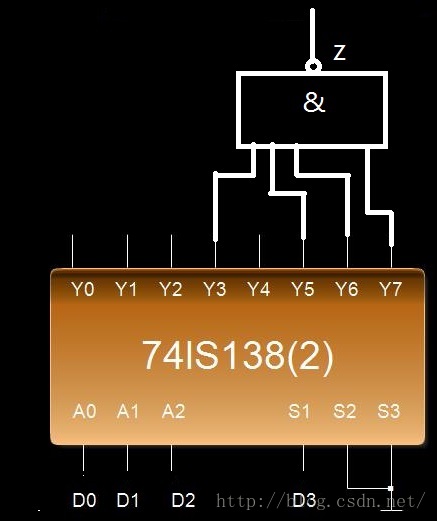

l 方法二：通过74LS138译码器实现：
可参阅7http://blog.csdn.net/zhaozhichenghpu/article/details/49496851
可知：

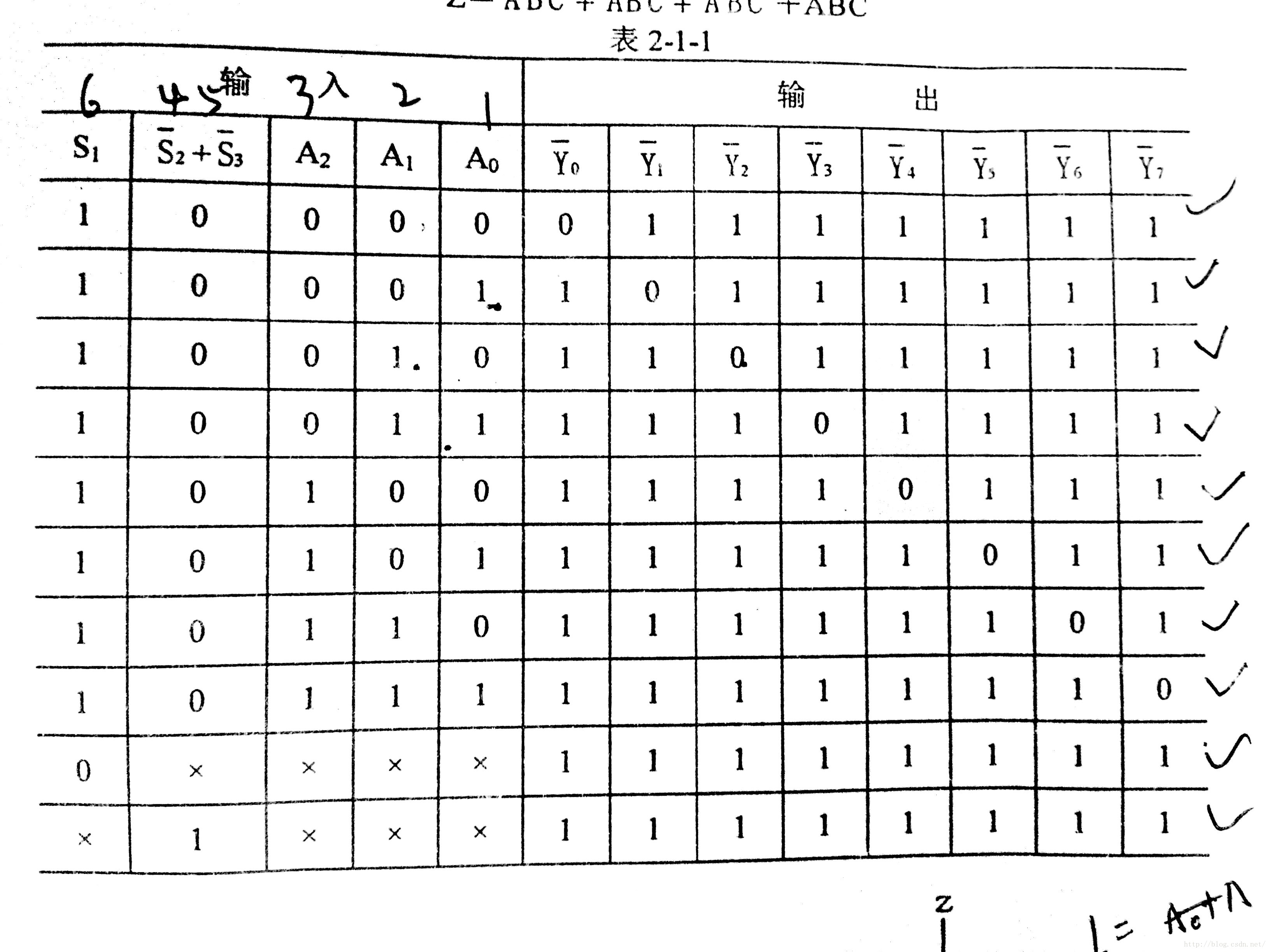

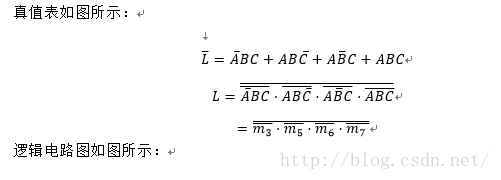

真值表如图所示：
-

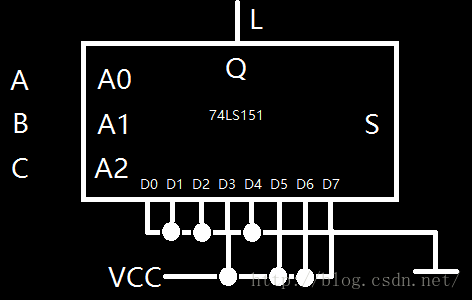

l 方法三：通过74LS115选择器实现：
- 逻辑电路图：
