1.1 数电---数字逻辑概论

1、数字电路概述

• 用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
• 由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
• 逻辑门是数字逻辑电路的基本单元。

2、数字集成电路的分类（了解）

• 根据电路的结构特点及其对输入信号响应规则的不同：组合逻辑电路和时序逻辑电路
• 根据电路形式不同：集成电路和分立电路
• 根据所采用器件的不同：TTL和CMOS电路
• 根据芯片集成度（一个芯片包含的门的个数）不同：小规模、中规模、大规模、超大规模和甚大规模五类

3、数字集成电路的特点

• 工作可靠，稳定性高，加密性好
• 结构简单，成本低，易于大批量生产
• 高速度，低功耗，抗干扰能力强
• 具有可编程性，可以实现硬件设计软件化
• 使用逻辑代数，易于设计

4、模拟信号和数字信号

• 模拟量：在时间和数值上连续变化的物理量，例如速度、温度、压力等。
• 模拟信号：表示模拟量的电信号
• 模拟电路：处理模拟量的电路

• 数字量：在时间和数值上均离散的物理量，并且其数值的大小和每次增减都是最小单位的整数倍。
• 数字信号：表示数字量的电信号。
• 数字电路：处理数字量的电路。

5、模拟量的数字表示

• 由于数字信号便于存储、分析和传输，通常都将模拟信号转换为数字信号。

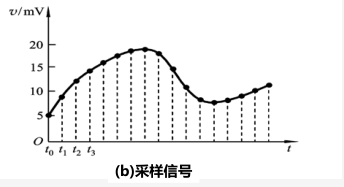

• 如下三图：首先对a图模拟信号取样，得到事件离散、赋值连续的取样信号b图。

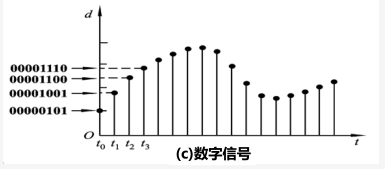

• 在选取一个量化单位，将取样信号进行量化，得到事件离散、赋值离散的数字信号c图。
• 如果取样点足够多，量化单位足够小，数字信号可以比较真实的反应模拟信号。

6、数字信号的描述方法

• 二值数字逻辑和逻辑电平
• 0、1可以在二进制数表述数量，也可以表示两种不同的逻辑状态。
• 0和1在描述客观世界存在彼此关联又对立的事物时，比如是与非，开与关等，不是数值了，而是逻辑0和逻辑1.
• 这种只有两种对立逻辑状态的逻辑关系称为二值数字逻辑或数字逻辑。
• 在电路中用高、低电平表示0、1两种逻辑状态。
• 逻辑电平不是物理量，而是物理量的相对表示。

• 数字波形：逻辑电平对事件的图形表示，又叫二值位形图。
• 比特率：每秒钟所传输数字的位数成为数据率或比特率。

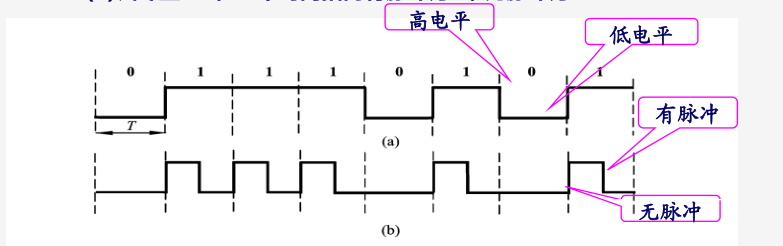

• 数字波形的两种类型：
• 1、非归零型（a）：在一个时间拍内高电平为1，低电平为0
• 2、归零型（b）：在一个时间拍内有脉冲为1，无脉冲为0
• 两者的区别在于，非归零型信号在一个时间拍内不归零，而归零型信号在一个时间拍内归零。
• 只有作为时序控制信号使用的始终脉冲时归零型，除此之外基本都是非归零型。

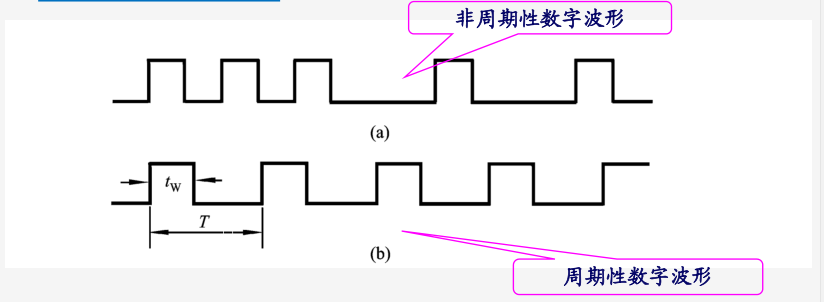

• 周期性与非周期性
• 周期性数字波形通常用中体T和频率f来描述。
• T 周期-----表示相邻脉冲之间的时间间隔。

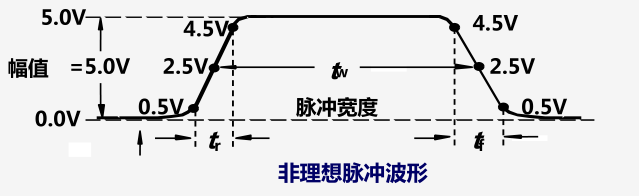

• 脉冲宽度-----脉冲增幅的50%的两个时间点所跨越的时间
• q 占空比：表示脉冲宽度占整个脉冲周期的百分比。
• -----从脉冲幅值10%到90%上升或下降所经历的时间（典型值ns）
