camera 驱动 关于mipi的一些计算

static struct sensor_lib_out_info_t sensor_out_info[] = {
    /*RES 0*/
  {
    .x_output = 3264,
    .y_output = 2448,
    .line_length_pclk = 1932,
    .frame_length_lines = 2482,
    .vt_pixel_clk = 144000000,
    .op_pixel_clk = 254400000,
    .binning_factor = 1,
    .max_fps = 30.0,
    .min_fps = 7.5,
    .mode = SENSOR_DEFAULT_MODE,
  },
    /* RES 1*/
  {
    .x_output = 640,
    .y_output = 480,
    .line_length_pclk = 1932,
    .frame_length_lines = 7446,
    .vt_pixel_clk = 144000000,
    .op_pixel_clk = 254400000,
    .binning_factor = 1,
    .max_fps = 10.0,
    .min_fps = 7.5,
    .mode = SENSOR_HFR_MODE,
  },
  /* RES 2*/
  {
    .x_output = 1632,
    .y_output = 1224,
    .line_length_pclk = 1932,
    .frame_length_lines = 2482,
    .vt_pixel_clk = 144000000,
    .op_pixel_clk = 254400000,
    .binning_factor = 1,
    .max_fps = 30.0,
    .min_fps = 7.5,
    .mode = SENSOR_DEFAULT_MODE,
  }

};

高通camera 驱动里面的数组sensor_out_info，一共有3组size。分别是RES0 RES1 RES2

    .x_output = 3264,   这里的x和y是sensor实际输出的宽和高
    .y_output = 2448,
    .line_length_pclk = 1932,
    .frame_length_lines = 2482,
    .vt_pixel_clk = 144000000,
    .op_pixel_clk = 254400000,  这个的解释是VFE 时钟,表示每秒 VFE 处理的数据量(in pixel)，就是一个表示处理数据快慢的单位，如果是全尺寸的话，那么就要配置的大一些。如果是小尺寸的话，就没必要配置很大。
    .binning_factor = 1,
    .max_fps = 30.0,
    .min_fps = 7.5,
    .mode = SENSOR_DEFAULT_MODE,

---------------------------------------------------------------------

vt_pixel_clk(video timing clk value) – Virtual clock value used for calculating shutter time,and used by AEC for correcting banding artifacts，代表的就是暴光时间

vt_pixel_clk = line_length_pclk * frame_length_lines * frame rate

  平台根据写入不同的曝光行来控制帧率，比如在暗处希望牺牲一点帧率，让Gain值更高，就用这个公式来计算，最后计算的 frame_length_lines 写入相应寄存器；

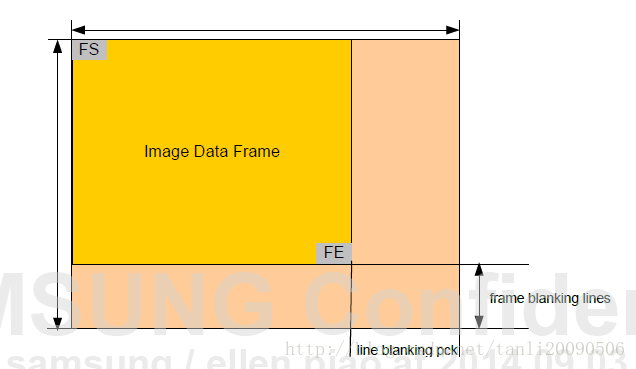

  注意一点的是不同的平台需要一个最小的blanking time，所以frame_length_lines是要大于真是有效数据行y_output，而且差值一般16对齐；

三星sensor 参数计算

lineLengthPixelClock： 你去对应的setting中找下0342 寄存器，看下它后面写的值是多少，然后转化成十进制就可以了。比如我发给你的文件里面搜索到：0342 13A0， 你就把13A0 转换成十进制5024 就可以了。

frameLengthLines： 这个值对应的寄存器是0340 寄存器， 跟上面的方式一样。

minhorizontalBlanking： 这个值是用lineLengthPixelClock - output_width, Output_width就是输出的一行的大小，比如现在你的是4000x3000， 那40000就是output_width.

minVerticalBlanking： 这个值是用frameLengthPixelClock - output_height， output_height就是输出的一列的大小，对应 4000x3000 的话， 就是3000.

----------------------------------------------------

.op_pixel_clk = 254400000,    这个是camera mipi的clock，我们这里配置的是254.4MHz，单位一定要注意，有一次FAE把这个值误写，造成camera功耗增大，功耗测试了很久才发现是这个地方写错了，真的是坑死人。

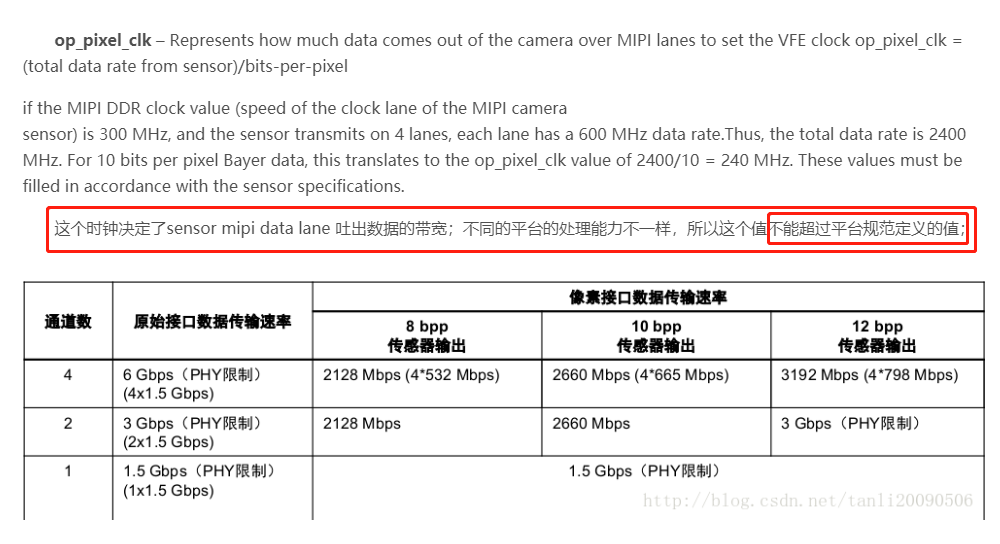

上面是高通官方文档，对这个参数有明确的规定，我们这颗sensor假如是4lane的，并且是10bpp，这里有一个计算方法，以full size为例，

  .x_output = 3264,   这里的x和y是sensor实际输出的宽和高
    .y_output = 2448,
    .line_length_pclk = 1932,
    .frame_length_lines = 2482,
    .vt_pixel_clk = 144000000,
    .op_pixel_clk = 254400000,    重点看这个东东
    .binning_factor = 1,
    .max_fps = 30.0,
    .min_fps = 7.5,
    .mode = SENSOR_DEFAULT_MODE,

total data = op_pixel_clk * 10;

each lane data = ( op_piexl_clk * 10)  / 4 ;

以3264x2448这一组size为例；

total data = 254.4 * 10 = 2554；注意这里平台限制的是2660；

each lane data = (254.4 / 4)  * 10 = 636；

total data = each lane data * 4； 如果是4lane的话

---------------------------------------------------------------------

这个op_pixel_clk会影响功耗，注意这个配置不能和天线初一同一个频段，或者说这个频率的倍数不能落到天线的频段里面去，否则就会对天线干扰。

接下讲解怎样判断camera设置的clock有没有对天线造成干扰？

首先天线那边会有很多频段，有wifi的，打电话的频段等等。怎样才算是camera的clock没有对天线造成干扰呢？

如果camera配置的op_pixel_clk基频或者是倍频没有落在天线的任意一个频段内，那么就是没有干扰的。这中间要经过一个计算。

计算方法是这样子的：比如说，我们的op_pixel_clk配置的是254.4,那么each lane data就是(254.4 * 10) / 4 = 636,接下来对636这个值除2，这个值就是硬件工程师测量出来的那个值，这个值的倍频不能落在下面的区间内，1  2 3 4 5 6 7 8 9 等等倍数，下面列出天线的所有频段。

869-894M
925-960M
1575-1602M
1565-1610M
1805-1880M
1930-1990M
1880-1920M
2110-2170M
2300-2400M
2555-2655M
2400-2482M

---------------------------------------------------------------------------------------

下面再列出计算方法

可以看出954和1590这2个倍频落在了区间内，其他的都没有。这个op_pixel_clk的配置要和FAE进行确认，对那个size的哪些寄存器进行修改，都是要经过计算的。

三星：全尺寸配的是   280    算出来   （280/4）*10 = 700     700/2 = 350      实际测试的是350MHZ
           小尺寸配的是   259.2   算出来     （259.2/4）*10 = 648    648/2 = 324  实际测试出来的是325MHZ

 ov：  全尺寸配的是   283.2    算出来   （283.2/4）*10 = 708     708/2 = 354      实际测试的是354MHZ
           小尺寸配的是   259.2   算出来     （259.2/4）*10 = 648    648/2 = 324      测一下这个实际的是多少
