概述
前言
本来如果只是给传感器写个驱动并提供能读取温湿度数据的节点，是一件比较轻松的事情，但是最近上层应用的同事要求我们按照安卓标准的流程来，这样他们就能通过注册一个服务直接读取传感器事件数据了。这样做的好处就是第三方的应用也能正常读取温湿度的数据并展示。
正文

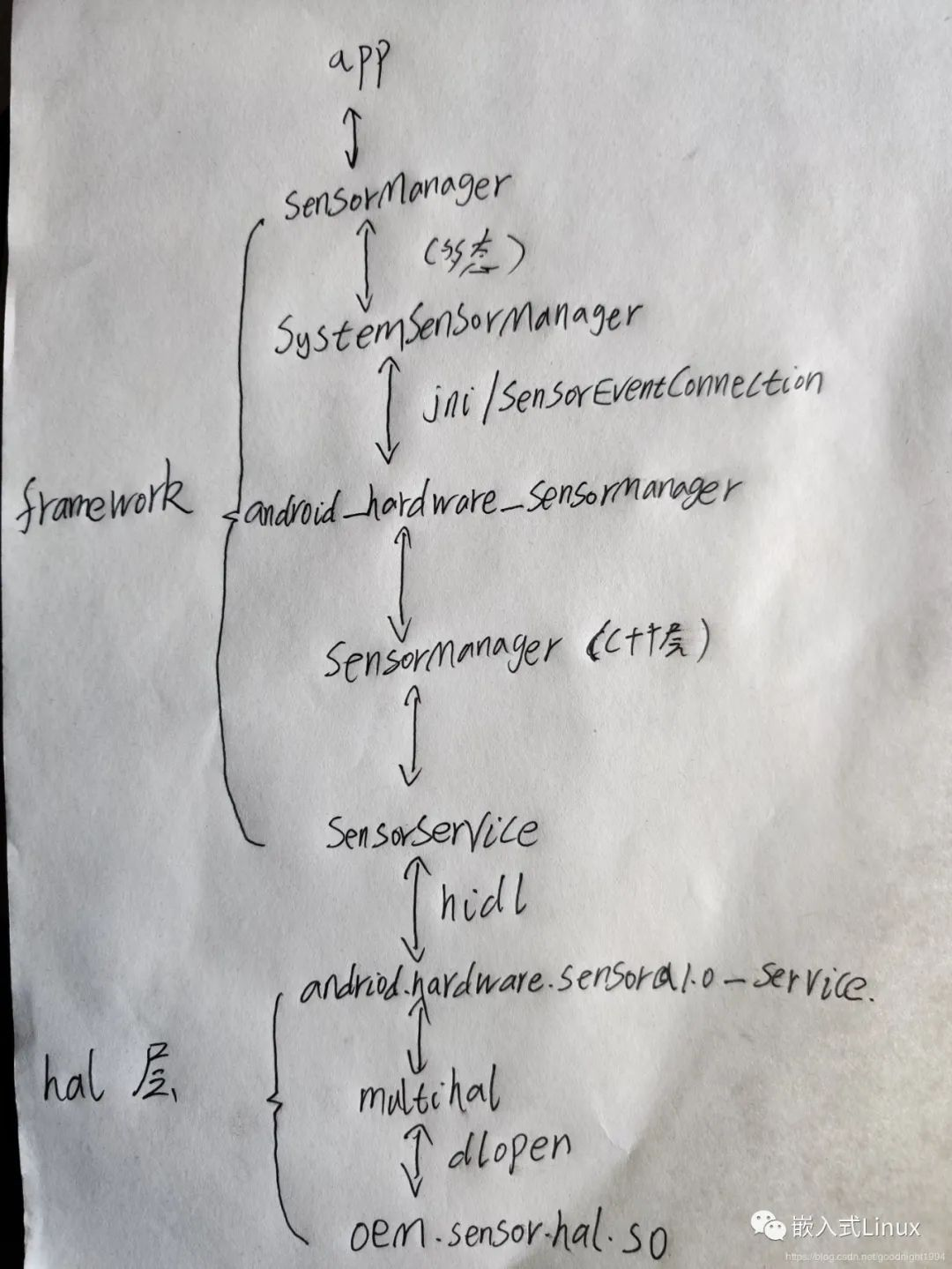

网上分析安卓9.0 sensor相关的资料不多，下面找到了一位大神对安卓9.0整个sensor框架总结的流程图：
虽然流程比较粗糙，但是也有助于我们跟踪代码。这里重点说一下，sensor架构中的HAL层分为两部分：
（1）安卓官方实现部分
hardware/libhardware/modules/sensors
（2）芯片产商实现部分（MTK平台）
vendor/mediatek/proprietary/hardware/sensor
一般来讲，在适配一款新的sensor，改动只会涉及vendor层到kernel层，再往上都是安卓标准的，但是为了了解整个流程怎么走的，参考这位大神的博客，在这里我也稍微介绍一下framework层的部分。
代码路径：
frameworksbaseservicesjavacomandroidserverSystemServer.java
private void startBootstrapServices() {
...
mSensorServiceStart = SystemServerInitThreadPool.get().submit(() -> {
TimingsTraceLog traceLog = new TimingsTraceLog(
SYSTEM_SERVER_TIMING_ASYNC_TAG, Trace.TRACE_TAG_SYSTEM_SERVER);
traceLog.traceBegin(START_SENSOR_SERVICE);
startSensorService(); /* 调用JNI接口 */
traceLog.traceEnd();
}, START_SENSOR_SERVICE);
...
}
system_server启动之后会通过JNI接口启动sensorService。
代码路径：
frameworksbaseservicescorejnicom_android_server_SystemServer.cpp
static void android_server_SystemServer_startSensorService(JNIEnv* /* env */, jobject /* clazz */) {
char propBuf[PROPERTY_VALUE_MAX];
property_get("system_init.startsensorservice", propBuf, "1");
if (strcmp(propBuf, "1") == 0) {
SensorService::instantiate();
}
}
/*
* JNI registration.
*/
static const JNINativeMethod gMethods[] = {
/* name, signature, funcPtr */
{ "startSensorService", "()V", (void*) android_server_SystemServer_startSensorService },
{ "startHidlServices", "()V", (void*) android_server_SystemServer_startHidlServices },
};
从上面可以发现，最后调用到
android_server_SystemServer_startSensorService
函数，里面会判断属性
system_init.startsensorservice
是否为1，然后才会真正去启动
SensorService
服务。所以这里涉及到第一个改动，设置
system_init.startsensorservice
属性，这里我是直接在
build/make/tools/buildinfo.sh
里面写死为1。
用SensorService::instantiate()方式创建的sensorservice实例后，调用里面的SensorService::onFirstRef方法。
代码路径：
frameworksnativeservicessensorserviceSensorService.cpp
void SensorService::onFirstRef() {
ALOGD("nuSensorService starting...");
SensorDevice& dev(SensorDevice::getInstance()); /* 创建并获取SensorDevice实例 */
...
if (dev.initCheck() == NO_ERROR) {
sensor_t const* list;
ssize_t count = dev.getSensorList(&list); /* 通过SensorDevice，并调用到vendor层去获取sensor的数目 */
if (count > 0) {
ssize_t orientationIndex = -1;
bool hasGyro = false, hasAccel = false, hasMag = false;
uint32_t virtualSensorsNeeds =
(1<<SENSOR_TYPE_GRAVITY) |
(1<<SENSOR_TYPE_LINEAR_ACCELERATION) |
(1<<SENSOR_TYPE_ROTATION_VECTOR) |
(1<<SENSOR_TYPE_GEOMAGNETIC_ROTATION_VECTOR) |
(1<<SENSOR_TYPE_GAME_ROTATION_VECTOR);
for (ssize_t i=0 ; i<count ; i++) {
bool useThisSensor=true;
switch (list[i].type) {
case SENSOR_TYPE_ACCELEROMETER:
hasAccel = true;
break;
case SENSOR_TYPE_MAGNETIC_FIELD:
hasMag = true;
break;
case SENSOR_TYPE_ORIENTATION:
orientationIndex = i;
break;
case SENSOR_TYPE_GYROSCOPE:
case SENSOR_TYPE_GYROSCOPE_UNCALIBRATED:
hasGyro = true;
break;
case SENSOR_TYPE_GRAVITY:
case SENSOR_TYPE_LINEAR_ACCELERATION:
case SENSOR_TYPE_ROTATION_VECTOR:
case SENSOR_TYPE_GEOMAGNETIC_ROTATION_VECTOR:
case SENSOR_TYPE_GAME_ROTATION_VECTOR:
if (IGNORE_HARDWARE_FUSION) {
useThisSensor = false;
} else {
virtualSensorsNeeds &= ~(1<<list[i].type);
}
break;
}
if (useThisSensor) {
registerSensor( new HardwareSensor(list[i]) );
}
}
// it's safe to instantiate the SensorFusion object here
// (it wants to be instantiated after h/w sensors have been
// registered)
SensorFusion::getInstance();
if (hasGyro && hasAccel && hasMag) {
...
}
if (hasAccel && hasGyro) {
...
}
if (hasAccel && hasMag) {
...
}
...
}
}
}
我这次主要是增加温湿度传感器的功能，上面的流程中没有过多涉及温湿度的，有兴趣的可以参考大神的博客自行分析。不过这里重点关注一下SensorDevice这个类，它是连接上层应用和HAL层的中间枢纽：
代码路径：
frameworksnativeservicessensorserviceSensorDevice.cpp
SensorDevice::SensorDevice()
: mHidlTransportErrors(20), mRestartWaiter(new HidlServiceRegistrationWaiter()) {
if (!connectHidlService()) {
return;
}
float minPowerMa = 0.001; // 1 microAmp
checkReturn(mSensors->getSensorsList(
[&](const auto &list "&") {
const size_t count = list.size();
mActivationCount.setCapacity(count);
Info model;
for (size_t i=0 ; i < count; i++) {
sensor_t sensor;
convertToSensor(list[i], &sensor);
// Sanity check and clamp power if it is 0 (or close)
if (sensor.power < minPowerMa) {
ALOGE("Reported power %f not deemed sane, clamping to %f",
sensor.power, minPowerMa);
sensor.power = minPowerMa;
}
mSensorList.push_back(sensor);
mActivationCount.add(list[i].sensorHandle, model);
checkReturn(mSensors->activate(list[i].sensorHandle, 0 /* enabled */));
}
}));
mIsDirectReportSupported =
(checkReturn(mSensors->unregisterDirectChannel(-1)) != Result::INVALID_OPERATION);
}
在SensorDevice构造函数中，通过调用connectHidlService()和安卓部分的HAL层服务建立连接。连接后，就可以调用已经在HAL层注册的sensor设备了，比如这里就调用getSensorsList()来获取sensor设备列表，并放回sensor的数目。然后就是通过mSensors->activate()来“激活”sensor设备，而每个sensor具体的activate()函数由驱动工程师实现。
激活sensor设备后，就可以开始获取sensor的数据了，在SensorService中会通过poll机制去查询底层sensor的数据：
代码路径：
frameworksnativeservicessensorserviceSensorService.cpp
bool SensorService::threadLoop() {
...
SensorDevice& device(SensorDevice::getInstance());
const int halVersion = device.getHalDeviceVersion();
do {
ssize_t count = device.poll(mSensorEventBuffer, numEventMax);
if (count < 0) {
ALOGE("sensor poll failed (%s)", strerror(-count));
break;
}
...
} while (!Thread::exitPending());
ALOGW("Exiting SensorService::threadLoop => aborting...");
abort();
return false;
}
整个threadLoop函数里面内容挺多的，但是目前只关注读取数据的poll部分。可以看到device就是SensorDevice的一个实例，前面我们讲到上层都是通过SensorDevice和HAL层连接，这里也不例外，也是调用到了SensorDevice中的poll函数，这里我给出这个调用的流程：
1、frameworksnativeservicessensorserviceSensorDevice.cpp
SensorDevice::poll()
2、vendormediatekproprietaryhardwaresensorsensors-1.0sensors.cpp
poll__poll()
3、vendormediatekproprietaryhardwaresensorsensors-1.0SensorManager.cpp
SensorManager::pollEvent()
4、vendormediatekproprietaryhardwaresensorsensors-1.0SensorContext.cpp
sensors_poll_context_t::pollEvent
上面简陋的流程展示了从framework层一路调用到vendor层：
int sensors_poll_context_t::pollEvent(sensors_event_t* data, int count) {
int nbEvents = 0;
int n = 0;
int averageCount = 0, loop = 0, loopcount = 0;
int backupcount = count, backuploop = 0;
do {
loopcount++;
computeCountForEachFd(count, &averageCount, &loop);
backuploop = loop;
for (int i = 0; count && loop && i < numFds; i++) {
SensorBase* const sensor(mSensors[i]);
if (mPollFds[i].revents & POLLIN || sensor->pendingEvent()) {
int nb = sensor->readEvents(data, averageCount);
...
}
}
// try to see if we can get some events immediately or just wait if
// we don't have anything to return, important to update fd revents
// which sensor data pending in buffer and aviod one sensor always
// occupy poll bandwidth.
n = TEMP_FAILURE_RETRY(poll(mPollFds, numFds, nbEvents ? 0 : -1));
if (n < 0) {
ALOGE("poll() failed (%s)", strerror(errno));
return -errno;
}
} while (n && count);
return nbEvents;
}
这里面我们重点关注三点 （1） mPollFds的定义如下：
struct pollfd mPollFds[numFds];
其中，
struct pollfd {
int fd; /* 文件描述符 */
short events; /* 等待的事件 */
short revents; /* 实际发生了的事件 */
};
所以mPollFds就是用来监听代表每个sensor是否有数据上报的文件描述符
enum {
accel,
magnetic,
gyro,
light,
proximity,
pressure,
humidity,
temperature,
stepcounter,
pedometer,
activity,
situation,
scpfusion,
apfusion,
bio,
wakeupset,
numFds,
};
如果想自定义一种sensor就需要给这个枚举类型增加值。
（2） mSensors的定义如下：
SensorBase* mSensors[numFds];
SensorBase是一个基类，所有的sensor类都继承于它，比如我这次实现的湿度传感器：
class HumiditySensor : public SensorBase {
private:
int mEnabled;
sensors_event_t mPendingEvent;
SensorEventCircularReader mSensorReader;
int64_t mEnabledTime;
char input_sysfs_path[PATH_MAX];
int input_sysfs_path_len;
int mDataDiv;
int64_t m_hmdy_last_ts = 0;
int64_t m_hmdy_delay = 0;
void processEvent(struct sensor_event const *event);
public:
HumiditySensor();
virtual ~HumiditySensor();
virtual int readEvents(sensors_event_t* data, int count);
virtual int setDelay(int32_t handle, int64_t ns);
virtual int enable(int32_t handle, int enabled);
virtual int batch(int handle, int flags, int64_t samplingPeriodNs, int64_t maxBatchReportLatencyNs);
virtual int flush(int handle);
virtual int getFd() {
return mSensorReader.getReadFd();
};
};
从类的声明来看，定义了很多函数，比如readEvents、enable和batch等等，这些最终都会和底层驱动联系起来，后面再细说。
（3）在sensors_poll_context_t的构造函数中会对上面两点讲到的数组进行初始化：
sensors_poll_context_t::sensors_poll_context_t()
{
...
mSensors[humidity] = new HumiditySensor(); /* 分配一个Humidity传感器的类 */
mPollFds[humidity].fd = mSensors[humidity]->getFd(); /* 获取对应sensor的字符描述符 */
mPollFds[humidity].events = POLLIN; /* 等待POLLIN类型的事件 */
mPollFds[humidity].revents = 0;
...
}
再回到上面的
sensors_poll_context_t::pollEvent()
函数，通过
mPollFds[i].revents
判断到如果发生了POLLIN事件，证明可以获取数据了，就调用对应sensor的readEvents()
函数去获取。接下来我们就进入到sensor设备对应的HAL层里面了，现在以湿度sensor为例：
代码路径：
vendormediatekproprietaryhardwaresensorsensors-1.0Humidity.cpp
int HumiditySensor::readEvents(sensors_event_t* data, int count) {
if (count < 1)
return -EINVAL;
ssize_t n = mSensorReader.fill();
if (n < 0)
return n;
int numEventReceived = 0;
struct sensor_event const* event;
while (count && mSensorReader.readEvent(&event)) {
processEvent(event);
if (event->flush_action <= FLUSH_ACTION) {
...
}
mSensorReader.next();
}
return numEventReceived;
}
我们可以看到读取数据实际又是统一通过
SensorEventCircularReader
这个类来操作：
代码路径：
vendormediatekproprietaryhardwaresensorsensors-1.0SensorEventReader.cpp
SensorEventCircularReader::SensorEventCircularReader(size_t numEvents)
: mBuffer(new struct sensor_event[numEvents * 2]),
mBufferEnd(mBuffer + numEvents),
mHead(mBuffer),
mCurr(mBuffer),
mFreeSpace(numEvents) {
mReadFd = -1;
mWriteFd = -1;
}
构造函数里面分配了Buffer来存储接收的数据
ssize_t SensorEventCircularReader::fill() {
size_t numEventsRead = 0;
if (mFreeSpace) {
const ssize_t nread = TEMP_FAILURE_RETRY(read(mReadFd, mHead, mFreeSpace * sizeof(struct sensor_event)));
if (nread < 0 || nread % sizeof(struct sensor_event)) {
return 0;
}
...
}
return numEventsRead;
}
fill顾名思义就是往分配的buffer里面填充数据，通过我们熟悉的read()函数来获取数据。
ssize_t SensorEventCircularReader::readEvent(struct sensor_event const** events) {
*events = mCurr;
ssize_t available = (mBufferEnd - mBuffer) - mFreeSpace;
return available ? 1 : 0;
}
readEvent()
只是判断buffer中是否有数据，然后就是调用
mSensorReader.next()
获取下一个buffer。再回到
HumiditySensor::readEvents()
在读取到数据后会调用
processEvent()
去处理数据：
void HumiditySensor::processEvent(struct sensor_event const *event) {
mPendingEvent.relative_humidity = (float) event->word[0] / mDataDiv;
}
mPendingEvent.relative_humidity就是最终上报给上层应用的值了。
结语
至此，framework层到vendor层的流程就分析完了，后面我们会分析kernel层的sensor框架。
参考链接
https://blog.csdn.net/goodnight1994/article/details/97503586
