UD PCIe-402 全国产化信号处理模块（配套FMC子卡）

一、产品概述

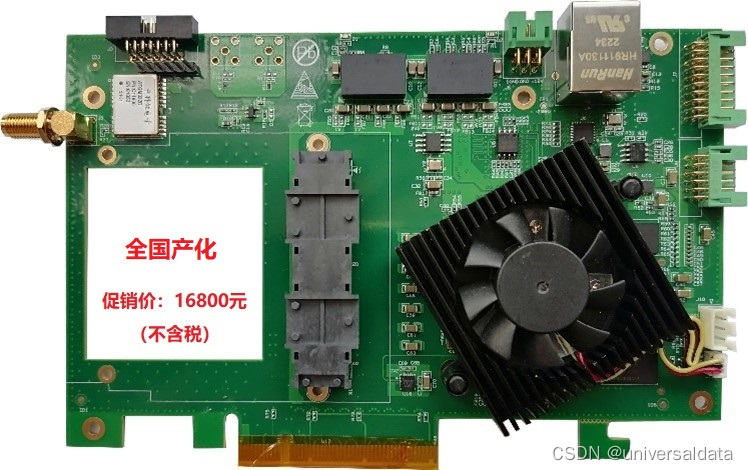

UD PCIe-402全国产化信号处理模块为标准PCIe全高半长的结构，对外支持PCIe2.0×8通信，也可以采用千兆以太网接口进行通信，模块为100%国产化设计。FPGA芯片选用国产的K7-325T或K7-410T FPGA，DDR3的存储容量可选配2GByte或4GByte。板载有1个FMC-HPC全互联的接口，可以适配大多数ADC/DAC FMC子卡。全部器件选择工业级或以上质量等级的元器件。

二．应用行业

1. 无线电监测与测向定位、软件无线电处理平台
2. 通信、卫星、雷达等信号处理
3. 数据采集存储、波形生成与回放
4. 接口控制、脉冲处理、测控仪器
5. 高性能计算、服务器硬件加速、算法验证平台、Net FPGA

三、产品特点

1. 国产化率100%
2. FPGA：可选配国产7K-325T、7K-410T
3. FMC HPC，8路GTX，LA、HA、HB都全互联，可适配各种FMC AD/DA卡
4. 单电源+6.5V~+12V供电，支持插入标准服务器或单独千兆网口使用
5. 板载GPS/BD模块，也支持IRIG-B码时统输入

四、主要技术参数

4.1 产品配置

1. FPGA: 国产7K325T、7K325T、7K410T可选配
2. DDR3: 64bit位宽，速率1066Mb/s，2GB、4GB可选配
3. GPS/BD定位：支持时统、秒脉冲输出
4. 千兆以太网：与FPGA直接为RGMII接口，需要FPGA的TCP/IP库需沟通
5. 温度监控：可以检测PCB板、环境或散热片温度
6. 电压监控：FPGA自带电压监控功能
7. 板载晶振：50MHz±10ppm
8. LED灯：电源指示灯1颗，状态指示灯4颗

4.2 FMC功能扩展

1. 使用国产的FMC连接器
2. GTX：8路，速率10.3125Gbps，更高速率请沟通
3. LVDS_LA[33:0]：连接到FPGA的LVDS口
4. LVDS_HA[23:0]：连接到FPGA的LVDS口
5. LVDS_HB[21:0]：连接到FPGA的LVDS口
6. 注意：80对LVDS的的电平，均为同一电平标准，默认电平2.5V，其它电平请沟通

4.3 对外接口

1. GPIO口：分2组各8路，共16路，支持3.3V或5V，速率最高40MHz
2. RS232口：2路标准RS232电平，速率最高120Kbps
3. RS422口：1路全双工，速率最高12Mbps，兼容RS485电平
4. RS485口：1路半双工，速率最高12Mbps，兼容RS422电平
5. 千兆网口：1路，RJ45连接器, 支持10M/100M/1000M BASE-T
6. 外触发接口：SMA，支持3.3V或5V电平
7. 外时钟接口：SMA，单端3.3V电平
8. 外接电源口：JL23-6ZJW，+6.5V~+12V，当作为PCIe卡插服务器时可以不使用
9. 输出电源：支持输出（500mA电流）+12V或+5V或+3.3V供外接天线使用
10. JTAG接口：支持2.0间接双排14芯IDC连接器或SIP6杜邦线连接到下载器

4.4 其它特性：

1. PCB 板尺寸：167.65mm ×111.15mm
2. DC +12V（±5%），功耗10~25W（功耗根据FPGA的频率和使用资源消耗而定）

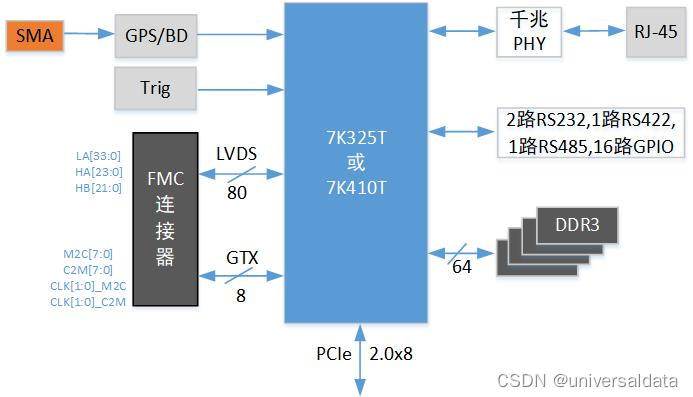

五、原理框图

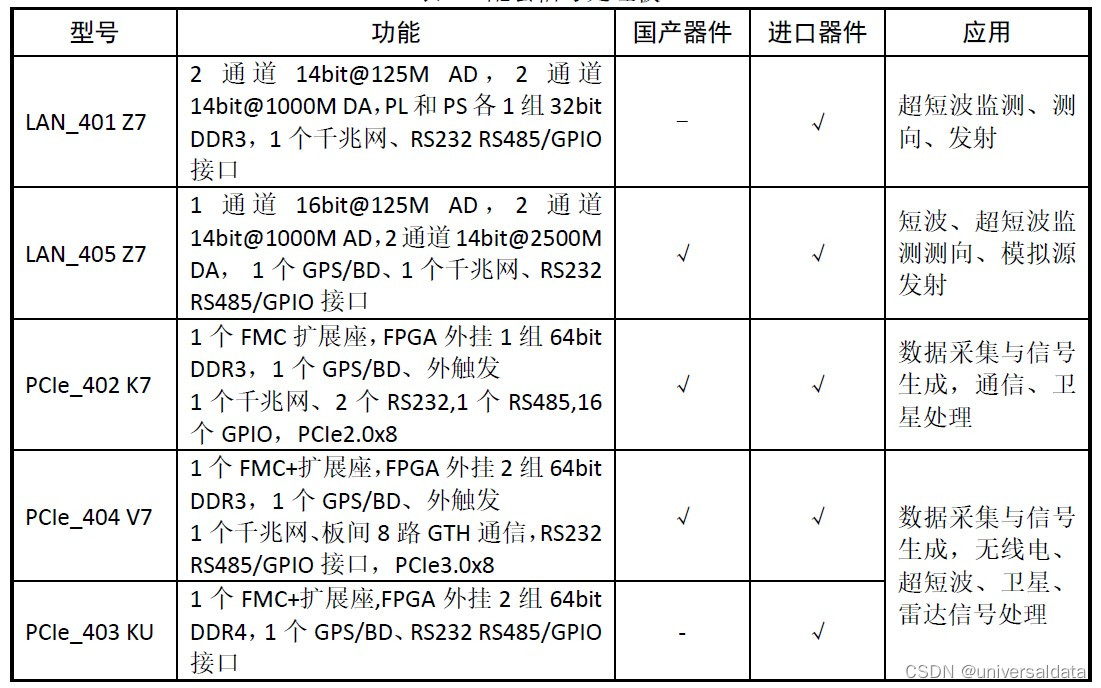

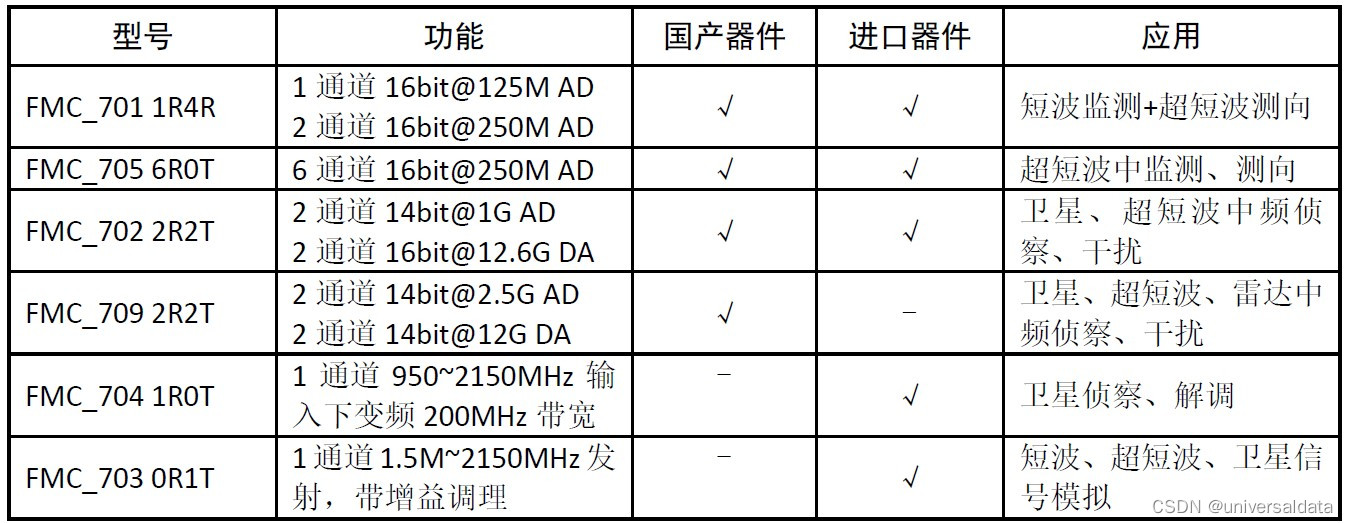

可配套的AD/DA FMC子卡（另购）：

 公司其它信号处理模块（另购）：
