概述
这个，一二三四，分得很随意，主要是，自己啥时候写的。。
A.逻辑函数的表示方法：
类似高中学的函数表示方法，图表法（取点），画图法，式子。
逻辑函数则多出来一个 波形图 的表示方法

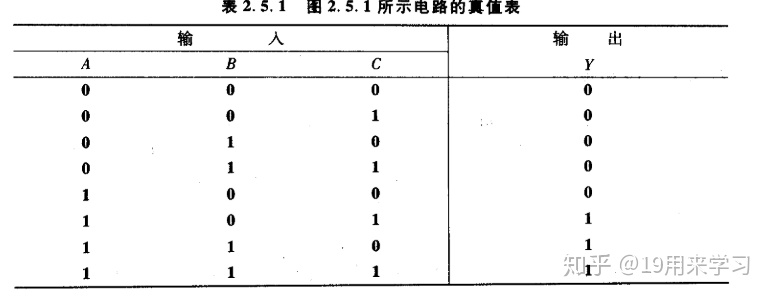

真值表：

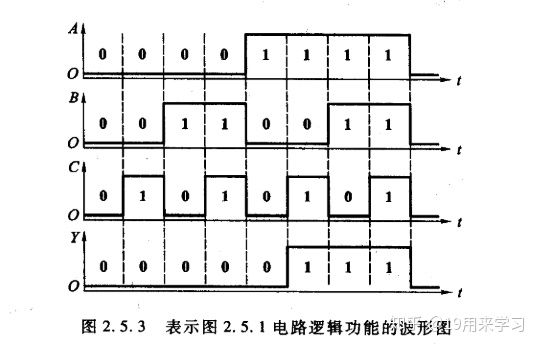

2.波形图
3.逻辑式

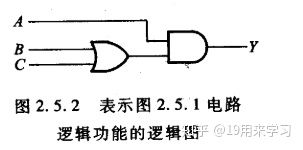

4.逻辑图
可能你想说，怎么没有实际电路图，因为那个不够直接。
B.各个方法之间的转换：
练就完事
C.逻辑函数的两种标准形式
最小项：把逻辑式拆成相乘的加和
最大项：把逻辑式拆成相加的乘法
比如说Y=（A·B）+（C·D），这是相乘的加和--------最小项A·B
Y=（A+B）·（C+D），这是相加的乘法，-------最大项A+B
这些大小项，是为了化简逻辑式服务的。
C.化简逻辑式的方法
1.公式法
硬着头皮化，裂项，配项，消因子
2.卡诺图化简：
把具有逻辑相邻性（就是差别不是很大的）最小项，在几何位置上相邻拍列

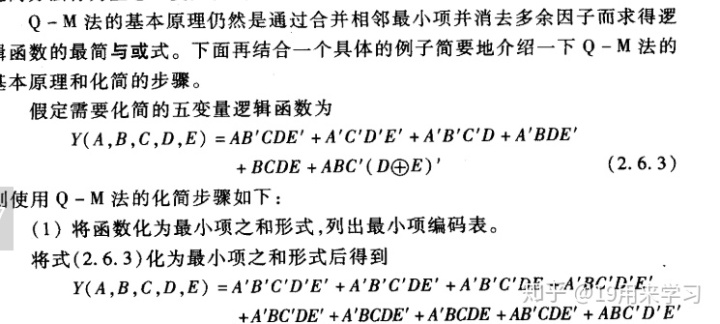

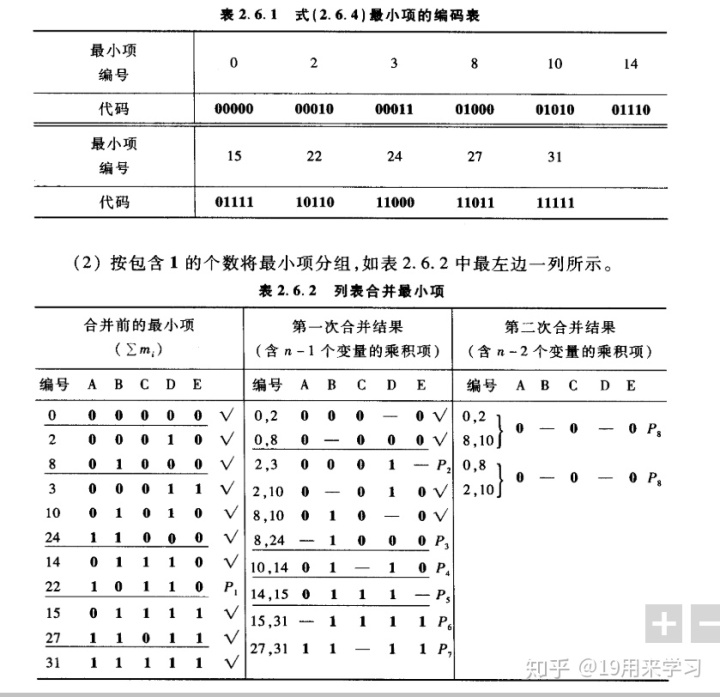

书上还介绍了个适合计算机编程序的Q-M方法，我就不多说了。放两张图，要是想细究的再google。
哇咔咔咔
写作业
2020.02.26
今天写完作业了。觉得比较重要的逻辑函数化简公式是：
(A·B)`= A`+B ` A`·B`= （A+B)`
A+A`B=A+B A+AB=A
以及如何用真值表推逻辑式：
把Y=1那一行列出来，每一行作为“和”的组成，取值为1为正，为0为反
这个。看Y=1的一共3行。Y=A`B`C(第二行)+A`BC`(第三行)+AB`C` (第五行)
欧克。这样我们就混过了本书的第二章( o=^•ェ•)o ┏━┓
