概述
为何叫脉冲触发？

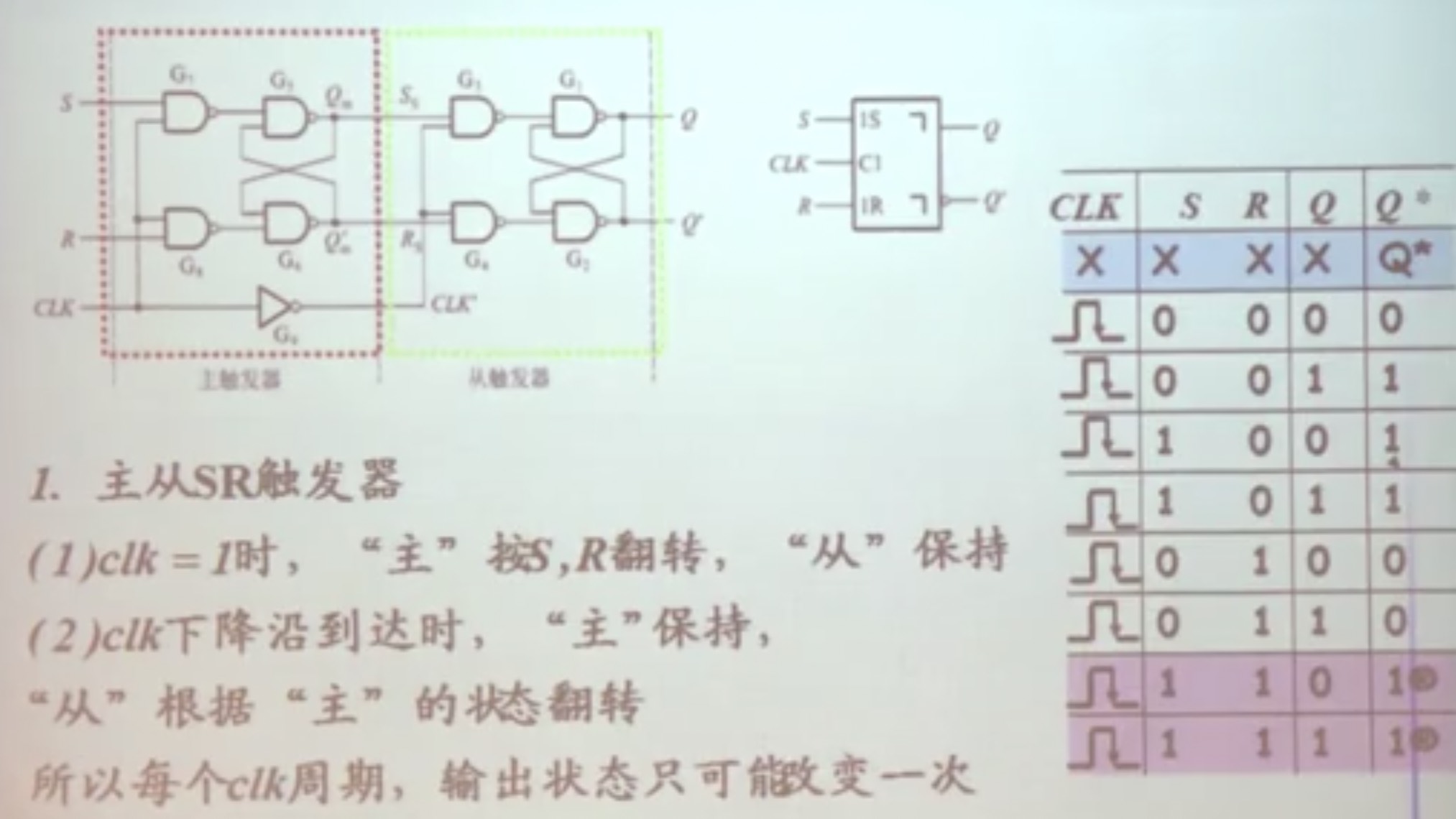

我的理解：以图中的下边沿有效为例，当时钟为1时，主触发器有效，1切为0后，从触发器有效；在时钟为1的过程中，S、R端的状态均对最终的输出有影响，而不仅仅是由1切换到0时的短暂时间有效，所以称为脉冲触发。
注意：由理解也可知道：上图右方的表仅可在时钟为1时S、R只有一种输入时可用，否则不可直接用。原因：比如在时钟为1时，S=1，R=0后S=0，R=0，直接查表会认为Q*=Q，而正确结果应为Q*=1。（D触发器不存在这个问题，因其不存在保持功能，所以仅看边沿值即可）
