电平触发和边沿触发的区别

        电平触发是在高或低电平保持的时间内触发，而边沿触发是由高到低或由低到高这一瞬间触发

　　在数字电平变化的电压上升沿或下降沿到一定阀值时就产生触发，是谓边沿触发。当电压达到数字电平的高或低电压一段时间后（一般是最小脉冲宽度的三分之一），才产生触发是电平触发。

　　边沿触发和电平触发基本就是触发器和锁存器的区别。

　　触发器是边沿触发，只有当时钟上升（或下降）的一瞬间，触发器会读取并锁存输入信号。输出信号仅在时钟信号上升（或下降）的一瞬间会发生变化。

　　锁存器是电平触发，只要使能（enable）信号处于高电平（或低电平），输出就会随着输入信号变化，直到使能信号变为低电平（或高电平）时，输出才会锁存，不再随输入变化。

　　以最常见的D锁存器和D触发器为例：

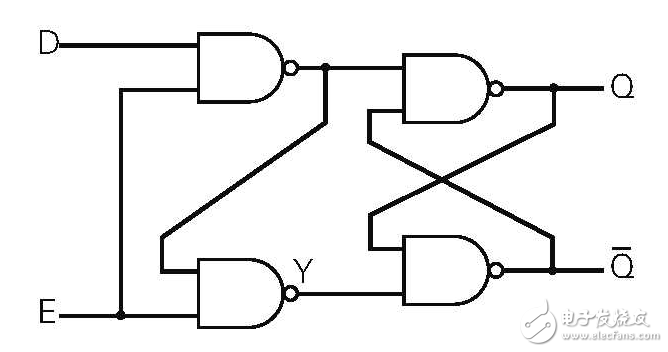

　　上图是D锁存器，右侧的两个与非门构成了RS锁存器，特点是当两个输入同时为1时，保持当前输出不变；当两个输入一个为0一个为1时，进行置位或者复位。

　　在看左侧，当E输入为0时，左侧两个与非门显然都输出1，右侧的RS锁存器处于保持状态。

　　当E输入为1时，上面的与非门输出D-，下方的与非门输出D，这一对信号进入右侧的RS锁存器，最终在Q和Q-端输出D和D-。

　　这就是高电平触发，只要E为高电平输出Q就会随着输入D改变，当E为低电平输出Q就会保持不变。你给E加一个反向器就变成了低电平触发。

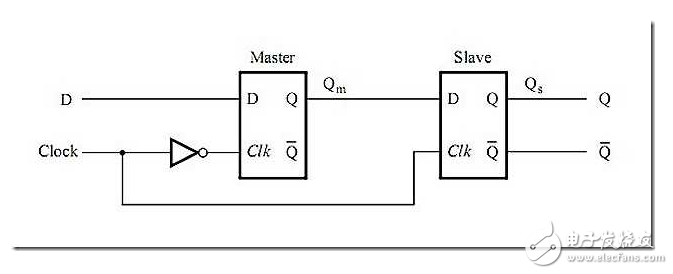

　　然后是D触发器：

　　D触发器就是两个D锁存器级联，同时两者的控制信号是时钟信号，并互相反向。可以看到第一级（主锁存器）的使能信号前接了一个反向器，所以第一级是低电平触发，第二级（从从锁存器）是高电平触发。

　　当时钟低电平时，只有主锁存器有效，Qm会随着D变化，但是输出Qs始终不变。当时钟高电平时，只有从锁存器有效，Qs会随着Qm变化，但是此时主锁存器处于保持状态，Qm是不变的，所以Qs也保持不变。

　　只有在时钟上升沿的时候，此时Qm还在跟随D的值，而Qs正要开始跟随Qm的值。此时D的值可以通过Qm传递到输出Qs，D触发器输出改变。

　　电平触发，就是只有高电平（1）或者低电平（0）的时候才做指定的动作，就是逻辑上的0，1触发；

　　边沿触发，就是脉冲突变触发，是有高电平向低电平转换，或者翻过来转换，这个转换过程触发一个动作，逻辑上就是0－1或是1－0

　　上升沿，就是低电平向高电平转换的瞬间（过程），比如

　　_______

　　____/ ，上升沿触发， 就是当电平从低变高时触发，0－1

　　______

　　|____ ，下降沿触发，就是当电平从高变低时触发，1－0

　　边沿触发对触发信号电压的上升或下降速率是有要求的，边沿要足够陡不能过于平缓，而电平触发则没有要求。

　　电平就是电压，高电平就是高电压，低电平就是低电压

　　高电平触发就是当电压为高就触发

　　边沿触发就是当电压由高变低或由低变高时触发

　　上升沿触发 就是当电压从低变高时触发

　　下降沿触发 就是当电压从高变低时触发

　　边沿触发：上升沿和下降沿，这个在学数电时都学过的，简单说就是电平变化那一瞬间。

　　电平触发：一般是指低电平，就是电平变为低了之后的全部时间里。

　　如果是下降沿触发，当从高至低电平转变时，触发产生。低电平保持多久都只产生一次。

　　如果是低电平触发，那么在低电平时间内中断一直有效。如果在电平没有恢复之前就退出中断程序，那么会在退出后又再次进入中断。只要不退出是不会重复触发的。做法是在退出前关闭中断，等后面有空时再打开。

　　以上就是最典型的低电平触发与下降沿触发的区别，希望大家能从上面的例子里理解、掌握低电平触发和下降沿触发，并在实际学习和工作中能够灵活运用合适的触发方式。

转自：http://www.elecfans.com/analog/20171114579063.html?v=pc
