《数字电子技术基础》第5.3、5.4、5.5节学习笔记

5.3 电平触发的触发器

一、电路结构和工作原理

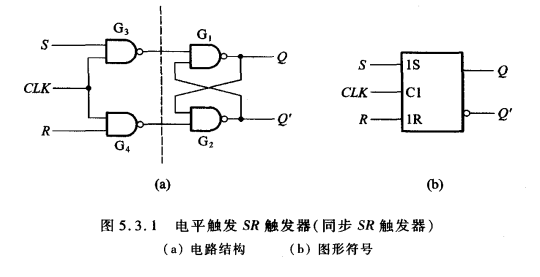

在电平触发的触发器电路中，除了置位与复位输入端又增加了一个触发信号的输入端，来控制触发器是否有效，通常触发信号称为时钟信号（CLOCK），记作CLK。因此可以用于同步电路中。如将SR锁存器加入控制端CLF，变为SR触发器。

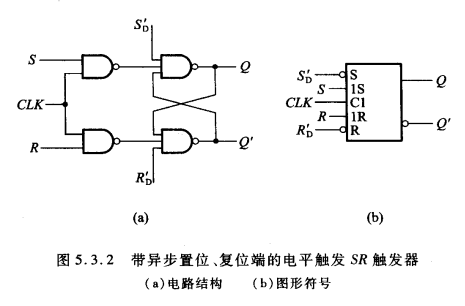

在某些应用场合，有时需要在CLK的有效电平到达前预先将触发器设置成指点状态，因此加入了两个提前控制端。在正常工作时控制端均处于高电平。

 二、电平触发方式的动作特点

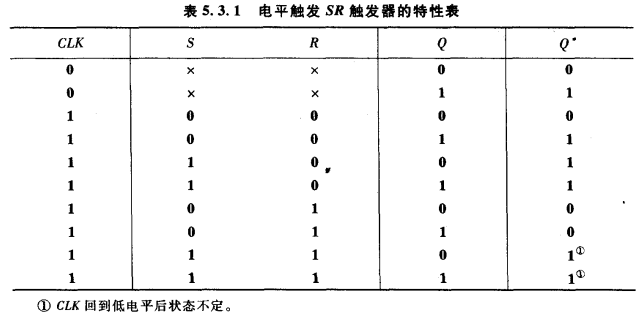

1. 只有当CLK变成有效电平时，触发器的控制端才有效，并按照输入信号将触发器的输出置成相应状态。
2. CLK=1时，SR触发器实现的是SR锁存器功能；CLK=0时，则保存回到0以前瞬间的状态。当CLK=1器件SR的状态多次发生变化，那么SR触发器也随之改变，如果出现干扰时并不能进行屏蔽，故抗干扰能力差。

5.4 脉冲触发的触发器

一、电路结构和工作原理

为了解决电平触发器的问题，提高触发器的工作的可靠性，希望在每个CLK周期里输出端的状态只能改变一次，为此出现了脉冲触发的触发器。

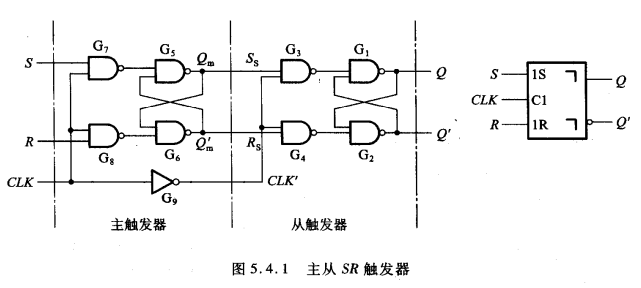

当CLK为高电平时，主触发器有效对SR端进行存储，从触发器无效；只有当CLK为低电平时，主触发器无效，从触发器对主触发器存储的值进行判断输出。（下降沿触发）

 整体对外状态克服了在CLK=1期间触发器输出状态可能发生多次翻转问题。但由于主触发器本身是电平触发CLK=1期间主触发器的状态也会随着SR状态变化而变化。

二、脉冲触发方式的动作特点

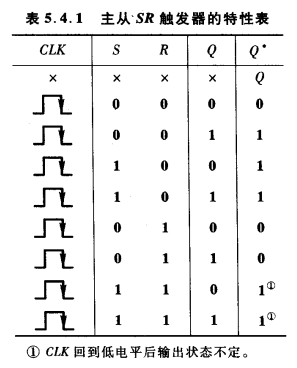

1. 触发器的翻转分为两步动作。第一步CLK=1，主触发器接受输入端的信号，从触发器不发生变化；第二步，CLK下降沿到来时从触发器按照主触发器的状态翻转，因此最后输出状态发正在CLK的下降沿（当CLK为低电平有效时，输出发生在上升沿）。
2. 因为主触发器是电平触发的，所以在CLK=1时，主触发器一直处于运行状态。

5.5 边沿触发的触发器

一、电路结构和工作原理

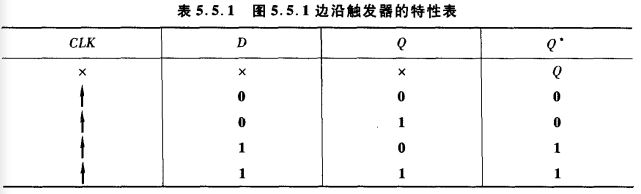

为了提高触发器的可靠性，增强抗干扰能力，希望触发器的次态仅仅取决于CLK信号的下降沿（上升沿）到达时刻输入信号的状态。而在次之前和之后输入状态变化对触发器的次态没有影响。

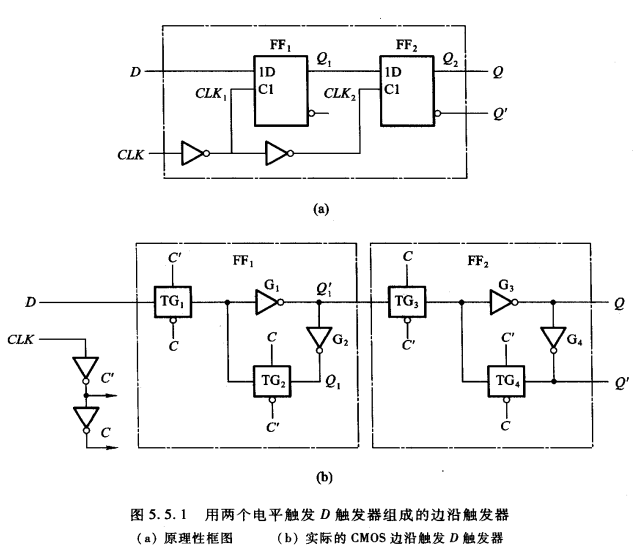

1、用两个电平触发D触发器组成的边沿触发器

 当CLK=0时，C'=1,C=0，此时TG1导通TG2截止，主触发器输出跟随输入状态，TG3截止TG4导通，从触发器输出处于自锁状态。

当CLK=1时，相反。而在CLK=0 -> CLK=1时，发生了从主触发器想从触发器传输状态。

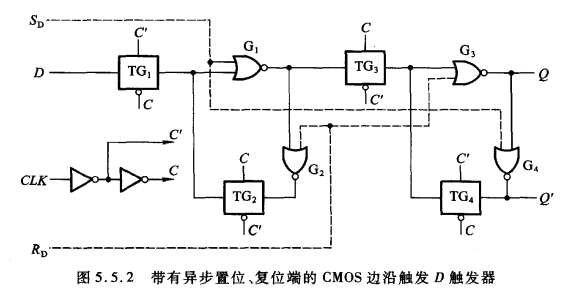

 为实现异步置位’复位功能，引进SD和RD信号。

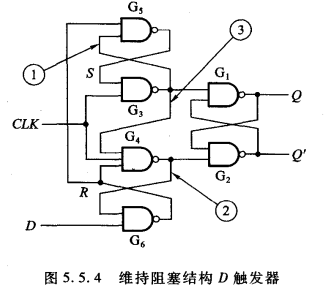

 2、维持阻塞触发器

边沿触发器的另一种电路结构形式是维持阻塞结构，TTL中较多。

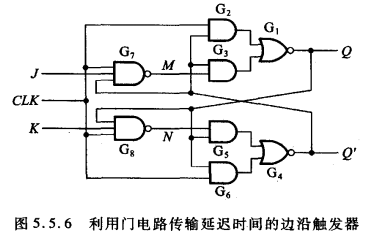

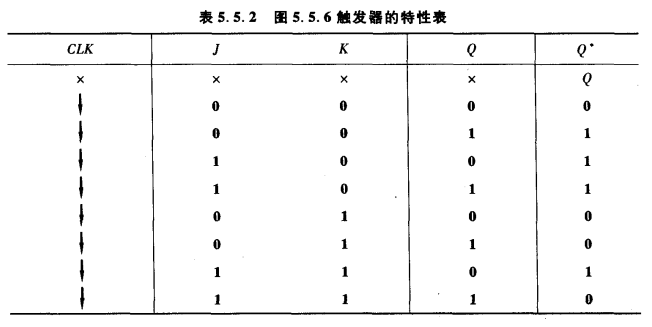

 3、利用门电路传输延迟时间的边沿触发器
