一是用时钟触发器和门电路进行设计；

二是用集成计数器构成。集成计数器一般都设有清零输入端和置数输入端，且无论是清零还是置数都有同步和异步之分，例如清零、置数均采用同步方式的有集成4位二进制同步加法计数器74163；

4位二进制同步可逆计数器74193、4位二进制异步加法计数器74197和十进制同步可逆计数器74192。

4位二进制同步加法计数器74161和十进制同步加法计数器74160，用于异步归零和同步置数。如CC4520，74190，74191，74290具有异步归零，设置“9”的功能。

扩展资料：

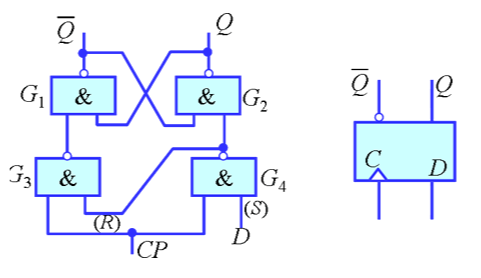

当触发器翻转时，当CP＝1时，输入信号被阻塞。这是因为当G3和G4打开时，它们的输出Q3和Q4的状态是互补的，即其中一个必须为0。如果Q3为0，则由G3输出到G5输入的反馈行将阻塞G5，即阻塞D到基本RS触发器的路径。

反馈线起着保持触发器处于状态1和防止触发器变为状态0的作用。因此，反馈线路称为设定1维护线路和设定0阻塞线路。

当Q4为0时，G3和G6被阻塞，到基本RS触发器的d端路径也被阻塞。从Q4输出端到G6的反馈行起着保持触发器处于0状态的作用，称为0的维护行。从Q4输出到G3输入的反馈线路阻止了设置1的触发器，这被称为设置1阻塞线路。因此，该触发器通常被称为维护阻塞触发器。

参考资料来源：百度百科－D触发器
