概要

Host-NCP环境搭建好后，怎么测试验证zigbee功能，怎么将Host集成到自己的应用中，应该是大部分使用者关心的问题。芯科公司为此提供了一套基于Nodejs和ReactJS的Web应用例子“gateway-management-ui”来指引开发。如下图所示，通过web可视化界面，使用者可以简单、快捷地体验ZigBee的各种功能，主要包括：网络配置、网络开放、设备加入、设备信息查看、设备控制、设备属性读取、设备应用绑定等；大部分功能都是基于芯科ZigBee 插件应用实现的，稳定性和可用性都比较高，“久经考验”。

本人觉得使用“gateway-management-ui”，对使用者来说，有以下几点意义：

1.理解Host作为外部应用和ZigBee应用之间的一座桥梁，应当怎么为上层应用提供服务能力；（从整体架构设计的角度，理解Host的定位）

2.理解应用如何从依赖于callback回调的编程模式，转变为通过mqtt方式实现“订阅“-“发布”的编程模式；（移动互联网、云端应用的概念）

3.有助于使用者更加快速地将应用与各大物联网平台对接。（微信、阿里等）

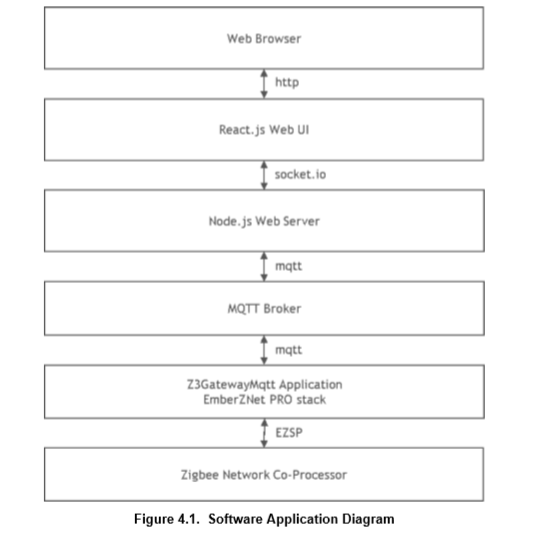

软件架构

在《ug129-zigbee-gateway-ref-design-guide.pdf》文档中的第4章节，有具体的描述。

软件安装

1.gateway-management-ui最新版本可以在https://github.com/SiliconLabs/gateway-management-ui获取；

2.gateway-management-ui运行，需要nodejs、npm环境，而且对版本可能有一点要求（nodejs版本过高，可能运行失败）。

目前，在本人电脑上能正确运行的环境如下：

NodeJS: v10.15.0

npm:6.4.1

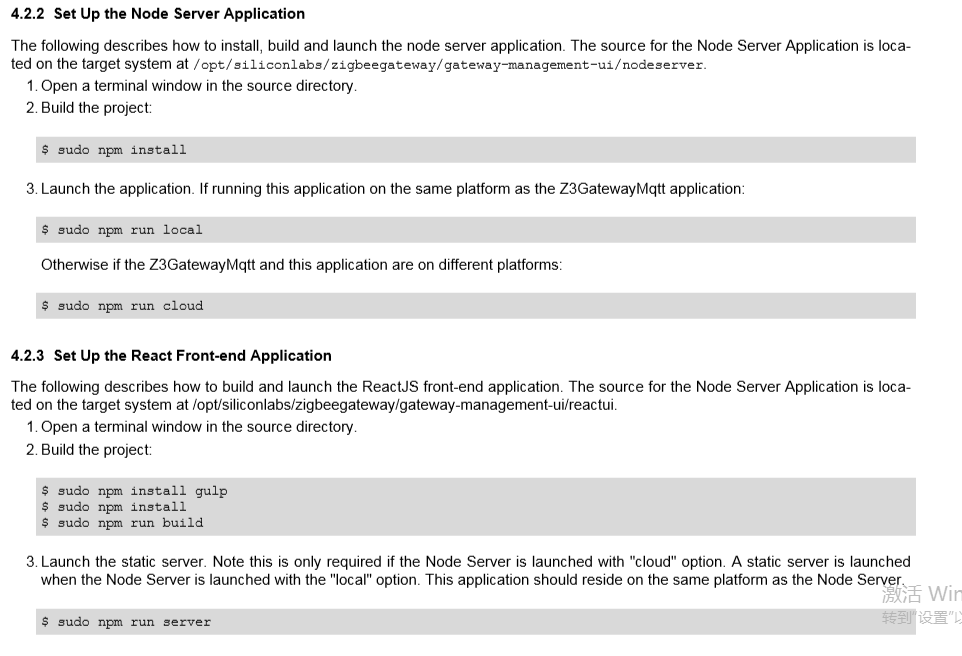

3.下载代码后，需要分别进入nodeserver目录、reactui目录进行依赖安装和应用部署（和大部分node应用一样），具体可以参考文档4.2.2章节，如下图所示

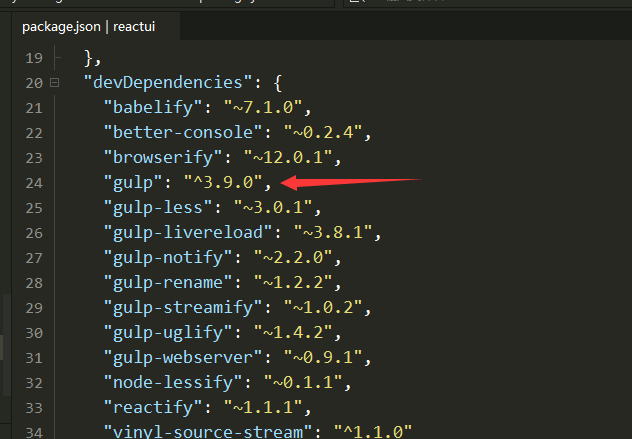

特别注意：npm 安装gulp时，需要带上版本号@3.9.0；因为现在gulp最新版本4.x为，在语法上和3.x有较大出入；reactui中用到的是3.x的语法，所以只能安装旧版gulp

备注：如果后续调整了reactui中的资源文件（页面、js或图片等），都要执行sudo npm run build命令，重新build一下reactui项目。

软件配置

几个重要的配置文件：

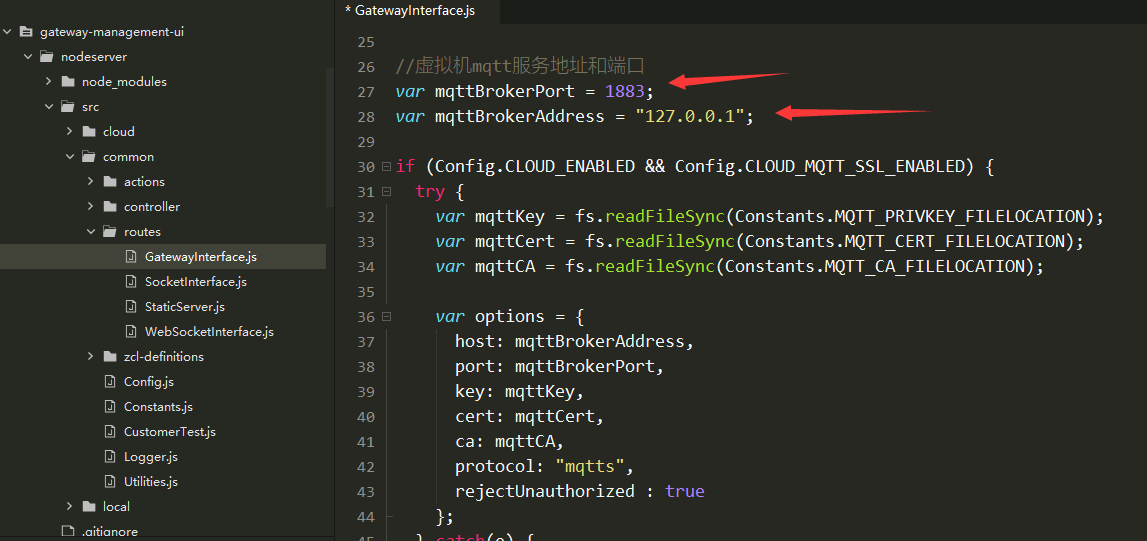

1.mqtt服务地址和端口配置：位于nodeserversrccommonroutesGatewayInterface.js文件中，如下图所示

var mqttBrokerPort = 1883;
var mqttBrokerAddress = "127.0.0.1";

2.nodeserver与reactui间socket通讯的配置：位于nodeserversrccommonroutesSocketInterface.js文件中，如下图所示

备注1：socket端口需要与reactuisrcjsConfig.js文件中的端口保持一致，如下所示

备注2：socketio默认使用polling方式，如果需要支持微信小程序通讯，需要采用websocket方式，而且客户端需要使用支持微信小程序的socketio版本

var Config = {}

Config.gatewayAddress = window.location.hostname + ':9010';

module.exports = Config;

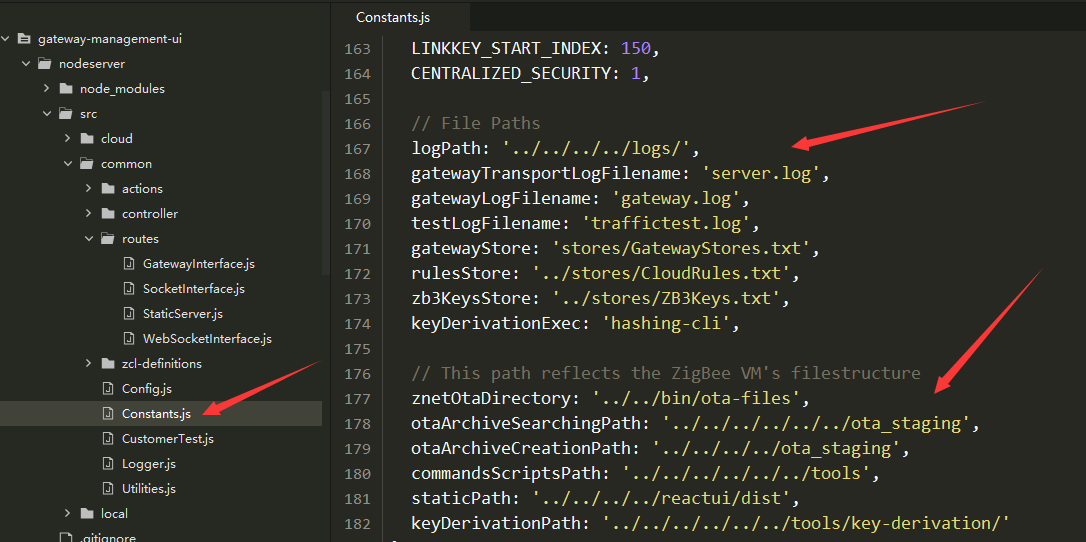

3.nodeserversrccommonConstants.js配置了日志目录、ota文件存放目录、外部程序目录（包括installcode生成key的外部程序路径），如下图所示

ZigBee功能验证

1.网络配置

点击网络配置按钮

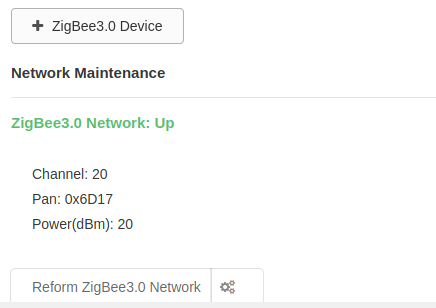

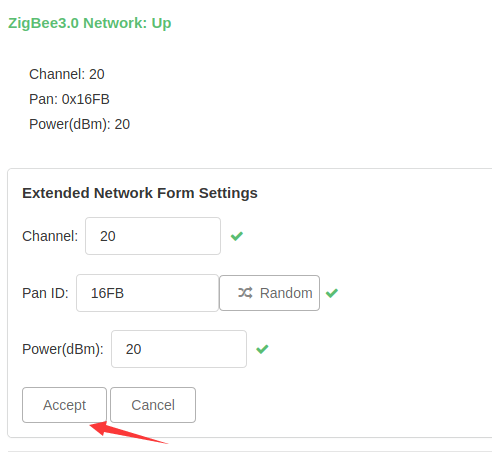

设置好网络参数（通道、PANID），accept后，可以看到新的网络生效。（界面显示先停止已有网络，然后新的网络生效）

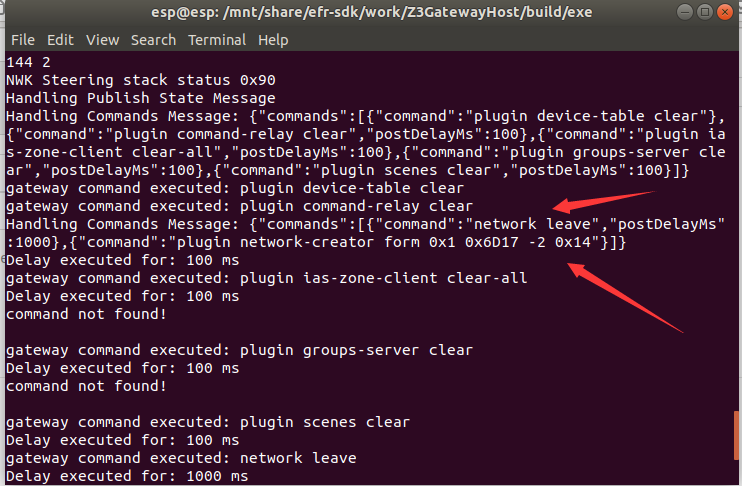

在Z3GatewayHost的命令行面板可以到以下日志：

说明Host收到mqtt的命令后，转换为调用对应插件命令，在配置网络的操作中，主要的mqtt命令为

{"commands":[{"command":"plugin device-table clear"},{"command":"plugin command-relay clear","postDelayMs":100},{"command":"plugin ias-zone-client clear-all","postDelayMs":100},{"command":"plugin groups-server clear","postDelayMs":100},{"command":"plugin scenes clear","postDelayMs":100}]}

{"commands":[{"command":"network leave","postDelayMs":1000},{"command":"plugin network-creator form 0x1 0x6D17 -2 0x14"}]}

2.设备入网

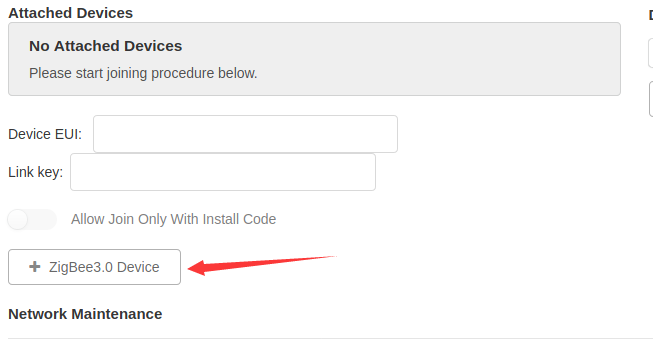

点击新增ZigBee设备按钮，打开网络。（界面提示设备180秒的入网倒计时）

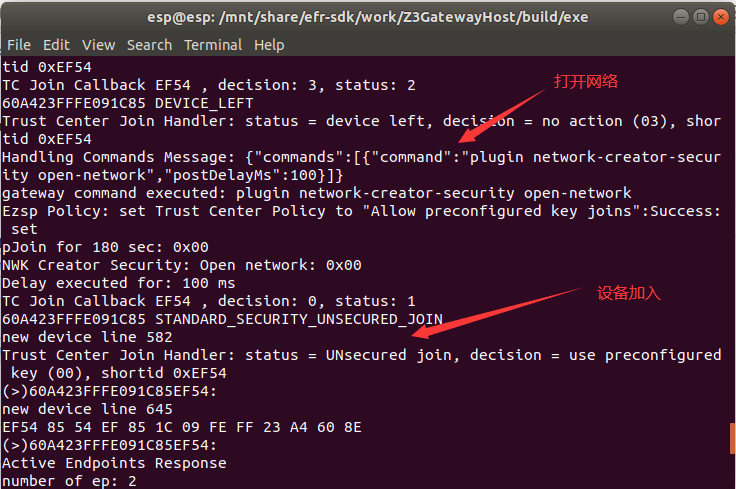

让终端设备按正常进行加网请求，可以看到设备正常入网，Z3GatewayHost日志如下：

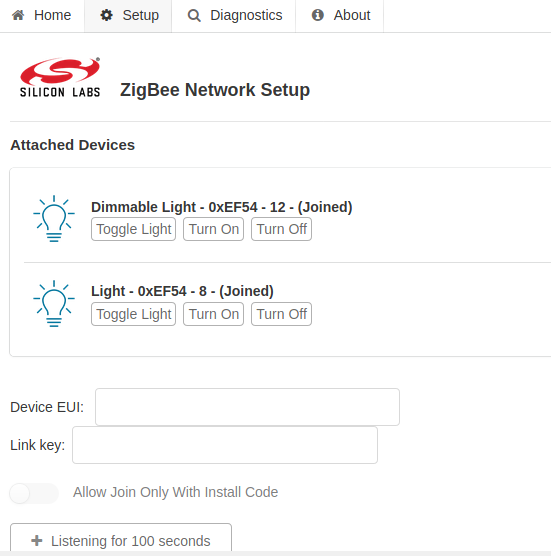

设备加入网络后的展示

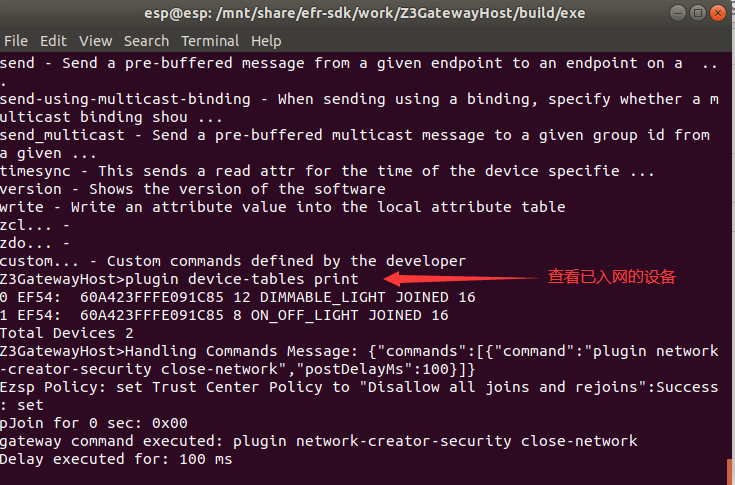

在Z3GatewayHost 的命令行下，通过plugin device-tables print命令可以看到已经加入的设备

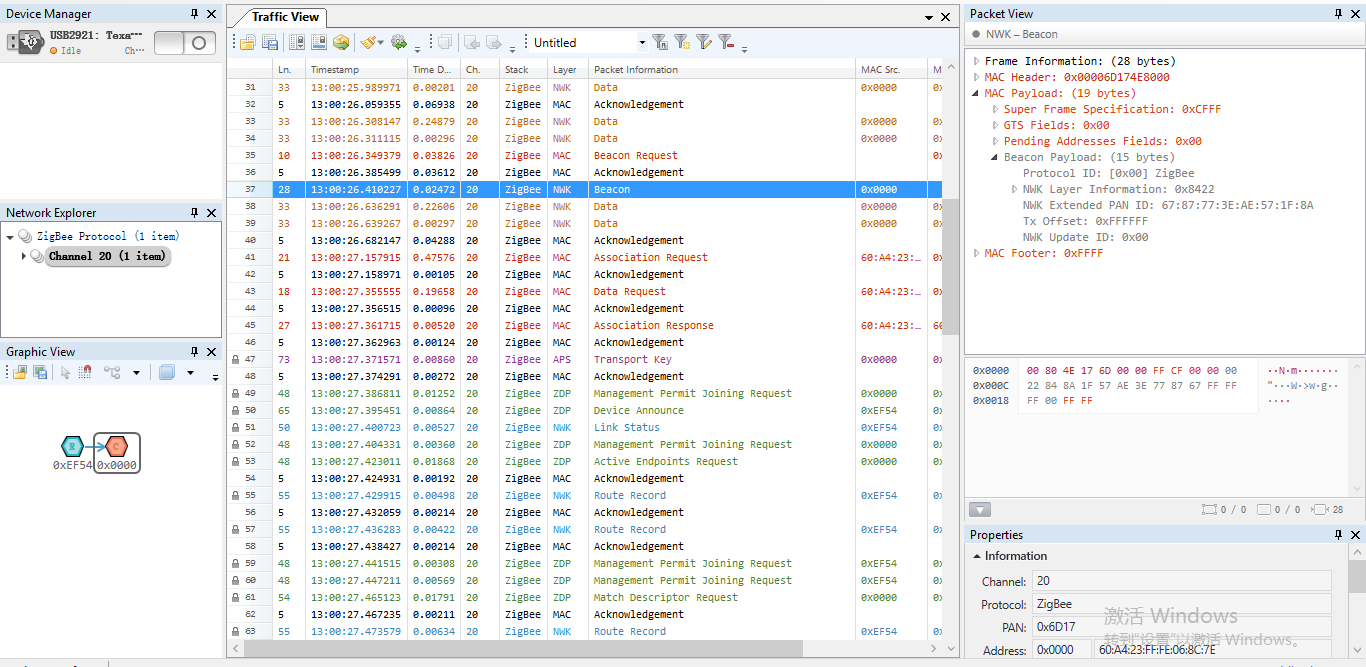

在抓包软件中可以看到整个入网流程日志

在设备入网的操作中，主要的mqtt命令为

{"commands":[{"command":"plugin network-creator-security open-network","postDelayMs":100}]}

3.设备属性读取

ZigBee一个优势是在传感器领域指定了一套规范，包括对设备属性的读写、对设备的控制等，从而能实现不同厂家设备间“互联互通、数据共享”（理论上）。而其中zcl是实现这些功能的最主要手段。

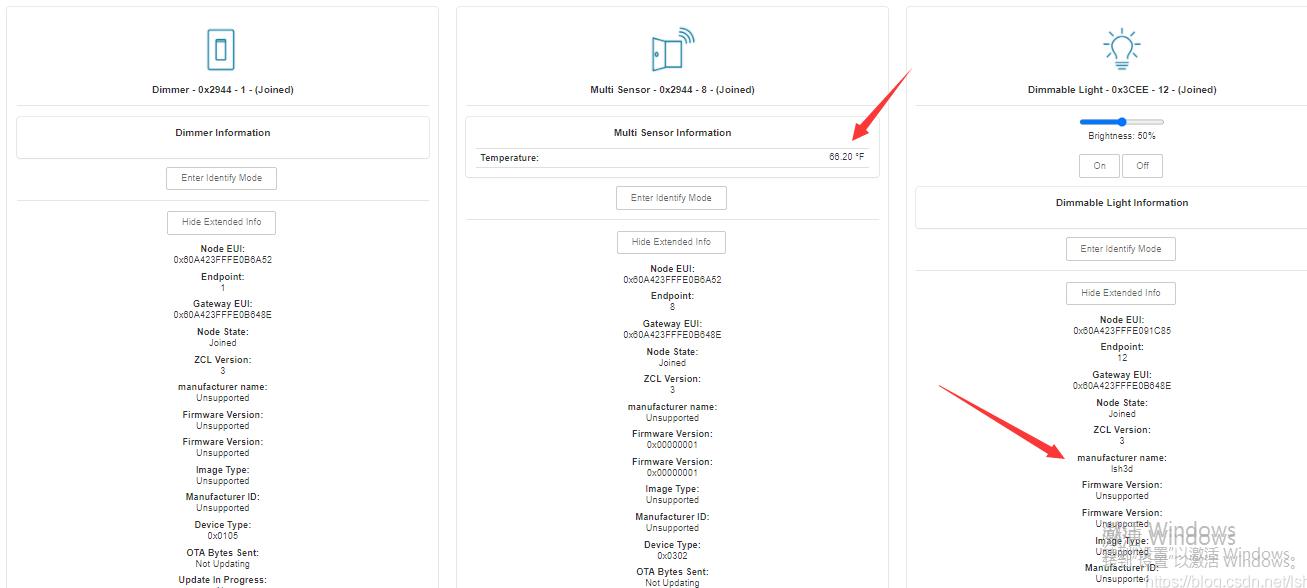

在gateway-management-ui中可以在“Home”标签页下面，看到相关设备的属性，例如下图所示的温度传感器显示的温度，终端的manufacturer name，这些属性都是通过标准的zcl方式进行读取。

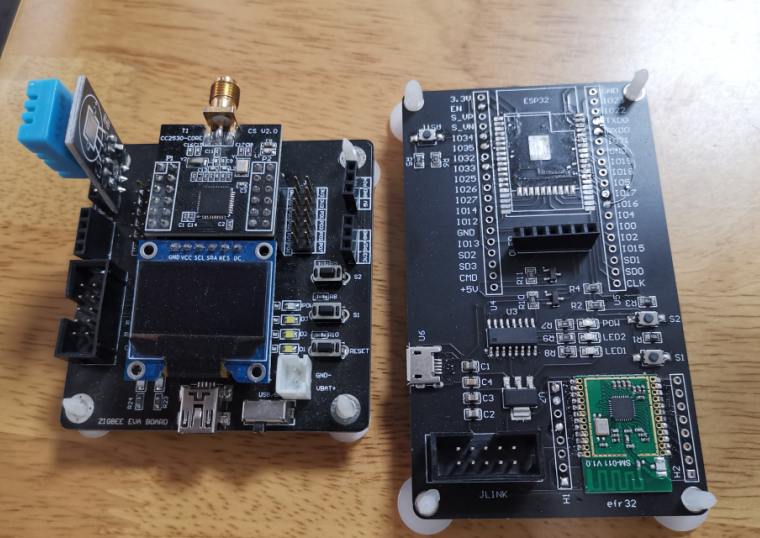

无论你的模组是efr32的，还是cc2530的，或者其他厂家的；都能通过zcl进行设备控制。（后面专门写一篇cc2530和efr32在实现同一个zigbee功能中的差异性）

所以，这里应当作为重点来分析掌握一下。

流程分析：reactUI界面-》node server-》host-》ncp

关键代码分析如下：

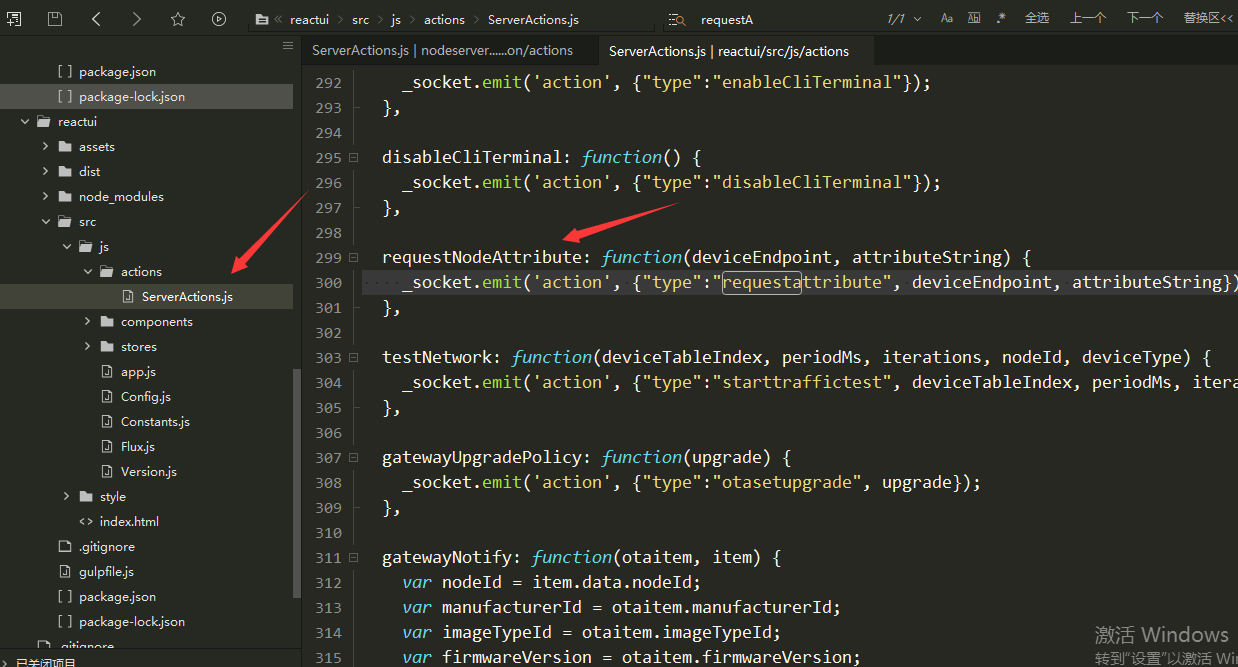

1）reactUI界面：gateway-management-uireactuisrcjsactionsServerActions.js中的requestNodeAttribute方法。

从方法的实现可以看到，它是通过socket方式（前面提到的9010端口），发送请求和参数给nodeserver（json格式的socket调用，socketIO）

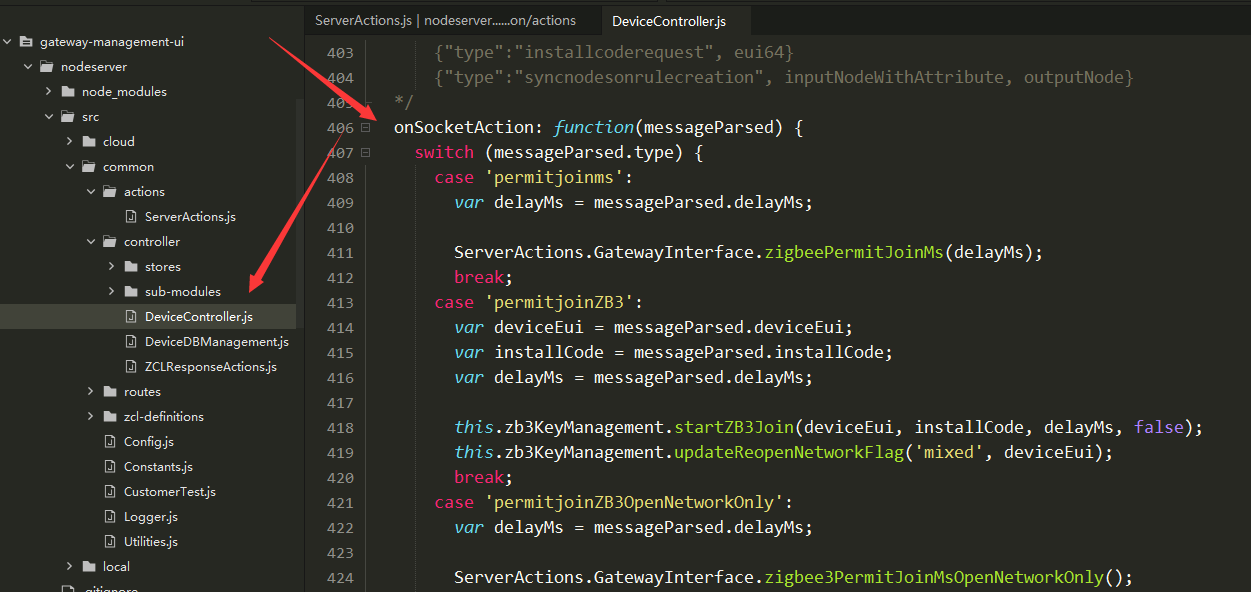

2）nodeserver：reactUI发送的socket请求，会在gateway-management-uinodeserversrccommoncontrollerDeviceController.js中的onSocketAction方法j进行处理。

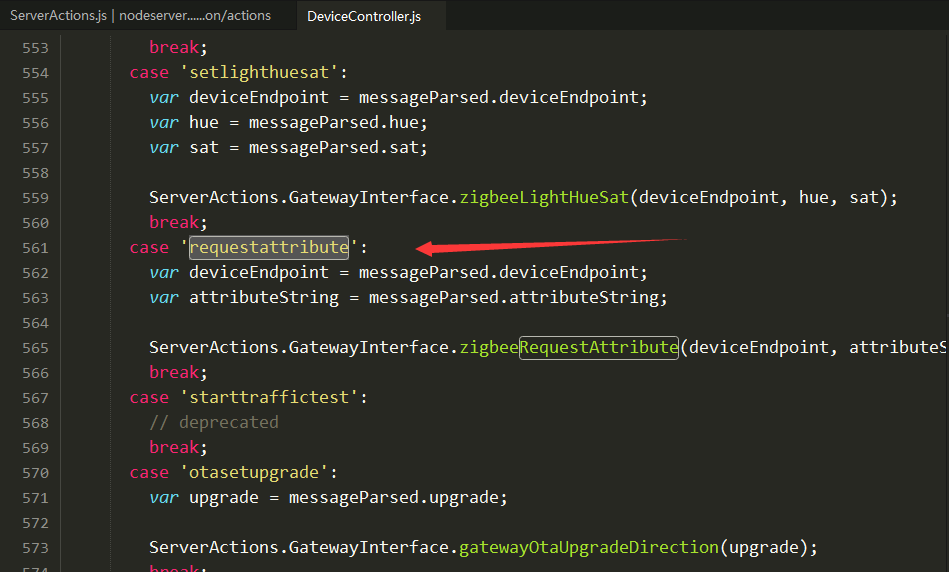

找到requestattribute，可以看到是调用ServerActions.GatewayInterface.zigbeeRequestAttribute方法。

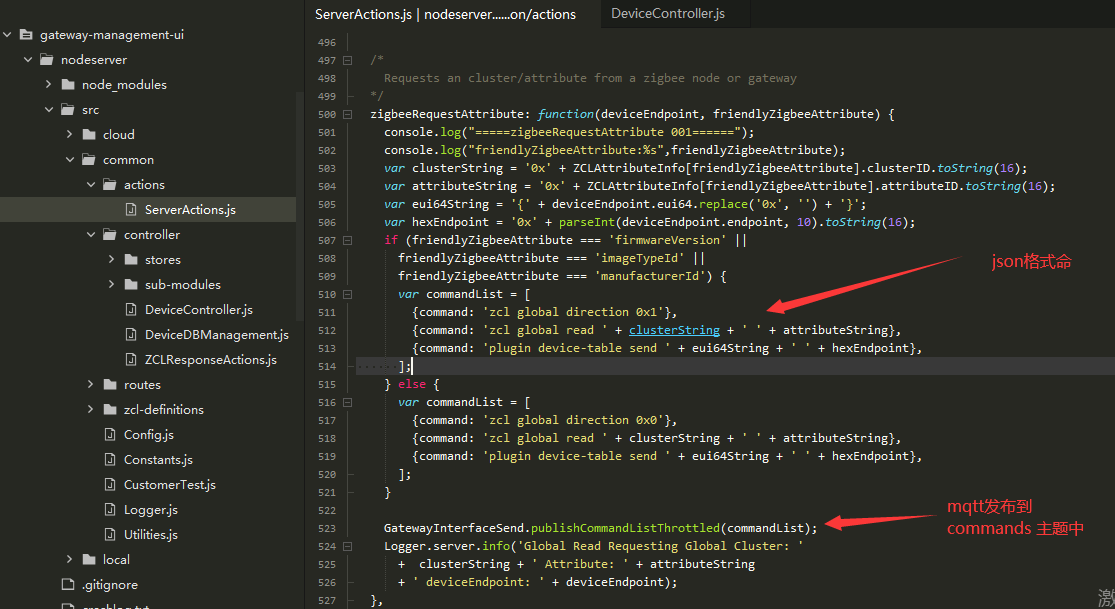

zigbeeRequestAttribute方法位于gateway-management-uinodeserversrccommonactionsServerActions.js中，打开可以看到，它的实现是将命令和参数转换为json格式，然后通过mqtt发布到对应的topic上。

重点：reactUI和nodeserver中的ServerAction.js都是重要的入口和处理文件，大部分逻辑和实现，都可以在这里找到。

3）host：因为host在ncp启动后，会通过mqtt方式订阅commands主题（具体的代码分析，在后一章esp32移植中再详细描述），这个可以从host启动的日志看到：

Subscribing to topic "gw/60A423FFFE068C75/commands" using QoS2
Subscribing to topic "gw/60A423FFFE068C75/publishstate" using QoS2
Subscribing to topic "gw/60A423FFFE068C75/updatesettings" using QoS2

所以上面nodeserver发布的命令，host会通过mqtt接收到，然后通过调用插件方式或者底层api方式，将zcl命令发送给ncp（通过ezsp协议），进行zigbee操作（具体的代码分析，在后一章esp32移植中再详细描述）。

4）ncp：ncp收到命令，处理完后，返回处理结果给host（这个过程可能是异步的？）；

那么，host怎么将结果通知给前端？答案，也是mqtt的“订阅”-“发布”

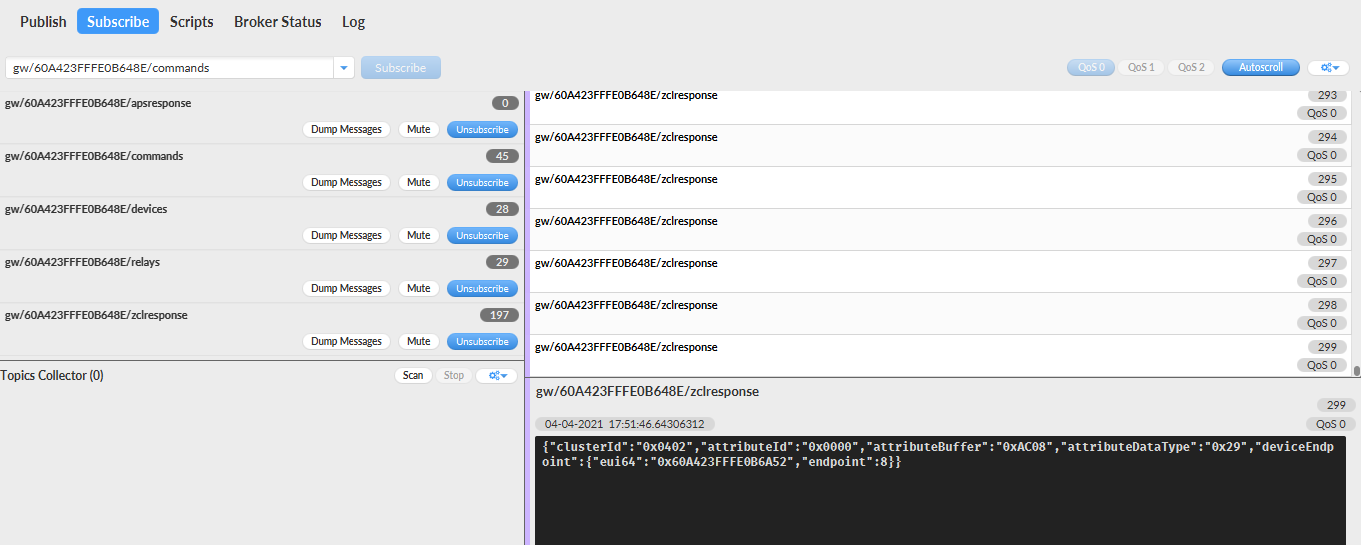

host通过mqtt方式，将处理ncp结果发布到zclresponse主题，所以只要是订阅了gw/60A423FFFE068C75/zclresponse的客户端（reactUI也好，VUE也好、微信小程序也好）都可以收到

如下图所示

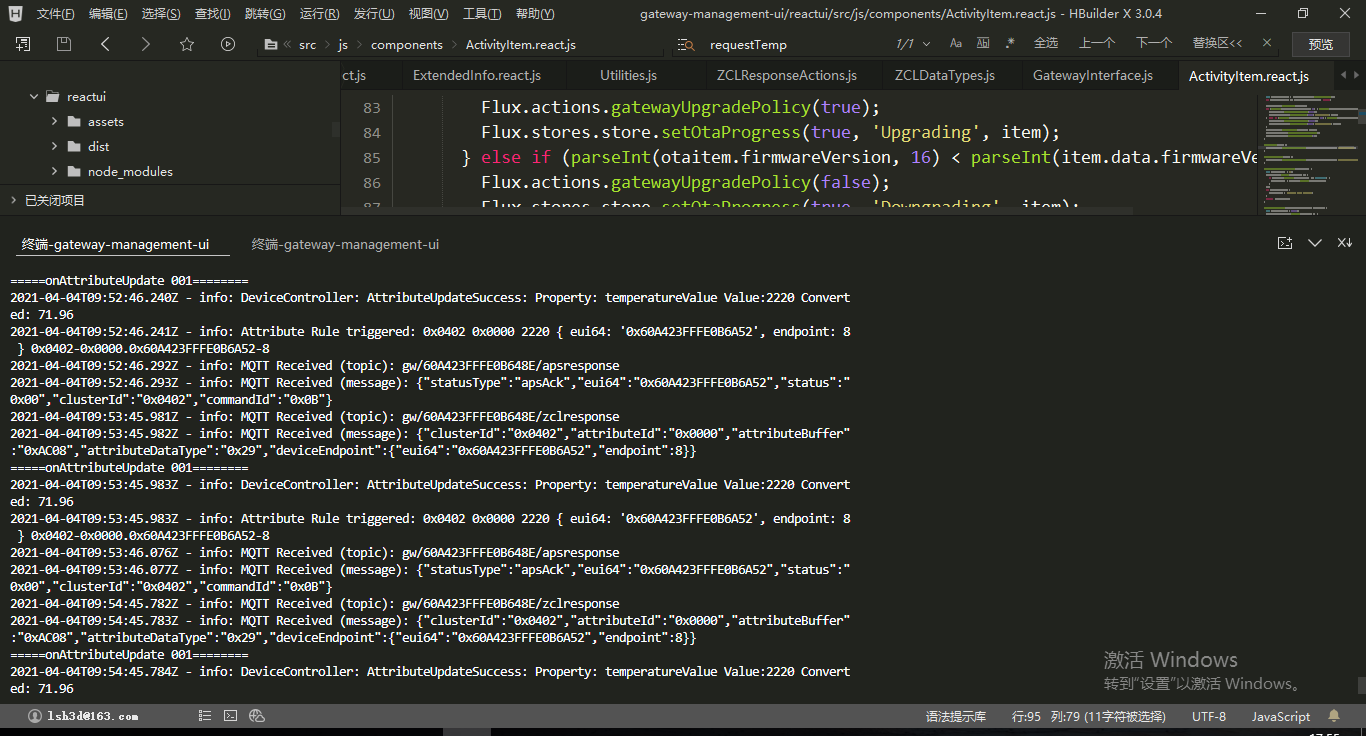

在nodeserver后台，也可以看到对应的日志输出（nodeserver做了一些数据转换、格式化的工作）

在设备属性读取的操作中，主要的mqtt命令为

{"commands":[{"command" :"zcl global direction 0"},{"command":"zcl global read 1024 0"},{"command":"plugin device-table send {000B57FFFE097874} 1","postDelayMs":100}]}

调整的地方：

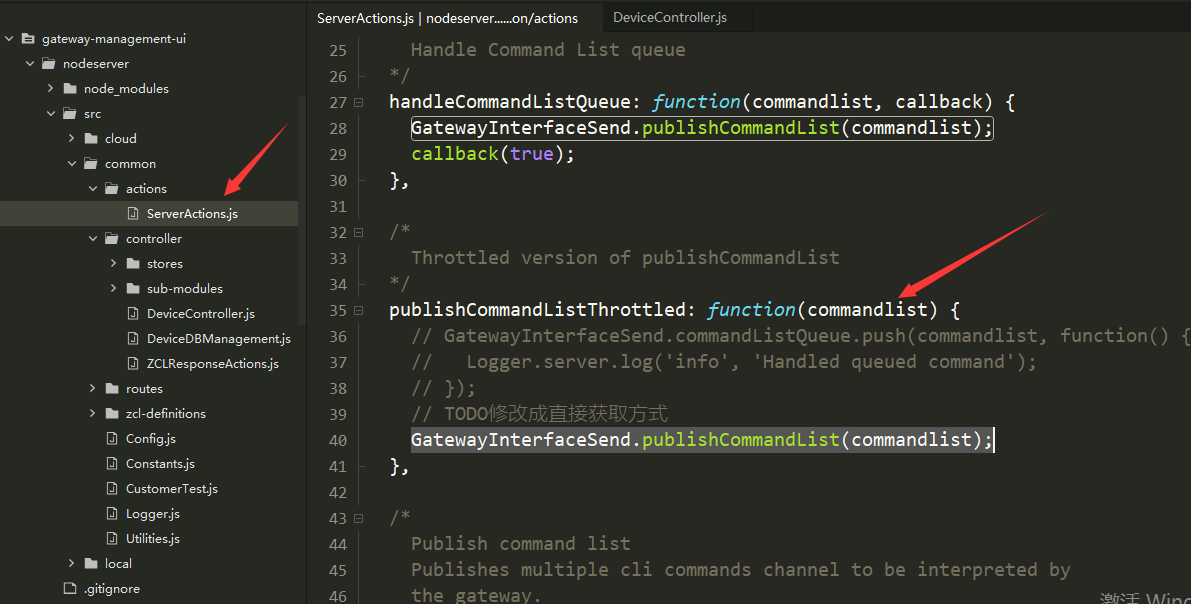

 1）在调试中发现gateway-management-uinodeserversrccommonactionsServerActions.js中的publishCommandListThrottled方法，并没有真的把数据发送到mqtt，所以先调整为直接调用GatewayInterfaceSend.publishCommandList(commandlist);

2）当zclresponse返回属性的数据类型为String的时候，nodeserver处理不正确（例如：获取manufacturer name中的字符串值），先暂时改为调用自定义方法得到字符串

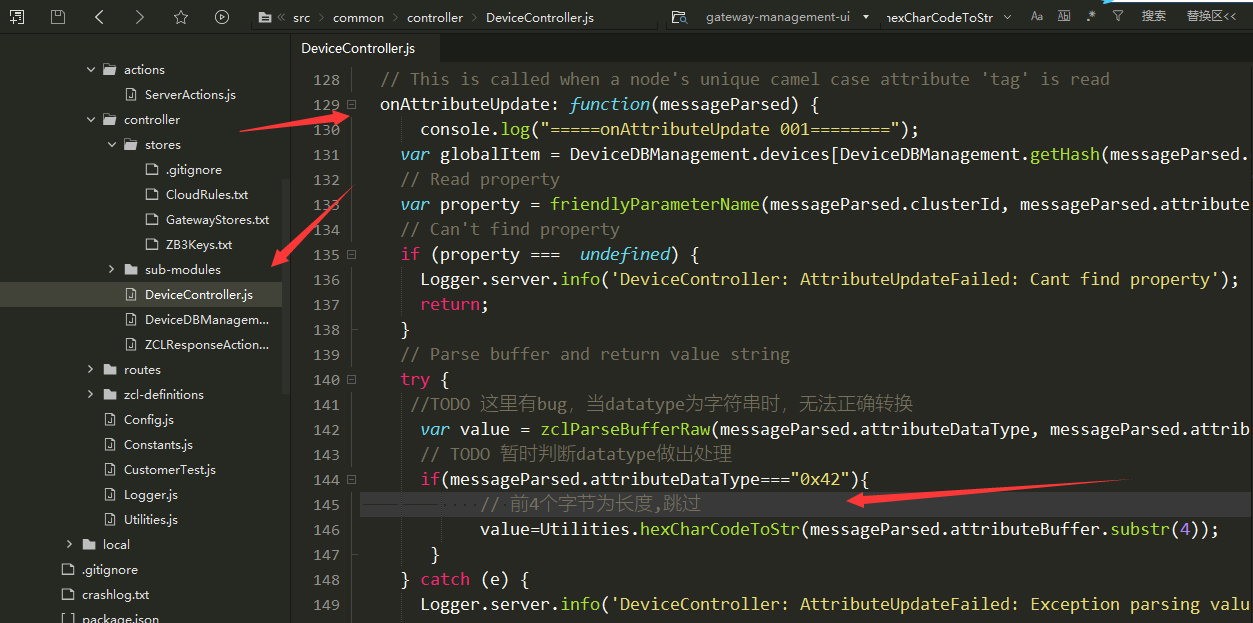

位于nodeserver中的DeviceController.js文件中的onAttributeUpdate方法

4.设备控制

设备控制主要指开、关这些常规的zcl操作，其实原理和上面设备属性读取一致，所以就不在这里详细描述了。

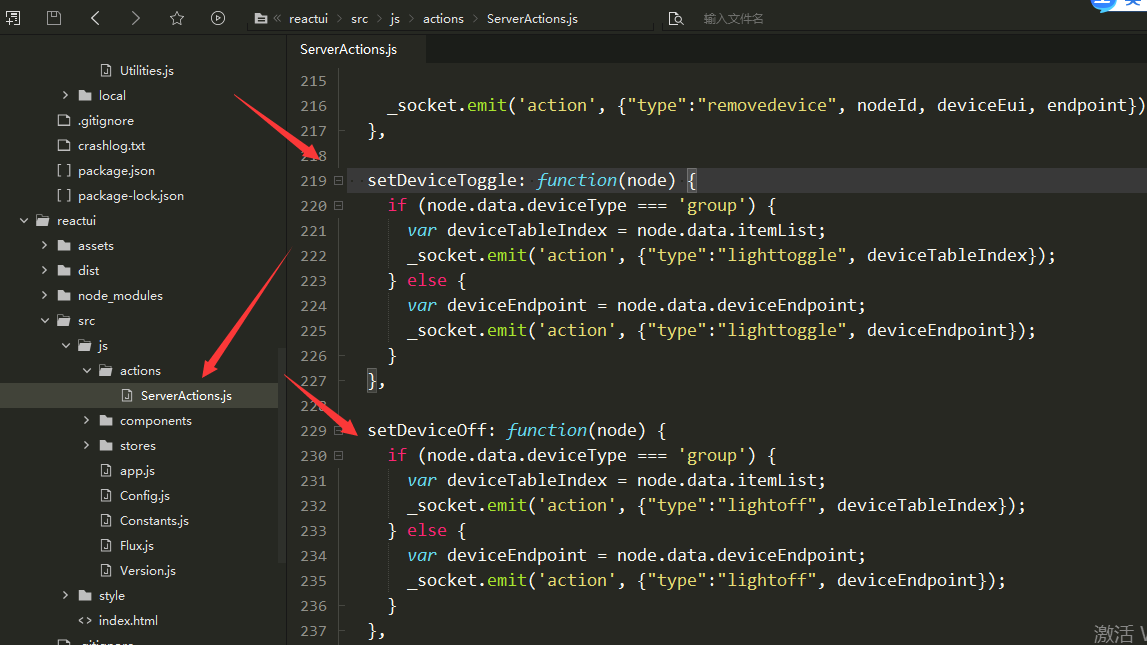

入口还是在reactUI的ServerAction.js中，它已经封装好比较细粒度的操作了，如下图所示。

在设备控制的操作中，主要的mqtt命令为：

 {"commands":[{"command":"zcl on-off on"},{"command":"plugin device-table send {00124B00213CCA01} 0x8"}]}

5.设备report参数配置

在设备report中，有几个地方要注意：

1.设备终端要打开report功能，具体而言：

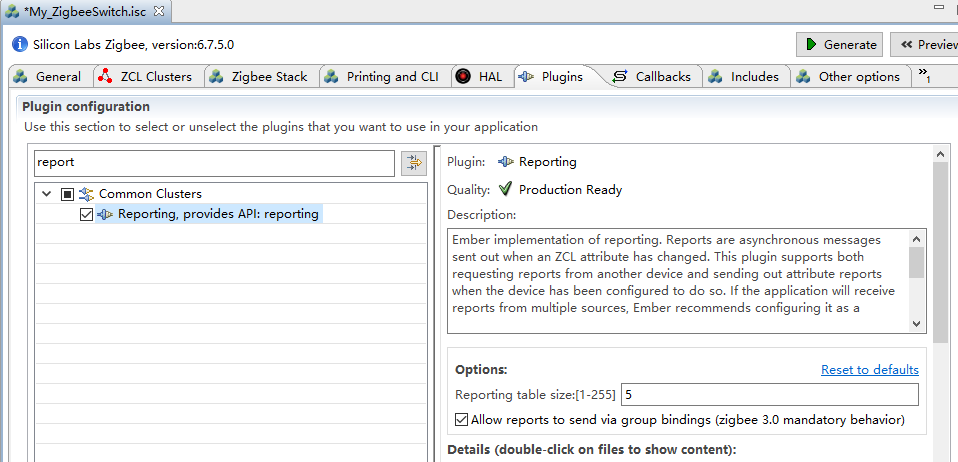

对于efr32要在plugin勾选Reporting插件，如下图所示

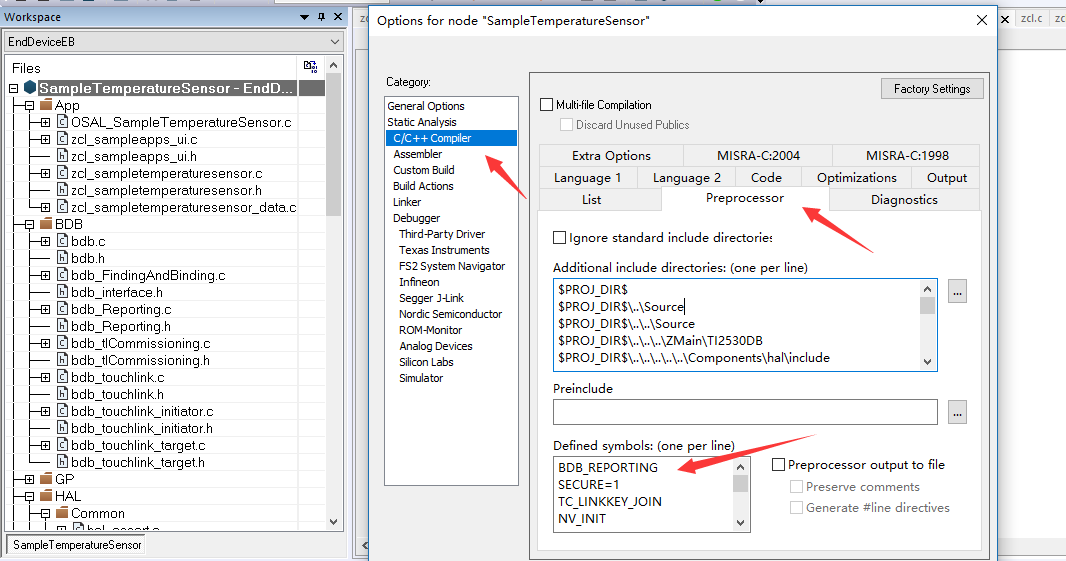

对应cc2530，要配置BDB_REPORTING编译条件

2.先将网关和reporting 终端绑定：

mqtt命令如下：

{"commands":[{"command" :"zdo bind 0x434C 1 1 0x0400 {000B57FFFE097874} {0022A30000115EDA }"},{"command ":"plugin device-table send {000B57FFFE097874} 1","postDelayMs":100}]}

备注：以上这些zcl命令、zdo命令格式，都可以在《ug129-zigbee-gateway-ref-design-guide.pdf》的第4.3  Z3GatewayMqtt Application章节找到

简单记录一下自己用到的命令

#######light 终端##############
// 绑定终端
// zdo bind 终端短地址 终端endpoint 网关endpoint 终端clusterid 终端eui 网关eui
zdo bind 0x3CEE 8 1 0x0006 {60A423FFFE091C85} {60A423FFFE0B648E}

// 设定终端属性上报配置
// zcl global send-me-a-report  终端clusterid 属性id 数据类型 最小上报周期 最大上报周期 变化值
zcl global send-me-a-report 0x0006 0x0000 0x10 0x0001 0x708 {00 01}
开关状态上报配置：最小上报时间1秒，最大上报时间1800秒 0x10代表ZCL_BOOLEAN_ATTRIBUTE_TYPE数据类型
plugin device-table send {60A423FFFE091C85} 8


######switch 终端#################
zcl global send-me-a-report 0x0402 0x0000 0x29 0x0001 0x3c {00}
温度值上报配置：最小上报时间1秒，最大上报时间60秒   0x29代表ZCL_INT16S_ATTRIBUTE_TYPE数据类型
plugin device-table send {60A423FFFE0B6A52} 8


查看设备绑定表
option binding-table print

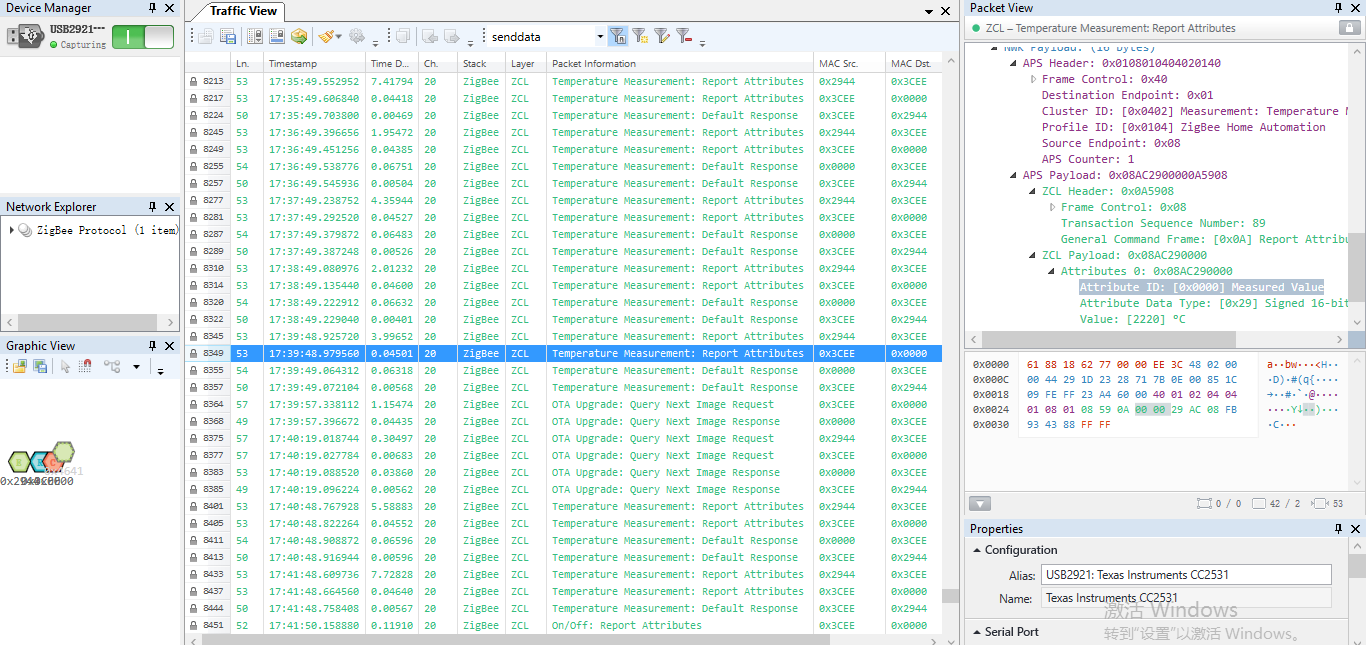

相关抓包截图

6.设备OTA

需要了解efr32终端OTA的，可以参考以下文章（感谢相关文章作者的分享，在此借以引用参考，如有涉及版权问题，请及时联系我）；

https://blog.csdn.net/weixin_42160773/article/details/101284109

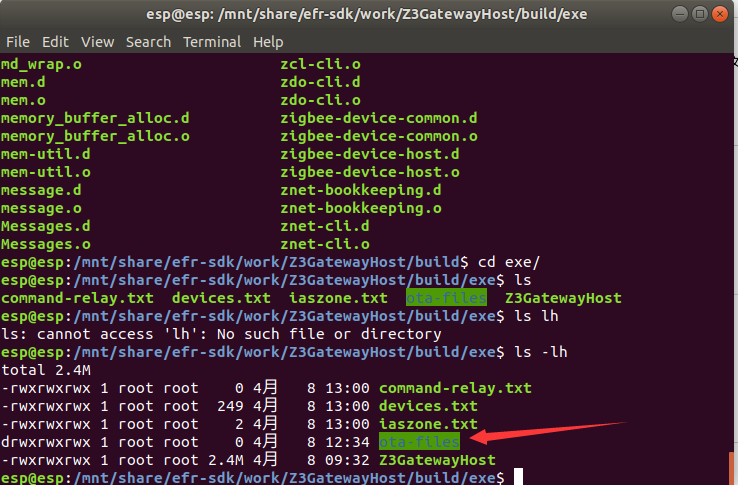

在Z3GatewayHost项目的build/exe目录下，会自动生成一个终端ota文件存放的目录ota-files

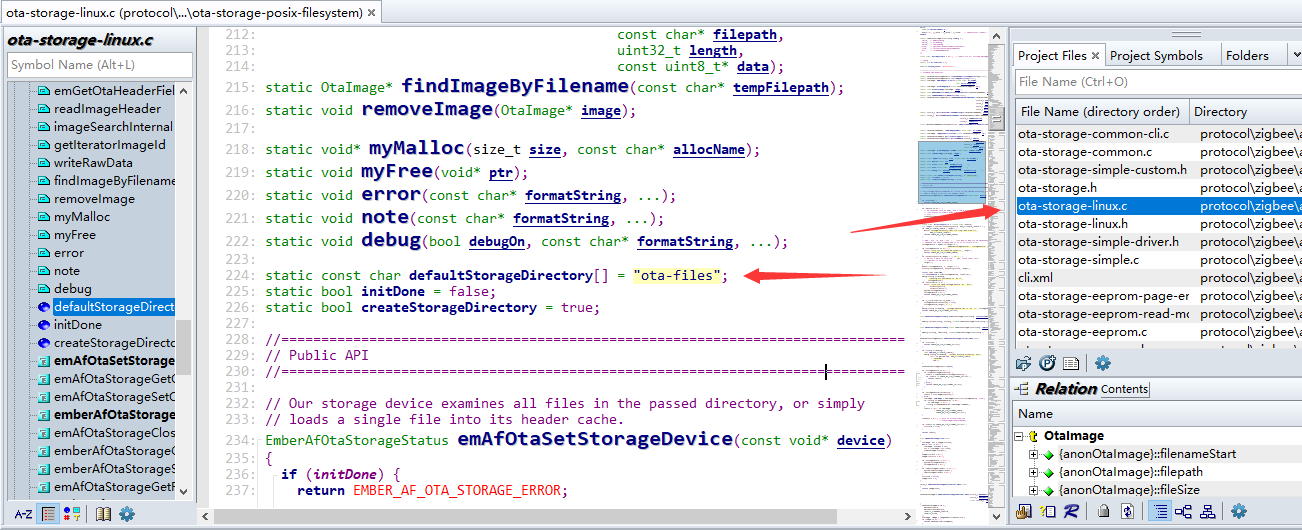

这个目录的配置是在芯科SDK中protocolzigbeeappframeworkpluginota-storage-posix-filesystemota-storage-linux.c文件中，如下图所示。

只要把终端的ota文件保存到放在这里，然后设备入网后过一段时间即可自动进行ota；也可以通过cli命令方式，指定终端开始ota操作

这里，只记录一下ota相关的一些命令；

#终端
plugin ota-client start

#host端
plugin ota-storage-common printImages
plugin ota-storage-common reload

后面esp32移植中再详细讲述怎么通过esp32到外网下载ota，存储在flash中，然后通知终端进行ota，并测试多终端一起ota的场景。

备注：

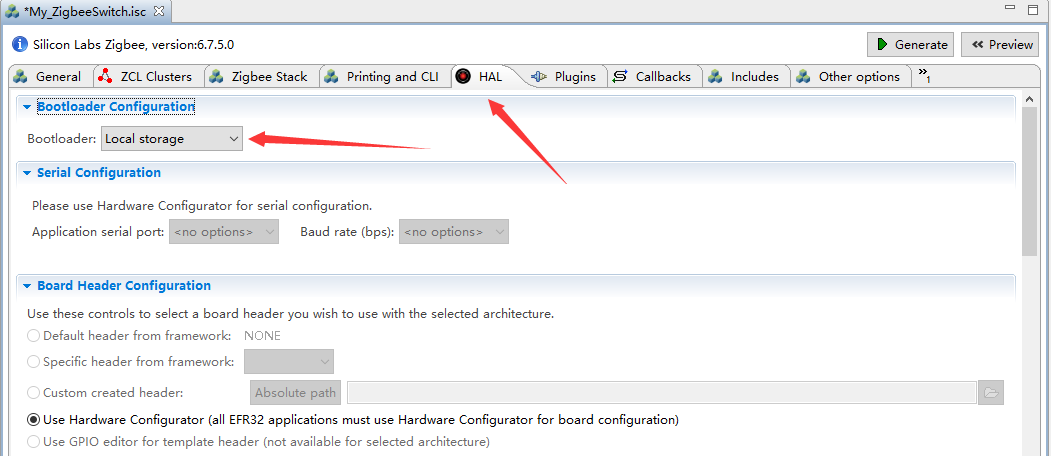

终端设备的bootloader类型需要选择“Local storage”，如果是默认配置，可能出现ota完后，设备不能自动重启的现象。

总结

1. 通过使用gateway-management-ui，有助于了解整个Host-NCP架构；对于需要云端部署、对接互联网平台、对接第三方物联网平台的场景，有很好的参考价值；
2. 在使用Host-NCP解决方案的时候应当遵循芯科的设计思想：优先使用“订阅”-“发布”的编程模式，减少对callback的依赖，要有面向云端和移动互联网的架构设计思想。专注于应用层面的使用，实现各层间的解耦和赋能。
3. 芯科解决方案的优势，是它拥有很多“久经考验”的插件；我们在实现业务场景的时候应当尽量复用这些插件；而不是去大量调用底层的api（不要觉得自己写的代码比芯科的开发人员强）；
4. 用好Host-NCP比将Host移植到不同平台更加重要。

补充

如果在安装gateway-management-ui时出现错误，无法正确安装，可以参考以下文章进行离线安装：

离线安装说明：https://download.csdn.net/download/lshddd/18994459

离线安装包下载地址：

链接：https://pan.baidu.com/s/14p33IZLNobnvbK59pcMy8g
       提取码：sjv2

如有问题，请加入qq群：950801657 进行讨论
