低通滤波

1.硬件低通滤波

公式推导

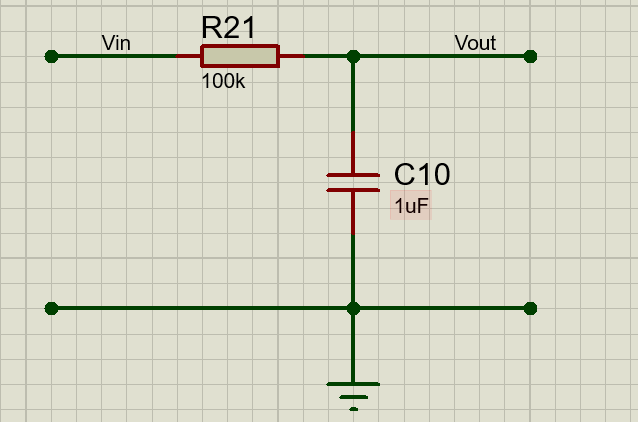

一阶RC滤波器的硬件电路如图：
在这里插入图片描述

图中输入电压是Vi，电阻R，电容C，输出电压为Vo。

假设电路的输出阻抗很大（即不带任何负载），输入阻抗很小（理想情况）。可以得到以下公式：

在这里插入图片描述

电容的阻抗是:
在这里插入图片描述
而

那么截止频率为：
在这里插入图片描述

此频率下的信号，通过这个电路，输出电压和输入电压的关系式是
在这里插入图片描述

或者时域上的表达式：

在这里插入图片描述

上式离散后，可以得到：

在这里插入图片描述

假如要过滤掉10KHz以上的频率，可以选择fcut = 1K，并计算RC的值，代入上式。

2.软件低通滤波

软件实现1

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
/**
  * @brief  implement 1 order RC low pass filter
  *         raw data filtered by a simple RC low pass filter@cufoff=5Hz
  * @param  Vi 		: 	Vi(k)
  * @param  Vi_p 	: 	Vi(k-1)
  * @param  Vo 		: 	Vo(k)
  * @param  Vo_p 	: 	Vo(k-1)
  * @note   This example shows a simple way to report end of conversion
  *         and get conversion result. You can add your own implementation.
  * @retval None
  */
void Filter_RC_LPF(float *Vi, float *Vo, float *Vo_p, float sampleFrq )
{
	float CutFrq, RC, Cof1, Cof2;

	//low pass filter @cutoff frequency = 5 Hz
	CutFrq = 5;
	RC = (float)1.0/2.0/PI/CutFrq;
	Cof1 = 1/(1+RC*sampleFrq);
	Cof2 = RC*sampleFrq/(1+RC*sampleFrq);
	*Vo = Cof1 * (*Vi) + Cof2 * (*Vo_p);

	//update
	*Vo_p = *Vo;
}

软件实现2

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
//*********** Structure Definition ********//
typedef struct {
	float  Vi;
	float  Vo_prev;
	float  Vo;
	float  Fcutoff;
	float  Fs;
} LPF_RC_T;
//*********** Structure Init Function ****//
void filter_RC_LPF_init(LPF_RC_T*v)
{
	v->Vi=0;
	v->Vo_prev=0;
	v->Vo=0;

	//low pass filter @cutoff frequency = 5 Hz
	v->Fcutoff=5;

	// execute 1000 every second
	v->Fs=1000;
}

//*********** Function Definition ********//
float filter_RC_LPF(LPF_RC_T*v)
{
	float RC, Cof1, Cof2;

	RC = (float)1.0/2.0/PI/v->Fcutoff;
	Cof1 = 1/(1+RC*v->Fs);
	Cof2 = RC*v->Fs/(1+RC*v->Fs);

	v->Vo = Cof1 * v->Vi + Cof2 * v->Vo_prev;

	v->Vo_prev = v->Vo;

	return v->Vo;
}
