Matlab 绘图（一）圆形绘制

最近在用MATLAB做一些机构的运动可视化，用到了一些动画和绘图的东西，在网上查了一些资料，特意在这里记录一下。首先是MATLAB中圆形的绘制，常见的有三种方式：

rectangle函数
viscircles函数
圆的参数方程

一、rectangle函数

复制代码

1
2
rectangle('Position',[x,y,w,h],'Curvature',[z h],'edgecolor','k','facecolor','g','linewidth',1)

rectangle函数本身是绘制矩形的，绘制矩形时默认的曲率是[0 0]。当我们需要使用它绘制圆形时，需要将曲率’Curvature’ 设置成 [1 1]。

注：‘Curvature’,[z h] 中的z 和 h分别代表矩形宽度和高度的分数。[1]

设置为[0 0]时，用于绘制矩形；
设置为[x y] (1>x>0,1>y>0)时，用于绘制椭圆；
设置为[1 1]时，用于绘制圆。

使用示例：

1、矩形绘制：

绘制左下角坐标（x，y）为：（0,0），矩形宽度w为20，长度h为30的矩形，并设置框图为黑色，填充为红色，线框宽度为2的矩形（默认曲率是[0 0]）。

复制代码

1
2
3
rectangle('Position',[0 0 20 30],'edgecolor','k','facecolor','r','linewidth',2)
axis equal

在这里插入图片描述
2、圆形绘制

利用rectangle函数绘制圆形时需要注意参数的输入，对于绘制圆心坐标为（x，y）半径为r的圆形，函数输入格式为：

复制代码

1
2
rectangle('Position', [x-r,y-r,2*r,2*r], 'Curvature', [1 1],'EdgeColor', 'r');

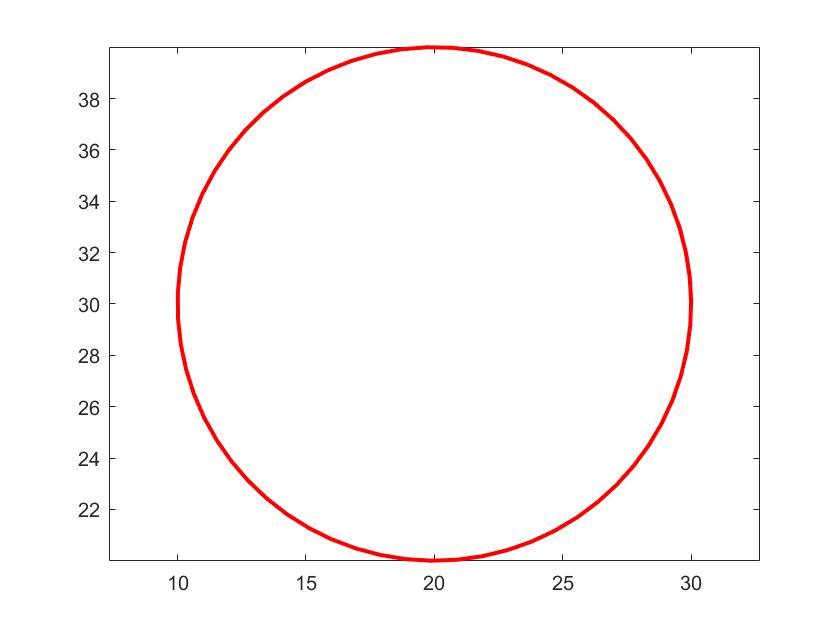

例如：绘制圆心坐标为（20,30），半径r=10的圆形

复制代码

1
2
3
4
rectangle('Position', [20-10,30-10,2*10,2*10], 'Curvature', [1 1],'EdgeColor', 'r');
axis equal
% 若想对圆图形进行线框调节、颜色填充可利用（...'edgecolor','k','facecolor','r','linewidth',2）进行设置。

在这里插入图片描述

二、viscircles函数

官方帮助文档里的viscircles函数案例很有意思，感兴趣的话可以查看下面的参考链接*[2]*

使用示例：

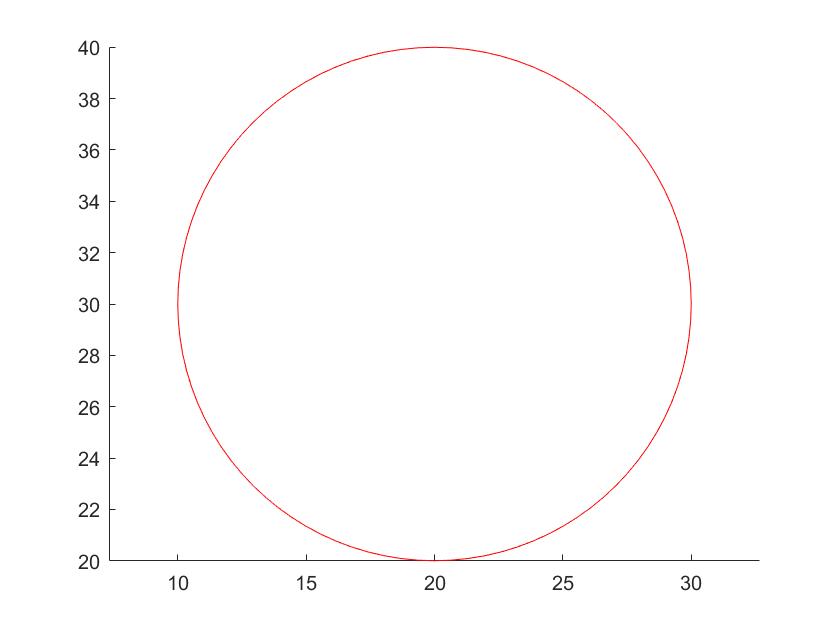

例如：绘制圆心坐标为（20,30），半径r=10的圆形

复制代码

1
2
3
viscircles([20 30],10,'Color','r');%圆心坐标为(20,30)，半径为10,轮廓颜色为红色
axis equal

在这里插入图片描述

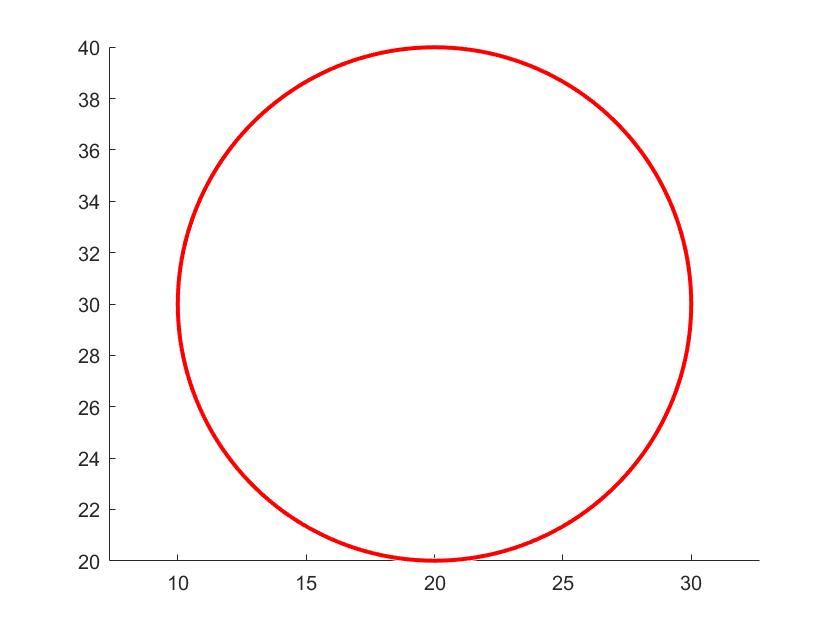

三、圆的参数方程

使用示例：

复制代码

1
2
3
4
5
6
7
8
9
r = 10;%半径
a = 20;%圆心横坐标
b = 30;%圆心纵坐标
t=0:0.1:2.1*pi;
x=a+r*cos(t);
y=b+r*sin(t);
plot(x,y,'r','linewidth',2);
axis equal

需要注意的是角度t给值的时候，2pi虽然理论来说是360°，但是由于精度影响直接输入2pi的结果是： 6.2832 所以画出来的图会缺一点，所以这里改成了2.1*pi，图像在不设置透明度的情况下仍然是个正常的圆。

在这里插入图片描述
