小功率隔离型DC/DC高压电源模块

产品描述
产品特点
● 低成本超小体积SIP 7Pin符合UL94V-0标准阻燃封装
● 直流升压模块电源输入与输出端之间6000VDC高隔离
● 2 : 1直流宽电压输入范围，隔离稳压直流高电压输出
● 输出电压：48VDC~400VDC电压可选
● 输出功率：1W~3W可选
● 高压输出回路输出具有自恢复短路保护功能
● 效率高达60%~78%
● 工业级温度范围：-40~+85 ℃

概述
顺源新研制的GRS系列低成本小体积宽电压输入隔离高压模块电源，是一款业界领先高隔离稳压型DC-DC高电压转换器，可在宽范围波动的不稳定电压输入环境中运行，通过模块的内部调整电路可以生成隔离稳压的直流高电压输出。GRS系列新产品采用SIP 7Pin（单排7脚）超小体积模块化设计，低成本集成技术方案使产品具有较高的DC/DC转换效率，产品内部宽爬电距离及新隔离材料技术方案设计，使这款高压模块电源具备输入与输出6000VDC高隔离特性及自恢复过载短路保护稳压输出功能。模块电源采用的高隔离技术方案设计，能有效隔离来自一次端设备带来的共模干扰对控制系统影响，也可以有效隔离一次端与二次端的地线环流或系统中地线端高压电势差对设备和人员的安全影响。产品广泛用于医疗设备的血液分析仪器、实验仪器、超声仪器、石油化工、通信设施等领域中，良好的直流高电压输出特性及高耐压隔离设计技术可以解决用户大部分应用难题。

   顺源新研制的GRS系列低成本超小体积宽电压输入隔离高压模块电源产品

可用在以下仪器仪表设备中：加速器、3D打印、X光射线管、X 射线分析、能量色散、波长色散、X射线荧光分析仪、化学分析电子光谱仪、自动测试设备、电容充放电、色谱仪 、质谱仪、二氧化碳激光器、阴极射线管、显示器、飞行模拟实验 、探测器、射线、微通道板、光电倍增管、绝缘击穿试验、电子束曝光、毛细管凝胶电泳 、蛋白质提取、DNA测序、静电吸盘、复印机、涂层、静电植绒、静电除尘器、油烟净化、空气净化、静电喷涂（喷塑、喷漆）、图象增强器、工业彩印、行李检查、食品检查、放射、PCB检测、无损检测、测厚仪、试管、光罩修补用聚焦离子束显微镜、离子注入 、碎石、医疗成像PET, MRI 、医学肿瘤、X射线医疗CT、骨密度测试、胸透、磁控管、速调管、中子发生器、核检测仪器、仪表、海洋供电设备、电子显微镜 、医疗血液分析、PM2.5环境监测、光谱仪、农业除雾除露增产、压力测试、表面分析、水净化设备……。目前顺源科技公司正在加大力度不断完善隔离型高压电源产品线，以满足日益增长的医疗、工业、科研行业需求。

详细技术资料
http://www.szsunyuan.net/index.php?m=content&c=index&a=show&catid=65&id=190

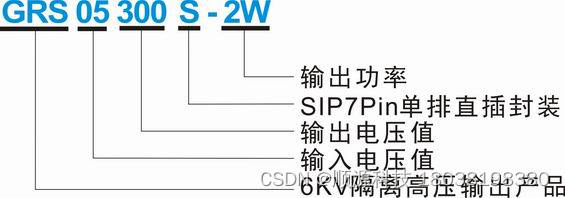

型号及定义

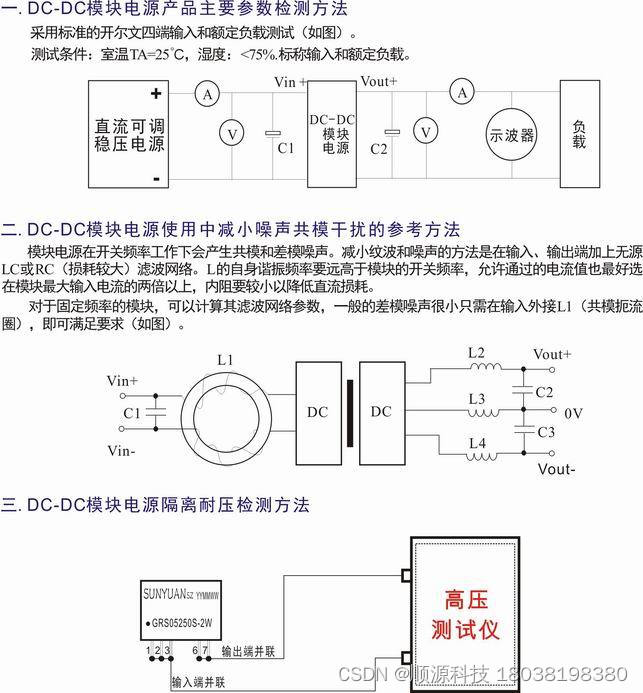

外接滤波及保护电路

产品高压隔离测试安全注意事项及常规方法

1、如上图1：按产品隔离电压规格设定额定高压值，检测时请注意人身安全，谨防触电！
测试条件：室温TA=25℃，湿度<75%
2、耐压测试操作者必须戴橡胶绝缘（绝缘电压＞10KV）手套，工作台和座位地面上垫好绝缘垫，防高压电击。 
3、耐压测试仪仪器必须可靠接地，不能在高温潮湿多尘的环境中检测。
4、耐压测试仪在连接被测体时，不能带电操作，必须保证高压测试仪输出电压值为零。
5、当仪器在启动状态或测试高压未释之前，绝不能触及被测物，测试线或高压测试线路和测试夹具。
6、产品测试方法如上图1所示：分别并联输入端和输出端的全部引脚，根据产品给出的隔离电压值测试1分钟。
7、按照耐压的测试标准，是将耐压值从0开始慢慢往上调，当耐压值调至设定最高耐压并在最高耐压值维持一分钟时间。
8、耐压测试本身是一个破坏性的试验，对产品而言应该做的次数越少越好。如客户需要多次测试，一般要求为：第一次按规格书的电压值测，往后每次测试应该相应的减少电压值，否则导致产品性能下降或直接损坏。
