概述

选型12V锂电池的电池管理IC,其间可谓是大费周折，最后选了一下，试一下吧，在选型的过程中，看到FAE写的一篇文章还是挺不错，结合自己之前的布线！总结一下吧。

1，输入电容 CIN ：

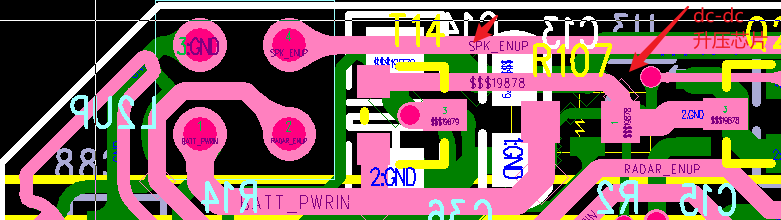

输入电容 CIN的滤波稳压作用是不可忽略的，保证整个 DC-DC电路稳定工作的前提。请务必不要在这里节省电容成本。同时注意 PCB布局时，对于输入电容的摆放位置，需要靠近 IC的 VIN脚，同时加 0.1uF-1uF的高频去耦贴片电容（图 1 ），同时 2-3个 CIN电容并联也有利于电路的稳定性。

从 12V起，我们对于 DC-DC电路的输入开关时的瞬间冲击电压，即输入尖峰电压就会有了更深的体会和认识（可见的表现如：连接接触时的电击声）。由于贴片陶瓷电容的 RMS 电流较小，若仅适用瓷片电容，输入开关拔插时的尖峰电压（高于输入电压呈倍数）会损坏芯片的 VIN和其他器件。

常用的输入尖峰电压吸收解决方案：

1，输入电容改电解电容或加电解电容 10Uf-100uf不等

2，加 TVS管

3，输入正极串联电阻

2， FB反馈电阻 R1,R2

R2,R13的 PCB放置需远离干扰源，如续流二极管，电感器及其电感器的开关电路，如 SW引脚与电感器， LX引脚与电感器的 PCB连接部分。

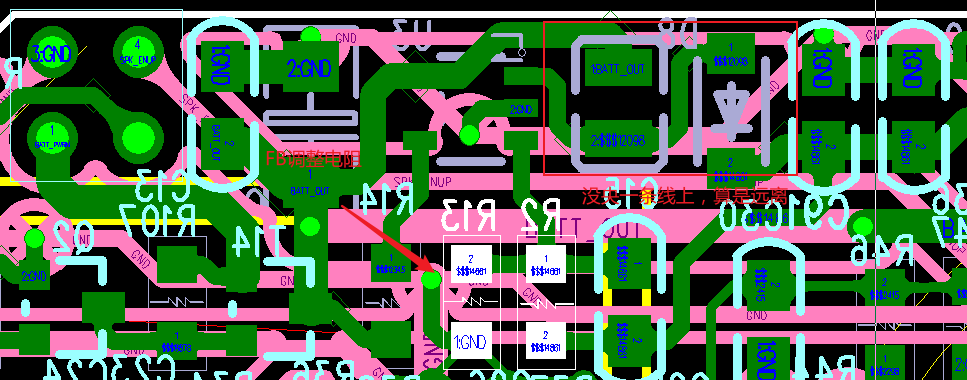

R13,R2的 PCB布局位置要放置于芯片 FB引脚旁，尽量避免过孔，同时上拉电阻一般是 R1， R1与输出正极的连接，从输出电容 COUT单点走线到 R1（这点没做到，应该是把C15这个电容放在两个电阻的中间，这点以后要注意点）， FB 采样的精确度和抗干扰效果更好，不能从开关元件电感器单点接 R1 （这点也没做到，应该是铺个铜，比较好）。

3，输出电容 COUT ：

输出电容 COUT跟输入电容 CIN的 PCB布局放置一样的：

1， COUT靠近芯片 VOUT引脚

2， COUT靠近电路的开关元件电感或者肖特基二极管，追求稳定可再加 COUT1，不应远离特别是过孔后。

4，肖特基二极管：

二极管的耐压值和电流均需要留有一定的余量，大概 40%左右。 PCB布局布线时要粗，宽，尽量短（还是不够粗，下次还要再加粗）。

5，电感器：

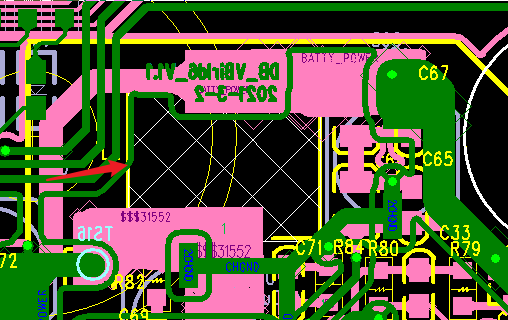

电感器不可直接贴近 IC 或者倒放在 IC 上，避免电感高频电流信号对芯片内部小信号的干扰。 SW引脚与电感器的连接要宽，粗，短，如上文图 4红色部分。电感器的选择看电感器的饱和电流额定电流。一般饱和电流选择大实际流过电感器电流值一倍起，越大可提高一点效率。

频率低，如 130Khz的，需要电感器感值较大的，如 33UH左右，频率高，如 1MHZ，电感器感值小，如 3.3uh左右。低频高感，高频低感。 33UH小功率一般来说可以用贴片电感器，大的比较推荐环形电感器，成本更低。

常用的贴片电感：功率电感，屏蔽电感，一体成型电感
