概述

前言：

大四上学期的一门课程设计，主要用到CC2530单片机、WiFi模块：ESP826607、光照强度传感器：BH1750、步进电机等…
现分享给大家，希望对大家有所帮助。

实现功能：

数据采集：

采集光照强度的数据到ONENET云平台
采集终端设备的工作状态

本地控制：

控制照明设备的开关
控制照明设备是否进入自动模式
控制照明设备是否进入手动模式

自动控制：

根据当前的光照强度和设定的光照阈值自动控制照明设备的亮灭
自动调节照明设备的亮度

远程控制：

远程控制照明设备的亮灭
远程调节照明设备的亮度
远程控制窗帘的开关
远程控制照明设备的自动模式
远程设定光照阈值

在这里插入图片描述

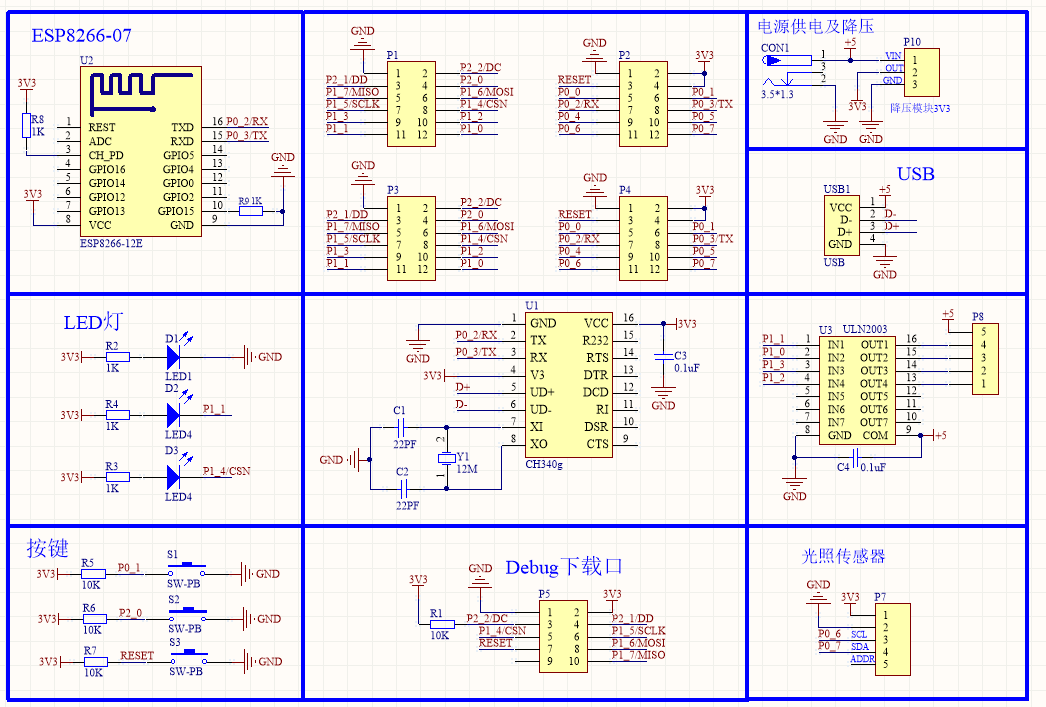

原理图：

在这里插入图片描述

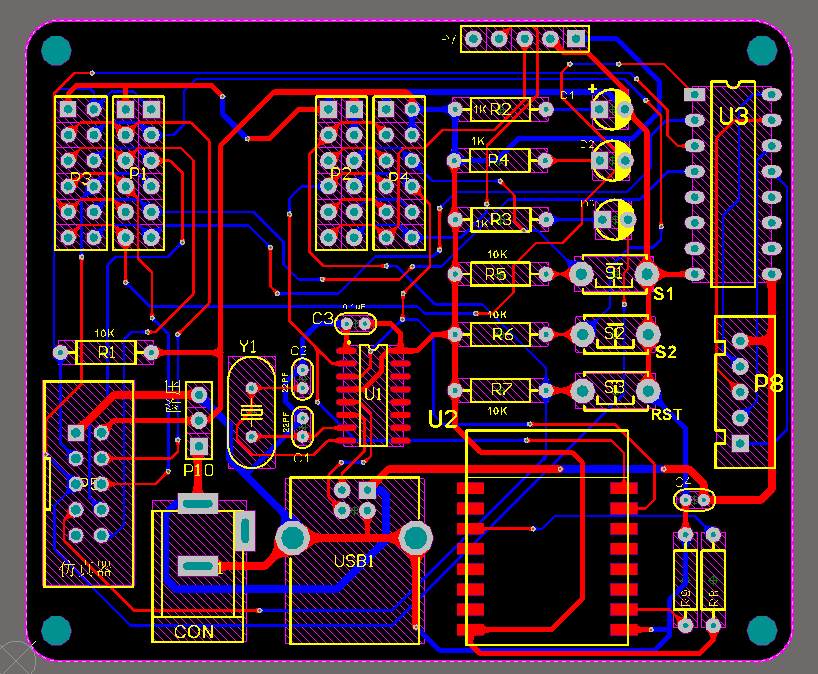

PCB图：

在这里插入图片描述

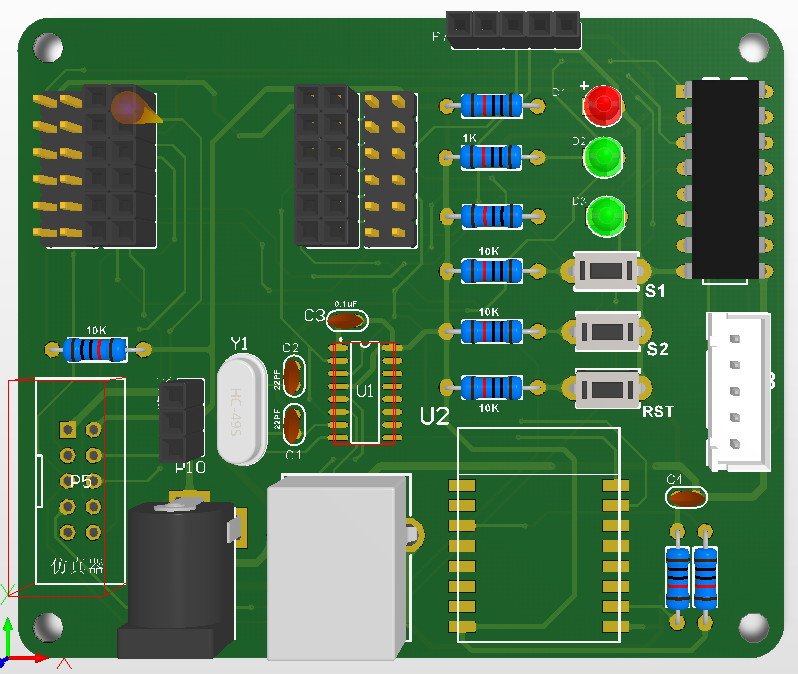

3D模型图：

在这里插入图片描述

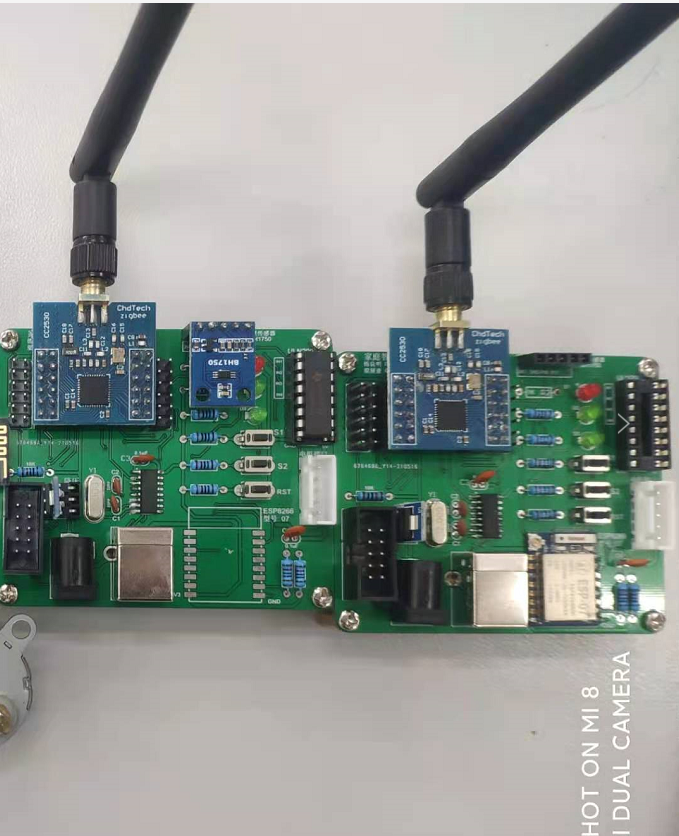

实物图：

在这里插入图片描述

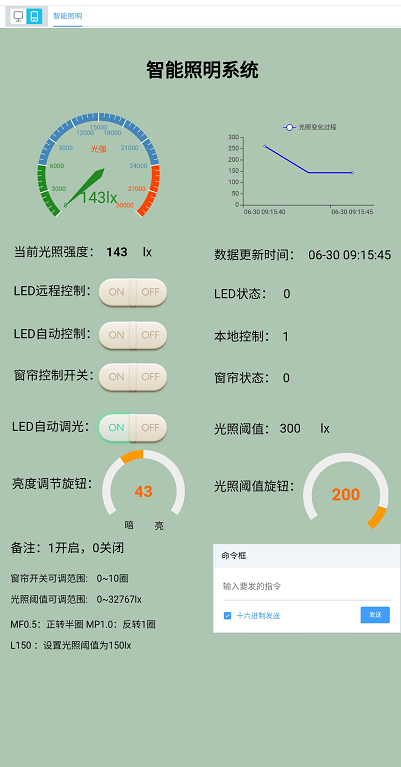

手机应用界面：

在这里插入图片描述

自动控制代码：

if(flag1==0&&flag2==1)         //本地控制未开启且自动控制开启
      {
        if(end_temp < LIGHT )   //当光照数值小于设定阈值时开灯
        {
          P1_4 = 0;             //D3灯亮
        }
        else
        {
          P1_4 = 1;             //D3灯灭
        }
      }
      if(flag1==0&&Remote_self_dimming==1) //本地控制未开启且远程自调光控制开启
      {
         pwmConfig(100-light2);            //自动调光，参数取值0~100
      }
    else
       pwmConfig(Remote_dimming_control);   //远程调光参数取值0~100
    }

本地控制代码：

extern unsigned char flag = 0;   //用于记录光照设备开启/关闭状态
extern unsigned char flag1 = 0;  //用于标记是否处于手动控制
void SampleApp_HandleKeys( uint8 shift, uint8 keys )
{
  (void)shift;
   if ( keys & HAL_KEY_SW_6 )     //按下S1进入/退出手动控制模式
  {
    if(flag1 == 0)
    {
      flag1 = 1;
    }
    else
    {
      flag1 = 0;
    }
  }

  if ( keys & HAL_KEY_SW_1 )         //在手动模式下按下S2控制D3
  {
    if(flag == 0)
    {
      flag = 1;
      HalLedSet( HAL_LED_3, HAL_LED_MODE_OFF);
    }
    else
    {
      flag = 0;
      HalLedSet( HAL_LED_3, HAL_LED_MODE_ON);//D3亮代表开启空调
    }
  }
}

远程控制代码：

void Ctrl(uint8* cmd)               //远程控制函数
{
   //LED控制
  if(strstr((char *)cmd, "D31"))       //搜索"D31"
  {
    P1_4 = 0;                           //D3亮
  }
  else if(strstr((char *)cmd, "D30"))   //搜索"D30"
  {
    P1_4 = 1;                           //D3灭
  }
   //如果命令是flag21，代表开启自动控制
  else if(strstr((char *)cmd, "flag21"))  //搜索"flag21"
  {
    flag2 = 1;
  }
  else if(strstr((char *)cmd, "flag20")) //搜索"flag20"
  {
    flag2 = 0;
  }

    //如果命令是Remote_self_dimming1，代表开启自动调光
  else if(strstr((char *)cmd, "Remote_self_dimming1"))  //搜索"Remote_self_dimming1"
  {
    Remote_self_dimming = 1;
  }
  else if(strstr((char *)cmd, "Remote_self_dimming0")) //搜索"Remote_self_dimming0"
  {
    Remote_self_dimming = 0;
  }

  else if(cmd[0]== 'L')          //设置光照阈值命令
  {
    if(osal_strlen(cmd)==6)       //5位数
      LIGHT = (cmd[1]-0X30)*10000+(cmd[2]-0X30)*1000+(cmd[3]-0X30)*100+(cmd[4]-0X30)*10+(cmd[5]-0X30)*1;
    else if(osal_strlen(cmd)==5)  //4位数
      LIGHT = (cmd[1]-0X30)*1000+(cmd[2]-0X30)*100+(cmd[3]-0X30)*10+(cmd[4]-0X30)*1;
    else if(osal_strlen(cmd)==4)  //3位数
      LIGHT = (cmd[1]-0X30)*100+(cmd[2]-0X30)*10+(cmd[3]-0X30)*1;
    else if(osal_strlen(cmd)==3)  //2位数
      LIGHT = (cmd[1]-0X30)*10+(cmd[2]-0X30)*1;
    else if(osal_strlen(cmd)==2)  //1位数
      LIGHT = (cmd[1]-0X30)*1;
  }

    else if(cmd[0]== 'A')        //设置远程调光命令
   {
     if(osal_strlen(cmd)==4)     //3位数
      Remote_dimming_control = (cmd[1]-0X30)*100+(cmd[2]-0X30)*10+(cmd[3]-0X30)*1;
    else if(osal_strlen(cmd)==3) //2位数
      Remote_dimming_control = (cmd[1]-0X30)*10+(cmd[2]-0X30)*1;
    else if(osal_strlen(cmd)==2) //1位数
      Remote_dimming_control = (cmd[1]-0X30)*1;
   }

  else if(cmd[0]== 'M')  //设置电机命令
  {
    if(cmd[1]== '0')
    {
      uint8 on=0; //停止   //无线发送到终端
      AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                     SAMPLEAPP_PERIODIC_CLUSTERID,
                     1,
                     &on,
                     &SampleApp_MsgID,
                     AF_DISCV_ROUTE,
                     AF_DEFAULT_RADIUS );
    }

    else if(cmd[1]== 'F')
    {
      uint8 buff[3];
      buff[0]=cmd[1];
      buff[1]=cmd[2];
      buff[2]=cmd[4];
      AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                     SAMPLEAPP_PERIODIC_CLUSTERID,
                     4,
                     buff,
                     &SampleApp_MsgID,
                     AF_DISCV_ROUTE,
                     AF_DEFAULT_RADIUS );
    }
       else if(cmd[1]== 'P')    //数据格式MP1.5
    {
      uint8 buff[3];
      buff[0]=cmd[1];
      buff[1]=cmd[2];
      buff[2]=cmd[4];
        AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                       SAMPLEAPP_PERIODIC_CLUSTERID,
                      4,
                       buff,
                       &SampleApp_MsgID,
                       AF_DISCV_ROUTE,
                       AF_DEFAULT_RADIUS );
    }

  }
}

终端发送数据到协调器代码：

void SampleApp_Send_P2P_Message( void )  //终端发送数据到协调器
{
  byte str[6]={0};
  byte str1[5]={0};
  int len=0;

  unsigned short light=0;
  light=get_light();        //读取光照值
  wan = light/10000+0x30;
  qian = (light/1000)%10+0x30;
  bai = (light/100)%10+0x30;
  shi = (light/10)%10+0x30;
  ge = light %10+0x30;
  str[4]=wan;
  str[3]=qian;
  str[2]=bai;
  str[1]=shi;
  str[0]=ge;
  str[5]=mflag+0x30;

  sprintf(str1, "%d", light);
  len=osal_strlen(str1);
  HalUARTWrite(0, "light: ",7);  //串口输出
  HalUARTWrite(0, str1,len );    //串口输出
  HalUARTWrite(0, "rn",2);

  //无线发送到协调器
 AF_DataRequest( &SampleApp_P2P_DstAddr, &SampleApp_epDesc,
                       SAMPLEAPP_P2P_CLUSTERID,
                       6,
                       str,
                       &SampleApp_MsgID,
                       AF_DISCV_ROUTE,
                       AF_DEFAULT_RADIUS );


}

应用层部分代码：

关于ZigBee协议栈的代码太多，故只能放一部分。

/*********************************************************************
 * INCLUDES
 */
#include <stdio.h>
#include <string.h>
#include "AF.h"
#include "OnBoard.h"
#include "OSAL_Tasks.h"
#include "SampleApp.h"
#include "ZDApp.h"
#include "ZDObject.h"
#include "ZDProfile.h"
#include "hal_drivers.h"
#include "hal_key.h"
#if defined ( LCD_SUPPORTED )
#include "hal_lcd.h"
#endif
#include "hal_led.h"
#include "hal_uart.h"
#include "MT_UART.h"
#include "string.h"
#include "stdio.h"

#ifdef ZDO_COORDINATOR     //协调器
#include "stdlib.h"
#include "LocalControl.h"
#include "onenet.h"      //协议文件
#include "edpkit.h"
#include "pwm.h"
#else                    //终端
#include "bh1750.h"
#include "motor.h"
#endif

#if !defined( SAMPLE_APP_PORT )
#define SAMPLE_APP_PORT  0
#endif

// This is the max byte count per OTA message.
#if !defined( SAMPLE_APP_TX_MAX )
#define SAMPLE_APP_TX_MAX  80
#endif

#define SAMPLE_APP_RSP_CNT  4
//定时时长最长为65535MS
#define TO_ONENET_TIME     5000
#define TO_COOR_TIME      5000
uint32   LIGHT = 100;                //初始化光照阈值
uint8   Remote_dimming_control = 0;  //初始化远程调光值
uint8 Remote_self_dimming=1 ;
// This list should be filled with Application specific Cluster IDs.
const cId_t SampleApp_ClusterList[SAMPLE_MAX_CLUSTERS] =
{
  SAMPLEAPP_P2P_CLUSTERID,
  SAMPLEAPP_PERIODIC_CLUSTERID,
};

const SimpleDescriptionFormat_t SampleApp_SimpleDesc =
{
  SAMPLEAPP_ENDPOINT,              //  int   Endpoint;
  SAMPLEAPP_PROFID,                //  uint16 AppProfId[2];
  SAMPLEAPP_DEVICEID,              //  uint16 AppDeviceId[2];
  SAMPLEAPP_DEVICE_VERSION,        //  int   AppDevVer:4;
  SAMPLEAPP_FLAGS,                 //  int   AppFlags:4;
  SAMPLE_MAX_CLUSTERS,            //  byte  AppNumInClusters;
  (cId_t *)SampleApp_ClusterList,  //  byte *pAppInClusterList;
  SAMPLE_MAX_CLUSTERS,            //  byte  AppNumOutClusters;
  (cId_t *)SampleApp_ClusterList   //  byte *pAppOutClusterList;
};

endPointDesc_t SampleApp_epDesc =
{
  SAMPLEAPP_ENDPOINT,
  &SampleApp_TaskID,
  (SimpleDescriptionFormat_t *)&SampleApp_SimpleDesc,
  noLatencyReqs
};

/*********************************************************************
 * GLOBAL VARIABLES
 */
devStates_t SampleApp_NwkState;
uint8 SampleApp_TaskID;

/*********************************************************************
 * LOCAL VARIABLES
 */
static uint8 SampleApp_MsgID;            //发送消息序列
afAddrType_t SampleApp_P2P_DstAddr;      //点播
afAddrType_t SampleApp_Periodic_DstAddr; //广播

static uint8 SampleApp_TxBuf[SAMPLE_APP_TX_MAX+1]={0};
static uint8 SampleApp_TxLen=0;

uint8 onenet_login_ok=0;        //onenet注册成功 0:未注册，1：注册中　2：注册成功
unsigned short end_temp;        //终端采集的数据
uint8 ge,shi,bai,qian,wan;      //数据的各位
/*********************************************************************
 * LOCAL FUNCTIONS
 */
static void SampleApp_ProcessMSGCmd( afIncomingMSGPacket_t *pkt );
void SampleApp_CallBack(uint8 port, uint8 event);
static void SampleApp_Send_P2P_Message( void );
void motor(void);
uint8 mflag1 = 0;  //窗帘状态标志

/****************************应用层初始化函数**********************************/
void SampleApp_Init( uint8 task_id )
{
  SampleApp_TaskID = task_id;
  SampleApp_NwkState = DEV_INIT;

  MT_UartInit();                  //串口初始化
  MT_UartRegisterTaskID(task_id); //注册串口任务
  afRegister( (endPointDesc_t *)&SampleApp_epDesc );
  RegisterForKeys( task_id );

#ifdef ZDO_COORDINATOR    //协调器初始化
   start_pwm();          //初始化PWM，调光
#else
  lightInit();          //初始化光照传感器
  initSensorPort();     //电机初始化
#endif

  SampleApp_P2P_DstAddr.addrMode = (afAddrMode_t)Addr16Bit; //点播
  SampleApp_P2P_DstAddr.endPoint = SAMPLEAPP_ENDPOINT;
  SampleApp_P2P_DstAddr.addr.shortAddr = 0x0000;           //发给协调器

  SampleApp_Periodic_DstAddr.addrMode = (afAddrMode_t)AddrBroadcast;//广播
  SampleApp_Periodic_DstAddr.endPoint = SAMPLEAPP_ENDPOINT;
  SampleApp_Periodic_DstAddr.addr.shortAddr = 0xFFFF;     //可以发送给终端
}

/****************************事件处理函数**********************************/
UINT16 SampleApp_ProcessEvent( uint8 task_id, UINT16 events )
{
  (void)task_id;  // 故意不引用参数Intentionally unreferenced parameter

  if ( events & SYS_EVENT_MSG )
  {
    afIncomingMSGPacket_t *MSGpkt;

    while ( (MSGpkt = (afIncomingMSGPacket_t *)osal_msg_receive( SampleApp_TaskID )) )
    {
      switch ( MSGpkt->hdr.event )
      {
      case AF_INCOMING_MSG_CMD:  //无线消息事件
        SampleApp_ProcessMSGCmd( MSGpkt );
        break;

      case KEY_CHANGE:          //按键事件
        SampleApp_HandleKeys( ((keyChange_t *)MSGpkt)->state, ((keyChange_t *)MSGpkt)->keys );
        break;

      case ZDO_STATE_CHANGE:   //网络状态改变事件
        SampleApp_NwkState = (devStates_t)(MSGpkt->hdr.status);
        if ( (SampleApp_NwkState == DEV_ZB_COORD)||
            (SampleApp_NwkState == DEV_ROUTER)
              || (SampleApp_NwkState == DEV_END_DEVICE) )
        {
          //连网成功后，启动一个定时器
          osal_start_timerEx( SampleApp_TaskID,
                             SAMPLEAPP_SEND_PERIODIC_MSG_EVT,
                             SAMPLEAPP_SEND_PERIODIC_MSG_TIMEOUT );
        }
        else
        {
          // Device is no longer in the network
        }
        break;
      default:
        break;
      }
      osal_msg_deallocate( (uint8 *)MSGpkt );
    }
    return ( events ^ SYS_EVENT_MSG );
  }

#ifdef ZDO_COORDINATOR
  //定时器时间到
  if ( events & SAMPLEAPP_SEND_PERIODIC_MSG_EVT )
  {
    if(onenet_login_ok==2)  //如果接入onenet成功，启动心跳和发送数据定旳器
    {
        P1_1 = 0;   //点亮D2
        // 启动心跳定时器，15秒一次
        osal_start_timerEx( SampleApp_TaskID, SAMPLEAPP_ONENET_HEART_BEAT_EVT,15000 );
        // 启动发送数据定时器，3秒一次
        osal_start_timerEx( SampleApp_TaskID,
                           SAMPLEAPP_ONENET_SEND_DATA_EVT,TO_ONENET_TIME );
    }
    else   //如果没有接入onenet成功，重新发起接入
    {
        OneNet_DevLink();//接入onenet服务器
        onenet_login_ok=1;//onenet注册成功 0:未注册，1：注册中　2：注册成功
        HalLedBlink (HAL_LED_2, 5, 50, 500);//LED2闪，表示正在接入onenet
        // 每5秒尝试接入一次
        osal_start_timerEx( SampleApp_TaskID, SAMPLEAPP_SEND_PERIODIC_MSG_EVT,5000 );
    }
    return (events ^ SAMPLEAPP_SEND_PERIODIC_MSG_EVT);
  }

  //心跳定时器时间到
  if ( events & SAMPLEAPP_ONENET_HEART_BEAT_EVT )
  {
    if(onenet_login_ok==2)
    {
        EDP_PacketPing();      //发送心跳
    }
    // 启动心跳定时器，15秒一次
    osal_start_timerEx( SampleApp_TaskID, SAMPLEAPP_ONENET_HEART_BEAT_EVT,15000 );
    return (events ^ SAMPLEAPP_ONENET_HEART_BEAT_EVT);
  }

  //发送数据定时器时间到
  if ( events & SAMPLEAPP_ONENET_SEND_DATA_EVT )
  {
    if(onenet_login_ok==2)
    {
     OneNet_SendTempData(end_temp);    //发送光照数据到onenet
     OneNet_SendLedAndBuzzerData(LIGHT, flag1, P1_4,mflag1,Remote_dimming_control,Remote_self_dimming);//状态发到云服务器
    }
    // 启动发送数据定时器，3秒一次
    osal_start_timerEx( SampleApp_TaskID,
                       SAMPLEAPP_ONENET_SEND_DATA_EVT,TO_ONENET_TIME );
    return (events ^ SAMPLEAPP_ONENET_SEND_DATA_EVT);
  }

#else   //终端发数据到协调器

  if ( events & SAMPLEAPP_SEND_PERIODIC_MSG_EVT ) //定时器时间到
  {
    static uint16 msCount=0;
    if(msCount++>TO_COOR_TIME)    //3s发一次数据到协调器
    {
      SampleApp_Send_P2P_Message(); //BH1750光照数据采集
      msCount=0;
    }
     motorCtrl();//每1ms执行一次步进电机
    osal_start_timerEx( SampleApp_TaskID, SAMPLEAPP_SEND_PERIODIC_MSG_EVT,1 );
    return (events ^ SAMPLEAPP_SEND_PERIODIC_MSG_EVT);
  }
#endif
  return ( 0 );  // Discard unknown events.
}


/****************************无线消息处理函数**********************************/

void SampleApp_ProcessMSGCmd( afIncomingMSGPacket_t *pkt )
{
  switch ( pkt->clusterId )
  {
  case SAMPLEAPP_P2P_CLUSTERID: // 接收终端上传的光照数据

#ifdef ZDO_COORDINATOR
    {
      ge = pkt->cmd.Data[0]-0x30; //终端数据
      shi = pkt->cmd.Data[1]-0x30;
      bai = pkt->cmd.Data[2]-0x30;
      qian = pkt->cmd.Data[3]-0x30;
      wan = pkt->cmd.Data[4]-0x30;
      mflag1 = pkt->cmd.Data[5]-0x30; //窗帘状态标志
      end_temp = wan*10000+qian*1000+bai*100+shi*10+ge;
      uint16 light2=end_temp;
      if(flag1==0&&flag2==1)  //本地控制未开启且自动控制开启
      {
        if(end_temp < LIGHT )//当光照数值小于设定阈值时开灯
        {
          P1_4 = 0;  //D3灯亮
        }
        else
        {
          P1_4 = 1;  //D3灯灭
        }
      }
      if(flag1==0&&Remote_self_dimming==1)//本地控制未开启且远程自调光控制开启
      {
         pwmConfig(100-light2);           //自动调光，参数取值0~100
      }
    else
       pwmConfig(Remote_dimming_control);   //远程调光
     // Pwm(Remote_dimming_control);
    }
    break;

#else   //终端收到协调器的电机指令
  case SAMPLEAPP_PERIODIC_CLUSTERID:
    {
      uint8 buff[3];
      osal_memcpy(buff,pkt->cmd.Data,sizeof(buff));
      motorFlag1=buff[0];//P或F
      uint8 a=buff[1]-0x30;  //转圈个位
      uint8 b=buff[2]-0x30;   //转圈小数位
      float c=a+(float)b/10;  //个位和小数位结合
      motorFlag = c;          //motorFlag全局变量，将值传出去
    }
    break;
#endif
    default:
      break;
  }
}

#ifdef ZDO_COORDINATOR
/****************************远程控制函数**********************************/
void Ctrl(uint8* cmd)        //远程控制
{
  //LED2控制
  if(strstr((char *)cmd, "D31"))       //搜索"D31"
  {
    P1_4 = 0;   //D3亮
  }
  else if(strstr((char *)cmd, "D30"))   //搜索"D30"
  {
    P1_4 = 1;   //D3灭
  }
  //如果命令是flag21，代表开启自动控制
  else if(strstr((char *)cmd, "flag21"))  //搜索"flag21"
  {
    flag2 = 1;
  }
  else if(strstr((char *)cmd, "flag20")) //搜索"flag20"
  {
    flag2 = 0;
  }
    //如果命令是Remote_self_dimming1，代表开启自动控制
  else if(strstr((char *)cmd, "Remote_self_dimming1"))  //搜索"Remote_self_dimming1"
  {
    Remote_self_dimming = 1;
  }
  else if(strstr((char *)cmd, "Remote_self_dimming0")) //搜索"Remote_self_dimming0"
  {
    Remote_self_dimming = 0;
  }

  else if(cmd[0]== 'L')  //设置光照阈值命令
  {
    if(osal_strlen(cmd)==6)//5位数
      LIGHT = (cmd[1]-0X30)*10000+(cmd[2]-0X30)*1000+(cmd[3]-0X30)*100+(cmd[4]-0X30)*10+(cmd[5]-0X30)*1;
    else if(osal_strlen(cmd)==5)//4位数
      LIGHT = (cmd[1]-0X30)*1000+(cmd[2]-0X30)*100+(cmd[3]-0X30)*10+(cmd[4]-0X30)*1;
    else if(osal_strlen(cmd)==4)//3位数
      LIGHT = (cmd[1]-0X30)*100+(cmd[2]-0X30)*10+(cmd[3]-0X30)*1;
    else if(osal_strlen(cmd)==3)//2位数
      LIGHT = (cmd[1]-0X30)*10+(cmd[2]-0X30)*1;
    else if(osal_strlen(cmd)==2)//1位数
      LIGHT = (cmd[1]-0X30)*1;
  }

  else if(cmd[0]== 'A')  //设置远程调光命令
  {
    if(osal_strlen(cmd)==4)//3位数
      Remote_dimming_control = (cmd[1]-0X30)*100+(cmd[2]-0X30)*10+(cmd[3]-0X30)*1;
    else if(osal_strlen(cmd)==3)//2位数
      Remote_dimming_control = (cmd[1]-0X30)*10+(cmd[2]-0X30)*1;
    else if(osal_strlen(cmd)==2)//1位数
      Remote_dimming_control = (cmd[1]-0X30)*1;
  }

  else if(cmd[0]== 'M')  //设置电机命令
  {
    if(cmd[1]== '0')
    {
      uint8 on=0;//停止  //无线发送到终端
      AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                     SAMPLEAPP_PERIODIC_CLUSTERID,
                     1,
                     &on,
                     &SampleApp_MsgID,
                     AF_DISCV_ROUTE,
                     AF_DEFAULT_RADIUS );
    }

    else if(cmd[1]== 'F')
    {
      uint8 buff[3];
      buff[0]=cmd[1];
      buff[1]=cmd[2];
      buff[2]=cmd[4];
      AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                     SAMPLEAPP_PERIODIC_CLUSTERID,
                     4,
                     buff,
                     &SampleApp_MsgID,
                     AF_DISCV_ROUTE,
                     AF_DEFAULT_RADIUS );
    }
       else if(cmd[1]== 'P')//MP1.5
    {
      uint8 buff[3];
      buff[0]=cmd[1];
      buff[1]=cmd[2];
      buff[2]=cmd[4];
        AF_DataRequest( &SampleApp_Periodic_DstAddr, &SampleApp_epDesc,
                       SAMPLEAPP_PERIODIC_CLUSTERID,
                      4,
                       buff,
                       &SampleApp_MsgID,
                       AF_DISCV_ROUTE,
                       AF_DEFAULT_RADIUS );
    }
  }
}

//0：成功　1失败
int parseOnenetCmd(uint8* cmd)
{
    EDP_PACKET_STRUCTURE edpPacket = {NULL, 0, 0, 0};   //协议包
    char *cmdid_devid = NULL;
    unsigned short cmdid_len = 0;
    char *req = NULL;
    uint32 req_len = 0;
    unsigned char type = 0;
    short result = -1;
    char *dataPtr = NULL;
    char numBuf[10];
    int num = 0;

    type = EDP_UnPacketRecv(cmd);
    switch(type)        //判断是pushdata还是命令下发
    {
    case CMDREQ:        //解命令包
      result = EDP_UnPacketCmd(cmd, (int8 **)&cmdid_devid, &cmdid_len, (int8 **)&req, &req_len);

        if(result == 0)                 //解包成功，则进行命令回复的组包
        {
          EDP_PacketCmdResp(cmdid_devid, cmdid_len, req, req_len, &edpPacket);
          HalLcdWriteString(req, HAL_LCD_LINE_2); //LCD显示
          Ctrl(req);       //收到控制命令，控制开发板
        }
      break;
     default:break;
    }

    if(type == CMDREQ && result == 0)           //如果是命令包 且 解包成功
    {
        EDP_FreeBuffer(cmdid_devid);                        //释放内存
        EDP_FreeBuffer(req);
                                                            //回复命令
        ESP8266_SendData(edpPacket._data, edpPacket._len);  //上传平台
        EDP_DeleteBuffer(&edpPacket);                       //删包
    }
    return result;
}

/****************************串口回调函数**********************************/
void SampleApp_CallBack(uint8 port, uint8 event)
{
  (void)port;
  if(0==onenet_login_ok)
  {
    HalUARTRead(SAMPLE_APP_PORT, SampleApp_TxBuf, SAMPLE_APP_TX_MAX);
    SampleApp_TxLen=0;
    osal_memset(SampleApp_TxBuf, 0, SAMPLE_APP_TX_MAX);
  }
  else if(1==onenet_login_ok)//onenet注册成功 0:未注册，1：注册中　2：注册成功
  {
    //一个一个字节读
    SampleApp_TxLen += HalUARTRead(SAMPLE_APP_PORT, SampleApp_TxBuf+SampleApp_TxLen, 1);

    //判断是否是注册成功
    if(SampleApp_TxLen>=4)
    {
        if(SampleApp_TxBuf[SampleApp_TxLen-4]==0x20&&SampleApp_TxBuf[SampleApp_TxLen-3]==0x02&&SampleApp_TxBuf[SampleApp_TxLen-2]==0x00&&SampleApp_TxBuf[SampleApp_TxLen-1]==0x00)
        {
            onenet_login_ok=2;//注册成功
            SampleApp_TxLen=0;
        }
    }
    //数组满，清0
    if(SampleApp_TxLen>=SAMPLE_APP_TX_MAX)
    {
        SampleApp_TxLen=0;
    }
  }
  else if(2==onenet_login_ok)
  {
      //如果是注册成功，读服务器的控制命令
      SampleApp_TxLen += HalUARTRead(SAMPLE_APP_PORT, SampleApp_TxBuf+SampleApp_TxLen, SAMPLE_APP_TX_MAX-SampleApp_TxLen);

      //判断是否是注册成功
      if(SampleApp_TxLen>0 && CMDREQ==SampleApp_TxBuf[0])
      {
        if(0==parseOnenetCmd((uint8*)SampleApp_TxBuf))
        {
            SampleApp_TxLen=0;
            osal_memset(SampleApp_TxBuf, 0, SAMPLE_APP_TX_MAX);
        }
      }
      else
      {
        SampleApp_TxLen=0;
        osal_memset(SampleApp_TxBuf, 0, SAMPLE_APP_TX_MAX);
      }

      //数组满，清0
      if(SampleApp_TxLen>=SAMPLE_APP_TX_MAX)
      {
          SampleApp_TxLen=0;
          osal_memset(SampleApp_TxBuf, 0, SAMPLE_APP_TX_MAX);
      }
  }
}

#else  //终端的
/****************************终端无线发送函数**********************************/
void SampleApp_Send_P2P_Message( void )
{
  byte str[6]={0};
  byte str1[5]={0};
  int len=0;

  unsigned short light=0;
  light=get_light();//取光照
  wan = light/10000+0x30;
  qian = (light/1000)%10+0x30;
  bai = (light/100)%10+0x30;
  shi = (light/10)%10+0x30;
  ge = light %10+0x30;
  str[4]=wan;
  str[3]=qian;
  str[2]=bai;
  str[1]=shi;
  str[0]=ge;
  str[5]=mflag+0x30;
  sprintf(str1, "%d", light);
  len=osal_strlen(str1);
  HalUARTWrite(0, "light: ",7);    //串口输出
  HalUARTWrite(0, str1,len );     //串口输出
  HalUARTWrite(0, "rn",2);

  //无线发送到协调器
  if ( AF_DataRequest( &SampleApp_P2P_DstAddr, &SampleApp_epDesc,
                       SAMPLEAPP_P2P_CLUSTERID,
                       6,
                       str,
                       &SampleApp_MsgID,
                       AF_DISCV_ROUTE,
                       AF_DEFAULT_RADIUS ) == afStatus_SUCCESS )
  {
  }
  else
  {
    // Error occurred in request to send.
  }
}

void SampleApp_CallBack(uint8 port, uint8 event)  //终端的
{
  (void)port;
  HalUARTRead(SAMPLE_APP_PORT, SampleApp_TxBuf, 1);
}
#endif
/****************************WIFI模块发送数据函数**********************************/
void ESP8266_SendData(char* buff, int len)     //协调器的
{
    if(len==0) return;
    HalUARTWrite(0,buff, len);
}

最后：
需要代码的可以自行下载。下载链接

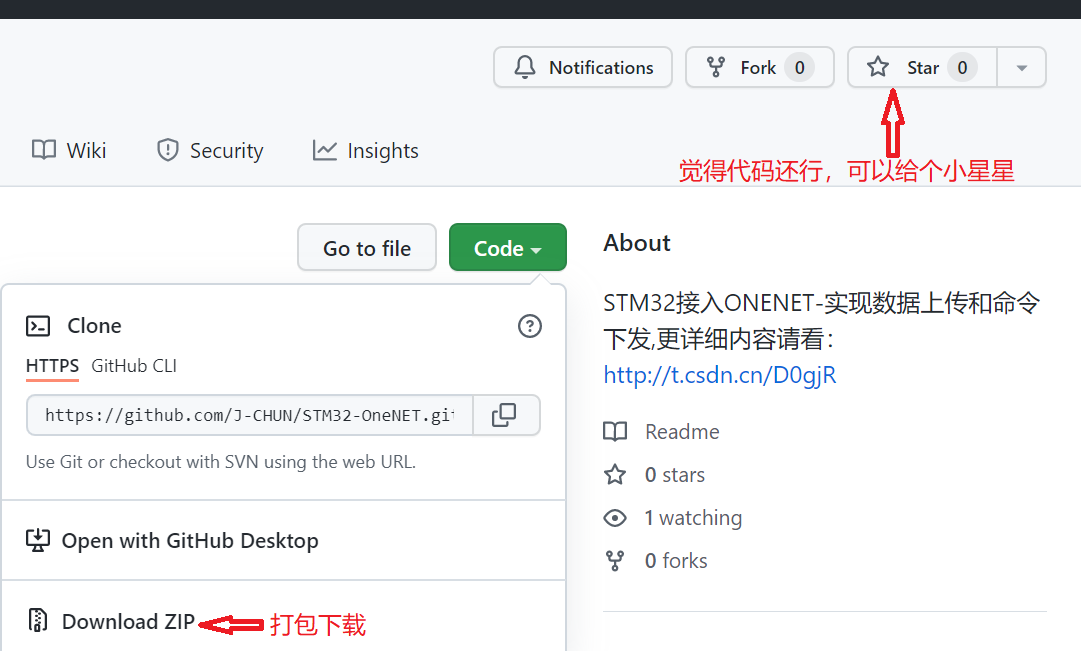

下载操作：
在这里插入图片描述

最后

以上就是自由羊为你收集整理的物联网课设1-基于ZigBee智能照明系统的全部内容，希望文章能够帮你解决物联网课设1-基于ZigBee智能照明系统所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：课程设计
浏览次数：80 次浏览
发布日期：2023-05-29 18:20:01
本文链接：https://www.kaopuke.com/article/k-p-k_14_ujogfx_13_z_14_3.html

物联网课设1-基于ZigBee智能照明系统

概述

前言：

实现功能：

原理图：

PCB图：

3D模型图：

实物图：

手机应用界面：

自动控制代码：

本地控制代码：

远程控制代码：

终端发送数据到协调器代码：

应用层部分代码：

最后

评论列表共有 0 条评论

发表评论取消回复

物联网课设1-基于ZigBee智能照明系统

概述

前言：

实现功能：

原理图：

PCB图：

3D模型图：

实物图：

手机应用界面：

自动控制代码：

本地控制代码：

远程控制代码：

终端发送数据到协调器代码：

应用层部分代码：

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
