配置zigbee模块
这里写目录标题
- 配置zigbee模块
- 1、 zigbee模块
- 2、zigbee连接USB转换TTL
- 3、配置1 按键配对
- 配置本个系统使用的参数
- 4、配置2 串口指令配置
- 5.配置成功状态说明

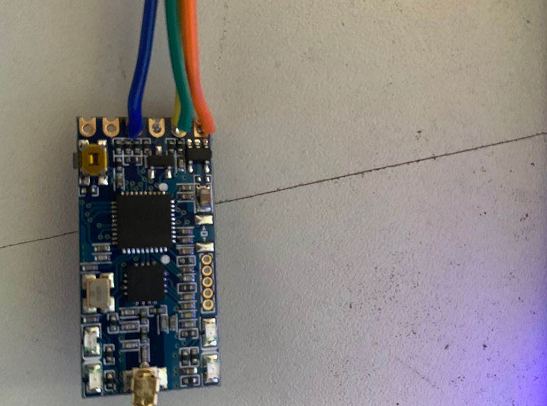

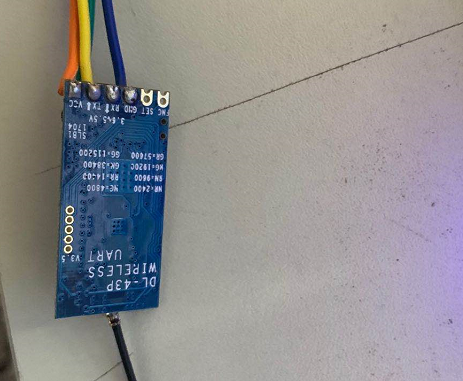

1、 zigbee模块
2、zigbee连接USB转换TTL

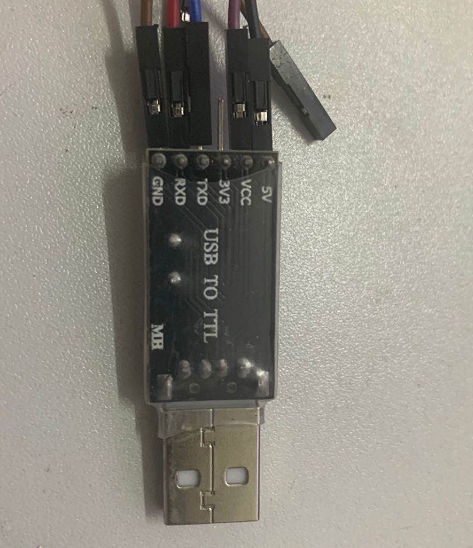

USB转换TTL
复制代码
1
2
3
4
5
6
7USB转换TTL连接ZigBee模块 USB转换TTL ZigBee VCC ---> VCC GND ---> GND UTX ---> RX URX ---> TX
USB转换TTL连接ZigBee的图片
3、配置1 按键配对

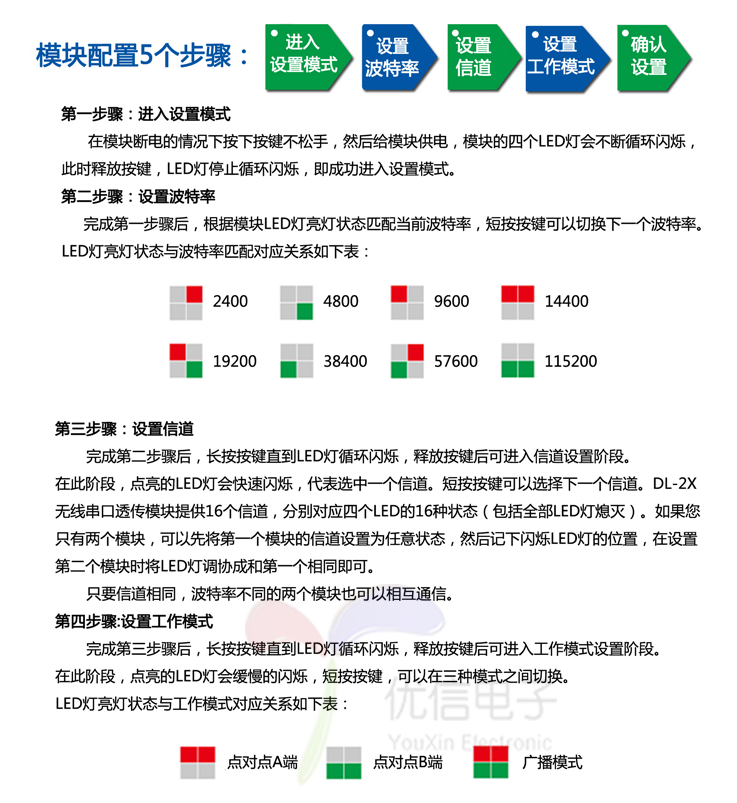

配置本个系统使用的参数
1.进入设置模式
2. 设置波特率为 —> 38400
因为 GPS 模块的波特率为 38400 ，避免有数据错误，所以使用 38400的波特率
3.设置通道
4.设置点对应点

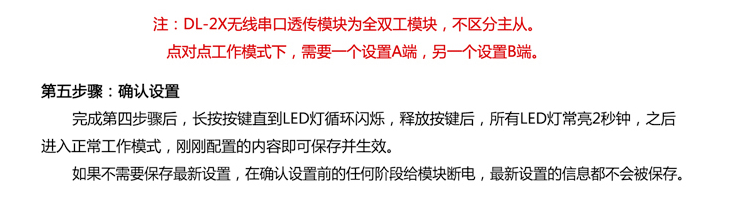

4.1 设置A点
4.2设置b点为
5.测试串口

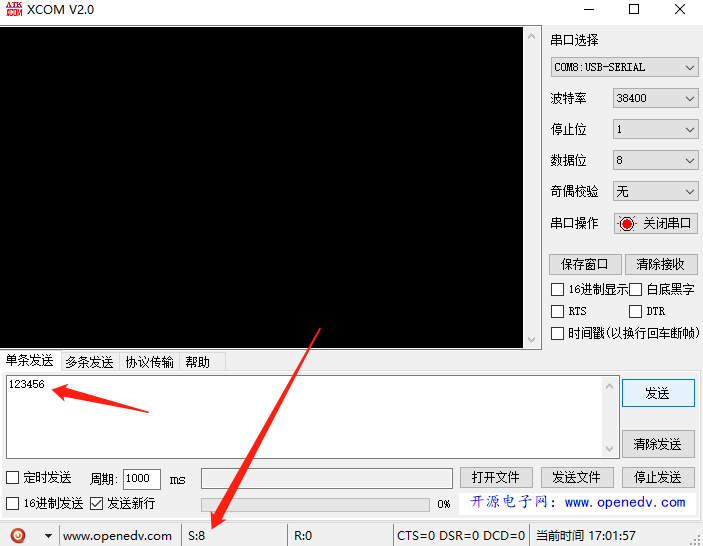

A点(发送方)

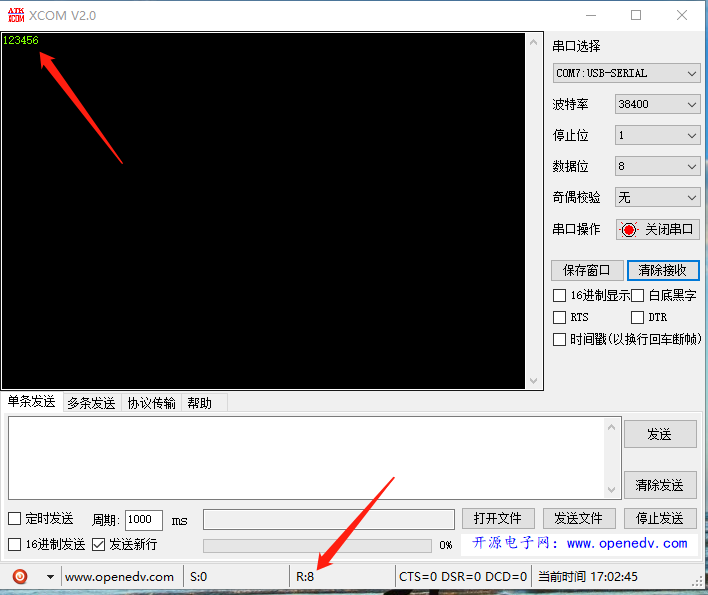

B点
所以发送的对应接受的个数

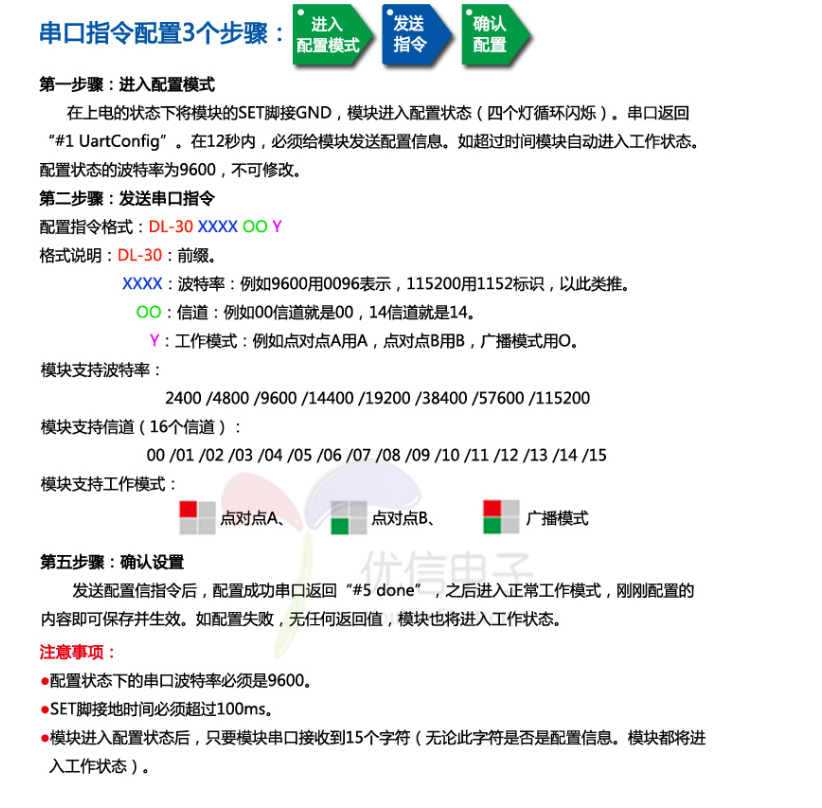

4、配置2 串口指令配置
5.配置成功状态说明
最后
