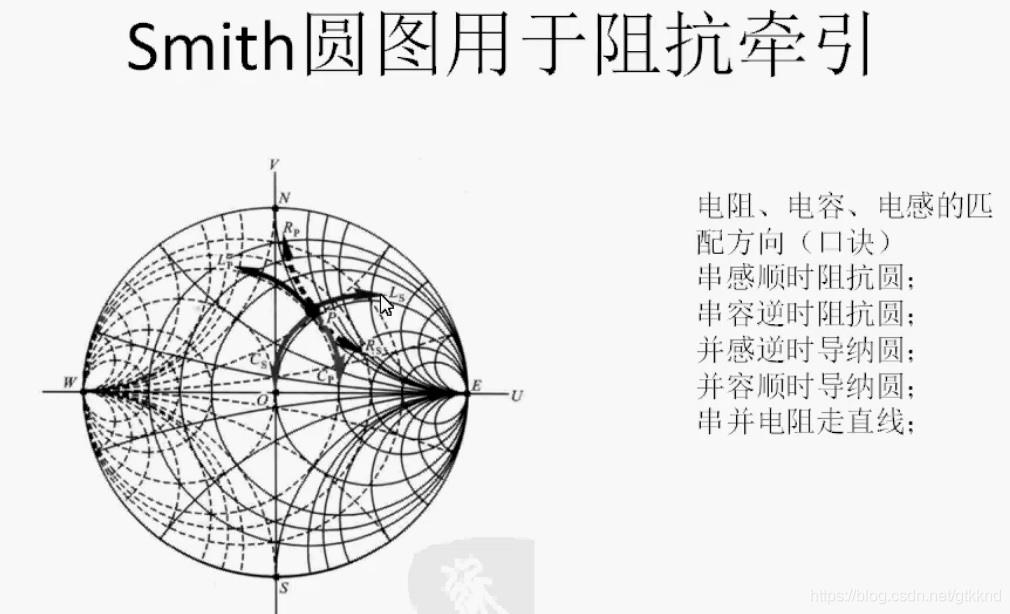

关于Smith圆图：
在这里插入图片描述

在Smith V2.00中：

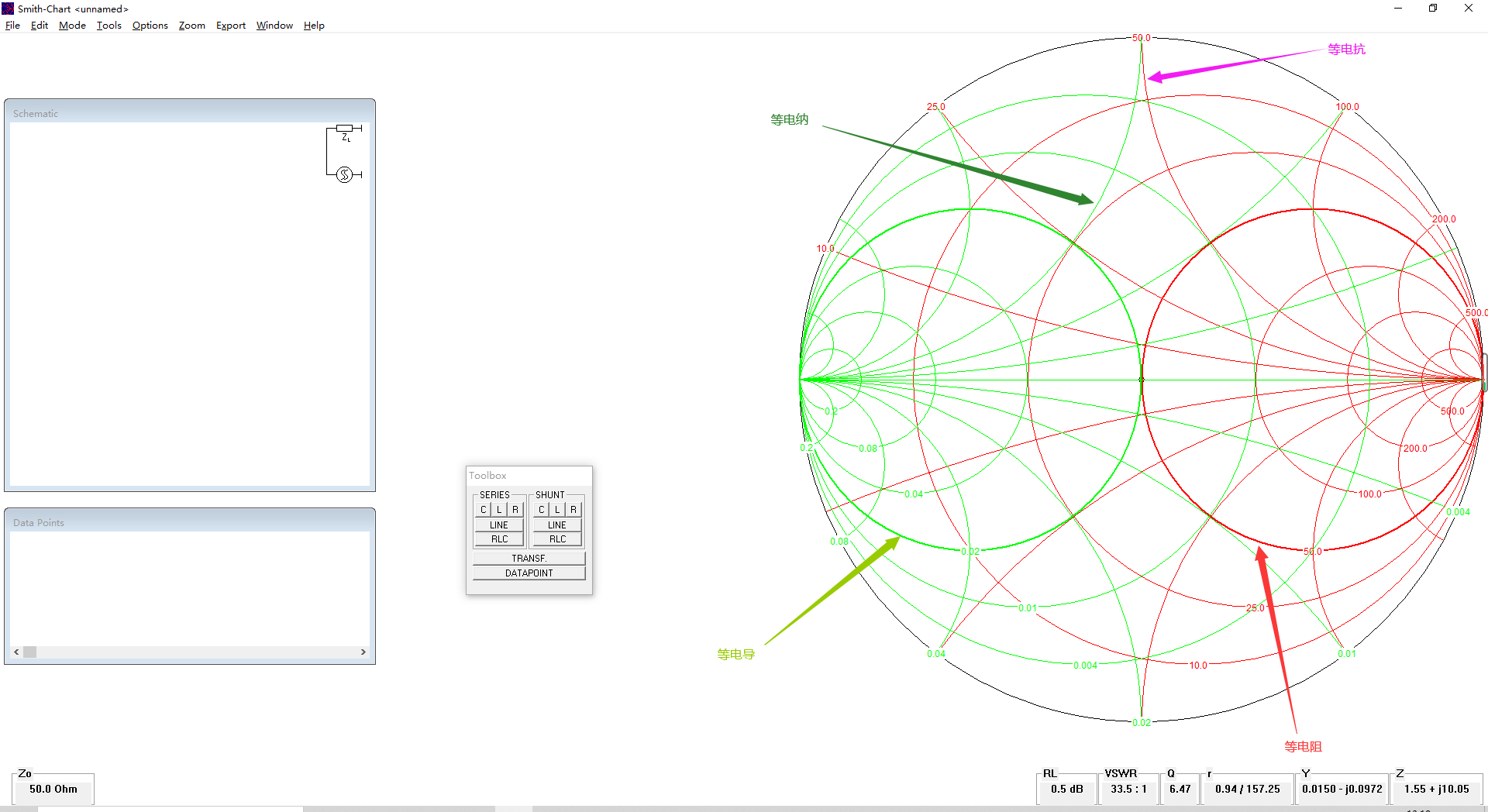

Smith V2.00界面

-------------------------------------------------分割线---------------------------------------------------------------

设计线圈天线(13.56MHz)匹配电路：

假设线圈的参数Rs_ant=0.2ohm,Rp_ant=2Kohm,Lant=1uH,假设天线的Q值设计为10，匹配到50欧姆阻抗。
则：

Rs_match=wL/Q-Rs_ant=8.3ohm;

1/Rp_match=1/QwL-1/Rp_ant,得：Rp_match=1.5Kohm.

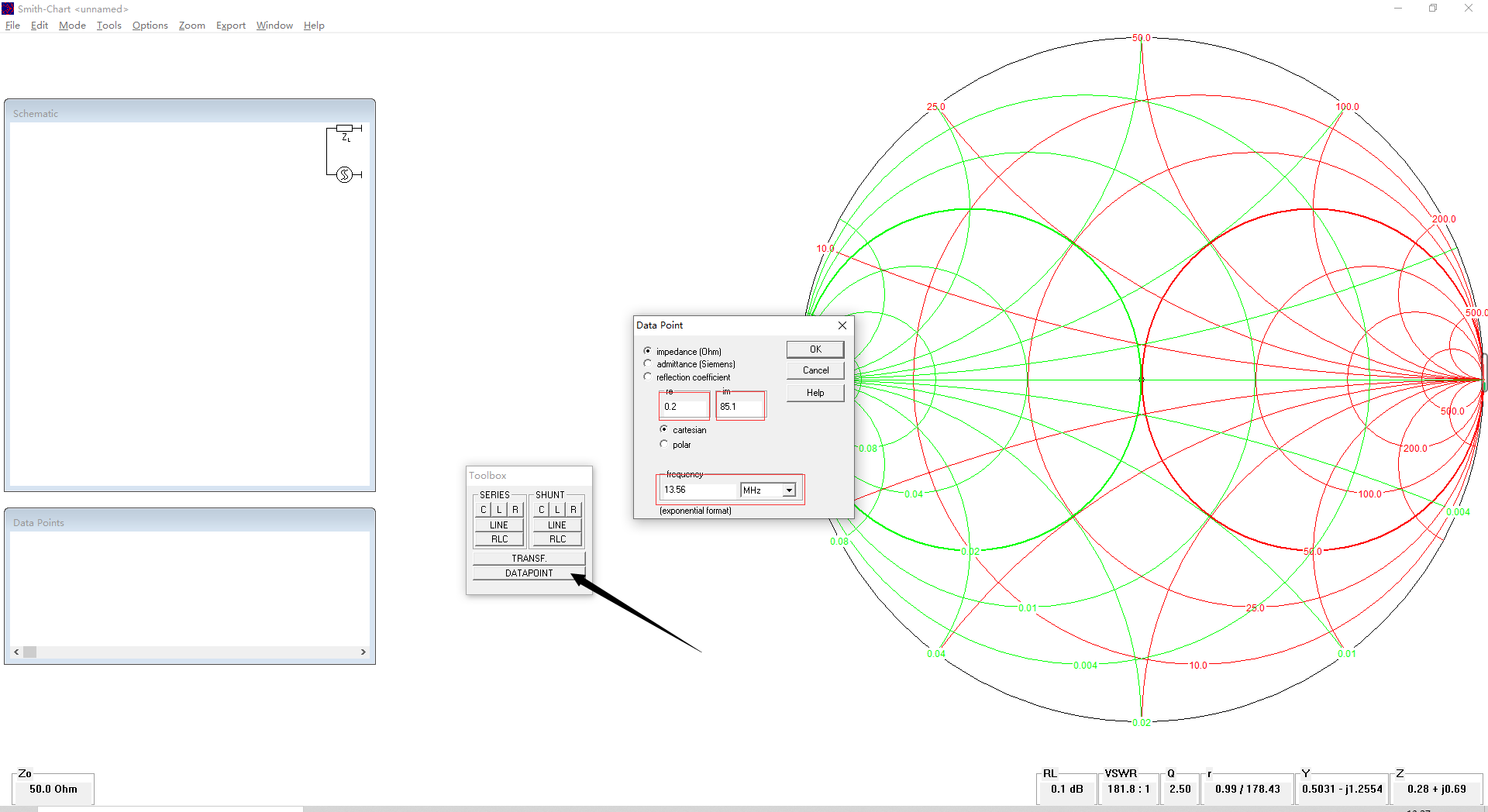

由wL得：2Pi13.56MHz*1uH=85.1ohm.故Zant=（0.2+j85.1）ohm.

在这里插入图片描述

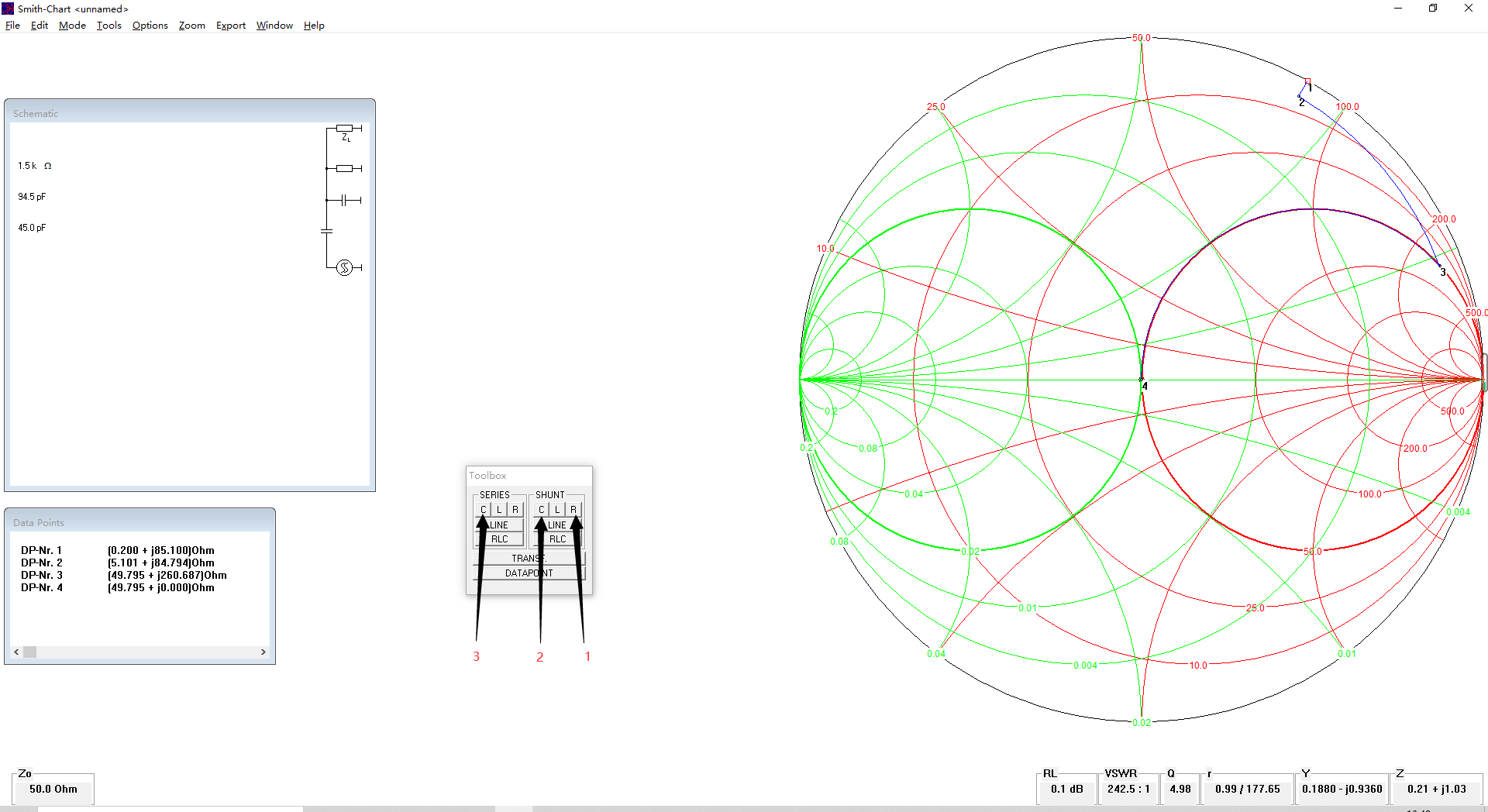

串联匹配：

串联一个电阻，并联一个电容，再串联一个电容，即可。
在这里插入图片描述

并联匹配：

并联一个电阻，并联一个电容，再串联一个电容即可。

在这里插入图片描述
参考资料：

（1）《smith图口诀》CSDN博主「gtkknd」原文链接：https://blog.csdn.net/gtkknd/article/details/100049649

（2）《13.56MHz NFC/RFID天线及其匹配电路设计详解》李明洋
