天线基础知识（五）波瓣宽度

1.波瓣宽度

波瓣宽度是指天线方向图中低于主瓣峰值3dB处所形成的夹角宽度，又称波束宽度、主瓣宽度、半功率角，形成的夹角叫波瓣角。波瓣宽度分为水平波瓣宽度和垂直波瓣宽度，对应波瓣角也分为水平波瓣角和垂直波瓣角。波瓣宽度是定向天线常用的一个重要指标。

• 定向天线方向图如图1-1所示。天线方向图中颜色越偏红表示无线信号越强，越偏蓝表示无线信号越弱。

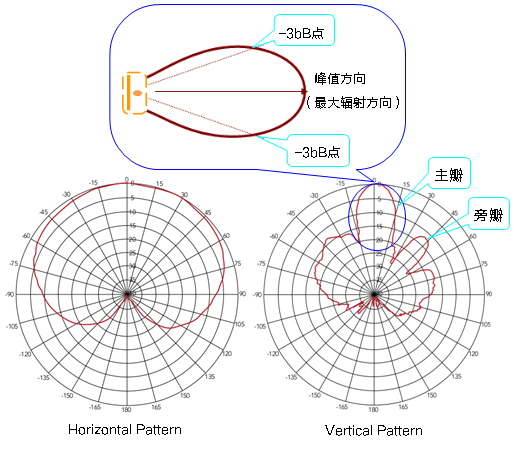

• 天线方向图的水平和垂直切面图、波瓣宽度如图1-2所示。 波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。

• 覆盖时主要考虑主瓣，旁瓣通常会对周边区域形成干扰，一般应用中都要增强主瓣，抑制旁瓣。但在天线近点位置需要考虑借助旁瓣来消除覆盖盲区。

2.基本概念

• 水平波瓣宽度（H－Plane Half Power beamwidth） 决定了天线水平平面的波束宽度。宽度越宽，在扇区交界处的覆盖越好，但当提高天线倾角时，也越容易发生波束畸变，形成越区覆盖；反之宽度越窄，在扇区交界处覆盖就越差，提高天线倾角可以在一定程度上改善扇区交界处的覆盖，相对而言，不容易产生对其他小区的越区覆盖。市中心基站的站距小，天线倾角大，故应当采用水平波瓣宽度小的天线，郊区选用水平波瓣宽度大的天线。
• 垂直波瓣宽度（V－Plane Half Power beamwidth） 决定了天线垂直平面的波束宽度。垂直波瓣宽度越窄，偏离主波束方向时信号衰减越快，就越容易通过调整天线倾角（即俯仰角）准确控制覆盖范围，进而达到改善小区覆盖质量的目的。

3.扩展概念

• 主瓣： 不同天线有不同的方向图，有些天线的方向图呈现有许多花瓣的形状，其中辐射强度最大的瓣称为主瓣。
• 旁瓣： 天线的方向图除主瓣外，其余的瓣称为旁瓣或副瓣。
• 10dB波瓣宽度： 方向图中低于主瓣峰值10dB（功率密度降至十分之一）的两个点间的夹角。
