基本参数

天线的基本参数包括：辐射强度、阻抗和辐射效率、辐射方向图、方向性系数和增益、带宽、极化

辐射强度

定义：给定方向上单位立体角辐射的功率。

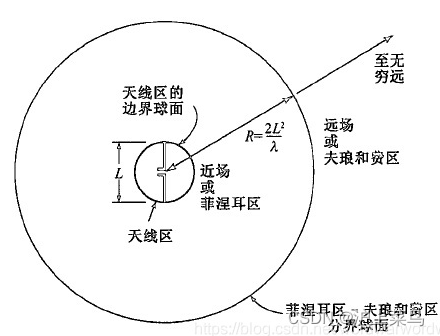

近区场/远区场
能量在电场和磁场以及场和源之间交换而没有能量辐射，因此近区场也称为感应场；


图是的D为天线直径；为天线波长，D>>λ
辐射场中，能量是以电磁波形式向外传播，无功近场中射频能量以磁场、电场形式相互转换，并不向外传播。

阻抗和辐射效率

反射系数：Γ=（Zin-Z0）/（Zin+Z0）
电压驻波比：VSWR=（1+Γ）/（1-Γ）
阻抗匹配：Zin=Z0

天线的输入功率仅有一部分转换为辐射功率，其余被天线及其附近结构所吸收。
辐射效率定义为天线的辐射功率与净输入功率之比。

辐射方向图

定义：天线的辐射特性随空间坐标的变化图形。
通常辐射方向图在远区确定，辐射特性包括：场强、辐射强度、相位或极化；
场强方向图：在固定距离r=r0的球面上，辐射电场随角坐标的相对变化图形为场强方向图；
功率方向图：在固定距离r=r0的球面上，波印廷矢量的r分量随角坐标的相对变化图形为功率方向图。

方向性系数和增益

方向性增益
定义：天线在某方向的辐射强度与参考天线的辐射强度之比。
参考天线：与实际天线具有相同的辐射功率，并且均匀辐射。

带宽

通常根据系统提出的要求和给定的中心频率，人们可以设计一个满足指标要求的天线。但在偏离中心工作频率时，天线相对某一特性的电性能将会下降，电性能下降到容许值的频率范围，就称为天线的频带宽度。

半功率波瓣宽度：从方向图的原点过辐射强度是最大值一半(对应场强是最大值的1/sqrt(2) )的点的矢量所夹的角度。（3dB波瓣宽度）

极化

**定义：**空间固定位置沿传播方向观察到的电场矢量的端点随时间变化的轨迹
极化失配
天线与入射波的极化不一定完全匹配，
天线与负载也不一定共轭匹配。
这两种失配将减少输送给负载的功率，
使最大有效口径减少。
