在测试天线性能的时候，我们往往通过矢量分析仪进行去测试，测试之后会有一系列数据，那么这些数据背后的含义到底是什么呢？现在我就针对测试天线时候，常用到的数据内容进行解析；

归一化阻抗和归一化导纳

  首先我们了解一下什么是归一化阻抗和归一化导纳，因为我们测试天线或者匹配天线的时候经常需要借助smith圆图，而这两个参数经常需要在smith上体现出来；

  所谓的归一化阻抗，就是把实际阻抗相对于系统的特性阻抗Z0进行归一化处理；用z表示归一化阻抗，Z表示源阻抗的话就有：

                                                                             z=Z/Z0=(R+jX)/Z0=r+jx

同样，归一化导纳也就是实际导纳相对于系统的特性导纳Y0进行归一化处理：

                                                                            y=Y/Y0=（G+jB）/Y0=g+jb

 通常smith上表示出来的都是归一化后的阻抗和导纳值

反射系数()，回波损耗(RL) 、电压驻波比(VSWR)

  反射系数

    定义为反射波电压和入射波电压的比值    Γ=V（反射）/V（入射）=(ZL -Z0)/(ZL+Z0)=(z-1)/(z+1),由于阻抗是复数，所以反射系数也是复数；完全匹配的情况下，则反射系数为0；

 回波损耗

    回波损耗是指入射功率和反射功率的比值，并以DB形式表示：RL=-20lg|Γ|=10|lg（P入射功率）/（P反射功率），在实际应用中，我们希望射频能量全部传送出去，是不希望有回波的，或者说回波损耗的绝对值越大越好。当接近0的时候，回波损耗接近于无穷大，此时没有反射波，无线电波全部传送出去。

 电压驻波比

   电压驻波比定义为波腹和波节电压的比值；VSWR=(1+ Γ)/(1- Γ);一般来说我们希望反射系数越小越好，最好就是0，则VSWR则为1；所以当射频电路完全与天线匹配时，则VSWR为1；

 S参数

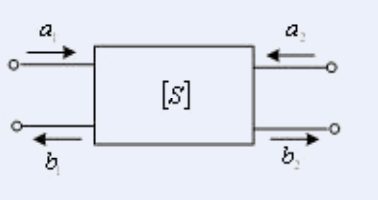

  s参数是建立在入射波和反射波关系基础上的网络参数，用于微波射频电路的分析，以器件端口的反射信号以及从该端口传向另一端口来描述微波网络：

 S11=b1/a1（a2=0）=1端口反射波/1端口入射波

 S12=b1/a2（a1=0）=1端口反射波/2端口入射波

 S21=b2/a1（a2=0）=2端口反射波/1端口入射波

 S22=b2/a2（a1=0）=2端口反射波/2端口入射波

当输出端口匹配时，输入端口S11和反射系数Γ满足如下关系： S11=Γ    ；同样，回波损耗和驻波比也可以用S11表示；

RL=-20lg|S11|   VSWR=(1+|S11|)/(1-|S11|)
