天线参数简介

1、辐射场图

• 辐射场图在定义上讲是作为空间坐标函数的天线辐射特性的数学函数或者图形表示。一般情况下是在远场区确定并表示为方向坐标的函数。
• 通常将场和功率模式相对于其最大值进行归一化从而产生归一化的场和功率模式。

辐射特性包括：

• 功率通量密度（power flux density）
• 辐射密度（radiation density）
• 场强（field strength）
• 方向性（directivity）
• 相位（phase）
• 极化（polarization）

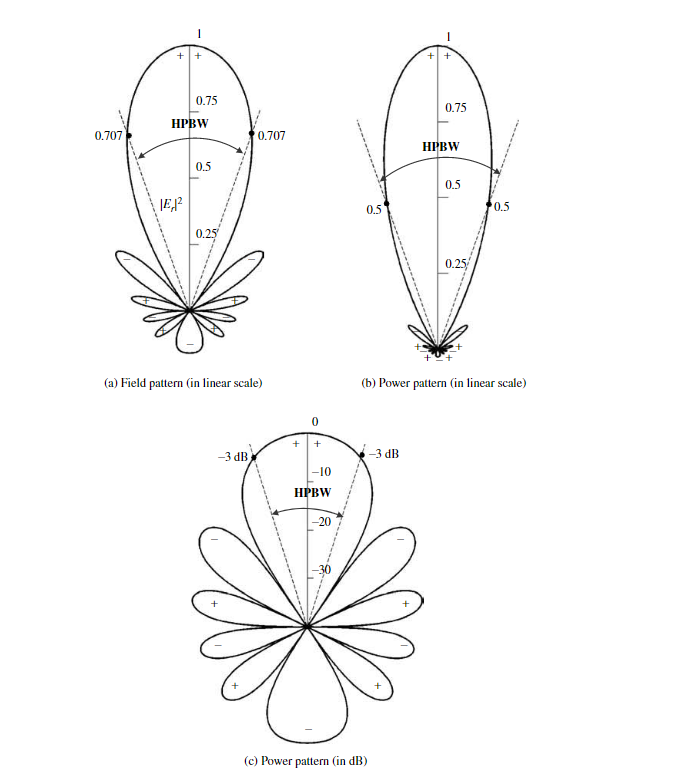

辐射场图分类：

• 场模式（线性标度）通常表示电场或磁场强度随角度空间变化的曲线图。
• 功率模式（线性标度）通常表示电场或磁场强度平方随角度空间变化的曲线图。
• 功率模式（以dB为单位）代表电场或磁场的大小，以角空间的形式表示。

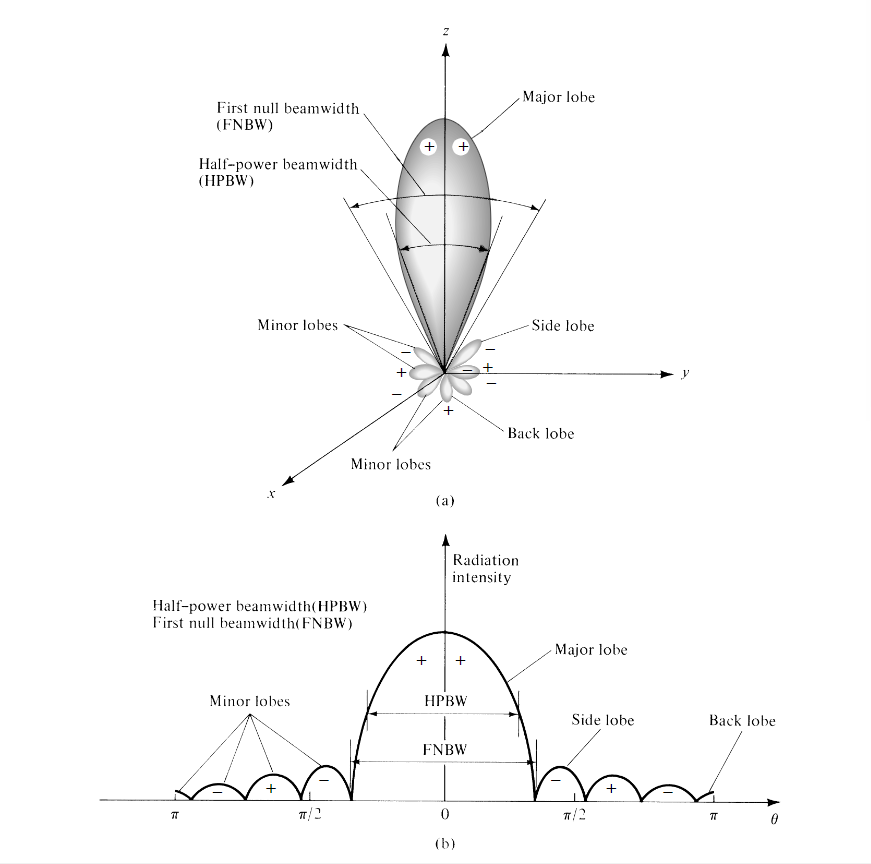

1.1 辐射波瓣

• 辐射场图的各个部分被称为波瓣。

波瓣分为：

• 主瓣：为最大辐射方向的波瓣。
• 副瓣：除了主瓣之外的波瓣。
• 旁瓣：与主瓣相邻且与主瓣的方向半球相同。
• 背瓣：与主瓣方向相反。

副瓣电平=主瓣功率密度/波瓣的功率密度，通常又被称为旁瓣比或者旁瓣电平。在实际应用中，将旁瓣电平降低到-20dB以下对天线的影响就很小了。

1.2 各向同性、定向和全向方向图

各向同性天线（isotropic radiatior）：一种在所有方向上都具有相同辐射的无损天线。
定向天线（directional antenna）：在某个方向上具有更高效的发射和接收电磁波的性能。
全向天线（omnidirectional antenna）：全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。

1.3 E面和H面

E面：包含电场矢量和最大辐射方向的平面。
H面：包含磁场矢量和最大辐射方向的平面。
E面和H面随着天线极化方向的不同，其平面也随着变化，但在工程上通常将E面称为垂直面，H面为水平面。

1.4 场区

1.

1.

1.

1.

1.

1.

PS：本文中的内容是来自于《Antenna Theory Analysis And Design》中的翻译内容。
