概述

关注嘉友创科技公众号

各位大虾，说个天线设计的过程，此过程实测性能是官方的参数的80%。不需要任何仪器测试的情况下。适合穷逼，买不起仪器
1.确定厂家+确定板厚

2.依据板厚，找生成PCB厂家确定板层分布

（厂家不同，很多参数不同）

3.确定阻抗分布周围是否铺铜（厂家会给参考设计的具体参数）
铺铜

不铺铜

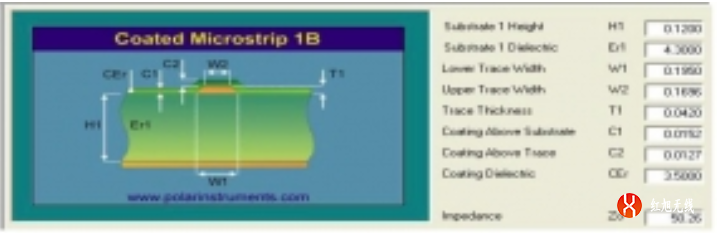

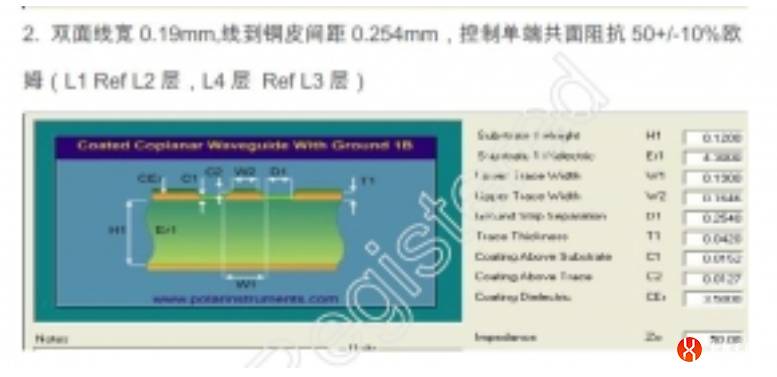

4.根据厂家的参数和参考设计，自己使用软件（APPCAD自己下载）计算下阻抗

5.设计误差是50+ ±10%，板子依据参数设计ok后，发到PCB厂，让PCB厂的工程师调节阻抗（免费）

6.SMT后测试天线匹配+调节天线预留电容。（没钱可以不测，直接参考官方的参数值，或者直接测距离）

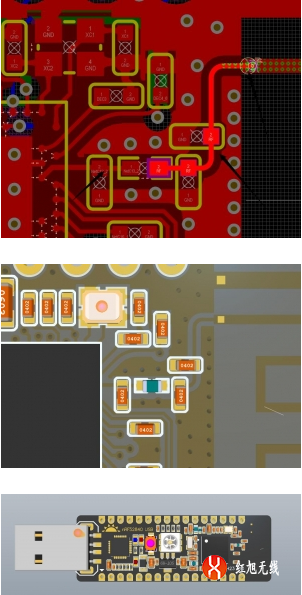

7.分享下红旭的天线设计

总结：
1.完全按照厂家的参数设计板子天线部分即可
2.其他原则就不说了，例如天线净空区，远离金属电池等
3.方法是自己瞎搞出来的，实测十几个项目，天线性能不错。
4.基本不需要任何仪器，适合DIY，不适合项目。
