概述
PT100(RTD)三线制四线制测量方案(升级版)。
本方案仅为开发者提供的快速原型机参考，并非可直接量产的产品，开发者请根据实际需求增删功能及模块。

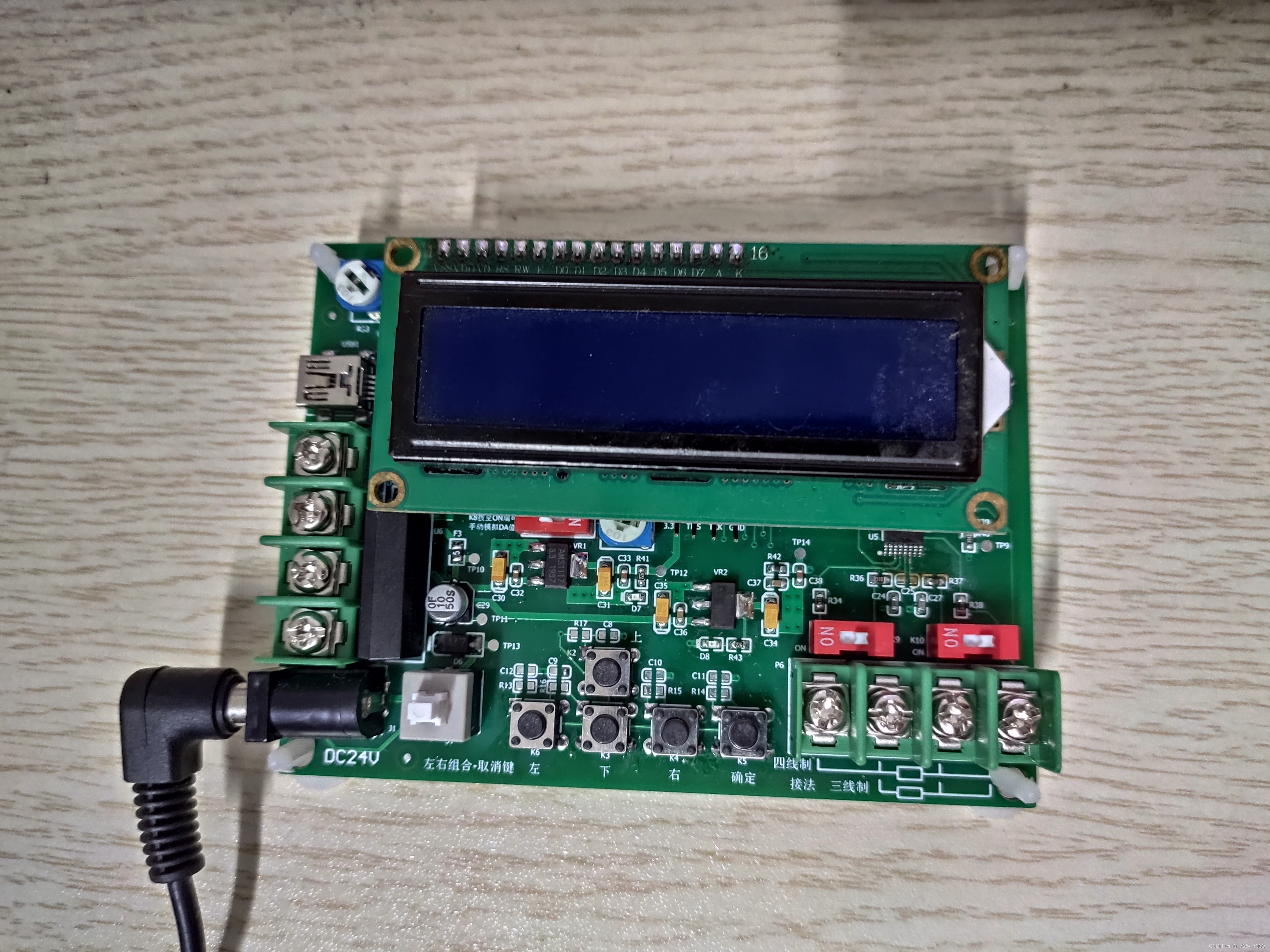

本系统以stm32f103c8t6作为主控芯片，采集温度范围为-200℃~600℃，带4-20mA变送输出，通过液晶1602显示温度或pt100阻值，显示分辨率为0.01℃，四线制精度±0.3℃，三线制精度±1℃，可通过按键设置显示模式和设置温度量程，通过拨码开关切换三线制和四线制模式，带串口下载电路。
概述：
1.电源输入：24VDC;
2.温度测量原理：采用三线制和四线制测量方案，电流激励，获取AD值后计算出PT100阻值，通过查表获取当前的阻值对应的温度。
3.设计知识点：
3.1、基于AD7793的三线制和四线制测量电路设计；
3.2、按键驱动代码，带软件去抖和FIFO功能；
3.3、液晶1602驱动代码以及液晶显示菜单的简单框架；
3.4、使用查表方式获取pt100的温度值；
3.5、变送输出4-20mA电路设计；
3.6、串口下载电路。
注意:
原理图源文件和源码
ID:7950626779193551
Kevin Kwok
