1.基本原理
PT100属于热电阻的一种，热电阻(不是热敏电阻)，更严谨的叫法为RTD(Resistance Temperature Dectector)，即电阻温度检测器：
无论是热电阻、热电偶还是热敏电阻，其基本原理都为随着温度的升高带来的原子核震荡加剧导致的金属阻值升高，但只有少数的金属才符合RTD的标准，常见的有铂(Pt)、铜(Cu)、镍(Ni)，由于耐腐蚀和线性高等特点，Pt成为了最常用的热电阻。常见型号有Pt100、PT50等，表示0℃对应的电阻为100Ω、50Ω。
常见的Pt100：

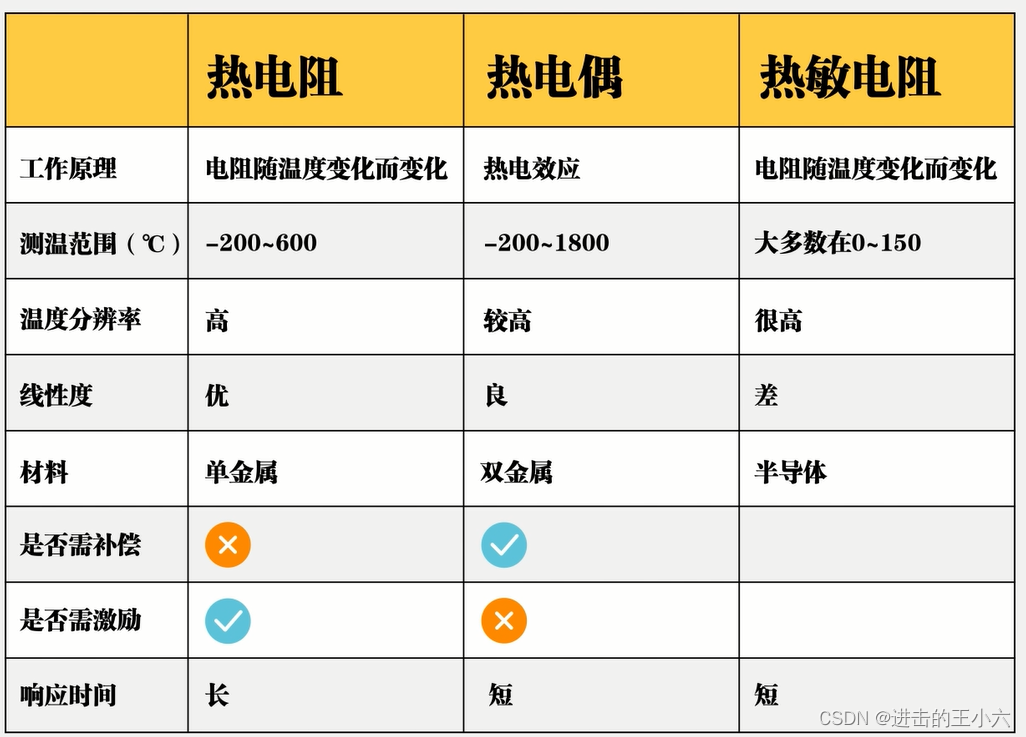

2. 其与热电偶、热敏电阻的区别如下：

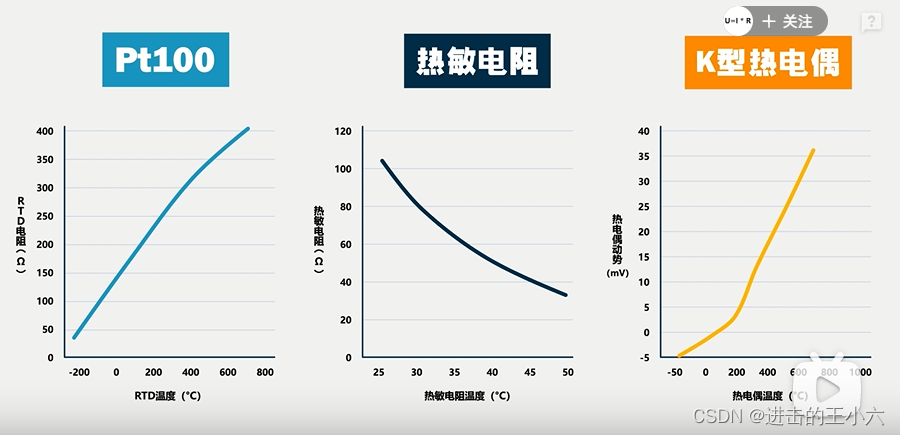

可以看出，RTD线性度最好，热敏电阻的阻值与温度负相关。
可以看出，RTD的线性度最好，且范围时钟、材料单一，是较为稳妥的方式。
3.阻值对照表

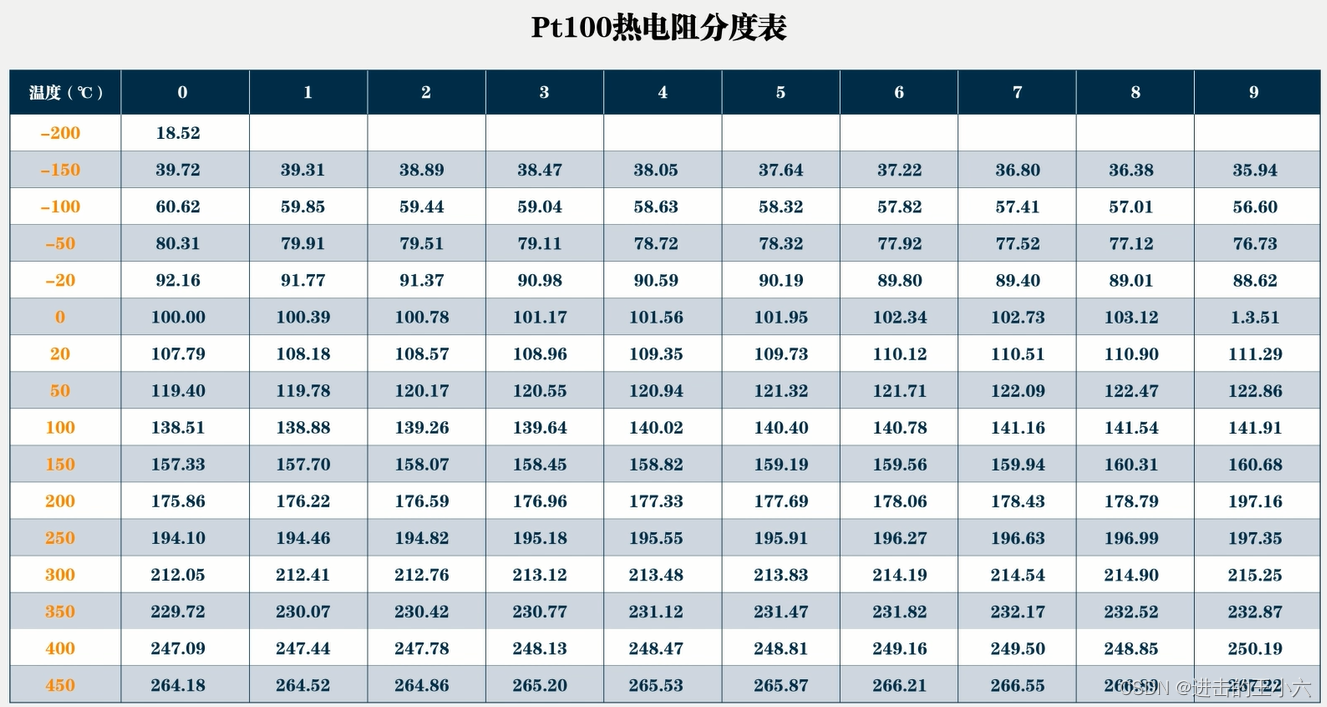

虽然线性度很高，但若是需要更高的精度需要对照下表：
4.接线方式

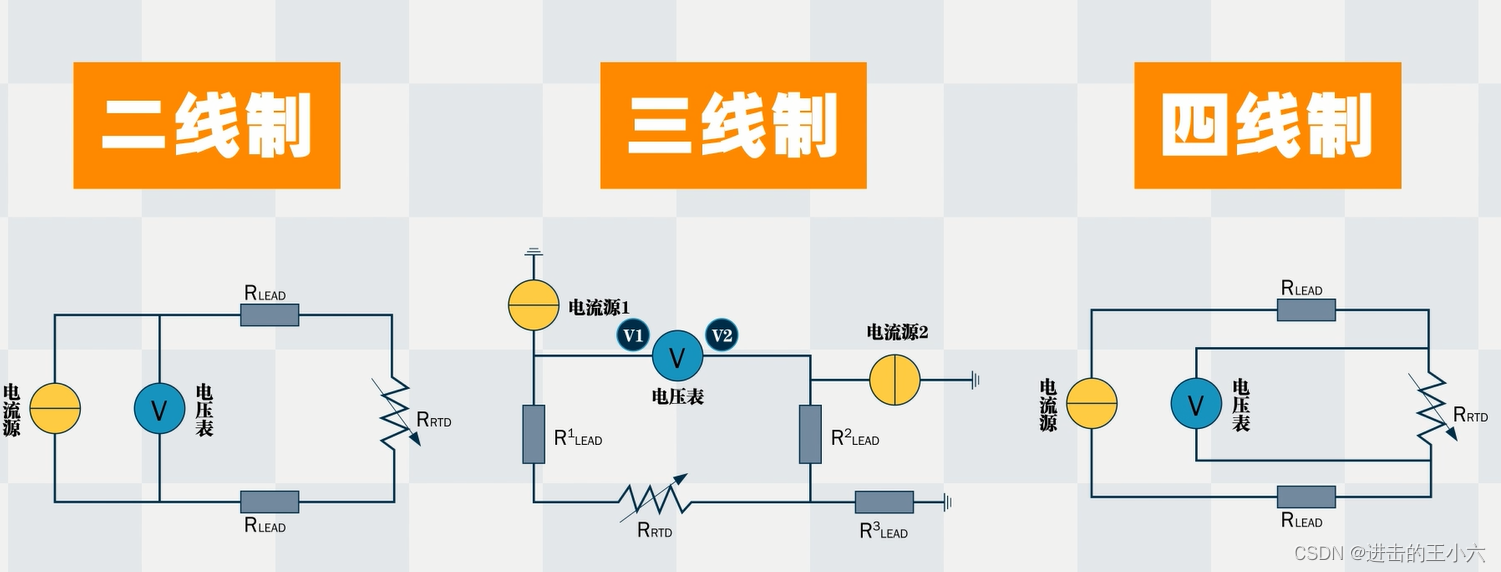

分为2线制、3线制、4线制三种：
2线制直接将RTD串进回路，简单，但是会引入线电阻带来的误差；
4线制直接在热电阻两侧测量电压，没有线电阻带来的误差，但是不适合远程测量；
3线制兼顾二者的优点：
如上图所示，通过引入两个恒流源的方式，在两条支路上引入相同的线电阻，电压变化相互抵消，V1-V2即为RTD两侧的实际电压。
【注】搭配PLC使用时，需要使用RTD模块进行测量。
