概述

作者：桂。

时间：2017-05-05 21:45:07

链接：http://www.cnblogs.com/xingshansi/p/6815217.html

前言

主要总结一下常用的音频特征，并给出具体的理论分析及代码。

一、过零率

过零率的表达式为：

其中N为一帧的长度，n为对应的帧数，按帧处理。

理论分析：过零率体现的是信号过零点的次数，体现的是频率特性。因为需要过零点，所以信号处理之前需要中心化处理。

code(zcr1即为过零率):

for i=1:fn
    z=X(:,i);                     % 取得一帧数据
    for j=1: (wlen- 1) ;          % 在一帧内寻找过零点
         if z(j)* z(j+1)< 0       % 判断是否为过零点
             zcr1(i)=zcr1(i)+1;   % 是过零点，记录1次
         end
    end
end

二、短时能量

短时能量的表达式为：

理论分析：短时能量体现的是信号在不同时刻的强弱程度。

code:

for i=1 : fn
    u=X(:,i);              % 取出一帧
    u2=u.*u;               % 求出能量
    En(i)=sum(u2);         % 对一帧累加求和
end

三、短时自相关函数

短时自相关函数定义式为：

理论分析：学过信号处理的都应该知道，信号A与信号B翻转的卷积，就是二者的相关函数。其中是因为分帧的时候，加了窗函数截断，w代表窗函数。

code:假设一帧截断的信号

r = xcorr(signal);

　　这与直接利用卷积的方式等价：

给出卷积的实现：

function output_signal=my_direct_convolution(input_signal,impulse_response)
% Input:
%    input_signal: the input signal
%    impulse_response: the impulse response
% Output:
%    output_signal:the convolution result
N=length(input_signal);%define length of signal
K=length(impulse_response);%define length of impulse response
output_signal=zeros(N+K-1,1);%initializing the output vector
xp=[zeros(K-1,1);input_signal;zeros(K-1,1)];
for i=1:N+K-1
    output_signal(i)=xp(i+K-1:-1:i)'*impulse_response;
end

　　卷积也可以借助FFT快速实现。

调用卷积的函数：

r1 = my_direct_convolution(signal,signal(end:-1:1));

　　图中可以看出r与r1完全等价：

四、短时平均幅度差

假设x是加窗截断后的信号，短时平均幅度差定义：

理论分析：音频具有周期特性，平稳噪声情况下利用短时平均幅度差可以更好地观察周期特性。

code:

取一帧信号，计算短时平均幅度差：

u = X(:,i) %取一帧信号
for k = 1:wlen
    amdvec(k) = sum(abs(u(k:end)-u(1:end-k+1)));%求每个样点的幅度差再累加
end

前面四个都是信号的时域分析，音频信号更多是在时频域分析(可借助tftb-0.2工具包分析)。

常用的有STFT（短时傅里叶变换）、小波变换、ST、W-V变换，以线性调频信号为例：

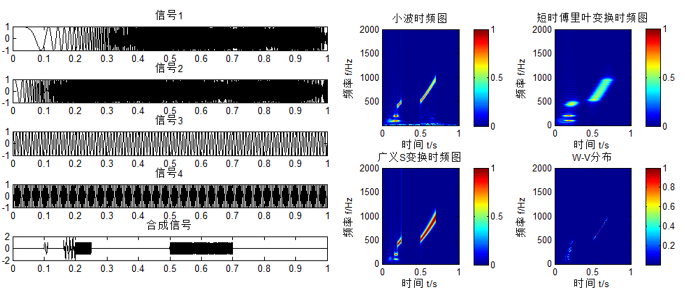

左图最下面为合成信号，右图为四种变换对合成信号进行的时频分析。

这里只分析利用短时傅里叶变换（Short time fourier transform, STFT）的情形。

又因为实数的傅里叶变换共轭对称，有时也仅仅分析频域的一半信息即可。

为什么要进行STFT呢，原因按我的理解可能有两点：

传统FFT只能看到信号频率的特性，时域信号只能观察时域特性，都是一维的情况，如果二维联合观察？这个时候STFT就可以实现;
语音是非平稳信号，比如求相关矩阵，理论上是E{.}求取均值的形式，通常无法得出概率密度，往往有数据近似：
这个式子能够近似相关矩阵，有两个前提条件：a)信号平稳，这样才能保证统计特性一致；b)遍历性，这个时候才能保证统计没有以偏概全。
但语音信号是非平稳信号，直接求取相关矩阵理论上没有意义，其他统计信息也有类似的特性。但语音变化缓慢，可以认为是短时平稳，即在短的时间内（如20~30ms）是平稳的，这个时候平稳+遍历性的假设，就可以让我们借助观测数据估计统计信息。这个短时平稳的划分就是信号分帧。进一步：分帧信号分别FFT，就是STFT。

信号分帧的code:

Nframe = floor( (length(x) - wlen) / nstep) + 1;
for k = 1:Nframe
  idx = (1:wlen) + (k-1) * nstep;
  x_frame = x(idx);
end

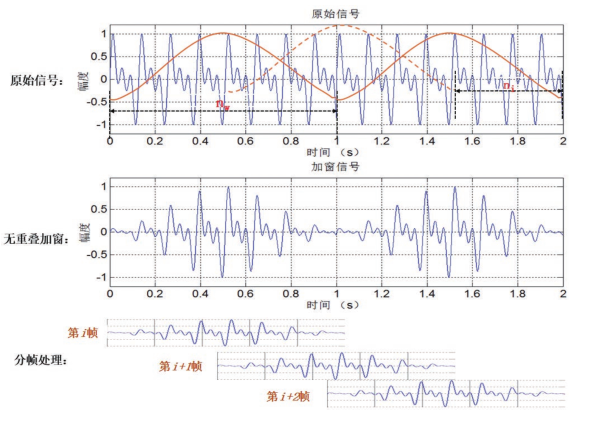

　　加窗截断分帧的示意图：

为什么要有帧移量？即帧与帧之间有部分重叠？从上面中间图可以看出，加窗阶段后相邻两帧在端点处变化较大，对于变化较大的情况一般思路就是平滑，比如进行插值处理，其实帧移的操作就是插值呀。

五、语谱图（基于FFT）

有时FFT也换成DCT实现，FFT延展与DCT是等价的，就不一一列出了。只分析FFT情况。

基于FFT语谱图的定义：

就是分帧，对每一帧信号FFT

然后求绝对值/平方。

理论分析：

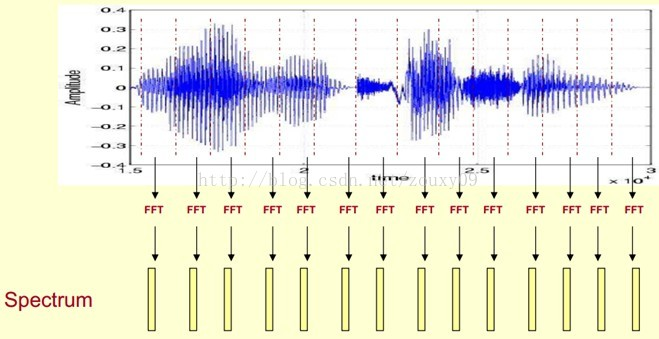

给出示意图,语音分帧→每一帧分别FFT→求取FFT之后的幅度/能量，这些数值都是正值，类似图像的像素点，显示出来就是语谱图。

语谱图code:

function d=FrequencyCal(x,nw,ni)
n=nw;                                        %帧长
h=ni;                                        %帧移量
s0=length(x);
win=hamming(n)';                             %加窗,hamming为例
c=1;
ncols=1+fix((s0-n)/h);                       %分帧，并计算帧数
d=zeros((1+n/2),ncols);
for b=0:h:(s0-n)
    u=win.*x((b+1):(b+n));
    t=fft(u);
    d(:,c)=t(1:(1+n/2))';
    c=c+1;
end

　　读取语音调用语谱图code:

[signal,fsc] = wavread('tone4.wav');
nw=512;ni=nw/4;
d=FrequencyCal(signal',nw,ni);
tt=[0:ni:(length(signal)-nw)]/fsc;
ff=[0:(nw/2)]*fsc/nw*2;
% imagesc(tt,ff,20*log10(abs(d)));
imagesc(tt,ff,abs(d).^2);
xlabel('Time(s)');
ylabel('Frequency(Hz)')
title('语谱图')
axis xy

常用对数谱,修改上面的一句code即可：

imagesc(tt,ff,20*log10(abs(d)));
% imagesc(tt,ff,abs(d).^2);

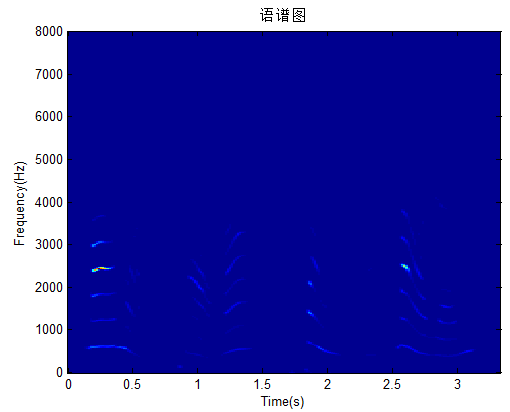

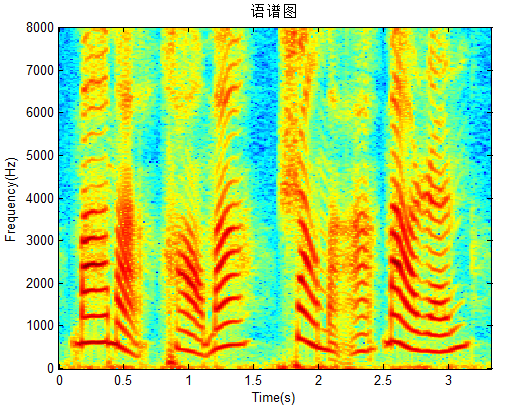

　　效果图：　

有时对数中添加常数项；

imagesc(tt,ff,20*log10(C+abs(d)));

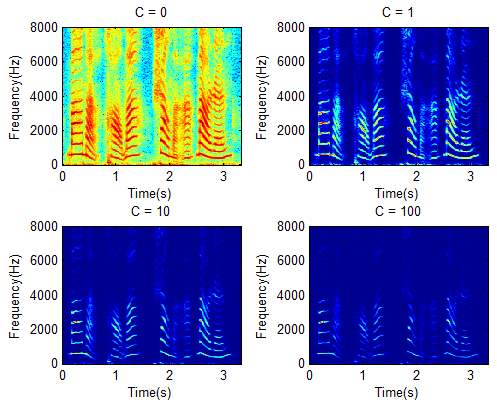

　　效果图：

六、短时功率谱密度

先来看看功率谱定义：

可见对于有限的信号，功率谱之所以可以估计，是基于两点假设：1）信号平稳; 2)随机信号具有遍历性

　　A-功率谱密度

1）周期图法

已知N个采样点的信号，对其进行傅里叶变换：

进一步得到功率谱密度：

按照上文分析相关函数的思路，给出一个分析：

就是信号u的相关函数就是u卷积上u的翻转，而相关函数与功率谱密度是互为傅里叶变换。u对应傅里叶变换U，u的翻转对应U的共轭，时域的卷积对应频域的相乘，就得到了功率谱估计的表达式，同样代码实现依然可以借助上文分析相关函数的特性加以分析。

对应code，其中my_direct_convolution仍然调用上面的函数:

fs = 1000;%采样率
f0 = 30;%信号频率
t = 0:1/fs:1;
x = sin(2*pi*f0*t);
lenx = length(x)
subplot 121
plot(t,x,'k');
title('时域信号')
subplot 122
Prr = abs(fft(my_direct_convolution(x',x(end:-1:1)')))/lenx;
plot((0:fs)/2,Prr(1:length(Pxx)),'r--');
xlabel('Frequency(Hz)')

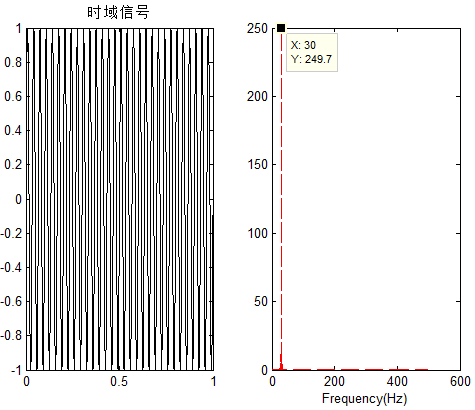

　　效果图中可以看出信号30Hz可以明显从功率谱图观察：

可以看出：功率谱密度与相关函数对应，而相关函数是统计信息，按前文提到的，它是建立在信号平稳的假设之上。如果信号不够平稳呢？周期图法的思路显然是不适用的，Welch就是对这一问题的改进。

2）平均周期图法（Welch）

与周期图谱求功率谱密度不同，Welch不再从整个时间段考虑，而是做了三点改进：

截断，将这个信号分成多个片段
加窗：因为截断，截断就要泄露，通常都选择加窗处理
重叠：截断之后，为了防止相邻两段差异过大，通常插值平滑处理，也就是取重叠

给出Welch定义，每一段的功率：

其中，d₂(n)是窗函数，M是每一段的长度，假设总长度为L，则Welch平均功率谱密度为：

简单来理解就是：分段的每一段用周期图法得到功率谱密度，然后加权平均，不再细说了。

　　B-短时功率谱密度

按前面分析，周期图法针对的是平稳信号，而Welch虽然考虑了非平稳的特性，但分段的数量通常较小，每一段的长度较大，对音频信号而言，这也是不够的。音频信号可以看作短时间的近似平稳（如一帧信号），对每一帧利用周期图法分析，这个就是短时功率谱密度的思路。通常为了防止一帧的信号不够平稳，每一帧也可以进一步利用Welch方法处理。

对应code，分帧、Welch都是上面的思路，直接调用了：

function [Pxx] = pwelch_2(x, nwind, noverlap, w_nwind, w_noverlap, nfft)
% 计算短时功率谱密度函数
% x是信号，nwind是每帧长度，noverlap是每帧重叠的样点数
% w_nwind是每段的窗函数，或相应的段长，
% w_noverlap是每段之间的重叠的样点数，nfft是FFT的长度

x=x(:);
inc=nwind-noverlap;       % 计算帧移
X=enframe(x,nwind,inc)';  % 分帧
frameNum=size(X,2);       % 计算帧数
%用pwelch函数对每帧计算功率谱密度函数
for k=1 : frameNum
    Pxx(:,k)=pwelch(X(:,k),w_nwind,w_noverlap,nfft);
end

七、谱熵

谱熵的定义，首先对每一帧信号的频谱绝对值归一化：

这样就得到了概率密度，进而求取熵：

理论分析：熵体现的是不确定性，例如抛骰子一无所知，每一面的概率都是1/6，信息量最大，也就是熵最大。如果知道商家做了手脚，抛出3的概率大，这个时候我们已经有一定的信息量，抛骰子本身的信息量就少了，熵也就变小。对于信号，如果是白噪声，频谱类似均匀分布，熵就大一些；如果是语音信号，分布不均匀，熵就小一些，利用这个性质也可以得到一个粗糙的VAD（有话帧检测）。谱熵有许多的改进思路，滤波取特定频段、设定概率密度上限、子带平滑谱熵，自带平滑通常利用拉格朗日平滑因子，这是因为防止某一段子带没有信号，这个时候的概率密度就没有意义了，这个思路在利用统计信息估计概率密度时经常用到，比如朴素贝叶斯就用到这个思路。

谱熵code:

for i=1:fn
    Sp = abs(fft(y(:,i)));              % FFT变换取幅值
    Sp = Sp(1:wlen/2+1);	            % 只取正频率部分
    Ep=Sp.*Sp;                          % 求出能量
    prob = Ep/(sum(Ep));		        % 计算每条谱线的概率密度
    H(i) = -sum(prob.*log(prob+eps));  % 计算谱熵
end

八、基频

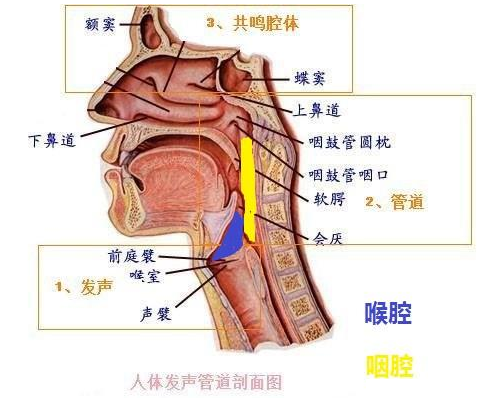

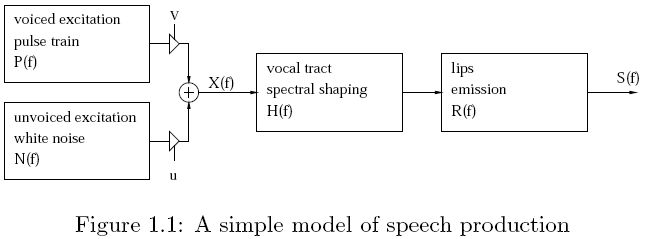

基频：也就是基频周期。人在发音时，声带振动产生浊音(voiced)，没有声带振动产生清音（Unvoiced）。浊音的发音过程是：来自肺部的气流冲击声门，造成声门的一张一合，形成一系列准周期的气流脉冲，经过声道（含口腔、鼻腔）的谐振及唇齿的辐射形成最终的语音信号。故浊音波形呈现一定的准周期性。所谓基音周期，就是对这种准周期而言的，它反映了声门相邻两次开闭之间的时间间隔或开闭的频率。常用的发声模型：

基音提取常用的方法有：倒谱法、短时自相关法、短时平均幅度差法、LPC法，这里借用上面的短时自相关法，说一说基频提取思路。

自相关函数：

通常进行归一化处理，因为r(0)最大，

得到归一化相关函数时候，归一化的相关函数第一个峰值为k = 0，第二个峰值理论上应该对应基频的位置，因为自相关函数对称，通常取一半分析即可。

取一帧信号为例，整个说话段要配合有话帧检测（VAD技术，这里不提了）自相关法估计基频code：

[x, fs] = wavread('1.wav');
nw = 256;
signal = x(16001:(16000+nw),1);%取一帧信号
%相关函数计算
r = my_direct_convolution(signal,signal(end:-1:1)); %利用卷积计算相关函数
r = r/(signal'*signal);%相关函数归一化
rhalf = r(nw:end);                    % 取延迟量为正值的部分
%提取基音，假设介于50~600Hz之间
lmin = round((50/fs)*nw);
lmax = round((600/fs)*nw);
[tmax,tloc] = max(rhalf(lmin:lmax));    % 在Pmin～Pmax范围内寻找最大值
pos = lmin+tloc-1;          % 给出对应最大值的延迟量
pitch = pos/nw*fs        %估计得基频

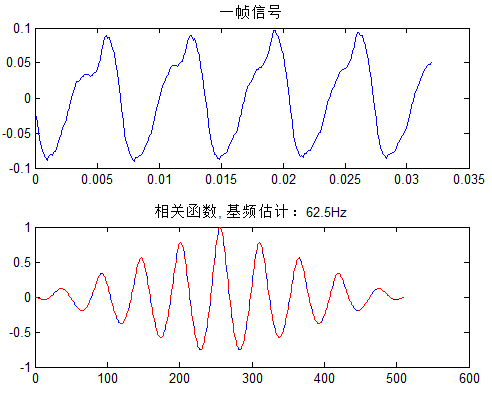

　　卷积还是调用上面的函数。波形的短时周期还是比较明显的，给出一帧信号：

九、共振峰

首先给出共振峰定义：当声门处准周期脉冲激励进入声道时会引起共振特性，产生一组共振频率，这一组共振频率称为共振峰频率或简称共振峰。

共振峰参数包括共振峰频率和频带的宽度，它是区别不同韵母的重要参数，由于共振峰包含在语音的频谱包络中，因此共振峰参数的提取关键是估计自然语音的频谱包络，并认为谱包括的极大值就是共振峰，通常认为共振峰数量不超过4个。发声模型：

对这个模型抽象，通常有声管模型、声道模型两个思路，以声道模型为例：认为信号经过与声道的卷积，得到最终发出的声音。声道就是系统H。

共振峰的求解思路非常多，这里给出一个基于LPC内插的例子。

如果表达这个系统响应H呢？一个基本的思路就是利用全极点求取：

从按照时域里信号与声道卷积的思路，频域就是信号与声道相乘，所以声道就是包络：

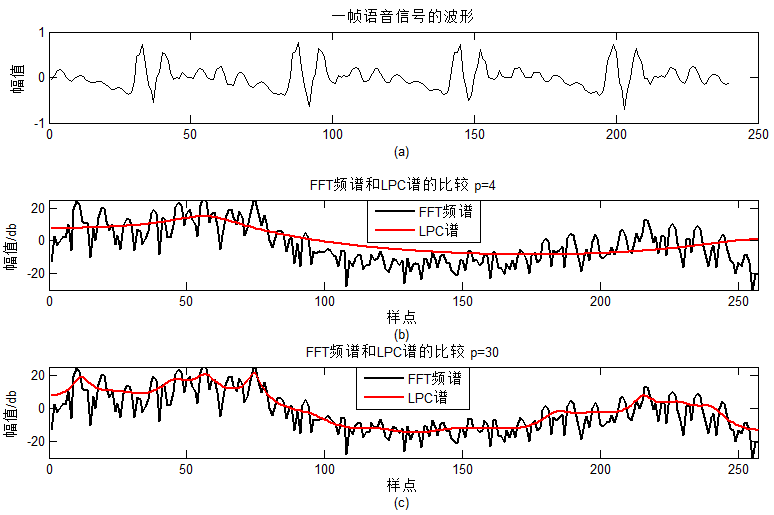

利用线性预测系数（LPC）并选择适当阶数，可以得到声道模型H。LPC之前有分析过，可以点击这里。

其实利用LPC得出的包络，找到四个峰值，就已经完成了共振峰的估计。为了更精确地利用LPC求取共振峰有，两种常用思路：抛物线内插法、求根法，这里以内插法为例。其实就是一个插值的思路，如图

为了估计峰值，取p(k-1)、p(k)、p(k+1)哪一个点都是不合适的，插值构造抛物线，找出峰值就更精确了。

LPC内插法code:

[x,fs]=wavread(fle);                        % 读入一帧语音信号
u=filter([1 -.99],1,x);                     % 预加重
wlen=length(u);                             % 帧长
p=12;                                       % LPC阶数
a=lpc(u,p);                                 % 求出LPC系数
U=lpcar2pf(a,255);                          % 由LPC系数求出频谱曲线
freq=(0:256)*fs/512;                        % 频率刻度
df=fs/512;                                  % 频率分辨率
U_log=10*log10(U);                          % 功率谱分贝值
[Loc,Val]=findpeaks(U);                     % 在U中寻找峰值
ll=length(Loc);                             % 有几个峰值
%抛物线内插修正
for k=1 : ll
    m=Loc(k);                               % 设置m-1,m和m+1
    m1=m-1; m2=m+1;
    p=Val(k);                               % 设置P(m-1),P(m)和P(m+1)
    p1=U(m1); p2=U(m2);
    aa=(p1+p2)/2-p;
    bb=(p2-p1)/2;
    cc=p;
    dm=-bb/2/aa;
    pp=-bb*bb/4/aa+cc;
    m_new=m+dm;
    bf=-sqrt(bb*bb-4*aa*(cc-pp/2))/aa;
    F(k)=(m_new-1)*df;
    Bw(k)=bf*df;
end

　　为了更好地估计声道，这里用了预加重，因为类似电磁波等信号，波信号传播过程中高频分量衰减更大，所以需要对高频进行一定程度的提升，这个操作叫做：预加重。

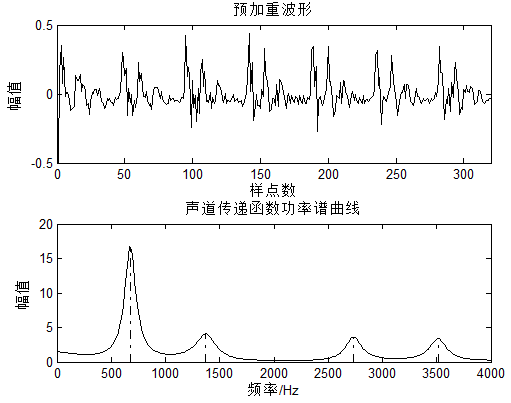

对应的效果图：
