概述
使用功率计测量小功率射频信号时，会发现当被测信号功率接近功率传感器的功率下限时，读数非常不稳定，功率读数的跳变范围，远远超过指标手册中规定的不确定度限值。
那么，用功率计如何测准极限低功率小信号？

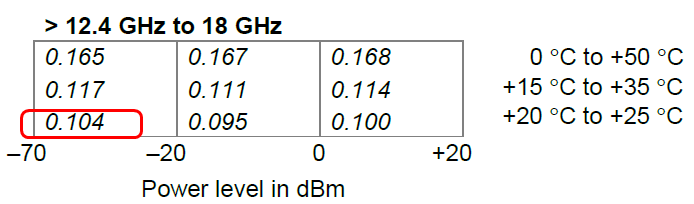

例如，R&S NRP40S功率测量不确定度如下图，常温测量12.4~18GHz，-70dBm的信号，不确定度0.104dB，这就要求读数稳定度优于0.05dB。
小信号精确测量步骤和注意事项：
检查功率探头外壳和被测信号输出端口外壳等电位，接地
检查探头与被测端口之间的连接稳固，尽量采用扭矩扳手
测试前需调零(Zero)
输入CW连续波，功率测量模式是连续平均
测量时间(Aperture)，是计算给出一次平均功率测量值的数值记录时间，本应用测量时间默认即可
平均次数越高数值越稳定
连续波平均功率的测量过程中，多次平均值逼近真值
连续多次平均改善信号测量值稳定性和准确度
平均的过程，就是使噪声的影响趋于0的过程
功率计上的滤波器设置，等价于平均次数设置，次数设为256或更高
在存在干扰或者接地不佳的环境中，采用软件统计分析
软件R&S power viewer，采用直方图和分位数Q-Q图，分析长期捕获功率值的统计分析
以统计平均值为最终测量值
同时给出测量标准偏差σ
