初次接触HostLink，比较难理解：Fins、FinsTcp、HostLink的区别和关系。个人理解：Fins 同FinsTcp是两个不同的协议，Fins(factory interface network service)是一个单独的协议，可以在主机和PLC通讯中，利用HostLink协议收发Fins指令（FINS commands can be sent and received using the Host Link protocol between interconnected host computers and PLCs）。
通讯格式为：来源官网通讯手册

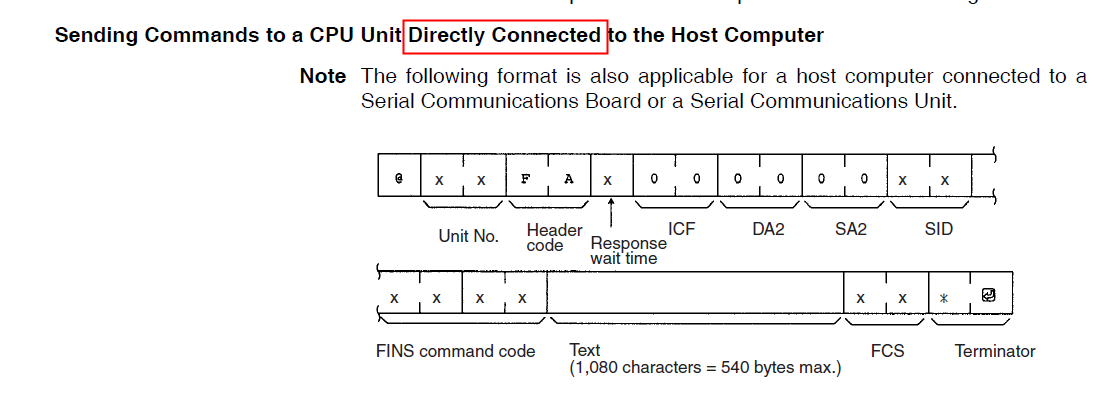

发送包格式：
@+ 2字节PLC站号+FA （Header Code）+ 000000000 （固定9个0）+2字节FINS命令 +正文 + 2字符FCS校验码+ * +CR（回车）

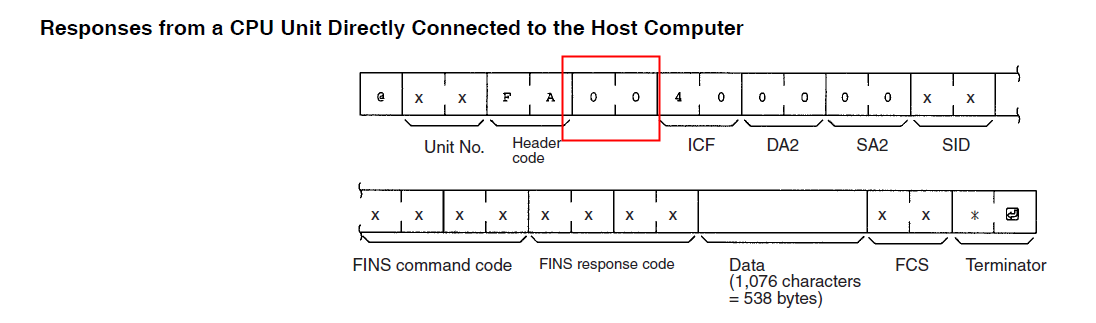

响应包格式：
以上指令通过ASCII码字符发送。
实战：
1：读取W102.10 的bool值：true
回应数据：

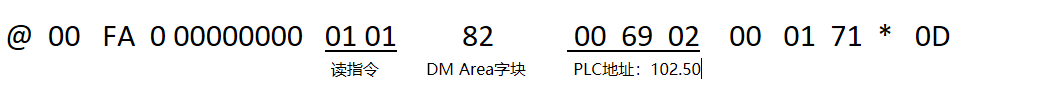

2：读取D102.50 的 short值：
指令文本：@00FA000000000010182006902000171*D
回应数据：

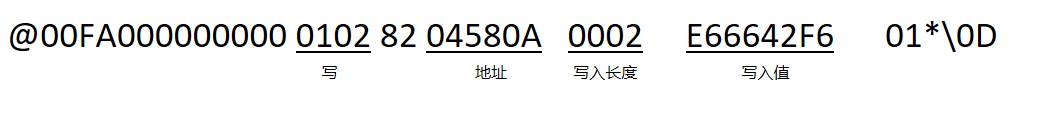

3: 写入Float: 123.45， 地址：D1102.170
其中PLC地址的计算过程为：
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13//地址的计算 string plcAddress = "D1102.170"; var reg = new Regex(@"(?<A>^[A-Z]{1,3})(?<B>[0-9]{1,4})*.*(?<C>[0-9]{1,4})*"); var match = reg.Match(plcAddress.ToUpper()); //地址的开始部分 ushort beginAddress = ushort.Parse(match.Groups["B"].Value); //地址的偏移部分 ushort offSetNumber = ushort.Parse(match.Groups["C"].Value); byte leftOffSet = (byte)(offSetNumber % 0x10);//取偏移量未溢出的部分，对16取模 //实际地址开始位置 beginAddress += (ushort)(offSetNumber / 0x10);//取偏移量溢出的部分，对16取整 byte[] dataOffsetByts = BitConverter.GetBytes(beginAddress); string address = $"{ dataOffsetByts[1].ToString("X2") }{ dataOffsetByts[0].ToString("X2")}{ leftOffSet.ToString("X2")}";
测试地址的计算：例如：D1102.170 结果为：04580A

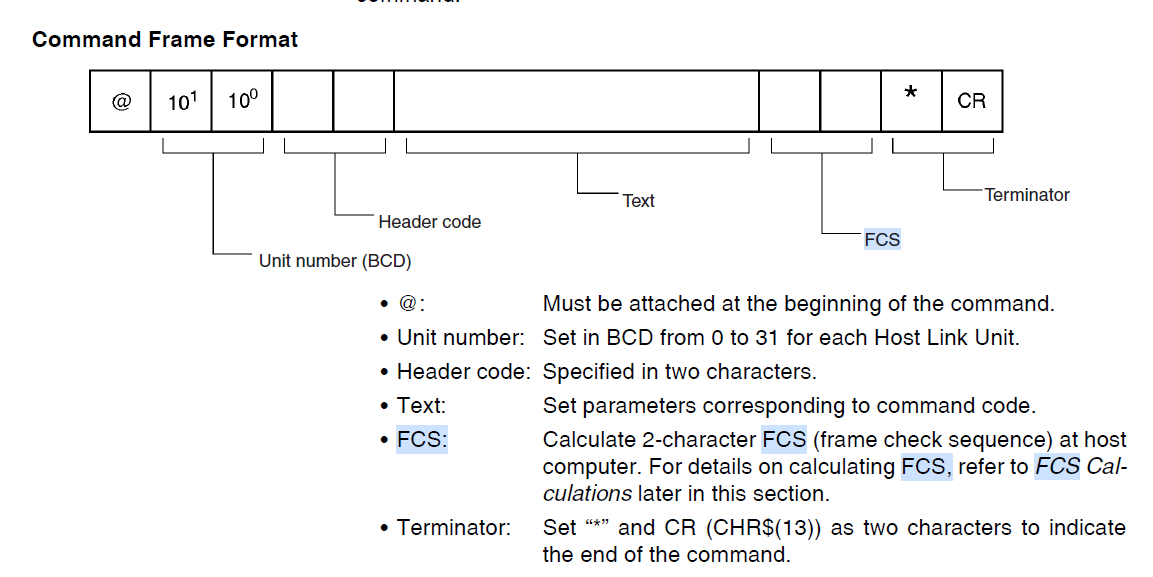

协议中FCS栏位：占用两个字符，取值为：从@开始到正文结束的所有字符的ASCⅡ码按位异或运算的结果。具体计算过程为：
复制代码
1
2
3
4
5byte sumByte = 0; for (int i = 0; i < array.Length; i++) { sumByte ^= array[i]; }
常用的存储区域代码：
IO区： 字：B0，位：30
工作W区：字：B1，位：31
H保持区：字：B2，位：32
D区: 字：82，位：02
最后
