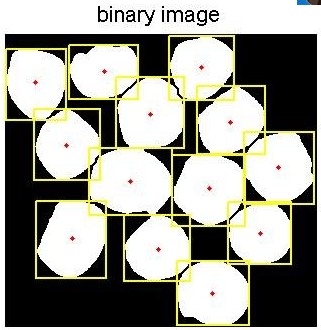

我们处理好图像后，为了标识出图像的目标区域来，需要利用plot函数或者rectangle函数，这样标识目标后，就保存图像。一般的保存图像可以利用figure中的edit菜单中的copy figure，这样可以完成，但是保存后的图像外围多了一片区域，这是figure的区域，效果如下

于是我们想办法，利用imwrite函数可以保存图像，但是利用plot或者rectangle函数后，并没有改变图像原来的像素值，imwrite函数不可以。怎么办？哈哈……于是就有了下面的一种算法……

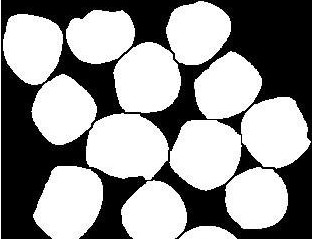

以下面的图像为例，将图像中的白色区域利用矩形标记出来：

具体的程序如下所示：

clc;close all;clear all;

Img=imread('1.jpg');

if ndims(Img)==3

I=rgb2gray(Img);

else

I=Img;

end

I=im2bw(I,graythresh(I));

[m,n]=size(I);

imshow(I);title('binary image');

txt=get(gca,'Title');

set(txt,'fontsize',16);

L=bwlabel(I);

stats=regionprops(L,'all');

set(gcf,'color','w');

set(gca,'units','pixels','Visible','off');

q=get(gca,'position');

q(1)=0;%设置左边距离值为零

q(2)=0;%设置右边距离值为零

set(gca,'position',q);

for i=1:length(stats)

hold on;

rectangle('position',stats(i).BoundingBox,'edgecolor','y','linewidth',2);

temp = stats(i).Centroid;

plot(temp(1),temp(2),'r.');

drawnow;

end

frame=getframe(gcf,[0,0,n,m]);

im=frame2im(frame);

imwrite(im,'a.jpg','jpg');%可以修改保存的格式

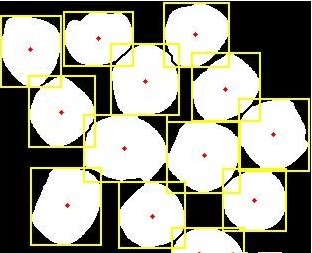

保存图像如下所示：
