概述
1.OpenGL是一套应用程序接口，能够访问图形硬件。它具有一套精心定义的接口函数用来和图形系统进行交互
2.OpenGL起初来自于GL（graphic library），是由SGL公司开发的
3.OpenGL和平台无关，即可以跨平台，他没有任何输入和窗口，如果要使用窗口，可以借助GLUT（OpenGL Utility Toolkit）函数库来实现，它包含大多数窗口系统所共有的标准操作，可以实现鼠标和键盘输入
4.现代图形系统支持两种不同的对象类型：几何类型和图像类型，几何对象通常存在于三维空间中，即包括直线，点，多边形等简单对象，也包括二次曲面或更一般的曲线和曲线面的复杂实体。计算机图形系统只与几何对象打交道
5.随着硬件技术的发展，图形系统目前也可以对图像进行处理，图像实际上就是像素的矩形数组，其中的每个元素用来表示像素的颜色、灰度、或其他属性
6.关于OpenGL的三种观点:
1:程序员的观点：（1）指定绘制对象 （2）描述对象的属性 （3）定义这些对象被观察的方式

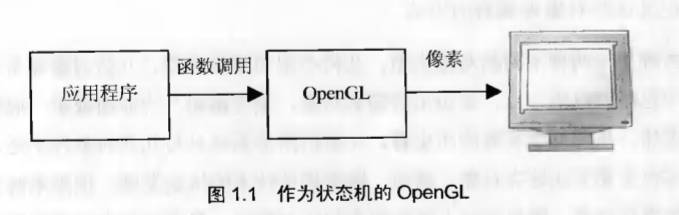

2.OpenGL状态机：把OpenGL看成一个又输入输出的状态机，输入的为几何对象的描述信息比如线段和多边形，他们都是通过 OpenGL函数指定的，然后输出一个图像的像素几何，这样OpenGL分为两种类型的函数：一种是指定输入对象的函数，一种是修改这些信息状态的函数，状态修改函数包括那些指定颜色，材质属性等函数，状态决定了输入的处理方式

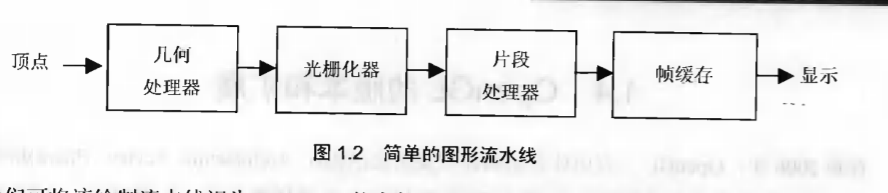

3.OpenGL绘制流水线：
几何处理器：负责对图元进行变换，包括旋转，平移，缩放以及相对于OpenGL摄像机为图元进行定位
光栅化器是生成片段
片段处理器是对这些片段上色，并判别这些片段是否被其他对象遮挡，以及在图像中是否真的可见
帧缓存存储用来显示的像素信息
7.编程约定：
OpenGL包括两个库gl(核心库)、glu(实用库)，gl库里面的函数以gl为前缀，glu里面的函数以glu为前缀
glvertex3f()接收3个float类型的参数，glvertex3i()接收3个int类型的参数，glvertex*泛指接收所有形式的参数
float在gl中定义为glfloat int 为glint double为gldouble
如果以指针来传递顶点数据，则函数后面要加一个v，比如glvertex3fv(),这就表示接收一个指针类型的数据，这个数据包含3个float类型的数据，
8.OpenGL的一些函数：
1. void gluInit(int *arg ,char **argv):初始化glut，应该在其它glut函数和OpenGL函数之前调用，glutinit()接收来自main函数的参数，glut函数以glut为前缀
2.int glutCreateWindow(char *title):在屏幕上创建一个窗口，标题由title给出，如果由多个窗口，该函数返回一个标识所创建窗口的整数，来代表这是第几个窗口，默认创建一个300*300的在屏幕左上角的窗口
3.void glutDisplayFunc(void (*func)(void)):这是一个显示回调函数，在每次显示窗口的时候都需要回调func函数，func是一个无参函数，回调函数借助glutDisplayFunc来完成注册，如果需要对回调函数传参，需要在注册完成之后，借助全局变量
4.glutMainloop():使程序进入无休止的时间处理循环，在他下面的代码将不能执行，该函数应作为main函数的最后一条语句出现
5.void glVertex<234><sifd>(type x,type y)：比如void glVertex2s(short x,short y)
void glVertex<234><sifd>v(type* cooridinate),指定顶点是2维 3维 4维，位置坐标，坐标类型维short（s）,int(i),float(f),double(d).如果函数名后面出现了v，则type为一个指向指定类型的坐标数组的指针
6.void glbegin(glenum mode):指定mode类型对象的起始点，mode可以为GL_POINTS,GL_LINES,GL_POLYGON
7.void glEnd()指定顶点列表的终止点，注意在定点列表的末尾不要忘记加glEnd()
8.OpenGL将绘制的图像放在一个称为颜色缓存的内存区域中，该缓存通常在显卡中，颜色缓存是构成帧缓存的多种类型之一，颜色缓存的内容可以显示在屏幕上，后面还有其它类型的缓存，在绘制矩阵之前，应利用函数glclear清除我们要使用的颜色缓存
9.glclear（GLbitfield mask）清空mask指示的所有缓存中的位，其中mask可由定义在gl.h中的常量通过逻辑或运算构成。表示清空多个缓存，这里GL_COLOR_BUFFER_BIT,指颜色缓存
10.void Flush（）强制执行之前缓存的所有OpenGL命令
11.void glutInitDisplayMode(unsigned int mode)：请求mode所表示的显示模式，mode的值可以是一些选项，入颜色模式（GLUT_RGB,GLUT_INDEX）和颜色缓存模式（GLUT_SINGLE、GLUT_DOUBLE）用逻辑或组合而成
12.void glutInitWindowSize(int width,int height):以像素为单位指定窗口的大小
13.void glutInitWindowPosition（int x,int y）以像素为单位指定窗口的左上角相对于屏幕左上角的位置
8.1 颜色设置命令
1.清屏的颜色默认以黑色填充，多边形颜色默认以白色填充，OpenGL支持两种颜色模式，一种为RGB一种为RGBA
glColor3<b i f d ub us ui >(type r, type g, type b)
glColor3<b i f d ub us ui >v(type * color)
glColor4<b i f d ub us ui >(type r, type g, type b,type a )
glColor4<b i f d ub us ui >v(type *color )
用标准类型来指定RGB或RGBA的颜色值
2.void glClearColor(GLclampf r,GLclamp g,GLclampf b,GLclamp a),用于指定清除颜色缓存的颜色值，用于清除操作的颜色必须为rgba颜色，且每个分量的类型必须为GLclampf--->值为0-1之间
8.2 二维取景
1.void gluOrtho2D(GLdouble left,GLright,GLbottom,GLtop):指定一个矩形裁剪区域，其左下角的坐标为left,bottom,右上角的坐标为right，top。它的前缀是glu说明它属于GLU库，它是glortho()的一个特例，位于该窗口内的对象是可见的
2.void glViewport(GLint x,GLint y,GLint w,GLint h):将视口的宽度设置为w,高为h，左下角的坐标为（x,y）,默认情况下，视口初始为整个窗口。视口就是窗口中的一部分，它用来显示上一个取景区域内的内容
3.OpenGL所需要的坐标系转换有两个矩阵决定，一个是模型视图矩阵，一个是投影矩阵，这些矩阵也是OpenGL的状态的一部分，设置投影矩阵分为三步：一：指定我们希望修改的矩阵，二：将矩阵设为单位矩阵，三：修改当前矩阵为用户所期望的矩阵
比如：glMatrixMode(GL_PROJECTION);glLoadIdentity();gluOrtho2D(-1,1,-1,1)
4.void glMatrixMode(GLenum mode):指定哪个矩阵将会受到后续变换函数的影响。mode通常取GL_MODELVIEW或GL_PROJECTTION
5.void glLoadIdentity():将当前矩阵初始化为单位矩阵
6.void glPointSize(GLfloat size):对点尺寸状态进行设定，尺寸的度量单位为屏幕中的像素，默认值为1.0
glPointSize 设置点的大小，要在begin之前就设置，然后进行绘制

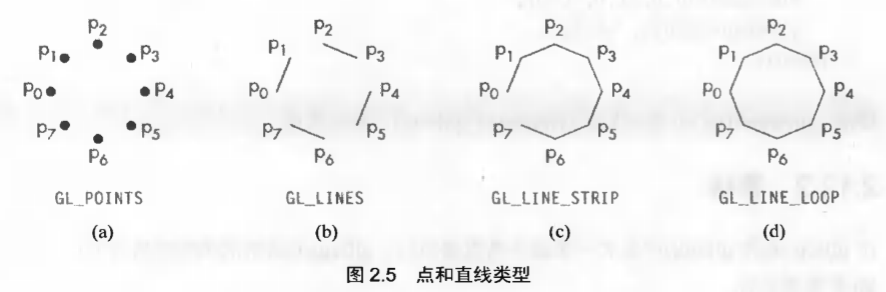

7.glbegin(GLenum mode) mode中表示线段的有：GL_LINES:每两个顶点绘制成一条直线
GL_LINE_STRIP:顶点之间首尾相连，但是最后一个顶点和第一个顶点不相连
GL_LINE_LOOP:所有的顶点之间首尾相连，包括最后一个顶点和第一个顶点
8.线段的属性包括颜色，线宽，以及模式（该模式允许我们创建虚线和点划线）
void glLineWidth(GLfloat width):以像素为单位设置线宽
void glLineStipple(GLint factor,GLushort pattern)为所绘制的直线定义了一个16为模式。如果模式中的某一位为1，则直线上的像素被绘制，如果为0，则不被绘制，pattern中的1和0的连续组将被重复绘制factor次，factor的取值范围为1-256，为了绘制一条完整的线断，点划模式需要重复必要的次数。pattern中位的使用是从最低为开始的
9.比如glcolor3f(1.0,1.0,0.0);
glLineWidth(2.0);
glLineStipple(3,0xcccc);
将绘制颜色为黄色，线宽为2个像素，其中每六个像素为一组，一上色，一组不上色，因为0xcccc表示成2进制为1100110011001100，每个相邻的1和0要重复3次，所以就变成了111111000000111111000000111111000000111111000000
10.OpenGL的特性，比如光照，消隐，纹理映射，点划模式，这些都是OpenGL的特性，可以独立的开关，因为这些特性会影响绘制处理的速度，
void glEnable(GLenum feature)
void glDisable(GLenum feature)启用或者关闭OpenGL的一些特性
比如：glEnable(GL_LINE_STIPPLE);在使用某些特性之前，要先开启该特性，否则，即使设置了参数也没用

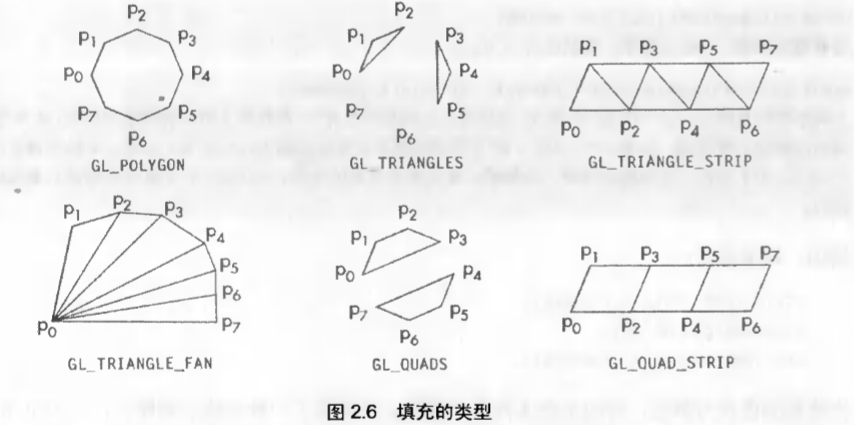

11.填充图元
填充图元：具有内部区域的图元。在显示的时候可以以某种颜色或模式进行填充，共有6中填充图元
GL_POLYGON :定义一个多边形
GL_TRIANGLE:每连续的三个顶点划为一组，多余的顶点被忽略
GL_TRIANGLE_STIPPLE:前三个顶点构成一个三角形，每个后续顶点都与前两个顶点构成一个新的三角形
GL_TRIANGLE_FAN:前三个顶点构成一个三角形，每个后续顶点和第一个顶点以及它的前一个顶点构成一个三角形
GL_QUADS:每四个顶点构成一个四边形
GL_QUAD_STRIP:头四个顶点定义一个四边形，每个后续顶点对都与之前的一对顶点构成一个新的四边形
12：矩形
1. void glRect<sifd>(type x1,type y1,type x2,type y2)
void glRect<sifd>(type*v1,type*v2)
分别用矩形左上角和右下角的坐标来绘制一个矩形
我们也可以启用多边形的点划模式，glEnable(GL_POLYGON_STIPPLE)
模式由glPolygonStipple()决定
void glPolygonStipple(const Glubyte*mask),它和直线的点划模式一样，只不过是二维的
13.多边形
一个多边形可以有三种方式显示，填充方式、边线方式、与顶点对应的点集方式，二维多边形由两个面，正面和反面，OpenGL可以选择部分或全部绘制，沿着观察的方向看，多边形的顶点的绕徐是逆时针方向，则盖面未正面，否则为背面
void glPolygonMode(GLenum face,GLenum mode):指定表面如何进行绘制，face可以为GL_FRONT,GL_BACK，GL_FRONT_AND_BACK
mode可以为GL_POINT,GL_LINE,GL_FILL,默认情况下对正面和背面都填充
2.void glCullFace(GLenum mode):裁剪指定的面，mode可以为GL_FRONT,GL_BACK,GL_FRONT_AND_BACK
裁剪是OpenGL的特性，必须通过glEnable(GL_CULL_FACE);来开启
3.void glFrontFace(GLenum mode)允许将逆时针（GL__CCW）或顺时针（GL_CW）方向定义为正面朝向
4.如果我们想把多边形的边也绘制出来，则需要绘制两次，第一次绘制的时候设置多边形模式为fill，第二次为line
比如 glpolygonmode(gl_front_and_back,gl_fill);
glcolor3f(1.0,0.0,1.0);
square();
glpolygonmode(gl_front_and_back,gl_line)
glcolor3f(1.0,1.0,0.0);
square();
红色和黄色叠加可能产生意想不到的后果，可以让红线向外偏移一些，但是偏移的量不好把控，可以多试几次
void glPolygonOffset(GLfloat factor,GLfloat units)
这个也是一个特性，需要开启才能使用 glEnable(GL_POLYGON_OFFSET_LINE);
5.void glShadeModel(GLenum mode):将明暗模型设为平滑模式（GL_SMOOTH）或平面模式（GL_FLAT）,默认为平滑模式，即确定了两点的颜色，两点之间点的颜色是这二个点的插值

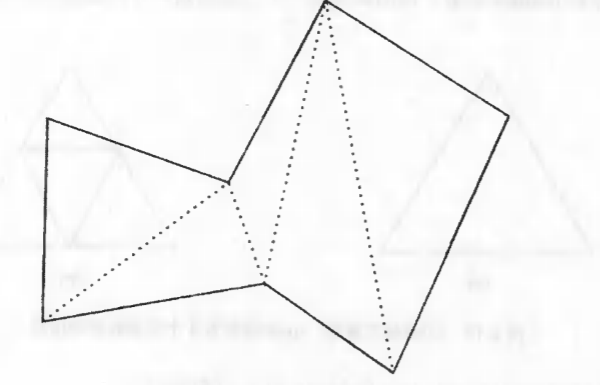

6. 如果想要只显示一个非凸多边形的边，如下图，虚线部分不显示
通过glEdgeFlag(GLboolean flag)来决定哪些边显示，哪些边不显示，若边的标记为GL_TRUE,则虚线不显示，若为GL_FALSE,则虚线显示，当多边形模式为GL_LINE时，该选项起作用
7.
