wpf Rectangle

<Rectagle Width="100" Height="100" Stroke="Black" Fill="Blue" RadiusX="10" RadiusY="10">

上面是画一个矩形，宽度100，高度100，笔触（Stroke）为黑色，填充色为蓝色，圆角为10。

效果：

仅用 Rectangle 实现圆柱形进度相关条

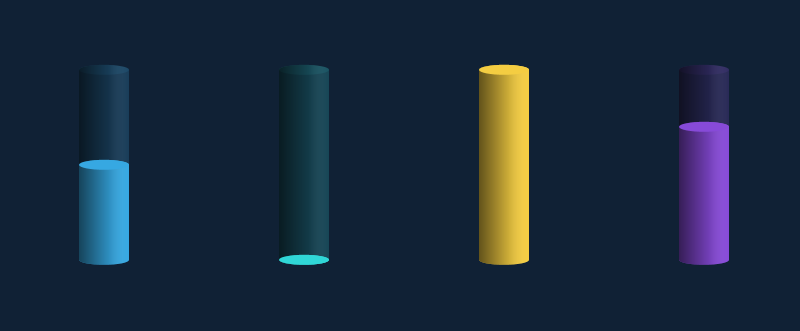

本文将简单介绍如何仅使用 Rectangle 实现圆柱形进度条，成果如上图所示。

圆柱形进度条不难实现，不过有趣的是它完全由代表矩形的 Rectangle 组成，这稍微有点反直觉。

首先我们需要重温一些基础知识：Rectangle 显示带圆角的矩形。用 RadiusX 和 RadiusY 可分别指定用于使矩形的角变圆的椭圆的 X 轴和 Y 轴半径。

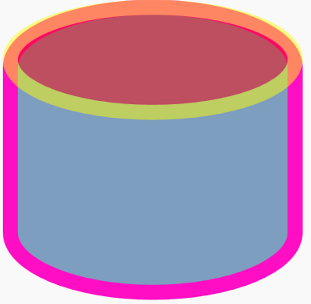

如下面这个例子，可以看到 RadiusX="50" RadiusY="20" 的 Rectangle 的圆角和 Width="100" Height="40" 的 Ellipse (X 轴半径 50，Y 轴半径 20 )完全重合在一起。

<Rectangle  Height="100"
            Width="100"
            Fill="#FF7E9EC0"
            Stroke="#FFFF0EC4"
            StrokeThickness="5"
            RadiusX="50"
            RadiusY="20" />
<Ellipse HorizontalAlignment="Left"
         VerticalAlignment="Top"
         StrokeThickness="5"
         Stroke="Yellow"
         Fill="Red"
         Width="100"
         Height="40"
         Opacity="0.5" />

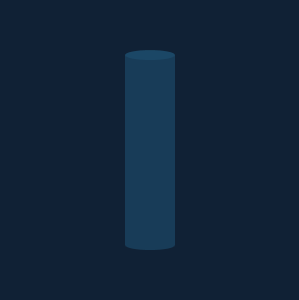

现在我们把上面的 Rectangle 拉长，就成了圆柱的基本形状；反过来将它压扁，就成了圆柱的截面。再把它们设置成半透明的，就成了圆柱形进度条的背景：

<Grid.Resources>
   <Style TargetType="Rectangle">
       <Setter Property="Fill" Value="#36a8e2" />
       <Setter Property="RadiusX" Value="25" />
       <Setter Property="RadiusY" Value="5" />
   </Style>
</Grid.Resources>
<Rectangle Opacity="0.2" />
<Rectangle Height="10" VerticalAlignment="Top" Opacity="0.1" />

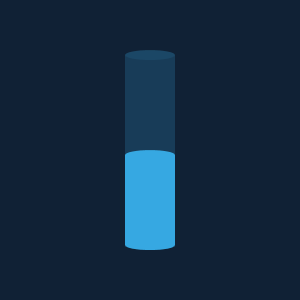

再在下面加上一个不透明的 Rectangle：

<Rectangle Height="100" VerticalAlignment="Bottom" />

看着很像进度条了，但是完全没有立体效果，所以还要再叠加一个半透明并且渐变的 Rectangle：

<Rectangle Opacity="0.6">
    <Rectangle.Fill>
        <LinearGradientBrush StartPoint="0,0.5" EndPoint="1,.5">
            <GradientStop Color="Black" />
            <GradientStop Offset="1" Color="Transparent" />
            <GradientStop Offset="0.6" Color="#41000000" />
        </LinearGradientBrush>
    </Rectangle.Fill>
</Rectangle>

很接近了，可是上面的截面不明显，最后还需要再加一个代表截面的 Rectangle：

<Grid Height="100" VerticalAlignment="Bottom">
    <Rectangle Height="10" VerticalAlignment="Top" />
</Grid>

现在看着像那么一回事了。不过这些只是 UI 方面的基础概念，要将它转换成 ProgressBar 还是需要做得复杂一些，具体代码可见这个项目：

• GitHub - DinoChan/wpf_design_and_animation_lab
