在进行触摸屏的设计过程中，各个运行画面应设置一个统一的背景画面。以保证画面的整体风格统一。这里就触摸屏的背景画面设计过程分享如下：

新建项目

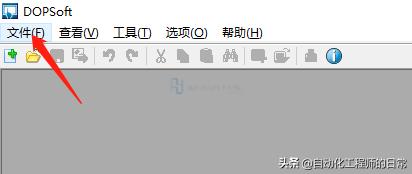

打开软件后，在文件菜单中，选择新建。软件会自动弹出项目新建向导。如下图所示：

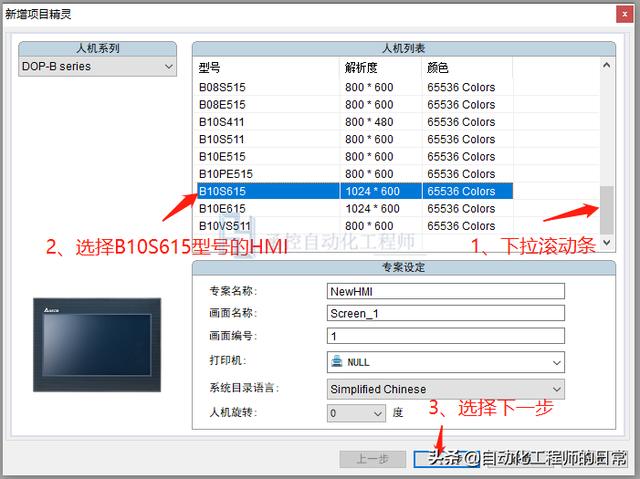

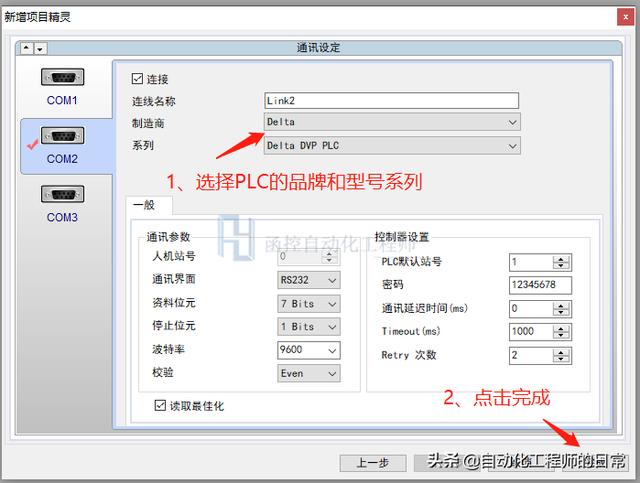

在向导的人机列表中，选择触摸屏的型号；设置下项目的名称等参数；然后点击“下一边”；向导自动进入PLC连接通信设置画面。如下图所示，依次选择通信端口、PLC品牌、PLC系列、通信参数等，然后点击“完成”。完成触摸屏工程的向导设置。

背景画面编辑

第一步

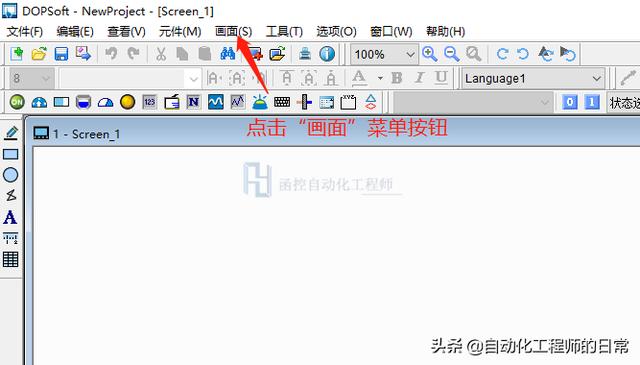

在软件的菜单栏，选择“画面”选卡。

第二步

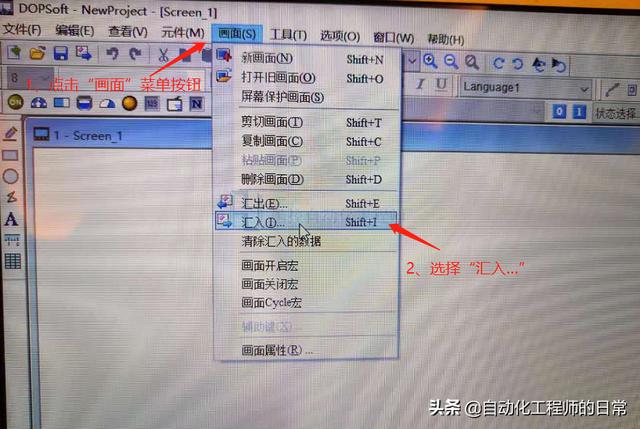

在画面菜单的下拉列表中，选择“汇入”。

在弹出的打开选项框中，选择背景图片，点击“打开”。

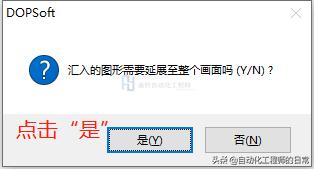

点击“打开”后，弹出汇入背景画面确认提示框。选择“是”，将背景画面添加到触摸屏编辑区。

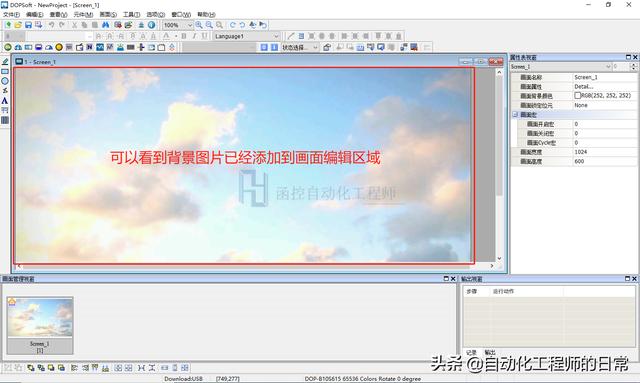

如下所示，背景图片已经添加到画面编辑区。

第四步

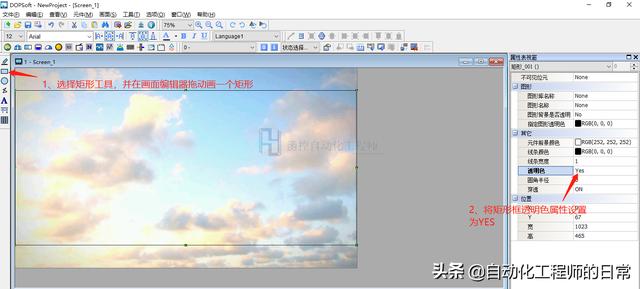

在画面编辑区的左侧，选择矩形工具。然后再画面编辑区，点击并拖动鼠标，绘制一个矩形框。

选择矩形框，在右侧的属性列表中，设置透明色为YES。就可以看到如下图所示的画面。

第五步

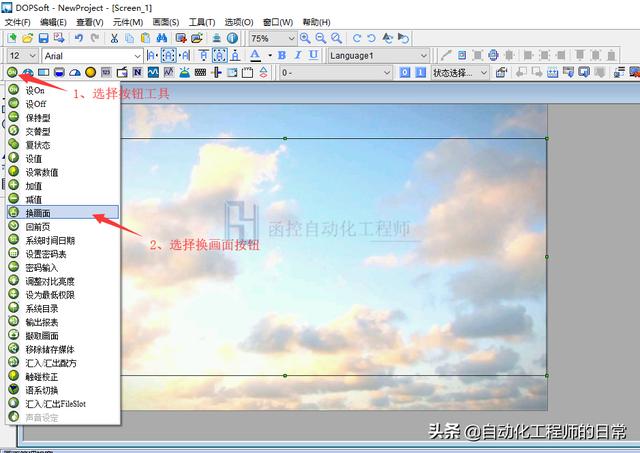

在软件的工具菜单中，选择按钮工具。并在下拉列表中，选择换画面选项。

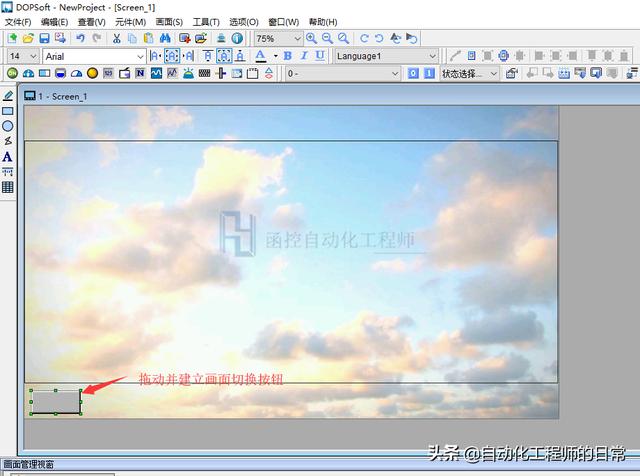

在画面编辑器的下侧，拖出一个按钮。

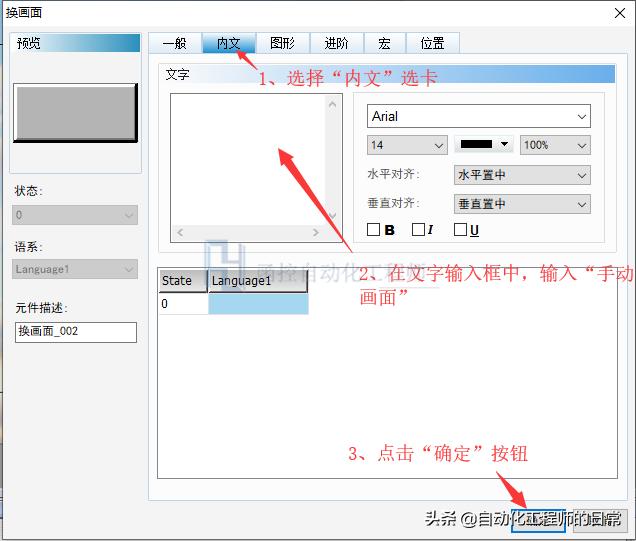

双击按钮，在弹出的画面中，选择内文选卡，再在文字文本输入框中输入“手动画面”。然后点击“完成”。

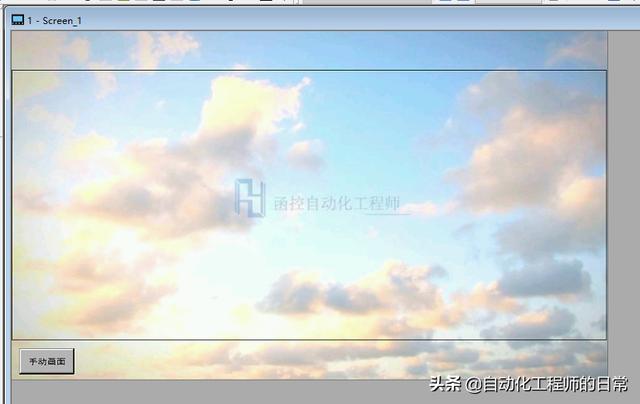

设置完成后的按钮如下图所示：

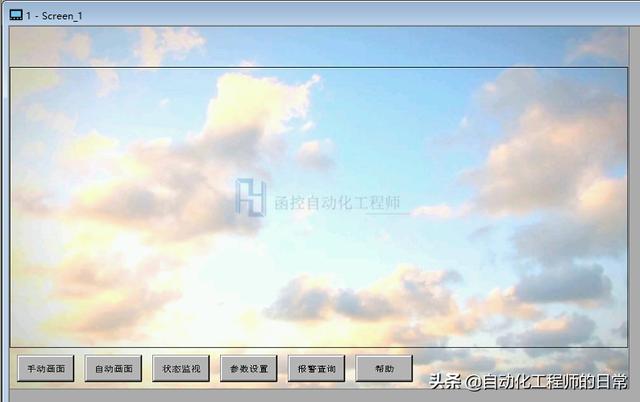

同样的方法，按照如下图所示设置“自动画面”、“状态监视”、“参数设置”、“报警查询”、“帮助”这几个按钮。

第六步

选择左侧的文本工具，在画面中拖动鼠标，在右侧的属性列表中，设置文本文字、字体大小、透明色等参数。

至此，触摸屏的背景画面就基本设置完成。

离线仿真

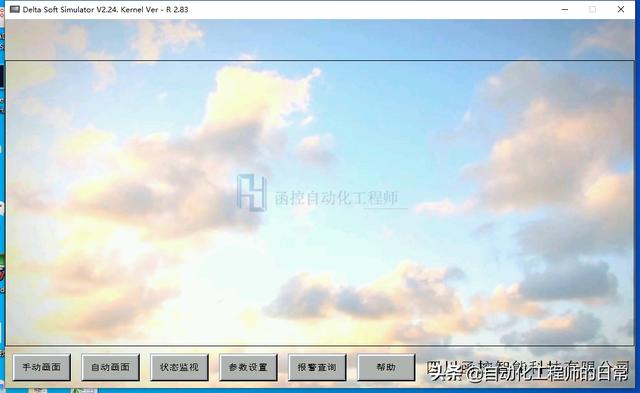

设置完成后，点击离线仿真，运行画面，运行界面如下图所示：
