1

硬件基础

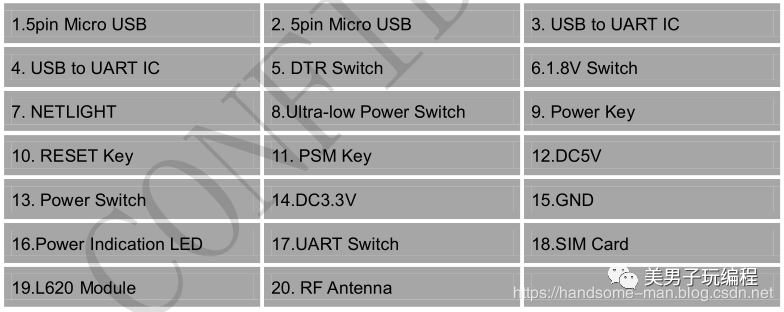

最近调测移柯L620 NB-IoT模组， 特申请调测L620开发板(L620_ EVB)，其专门为评估和测试L620模块而设计的，用于帮助开发人员进行开发、调试、测试L620模块。下图及其标注显示了L620开发板的主要功能。

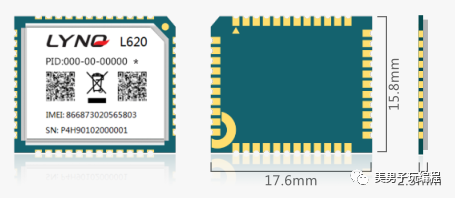

L620是一款封装小，性能稳定可靠，LCC封装的NB-IoT模块，支持3GPP R13/R14规范下涵盖的低频/中频/高频全频段运作。L620的尺寸仅为17.6*15.8*2.3mm，可以满足客户对小尺寸模块产品的需求，同时方便客户减小产品尺寸并优化产品成本；采用的LCC封装可通过标准的SMT设备实现模块的快速生产，使其特别适用于各种IoT产品和设备中。

其特性如下：

1

云端部署

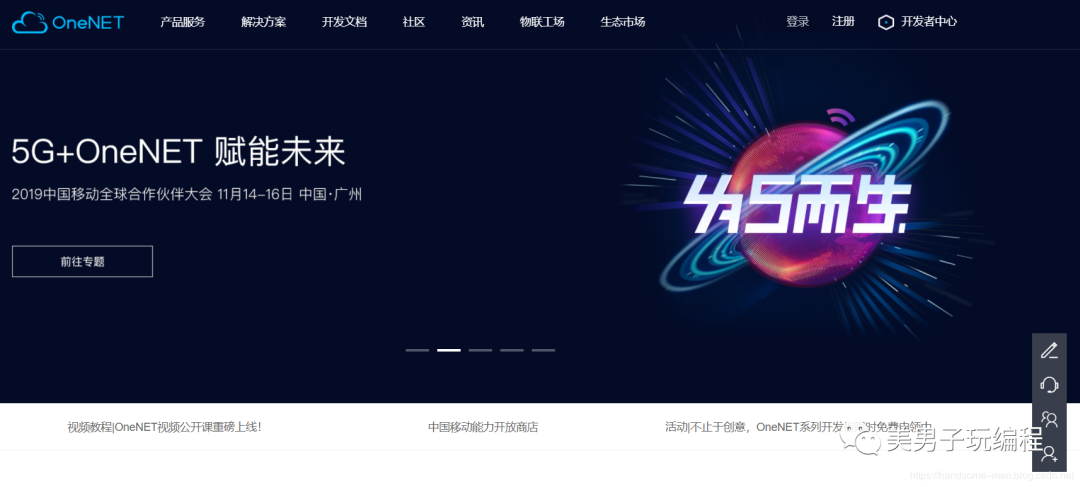

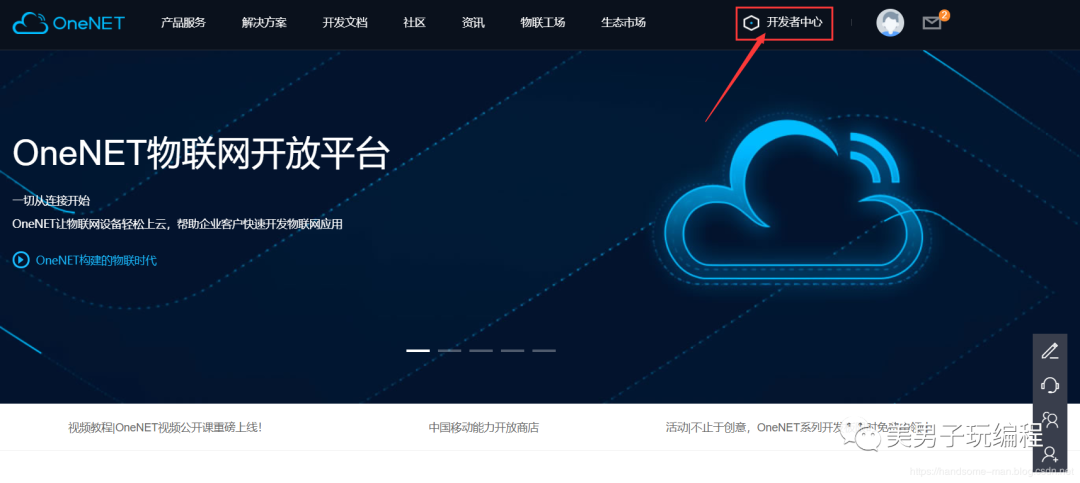

 第1步：登录中国移动OneNet官网，注册账号。

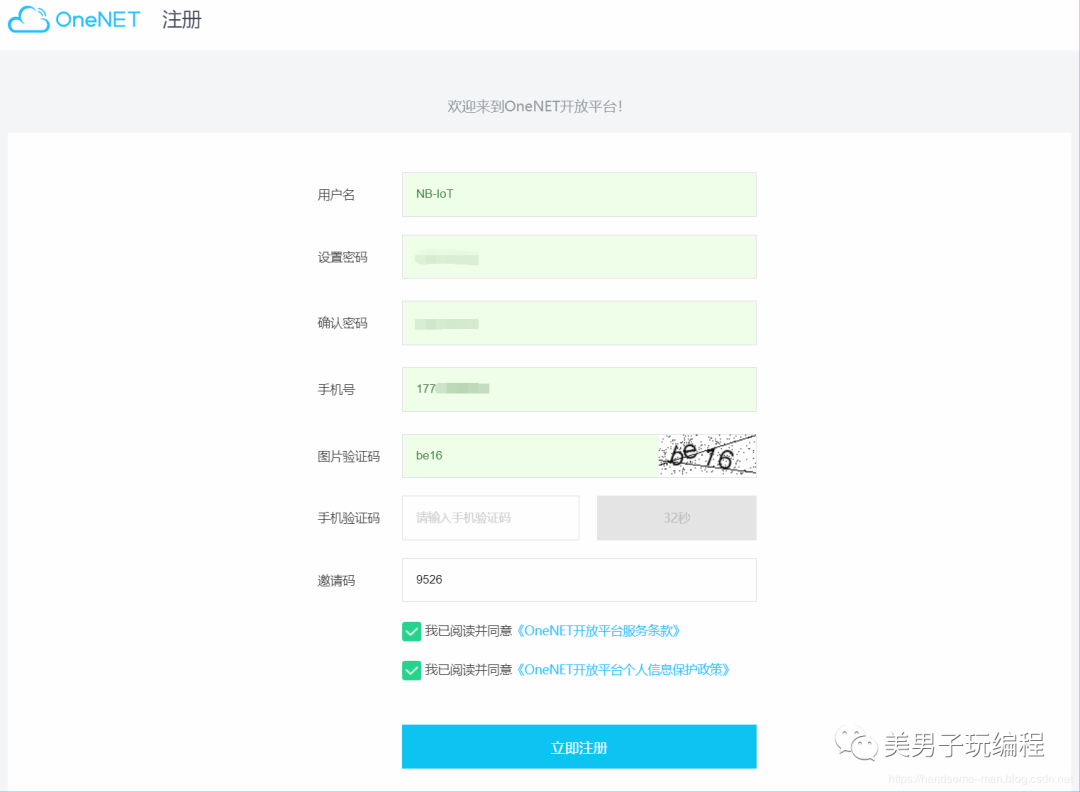

填写注册信息。

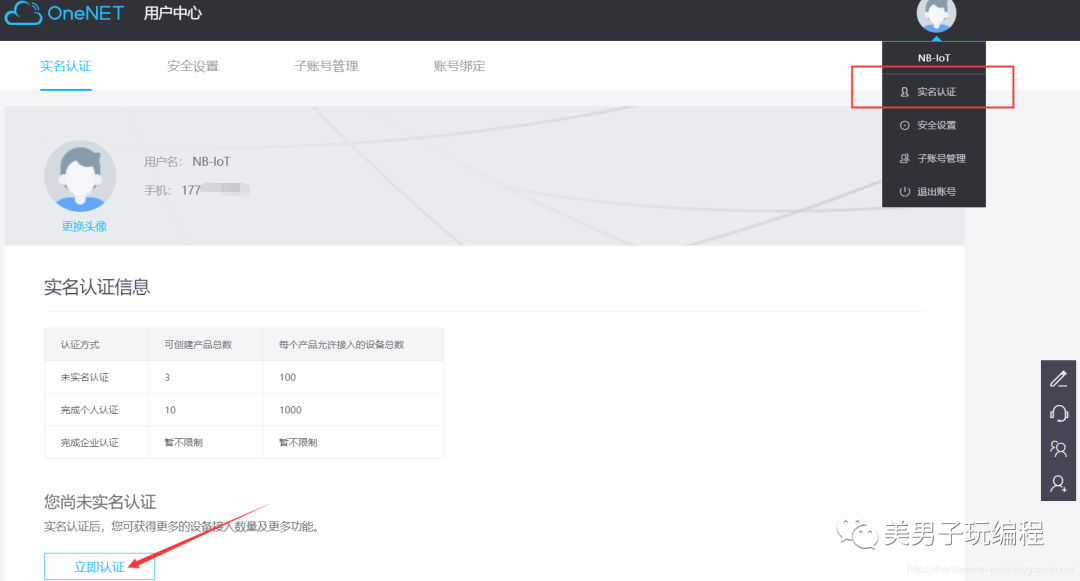

OneNET提供企业认证、个人认证两种认证方式，注册账号完成后，用户可以可以根据实际需要选择一种方式进行认证，不同的认证等级具有不同的资源使用权限。

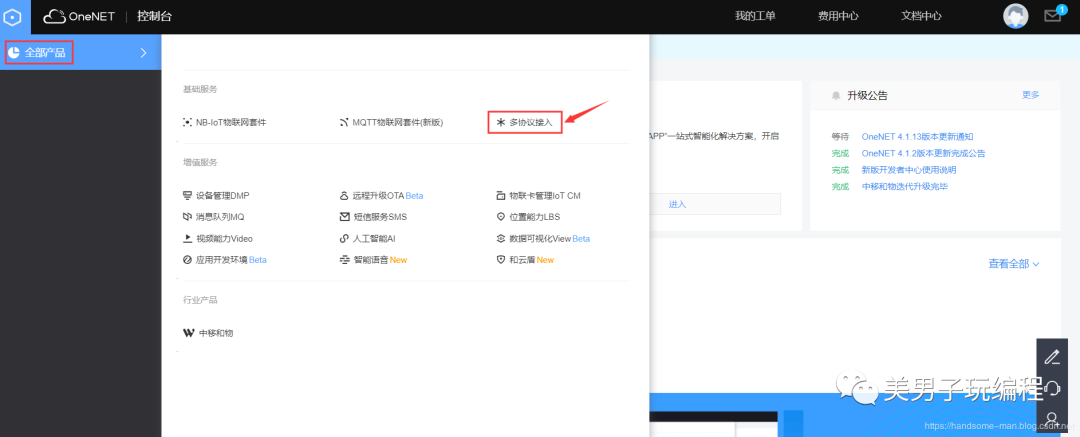

第2步：进入开发者中心，基于MQTT协议，创建物联网产品，这里使用旧版的MQTT协议，在多协议接入中(为什么不使用最新的MQTT物联网套件服务？臣妾没调通啊！，后期追更)。

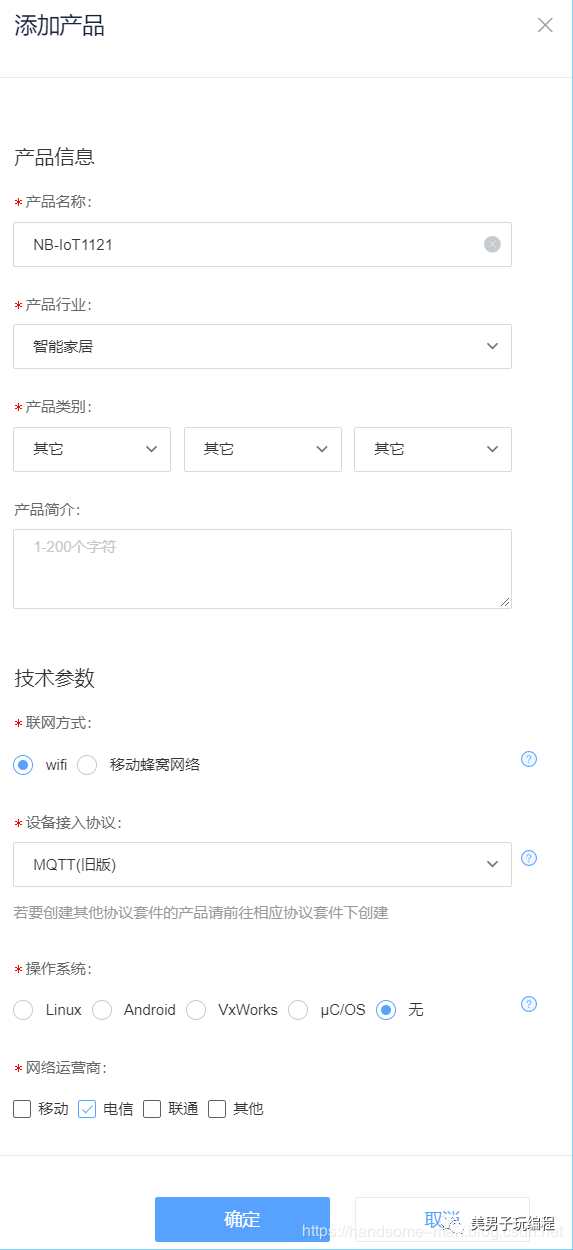

填写产品信息，从这里开始，请各位小伙伴仔细参照云端的开发文档，理解相关的配置属性，即使官网的文档可读性真的差劲。

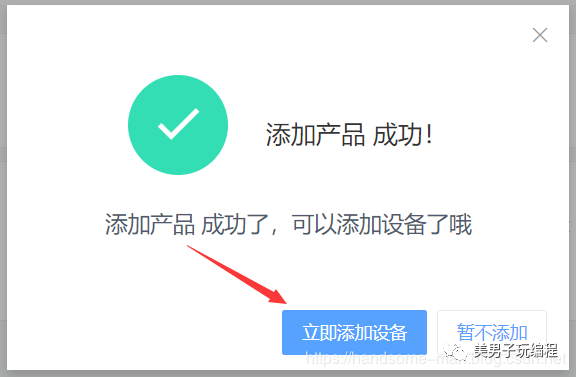

添加产品成功。

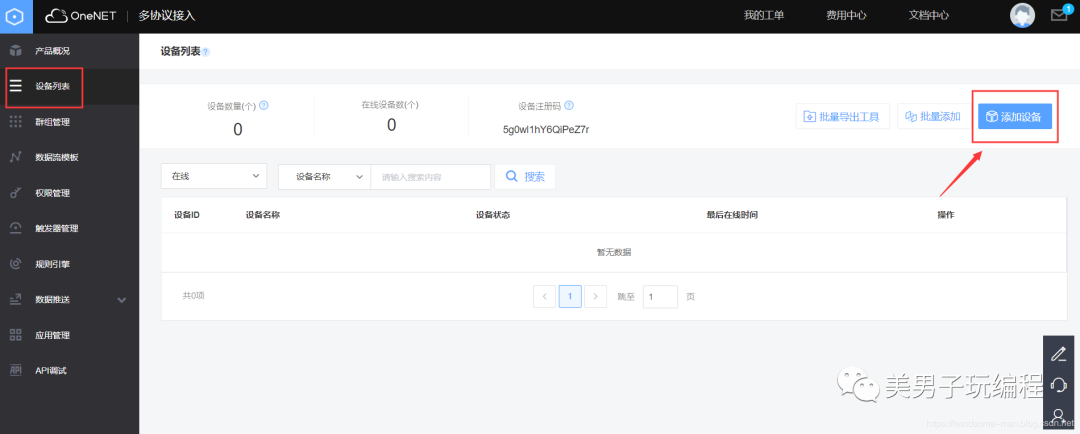

 第3步：创建产品下的设备，准备创建两个设备。

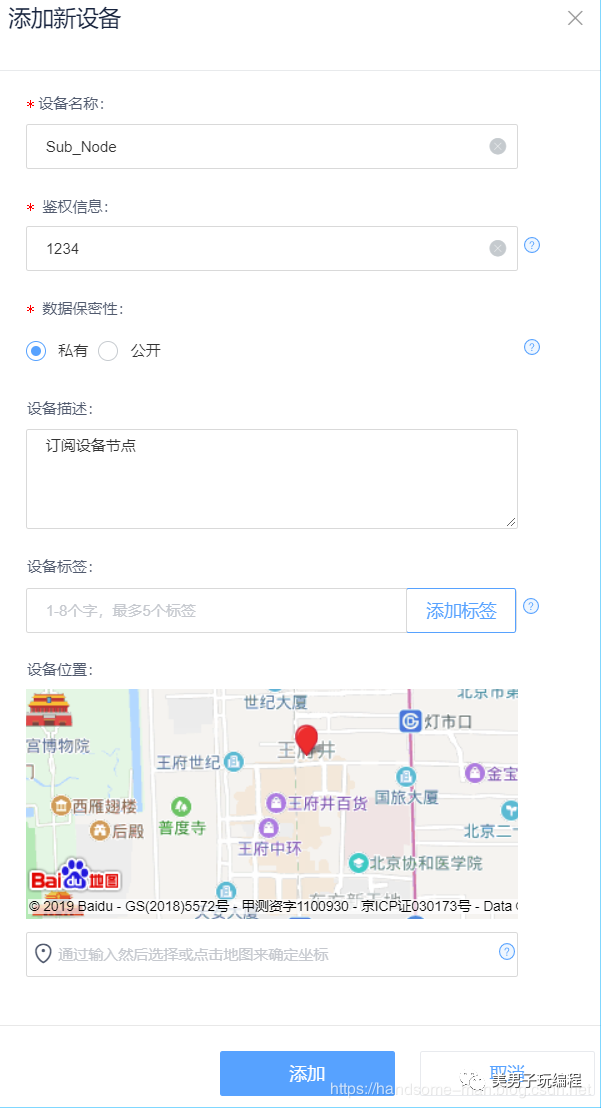

创建设备：Sub_Node，鉴权信息为：1234。

 创建设备：Pub_Node，鉴权信息为：5678。

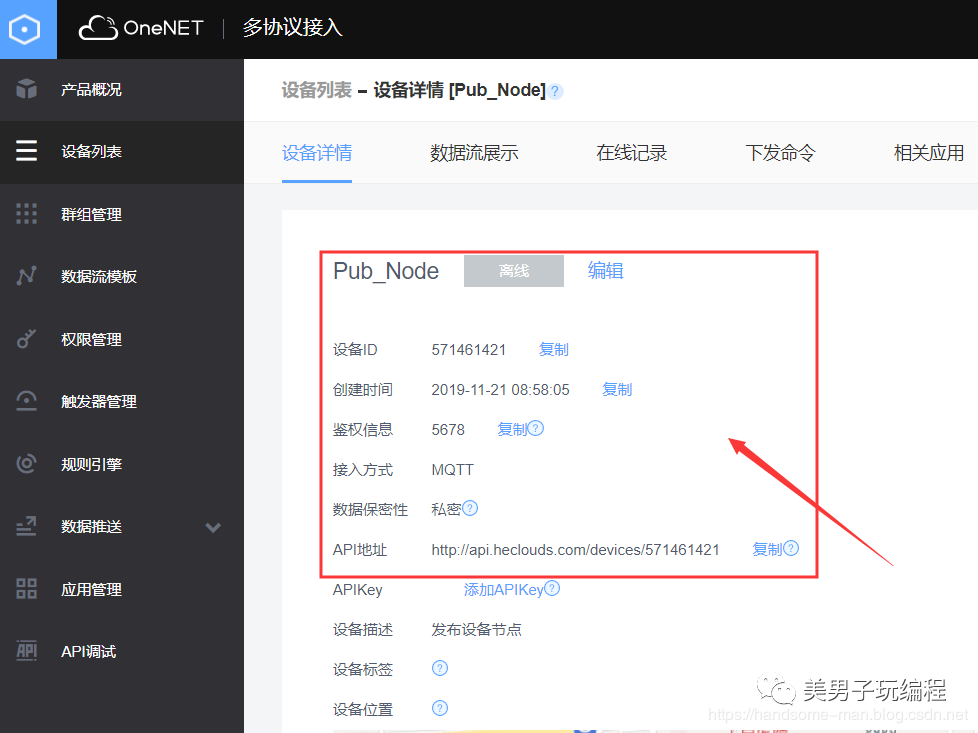

创建成功后为离线状态，可以查看其详细信息。

NB-IoT云端通信将会使用到的核心参数。

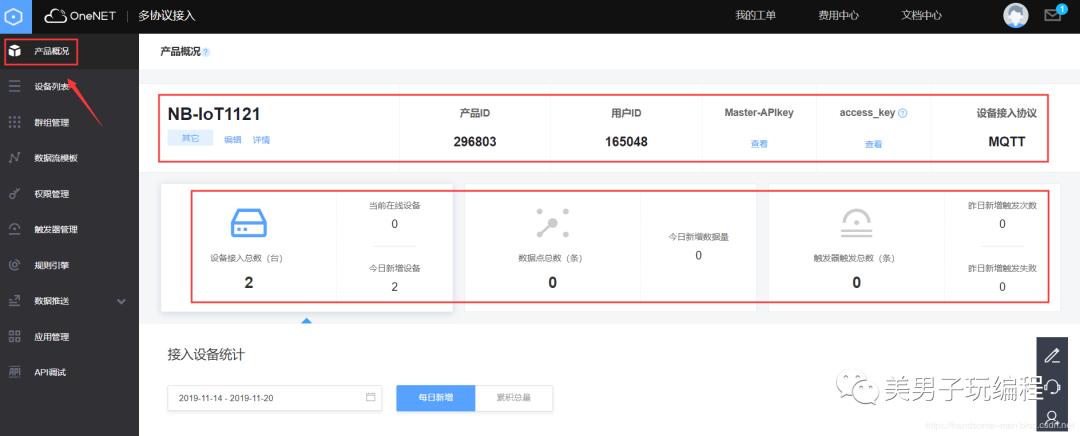

全部创建完成后，可以查看产品概况信息。

1

软件调测

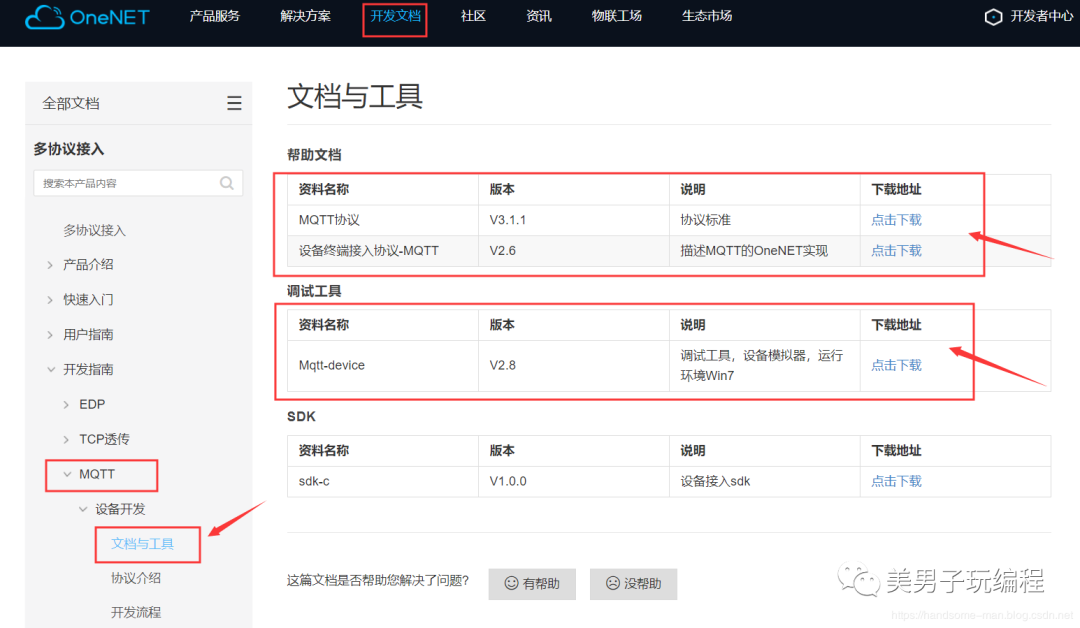

使用OneNet平台提供的调测软件进行测试。

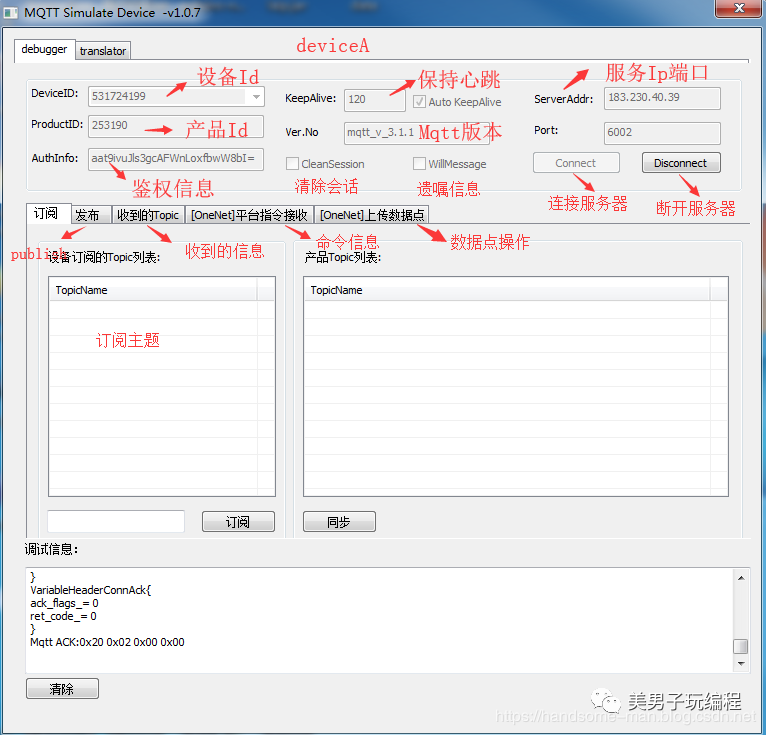

下载完成后，查看打开MQTT软件，软件具体说明如下：

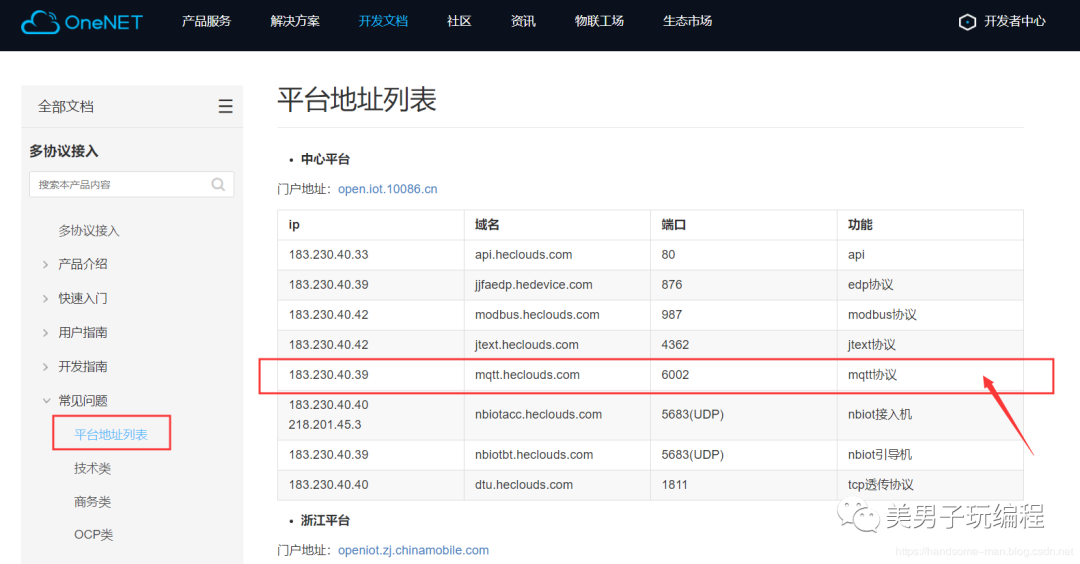

要想理解深刻，请一定、一定要读开发文档，举个例子，服务器IP、端口是多少？开发文档中有明确说明。

订阅、发布测试

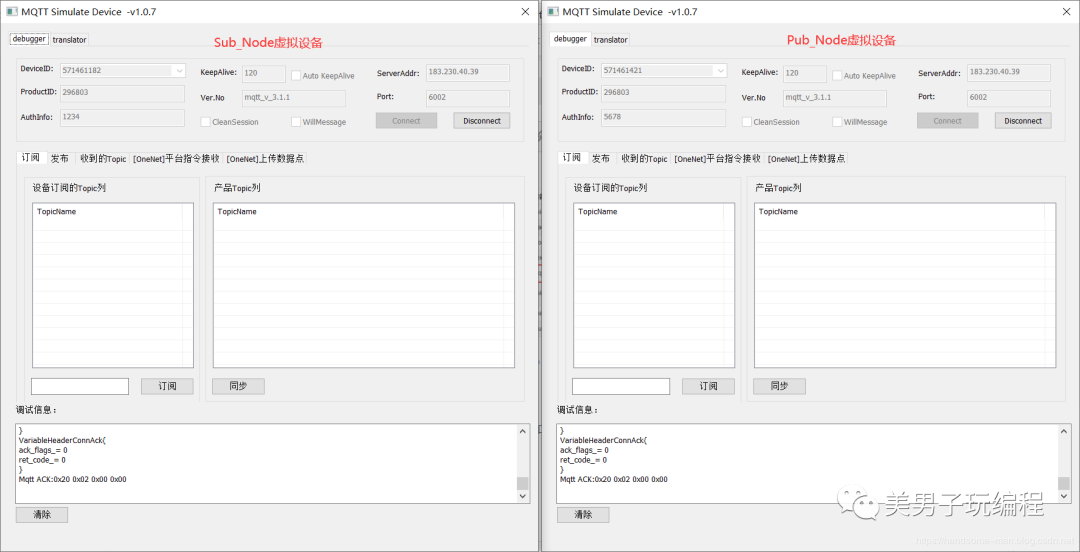

第1步：打开MQTT调测软件，分别创建：Sub_Node和Pub_Node两个模拟设备应用。

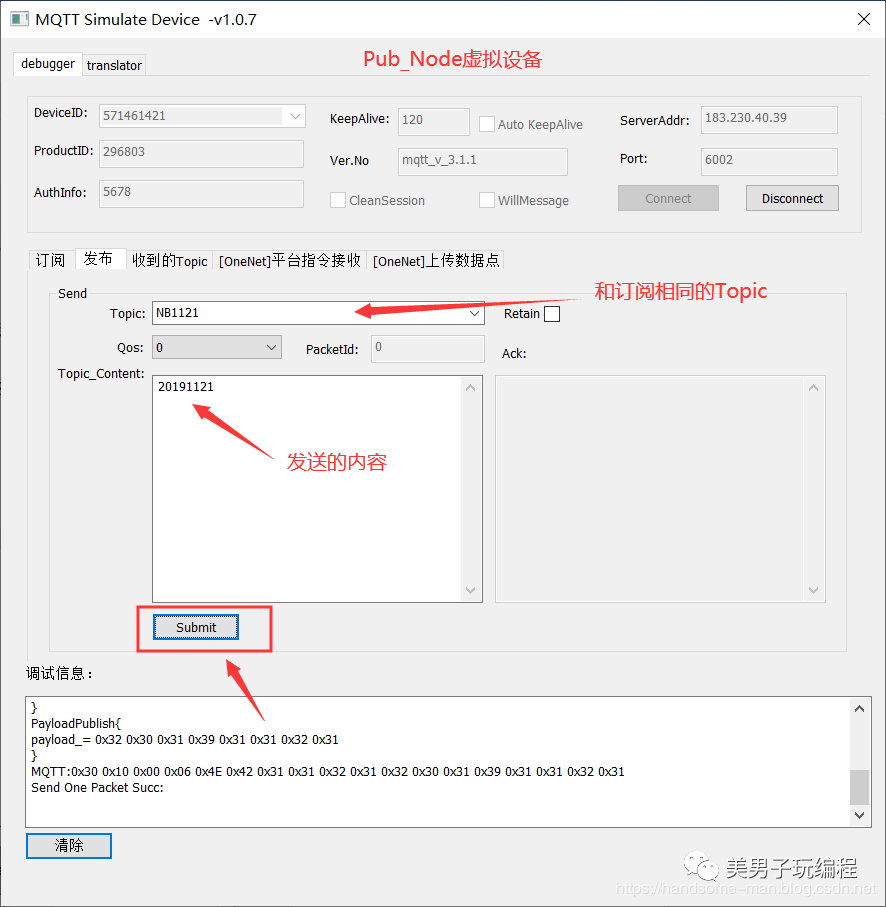

第2步：Sub_Node虚拟设备开启设备订阅Topic，Pub_Node虚拟设备开启设备发布Topic，实现Pub_Node虚拟设备发布Topic后，Sub_Node虚拟设备可以订阅接收到Topic。

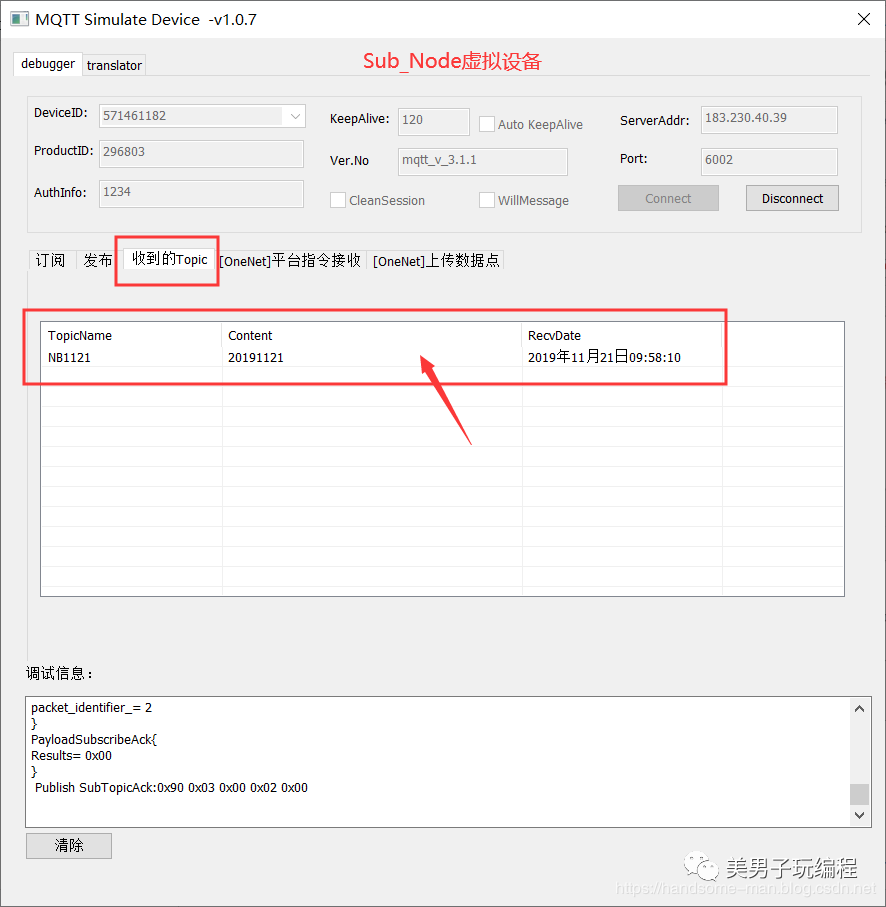

此时可以在Sub_Node虚拟设备的收到的Topic中查看到Pub_Node虚拟设备发送的Topic数据。

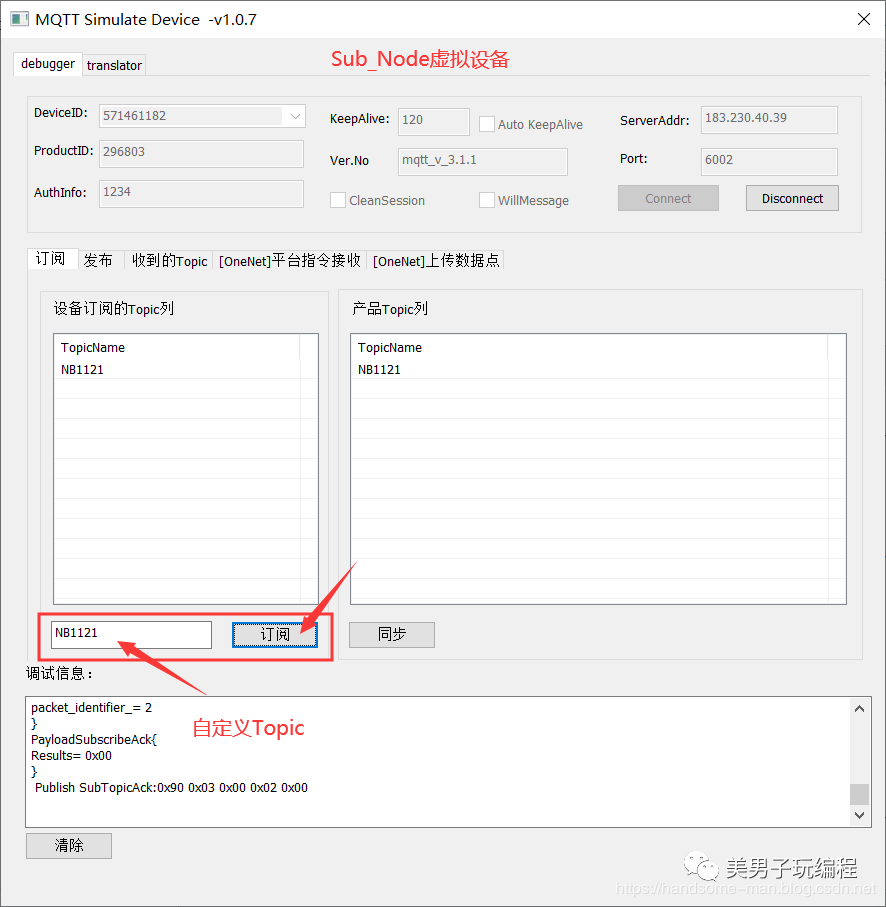

由说明文档可知，可自定义创建Topic，Topic名字，只能由英文，下划线，反斜杠组成，最长1024个字符，同一产品下topic name不重复，每个产品最多100个Topic。

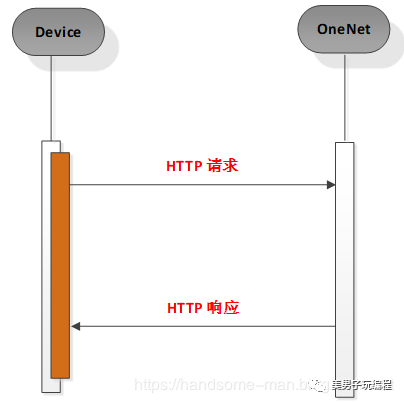

• 设备通过发送HTTP请求进行topic的创建操作；

• 平台收到请求后创建topic并返回结果。

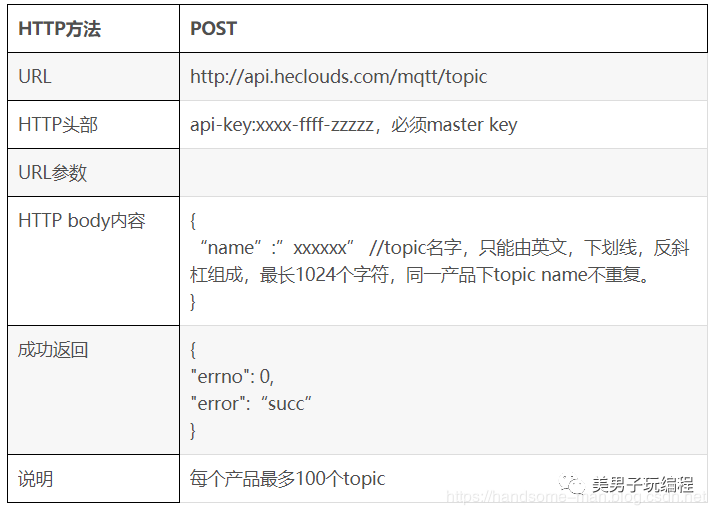

请求及响应定义如下：

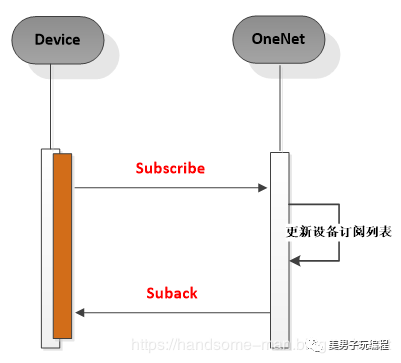

订阅过程解析如下： 说明文档中对订阅和取消订阅也进行了说明，具体如下所示。

• 设备发起订阅请求.(报文格式参考4.9)；

• 平台收到请求后更新topic列表；

• 平台给设备回复SubAck. (报文格式参考4.10)；

• 注：subscribe的request qos级别可以为0、1、2。

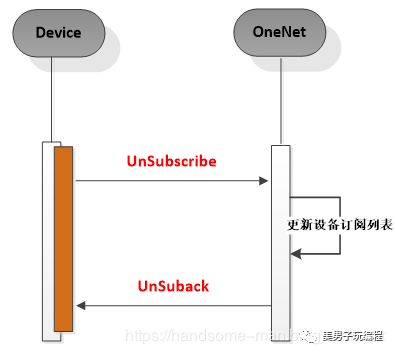

 取消订阅过程解析如下：

• 设备发起取消订阅请求. (报文格式参考4.11)；

• 平台收到请求后更新topic列表；

• 平台给设备回复UnSubAck. (报文格式参考4.12)。

OneNet平台指令接收调测

随便关闭其中一个MQTT虚拟设备，保留一个可以实现下述操作，这里我保留Sub_Node虚拟设备。

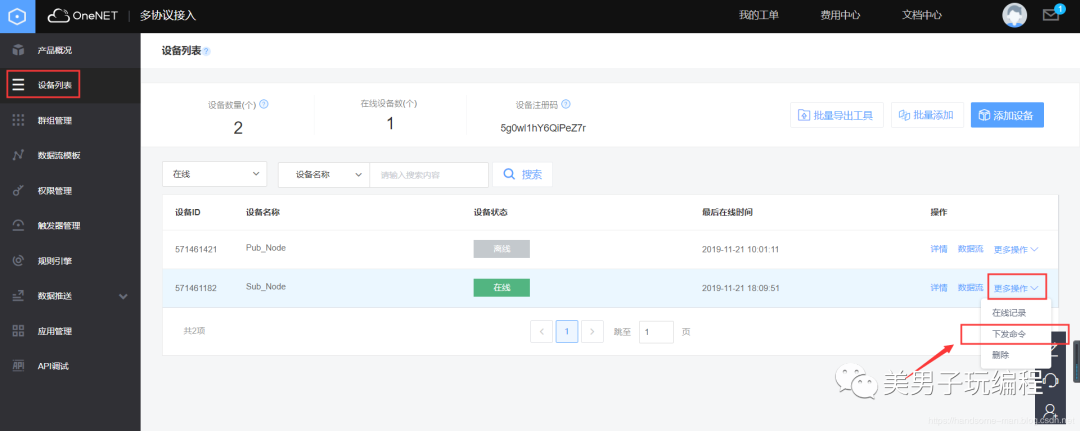

在OneNet更多操作中点击下发命令。

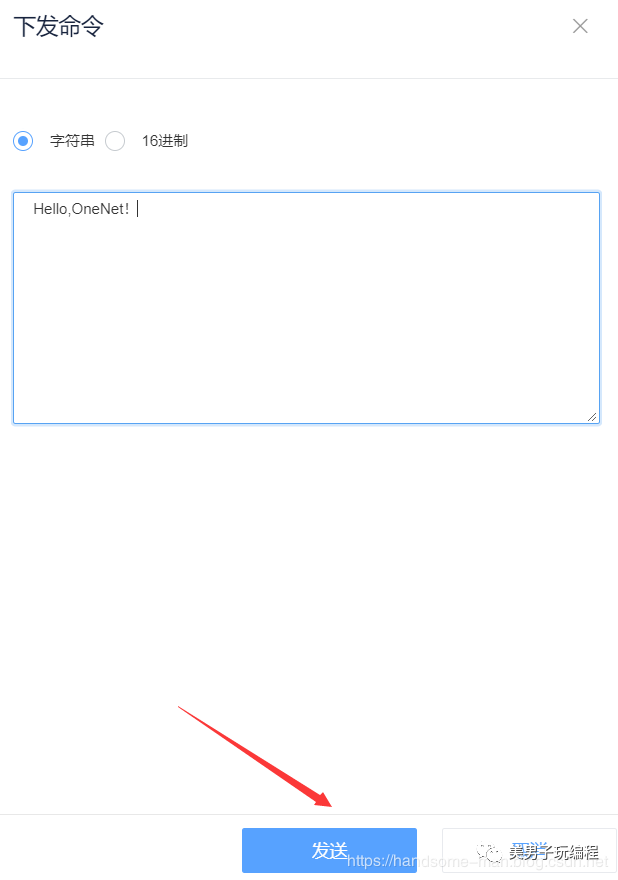

这里我下发字符串类型数据。

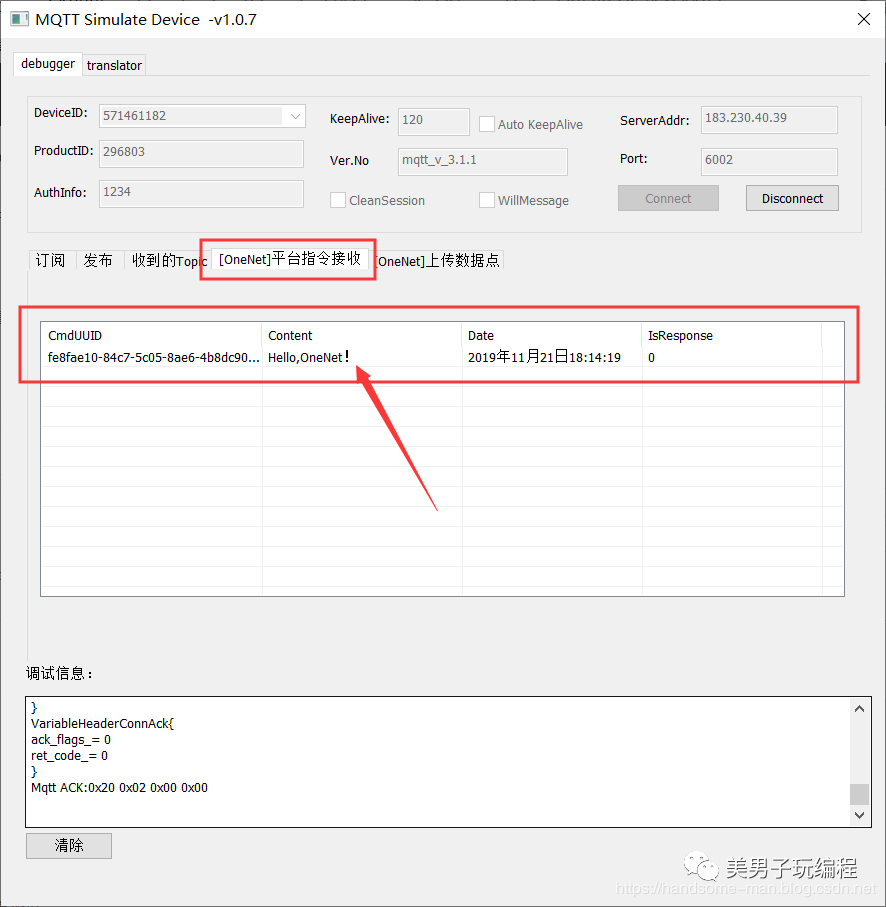

在虚拟设备中可以查看到下发的数据。

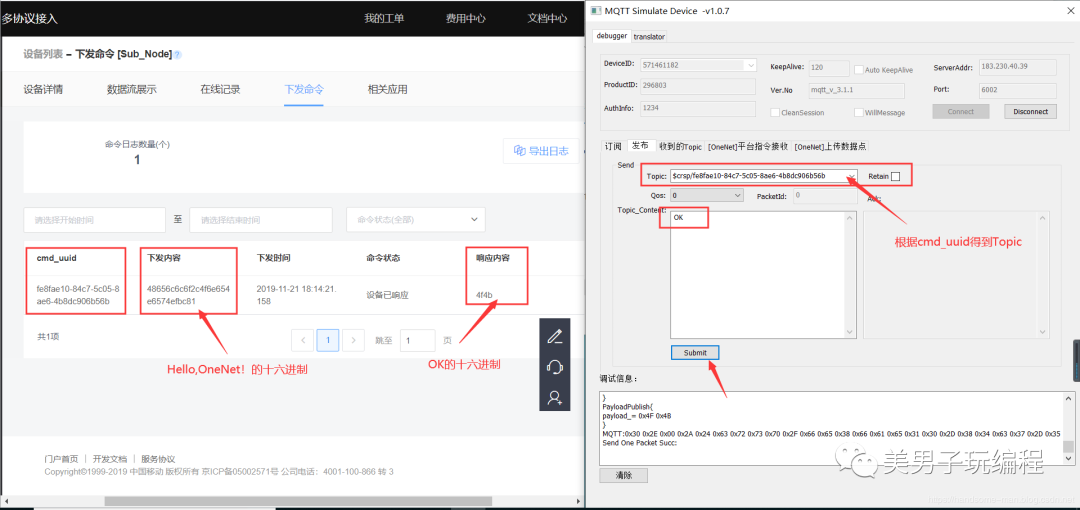

可以对下发的数据进行响应回复。

如何得到Tocpic的呢 ，请参考相关手册，这里不再赘述，有疑问的小伙伴可以下方留言交流。

OneNet平台上传数据点

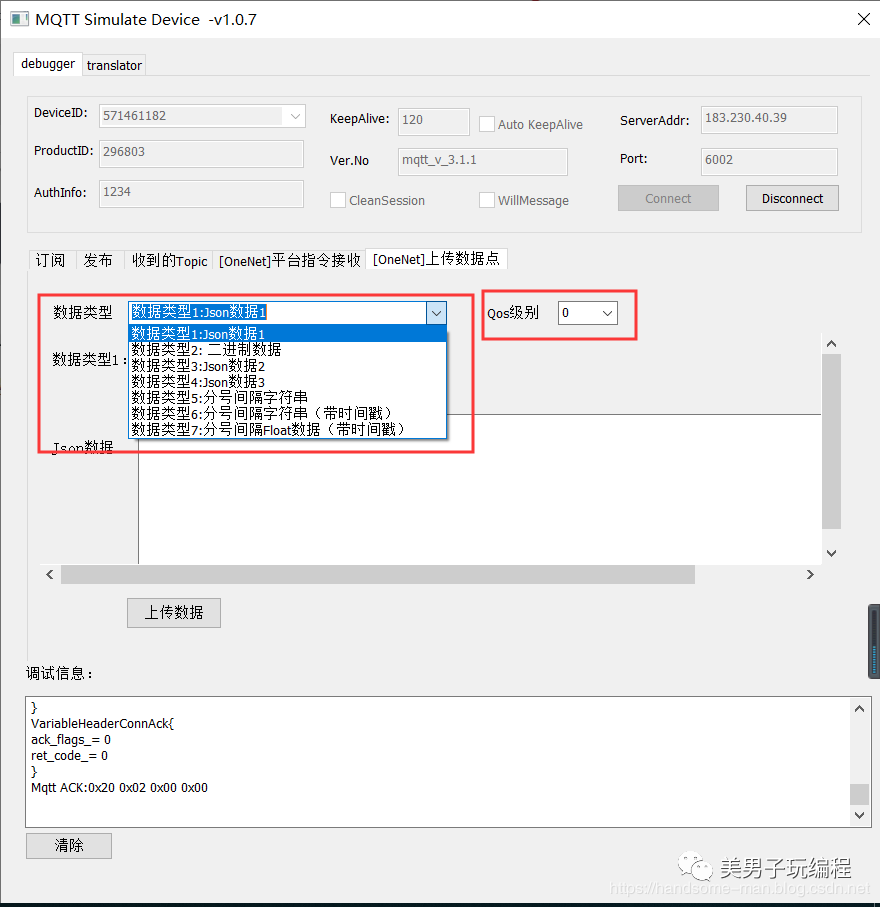

上传数据点有7种数据类型和3种Qos级别，具体方式参见说明文档。

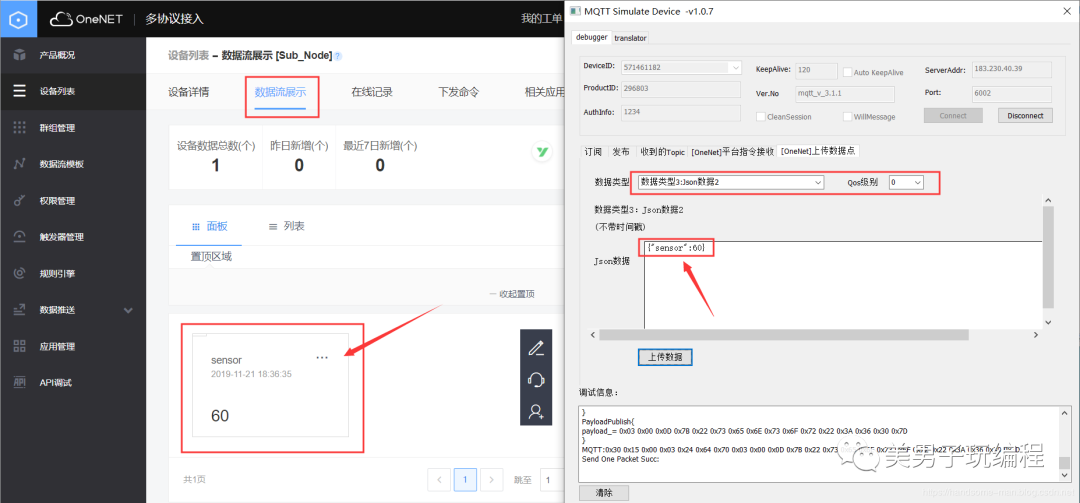

这里我使用第3种数据类型上传数据点，Qos级别默认为0，也就是设备发布Qos0消息(上报数据点)，平台收到上报数据点后保存起来。数据流会自动创建sensor节点，并保存数值。

4

L620模组调测

订阅、发布测试

第1步：打开串口调试助手，查看模组的入网配置信息，指令如下：

AT+CEREG?  //检查网络状态+CEREG: 0,2OKCT-Self Register: Have already registered!AT+CESQ  //检查信号质量+CESQ: 34,0,255,255,26,58OKAT*MBAND?  //查看频道*MBAND: 5OKAT+CIICR  //启动与NB-IoT网络的无线连接OK+IP: 10.214.60.155

第2步：网络配置无误后，与OneNet平台建立MQTT连接，这里使用OneNet平台上的Sub_Node节点完成下述操作。

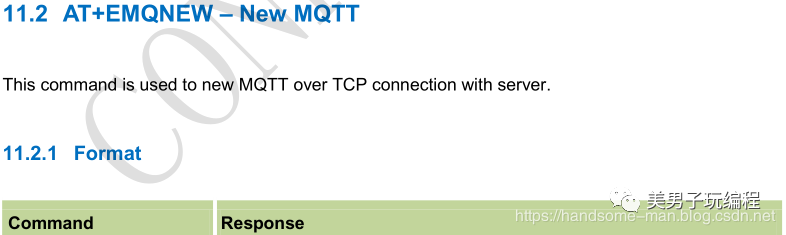

AT+EMQNEW="183.230.40.39","6002",12000,2000  //建立新的MQTT连接

+EMQNEW: 0OK

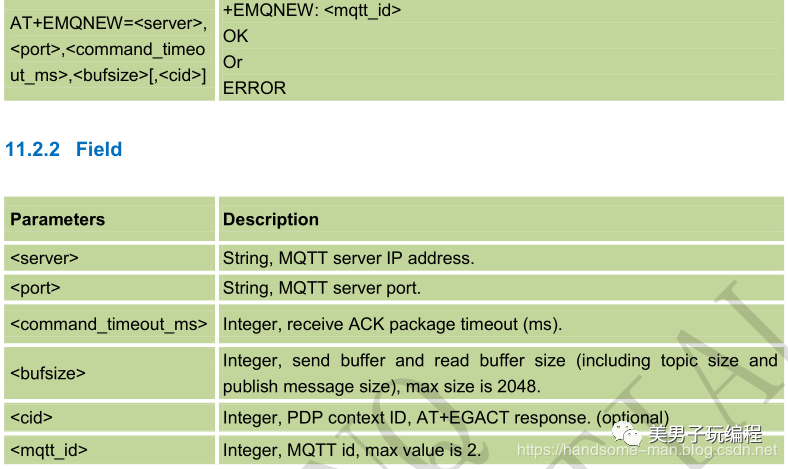

指令解析如下：

AT+EMQCON=0,4,"571461182",1000,0,0,"296803","1234"  //发送MQTT连接包OK

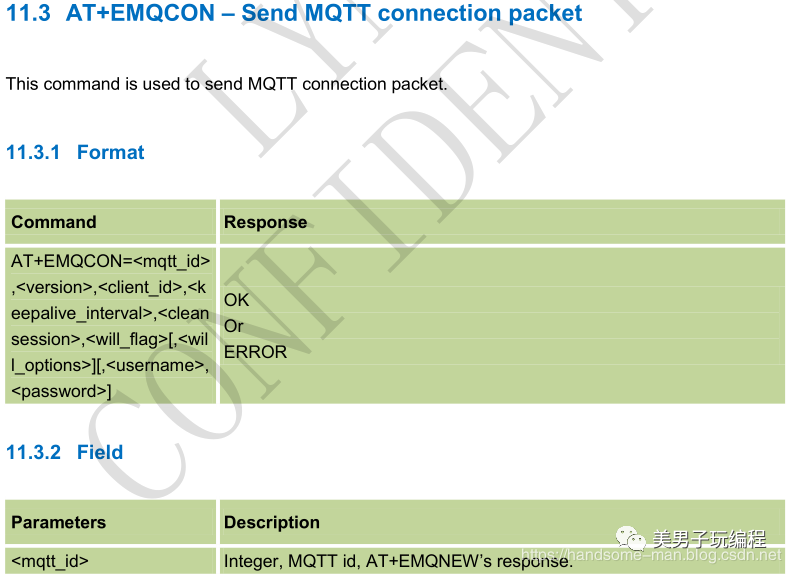

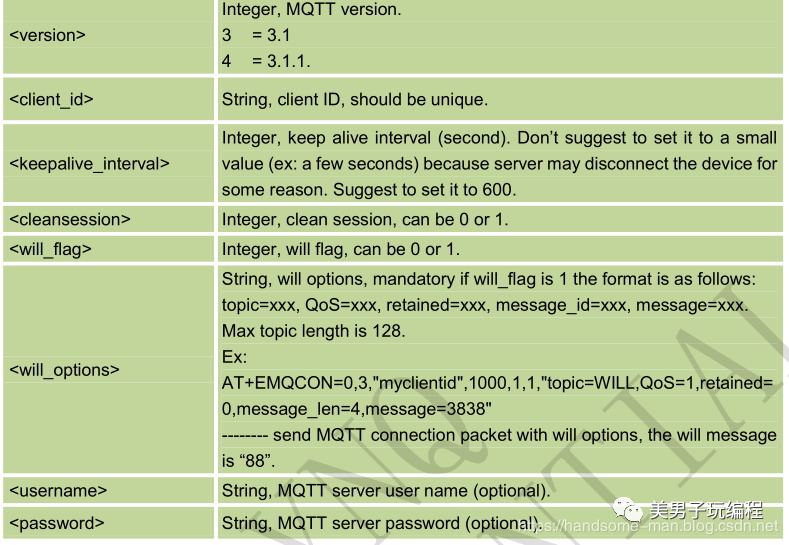

 指令解析如下：

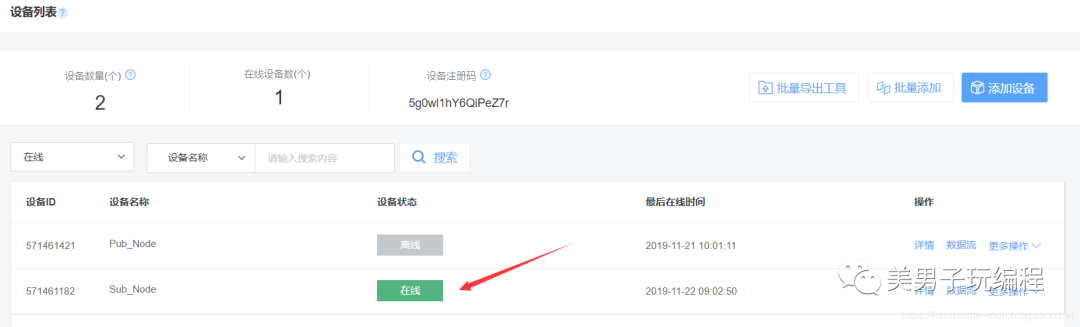

 建立连接成功后可以看到云端设备是在线状态。

第3步：建立Topic订阅，订阅Topic为”pub_topic“的消息，指令如下所示：

AT+EMQSUB=0,"pub_topic",1  //Topic订阅OK

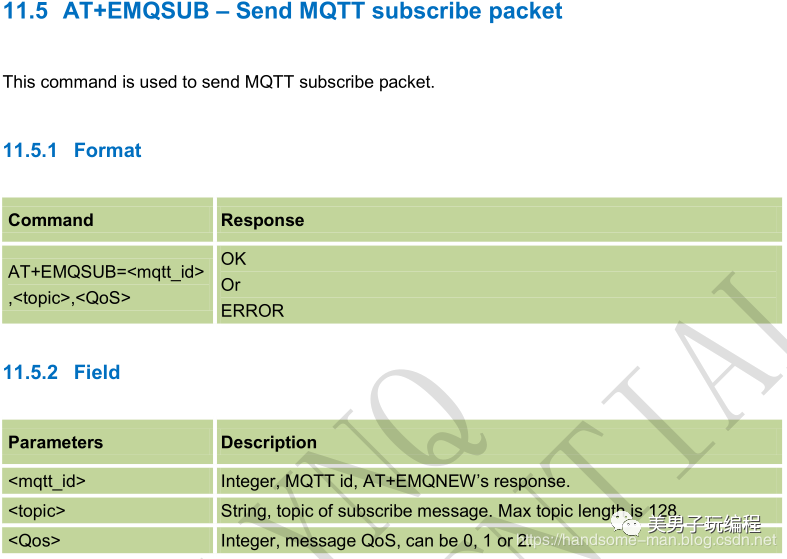

指令解析如下：

第4步：建立Topic发布，发布Topic为”pub_topic“的消息(字符串、十六进制转换在线工具)，指令如下所示：

AT+EMQPUB=0,"pub_topic",0,0,0,22,"68656c6c6f20776f726c64"  //Topic发布，发送hello world的十六进制OK

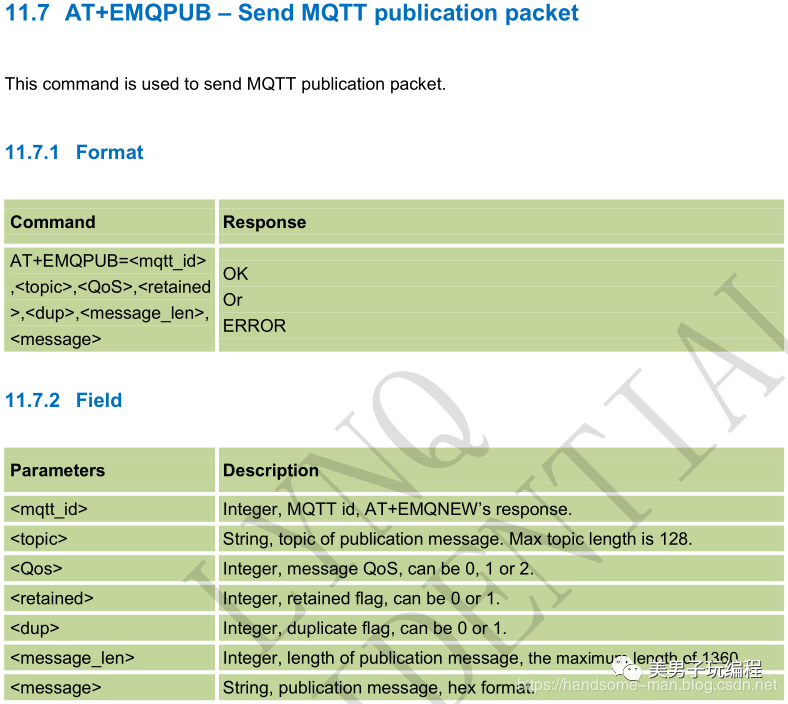

指令解析如下：

数据点订阅、发布

之前使用MQTT工具上传数据点，云端会自动在相应的设备中建立该数据点，接下来使用OneNet平台数据流模板创建数据点，并简要讲解其的使用。

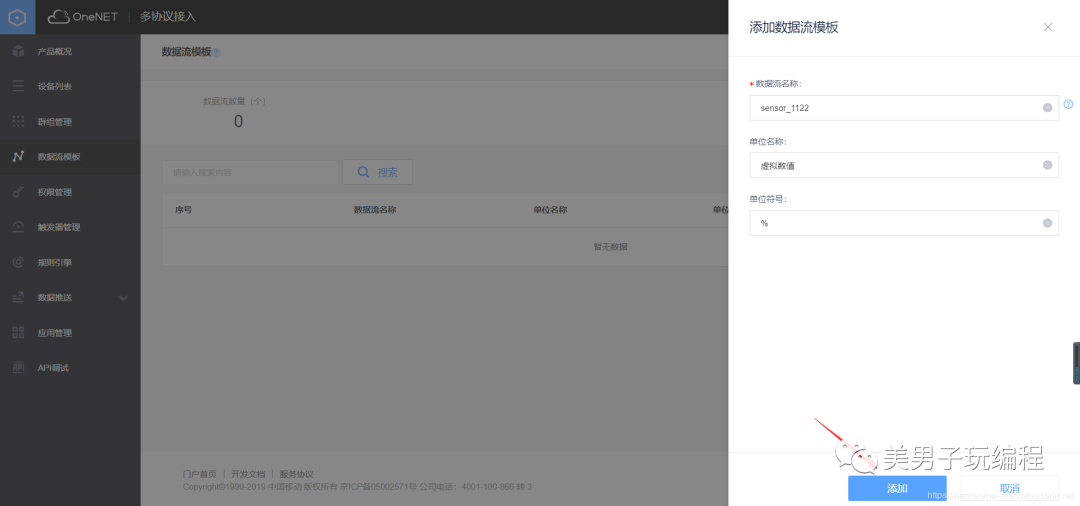

第1步：添加数据流模板。

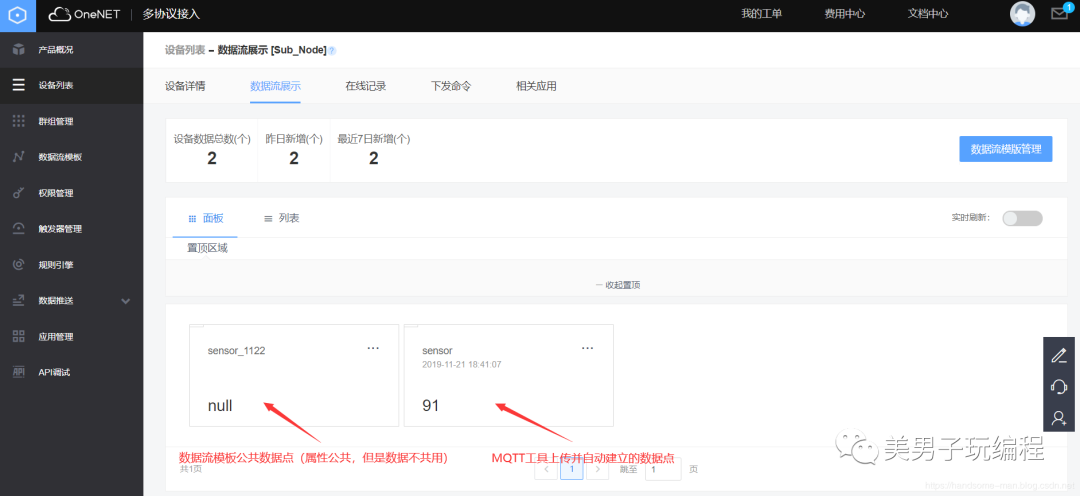

基于数据流模板创建的数据点是公共的，此时可以看到设备Sub_Node和Pub_Node均有sensor_1122数据点。

第2步：订阅数据点，指令如下所示：

AT+EMQSUB=0,"/571461182/sensor",1  //数据点订阅OK

 "/571461182/sensor"参数参照说明文档，具体如下所示：

第3步：若修改数据点数值原理以及操作和发布一致，指令如下所示：

AT+EMQPUB=0,"$dp",1,0,0,42,"0300127b2273656e736f725f31313232223a38387d"  //发送数据点{"sensor_1122":88}OK

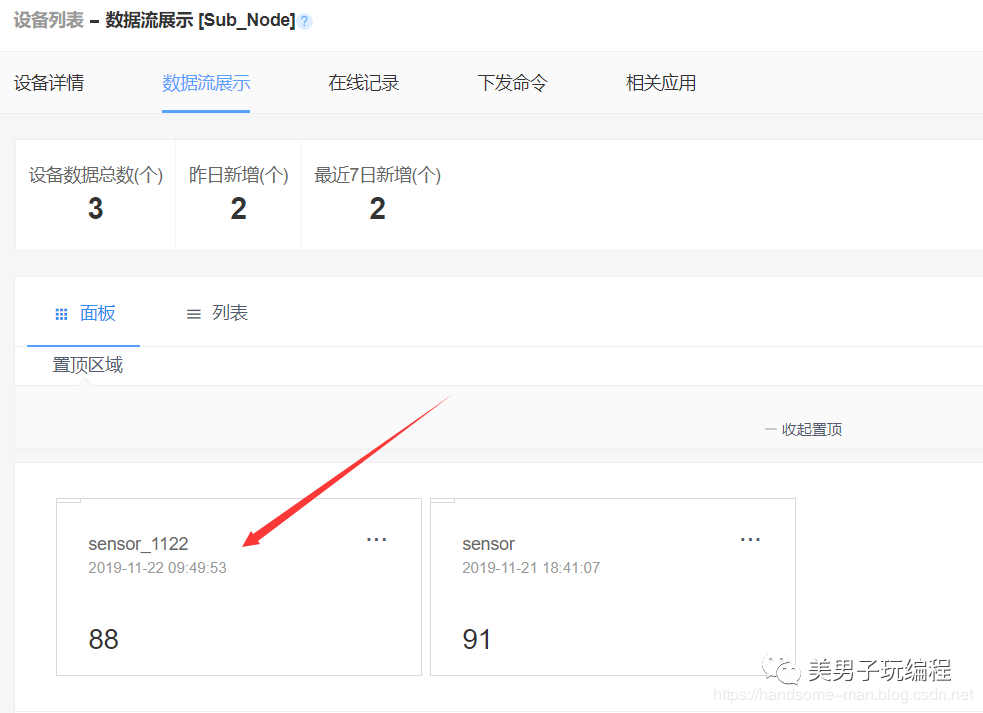

Sub_Node设备下的sensor_1122数据点效果如下所示：

这条指令较为复杂，具体解析如下：

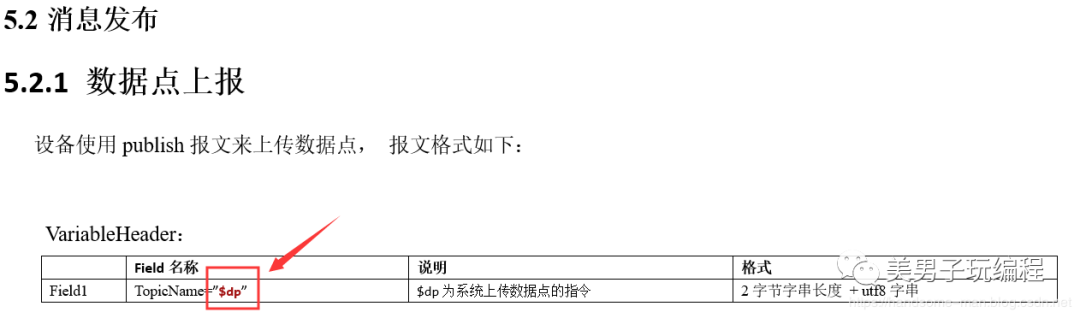

• 数据点的Topic为 ”$dp“，参照说明手册，具体如下：

•  长度为42，后面的数据为字符串类型，每一位都是一个字符长度，共42位："0300127b2273656e736f725f31313232223a38387d"

• "0300127b2273656e736f725f31313232223a38387d" 代表含义参照下表，我使用的是数据类型3上传数据点，03代表数据点类型为第3种；0012代表后面数据字符的长度，后面的数据都是十六进制共18个，转换为十六进制是12，低位数据足够装载，故0012(转换为十六进制由于AT+EMQPUB指令只可以发十六进制，参照该指令说明)；7b2273656e736f725f31313232223a38387d是{"sensor_1122":88}字符串的十六进制。
