概述

文章目录

- - 1 阿里云物联网平台
  - 2 MQTT.fx虚拟设备连接
  - - 2.1 配置设备连接（建立连接）
    - 2.2 配置订阅和发布（数据通信）
  - 3 ESP8266真实设备连接
  - - 3.1 配置设备连接（建立连接）
    - 3.2 配置订阅和发布（数据通信）
  - 4 设置云产品流转(以MQTT.fx和ESP8266为例)
  - 5 生活物联网与手机APP连接

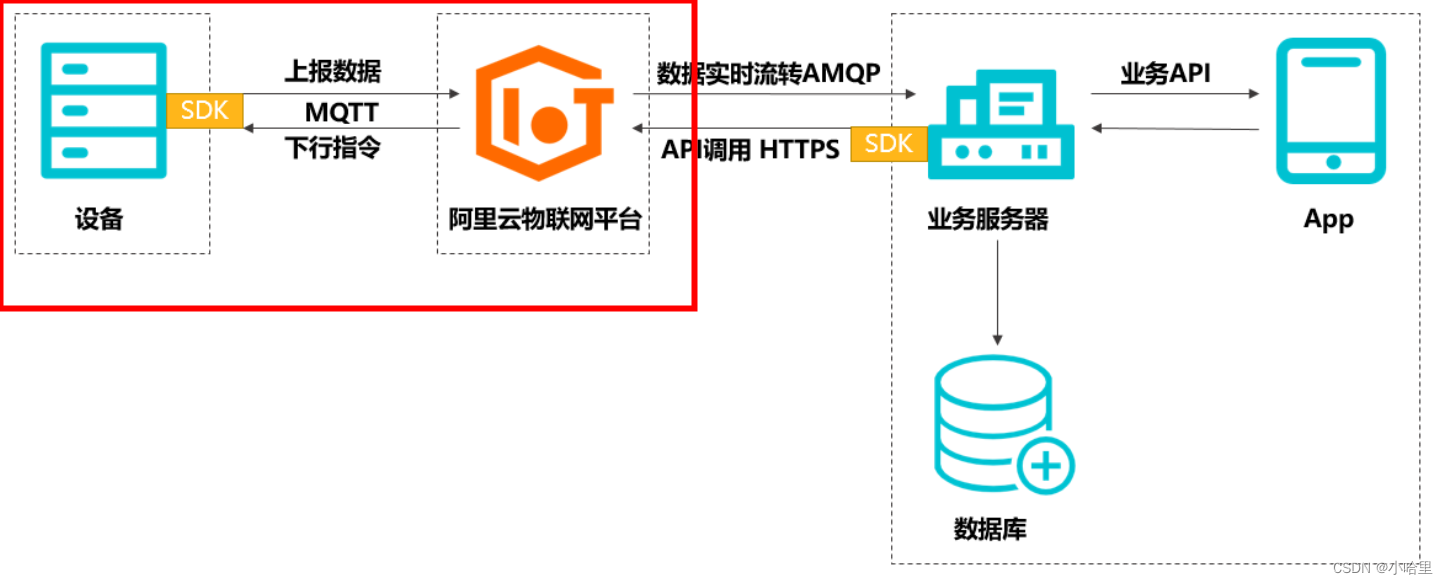

1 阿里云物联网平台

官方文档：https://help.aliyun.com/product/30520.html
官方控制台：https://iot.console.aliyun.com/lk/summary/new

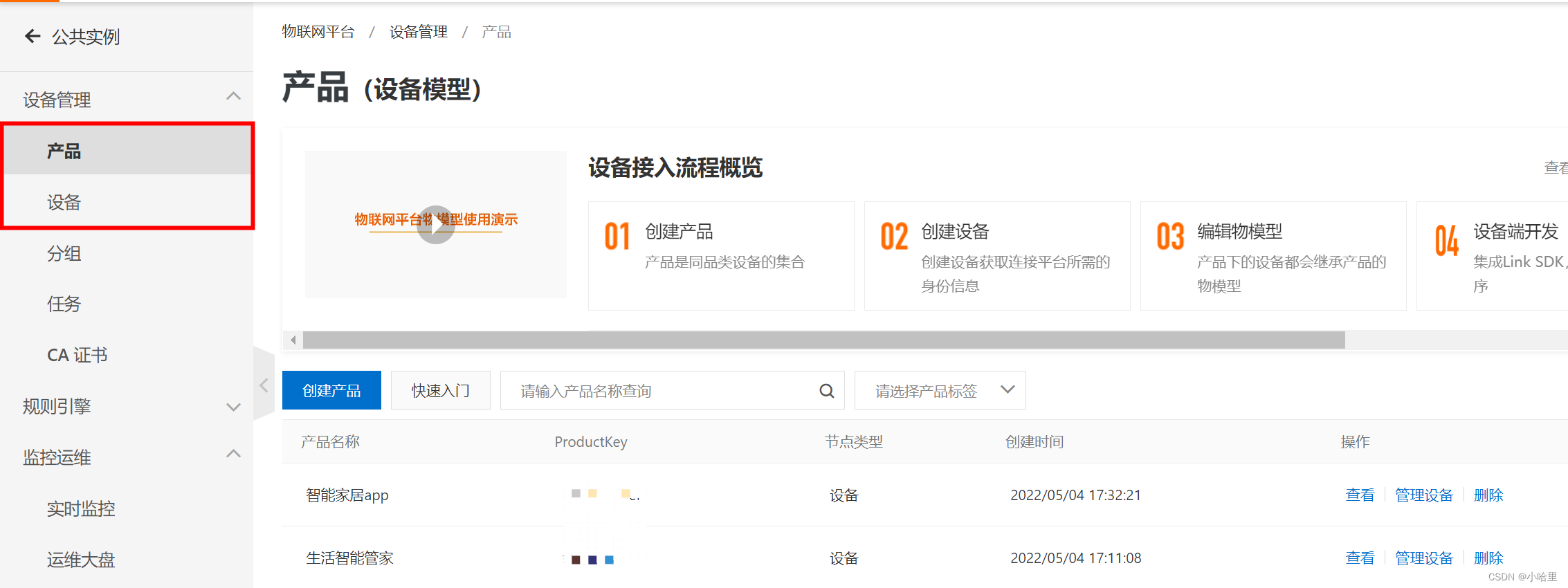

左边有产品和设备，产品是抽象的品类，比如说电灯，空调等等。
设备是品类下具体的物品，和实物一一对应的云端信息，比如电灯1，电灯2，电灯-卧室，电灯-门口等等。

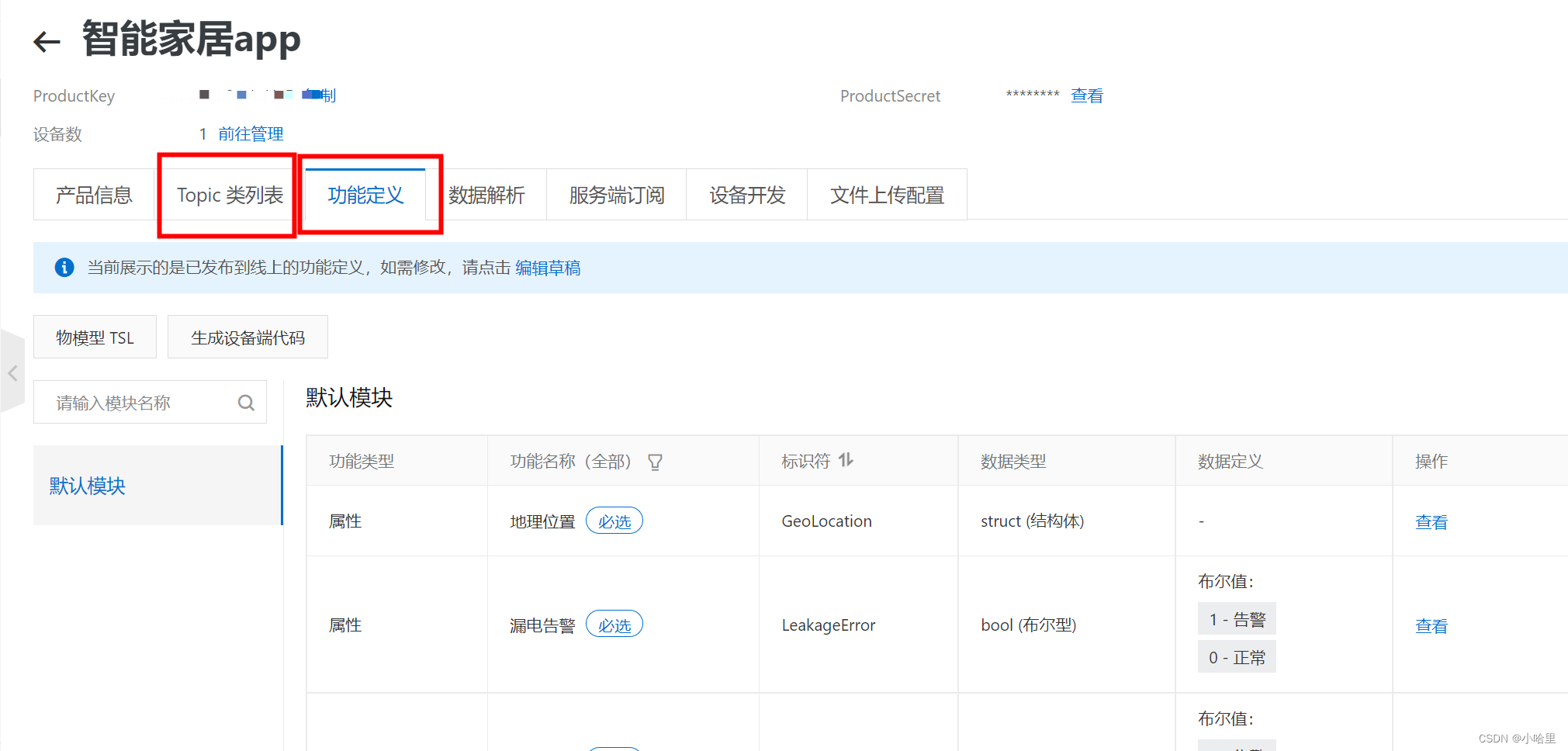

新建一个产品，可以看到物品属性的定义，比如等有开关，亮度，色温等等，这些信息的json数据简称物模型。

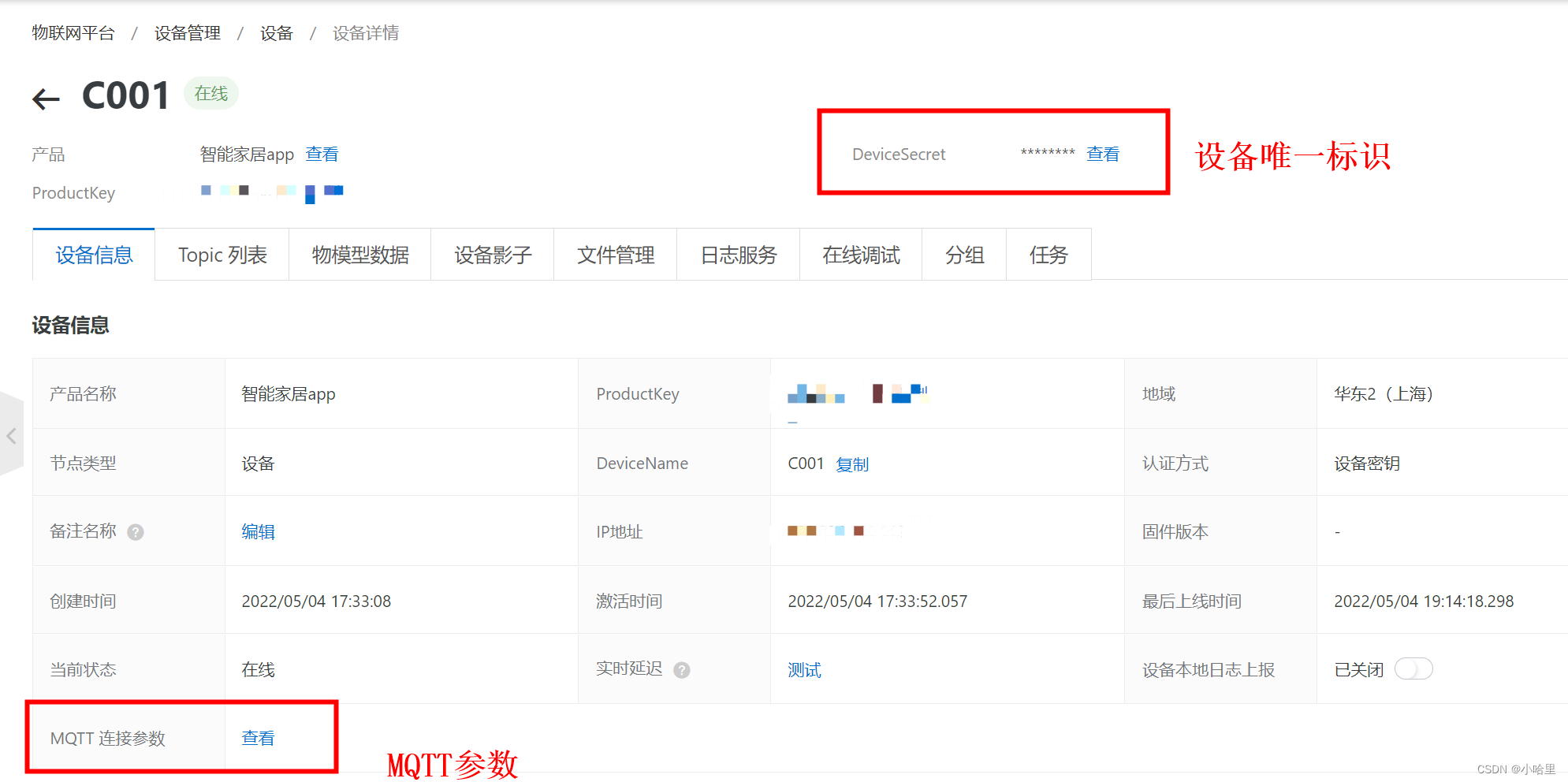

新建一个设备，可以看到设备唯一标识与MQTT连接参数，用于后面的本地连接。

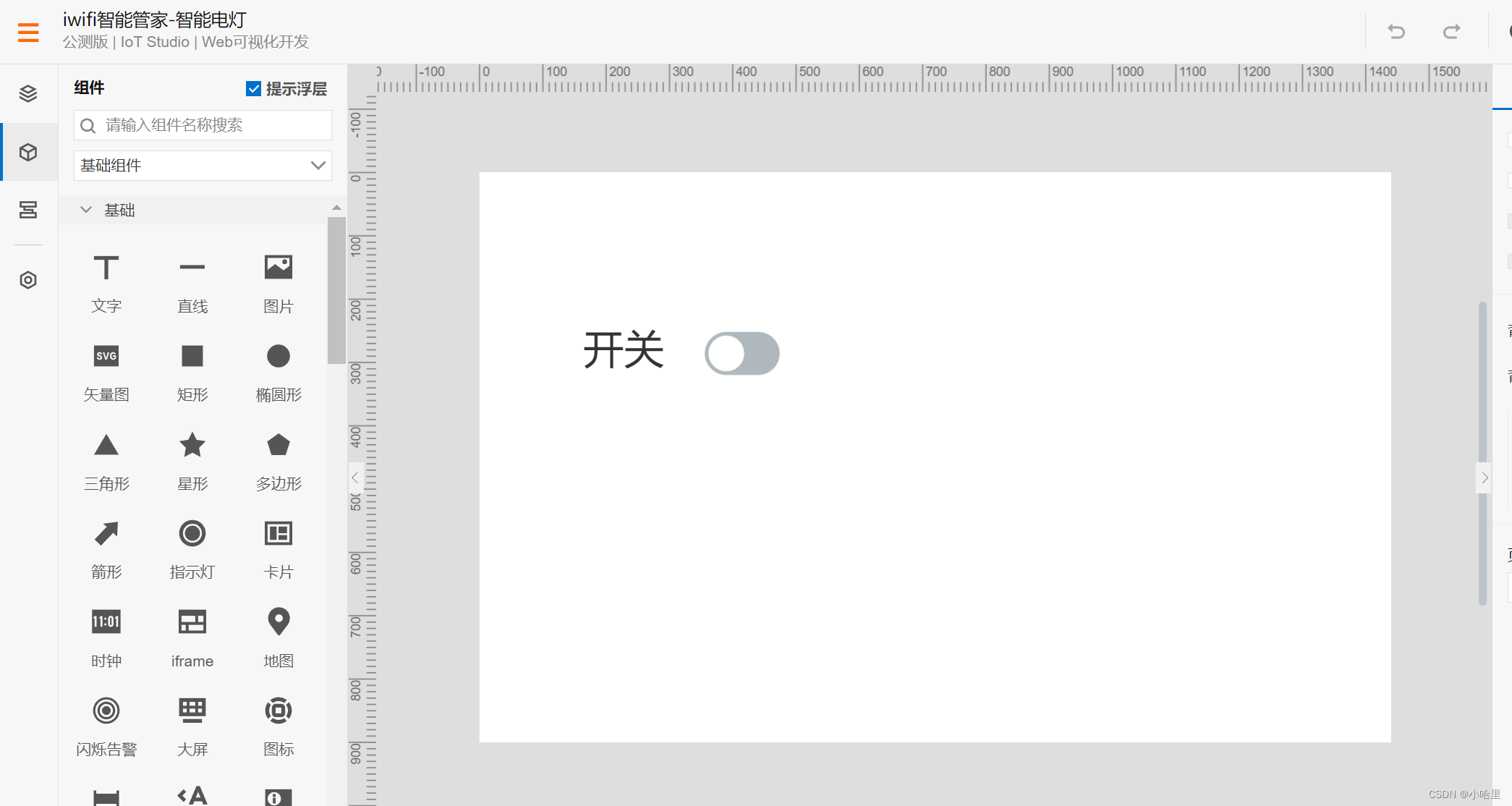

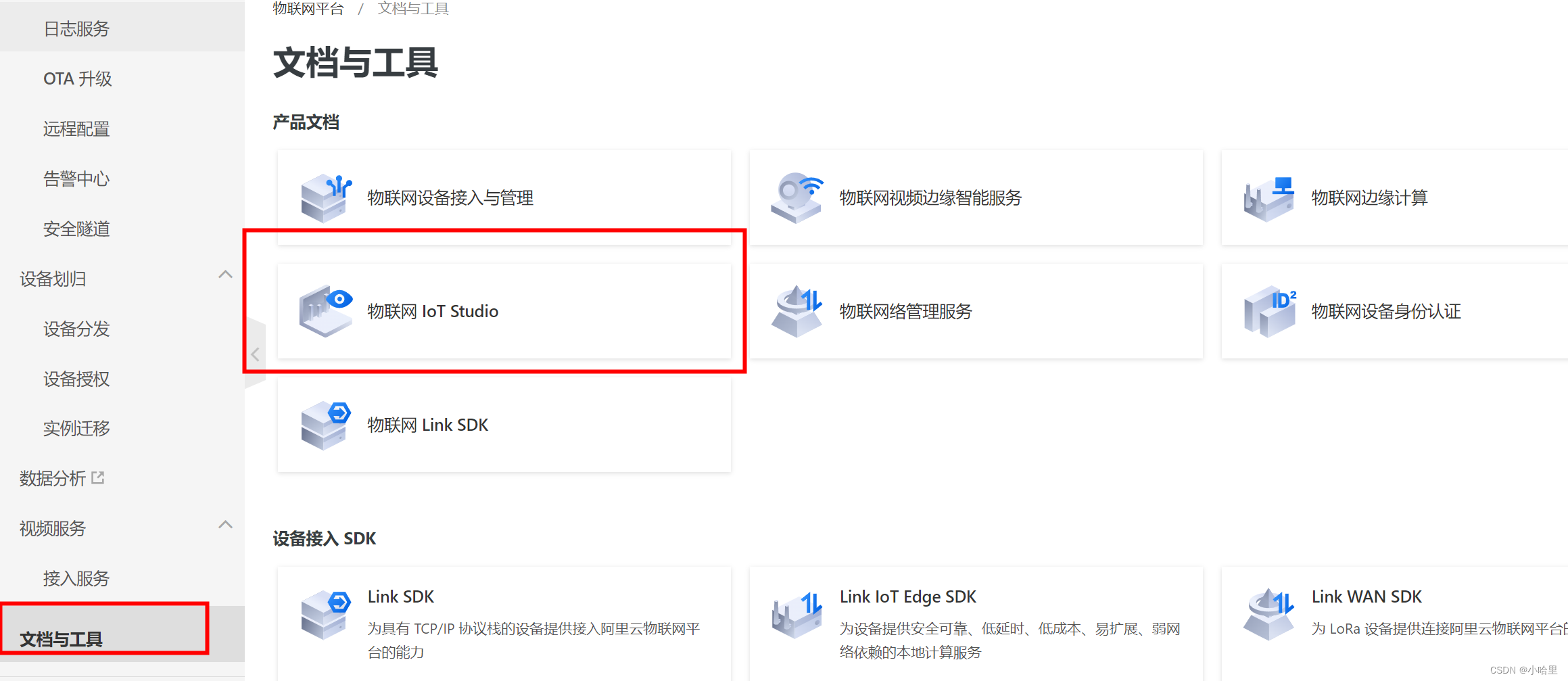

另外，可以在文档与工具类里找到IOT Studio的文档，进行简易的云上APP开发。
控制台地址为：https://studio.iot.aliyun.com/

2 MQTT.fx虚拟设备连接

2.1 配置设备连接（建立连接）

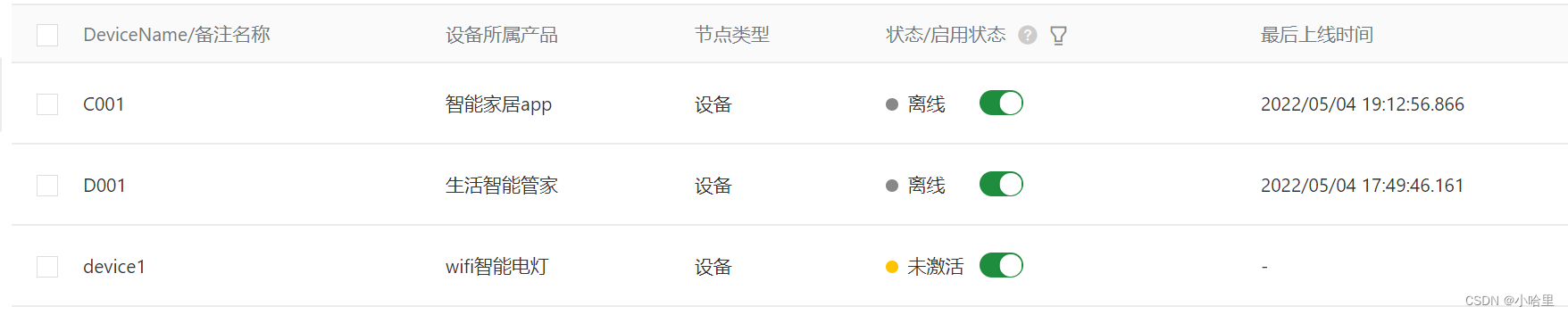

首先原本设备是离线或未激活状态。
MQTT.fx是一款基于Eclipse Paho，使用Java语言编写的MQTT客户端，支持Windows、Mac和Linux操作系统，可用于验证设备是否可与物联网平台正常连接，并通过Topic订阅和发布消息。
官网地址：https://mqttfx.jensd.de/index.php/download

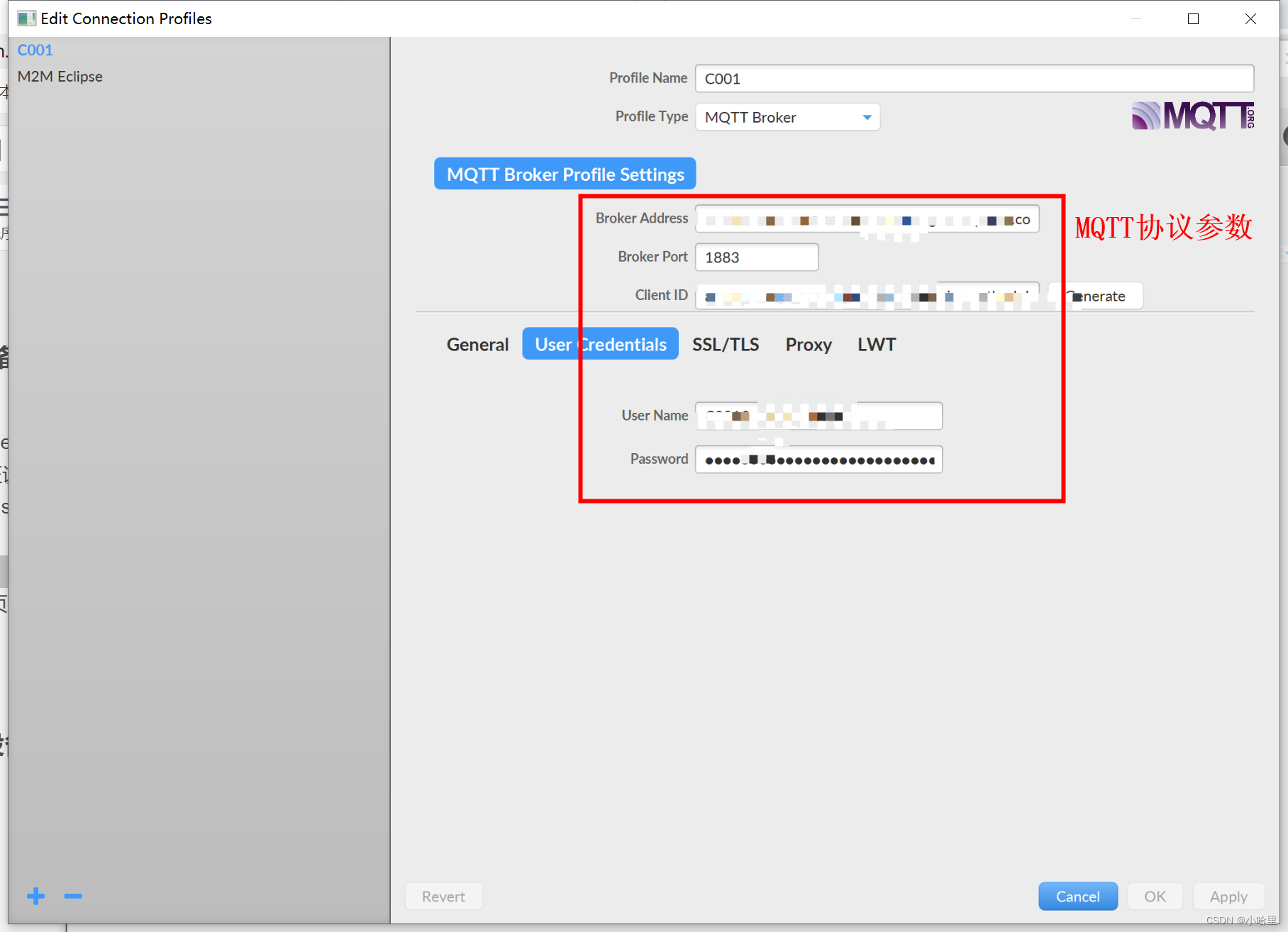

单击菜单栏中的Extras，选择Edit Connection Profiles。
在Edit Connection Profiles页面，完成以下参数的设置。

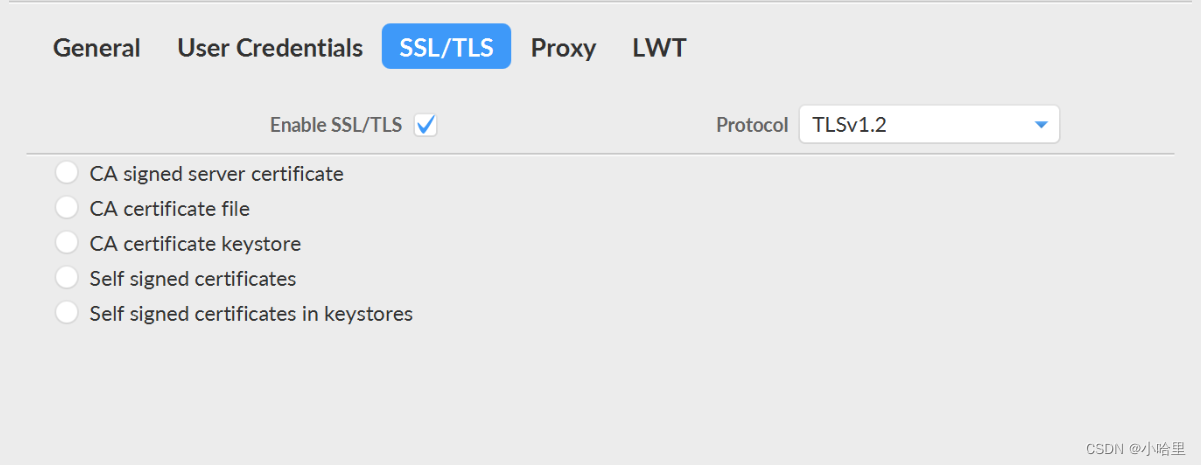

TLS直连模式（即securemode=2）下，单击SSL/TLS，选中Enable SSL/TLS，设置Protocol为TLSv1.2。

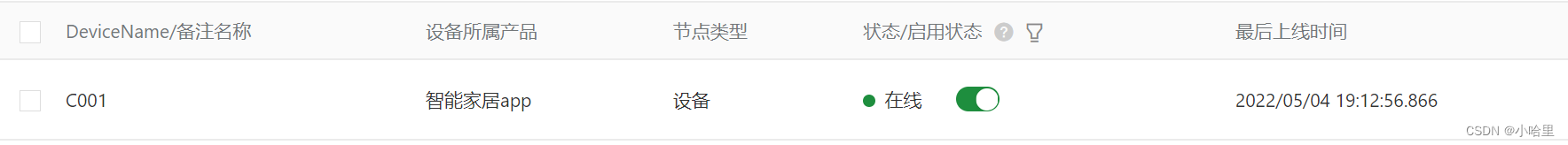

然后保存并且连接就行，此时可以看到云设备在线。

2.2 配置订阅和发布（数据通信）

在云端的产品中，定义一个支持发布和订阅的Topic类，之后将使用该类作为地址进行数据通信

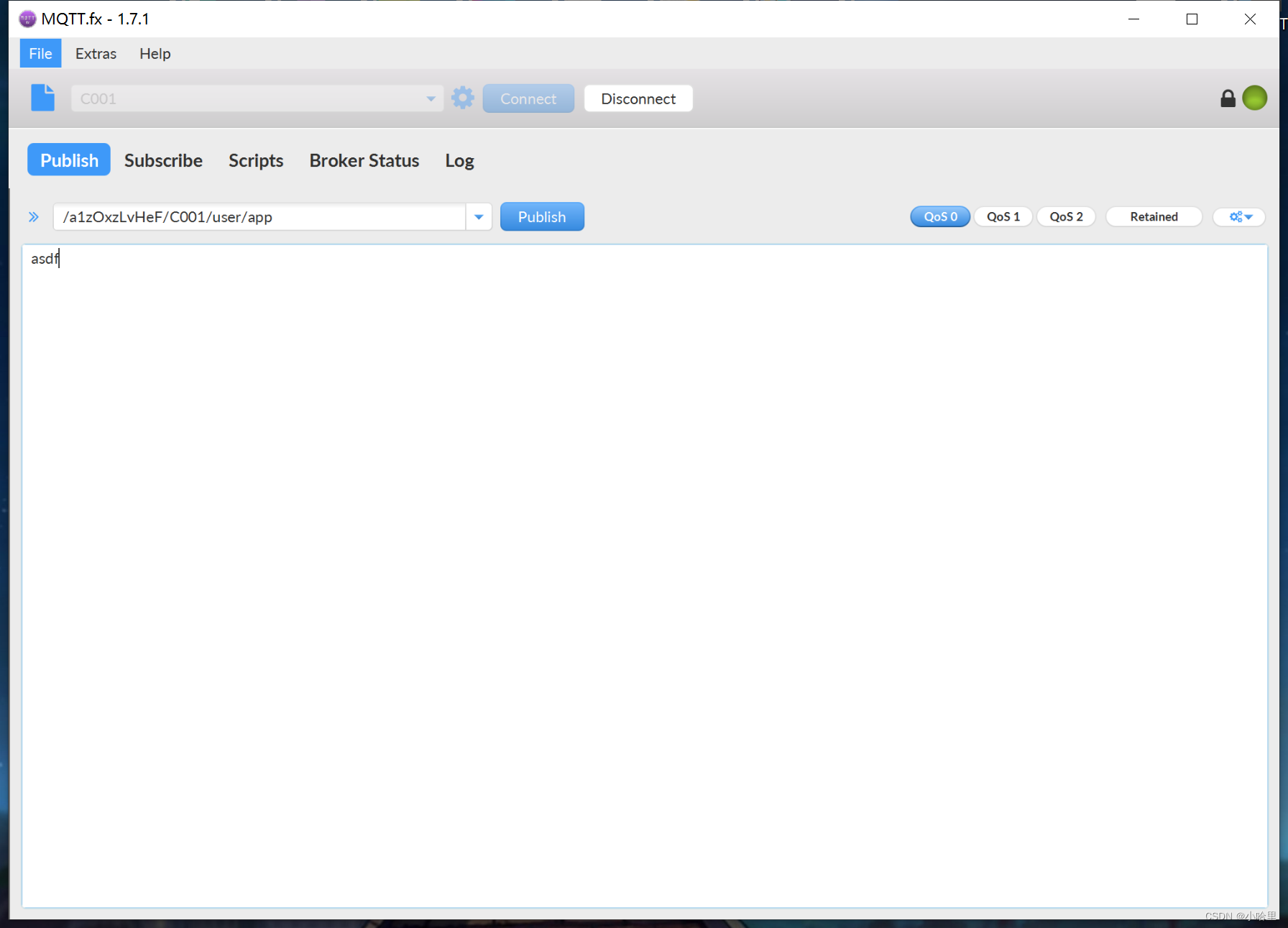

拷贝该地址到MQTT.fx，并替换${deviceName}为自己的设备名称，此时就可以点publish进行上传数据到云端。
也可以点击订阅subcribe自动接收和下载云端的数据。

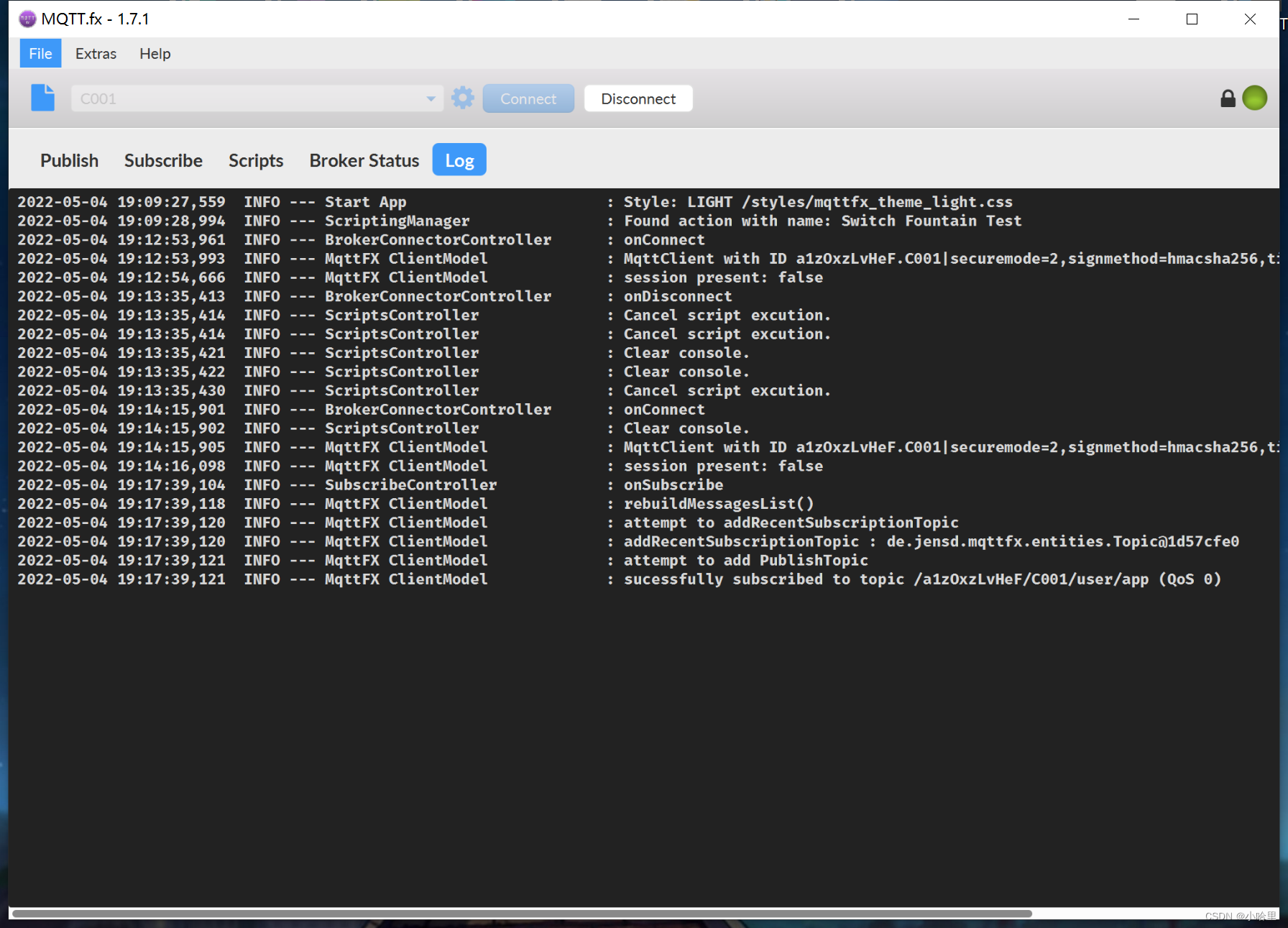

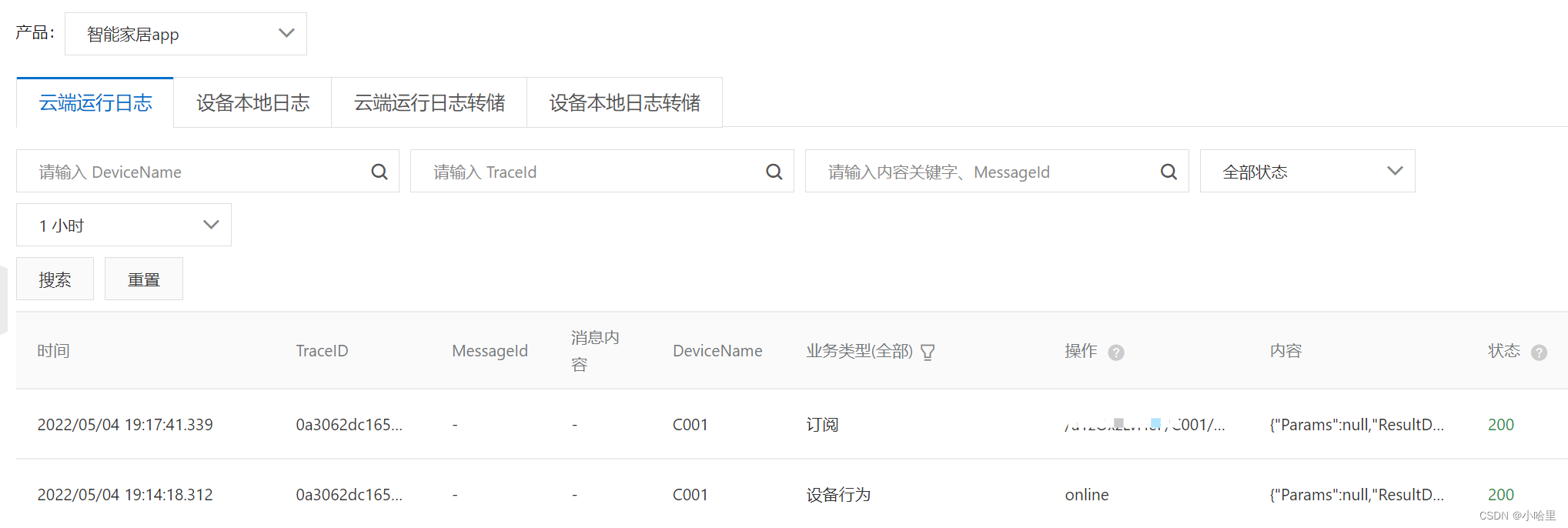

可以在本地和云端查看通信的日志：

3 ESP8266真实设备连接

3.1 配置设备连接（建立连接）

在连接之前，首先要用烧录器烧录支持MQTT的固件

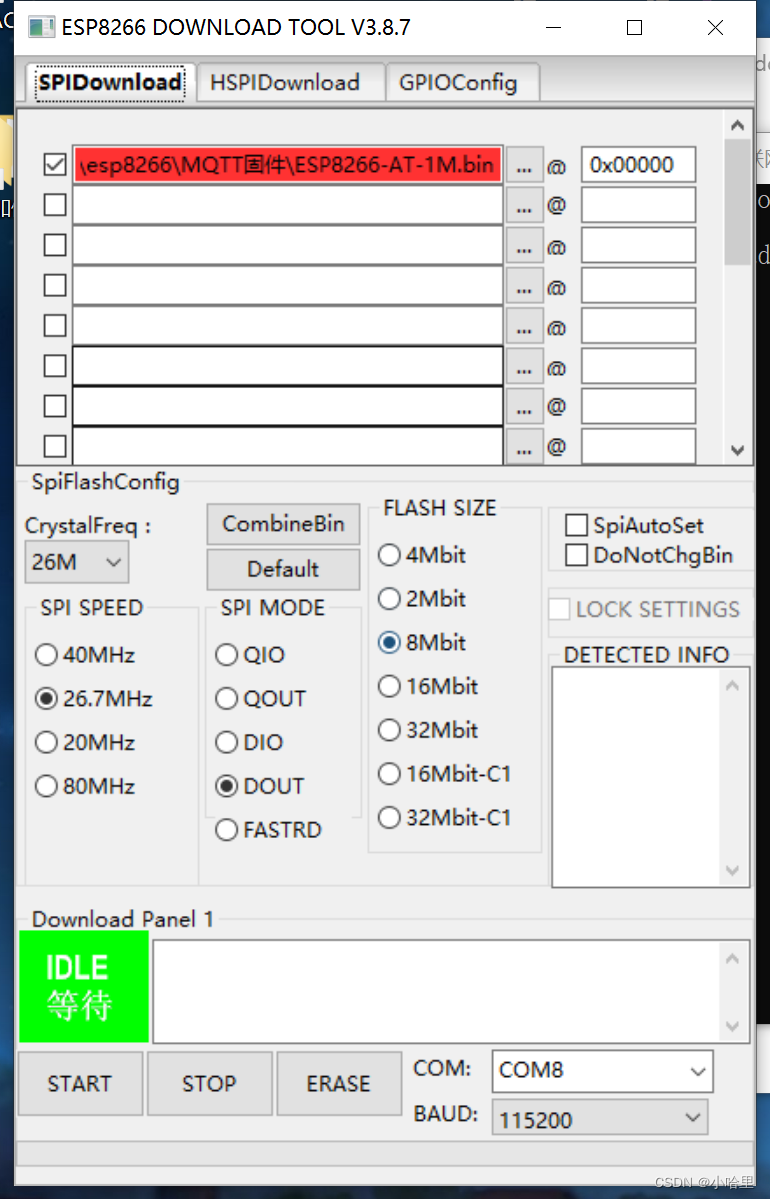

软件是这个flash_download_tool_3.8.7
固件是这个ESP8266-AT-1M
固件是通用的，烧过一次以后换不同的账号，平台，设备，都可以直接用
注意烧录用的连接电脑的USB主板和平时通信的不是同一个。
然后开始设备和阿里云的连接，我们使用XCOM V2.0.exe工具进行，指令如下。
AT是命令，RST和RESTORE都是重启设备的意思，是通用的，ntp1.aliyun也是通用域名，都直接复制就行。
需要修改的是wifi账号密码，MQTT的用户名，密码，ClienID，连接域名这部分。
这些信息与上面连接MQTT.fx的时候是一样的，在云端设备的MQTT连接参数中可以找到。
```
AT+RST
AT+RESTORE
AT+CWMODE=1
AT+CIPSNTPCFG=1,8,"ntp1.aliyun.com"
AT+CWJAP="WiFi名字","WiFi密码"
AT+MQTTUSERCFG=0,1,"NULL","用户名","密码",0,0,""
AT+MQTTCLIENTID=0,"ClienId"    //clientId第二个参数注意每个逗号后加分隔符“”，例如：t|securemode=3,signmethod=hmacsha1,
AT+MQTTCONN=0,"连接域名",1883,1    //连接域名中的端口号已经被提到后面了，所以删去“:1883”
```

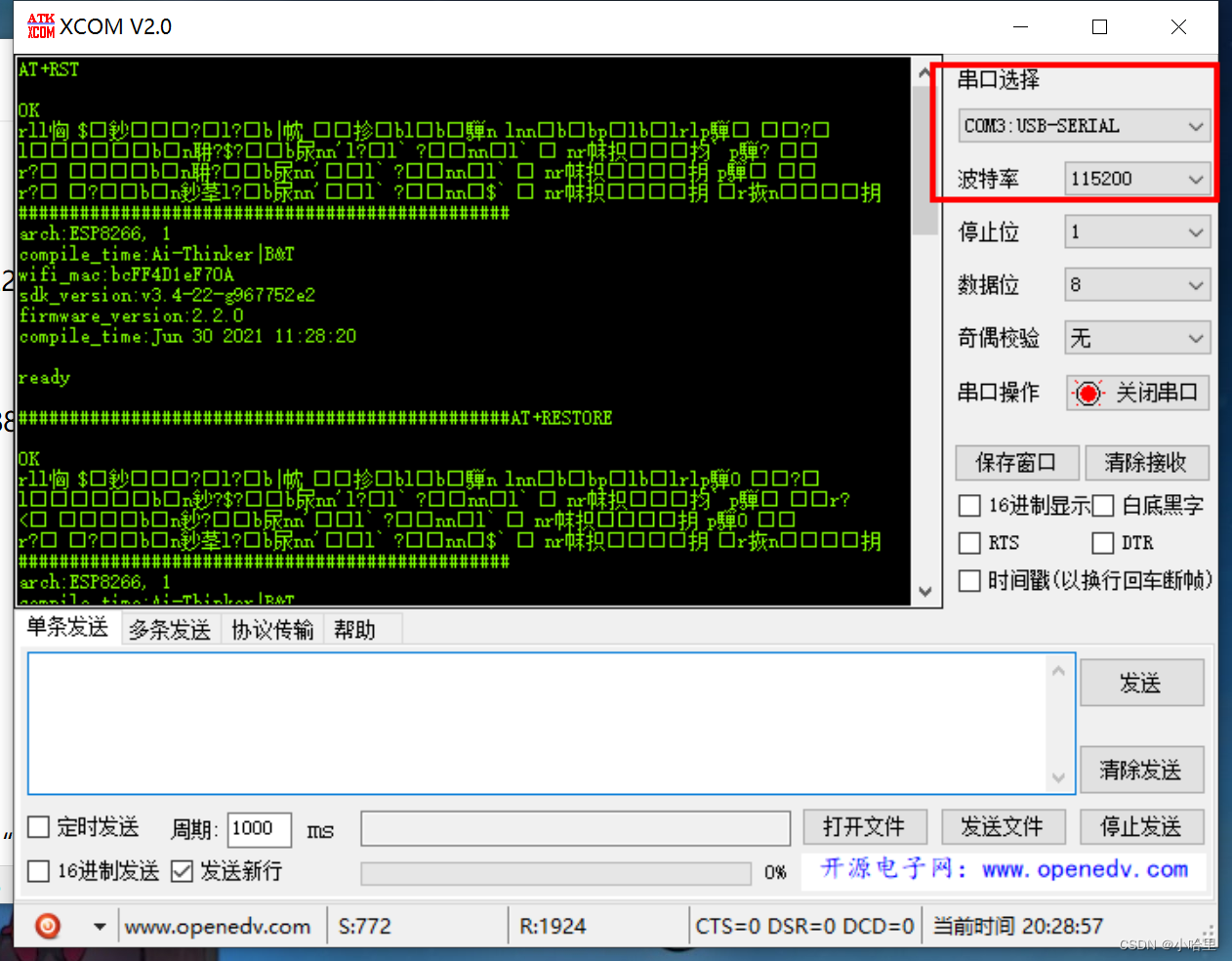

下面正式建立连接，注意要选一下串口和波特率。

3.2 配置订阅和发布（数据通信）

在云端的产品中，定义一个支持发布和订阅的Topic类，之后将使用该类作为地址进行数据通信

本地使用如下指令进行发布和订阅

通信指令
AT+MQTTSUB=0,"topic",1       订阅
AT+MQTTPUB=0,"topic","test_message",1,0        发布
可以使用自定义的Topic，在日志服务上看
注意如果使用AJSON的Topic及物模型形式
则发布中"test"为JSON字符串     "和,前加

4 设置云产品流转(以MQTT.fx和ESP8266为例)

云产品流转原理：
实现有2个设备，设备1发送信息给云，云将信息发送给设备2的操作。这里我们以MQTT.fx和ESP8266为例配置云产品流转。

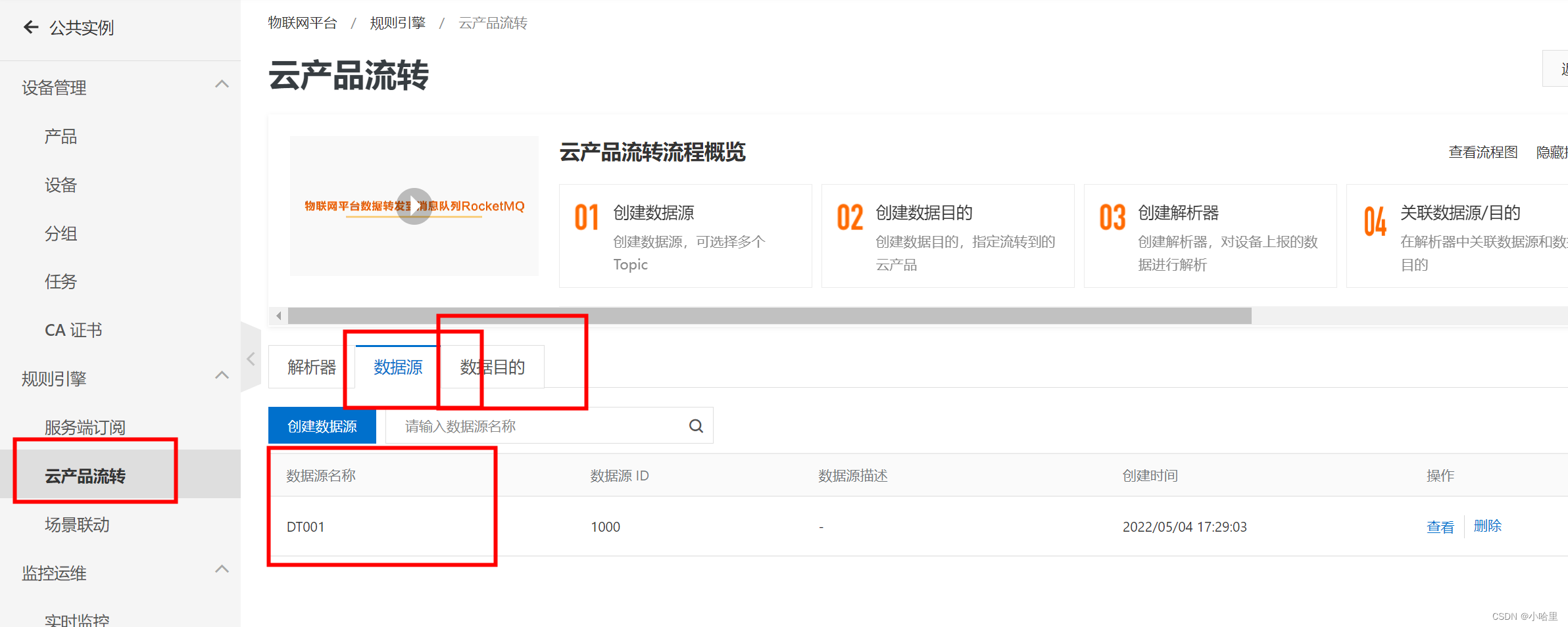

在云产品流转中设置数据源和数据目的。数据源为ESP8266自定义的Topic类，数据目的为MQTT.fx设备自定义的Topic类。

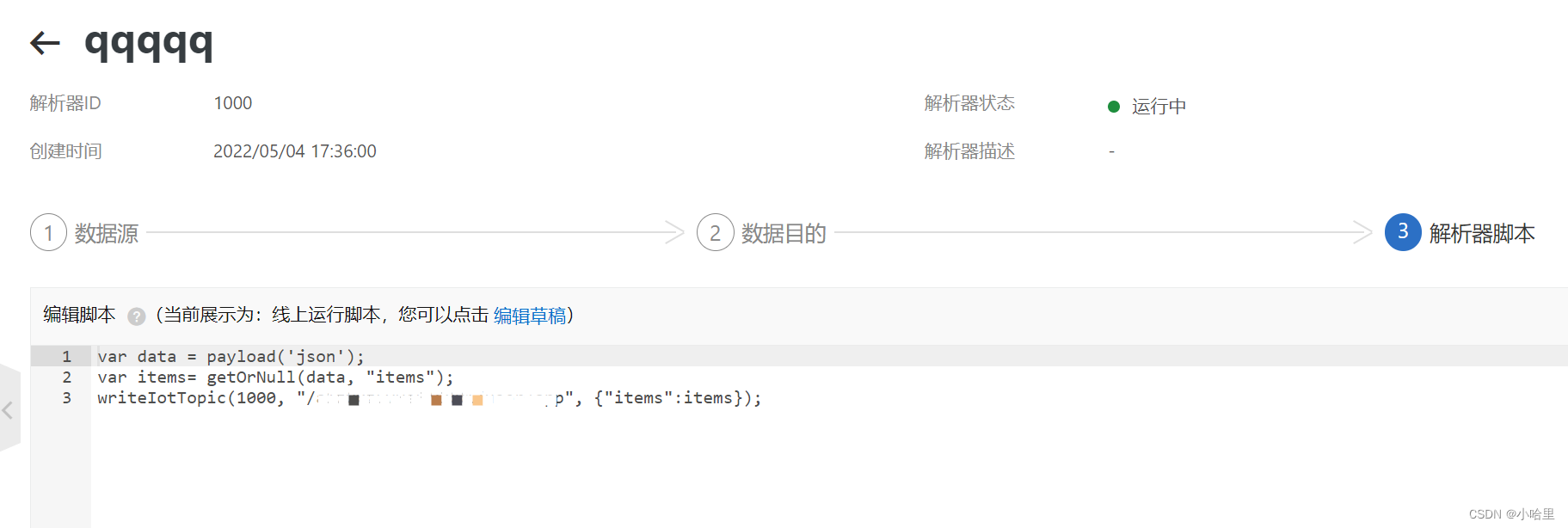

然后配置解析器，进行指向操作，这里有一份简单的代码编写。意思是从接受到的数据中取出一部分items进行转发到另一个数据源。
此时再使用AT让ESP8266向云端发送数据，会发现本地的MQTT.fx上接收到了刚才发送的内容，配置完成。

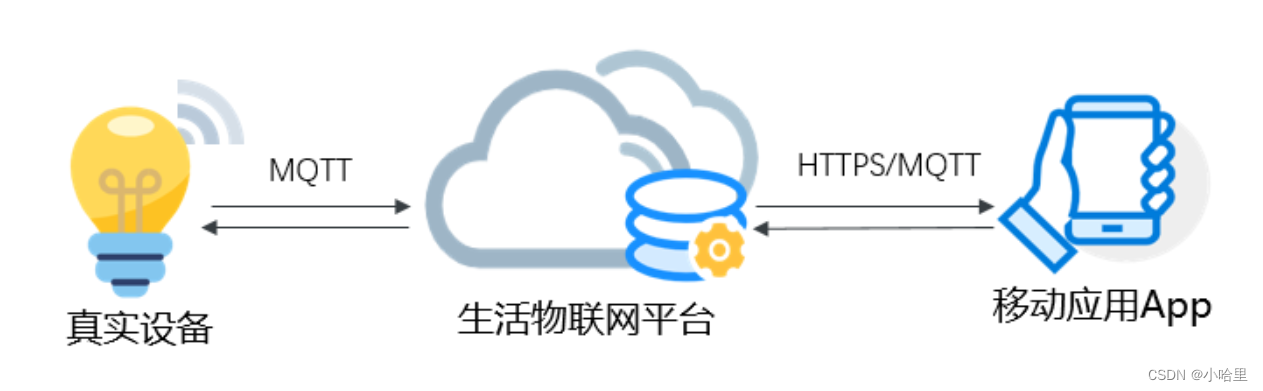

5 生活物联网与手机APP连接

官方文档：https://help.aliyun.com/document_detail/142147.html
官方控制台：https://living.aliyun.com/

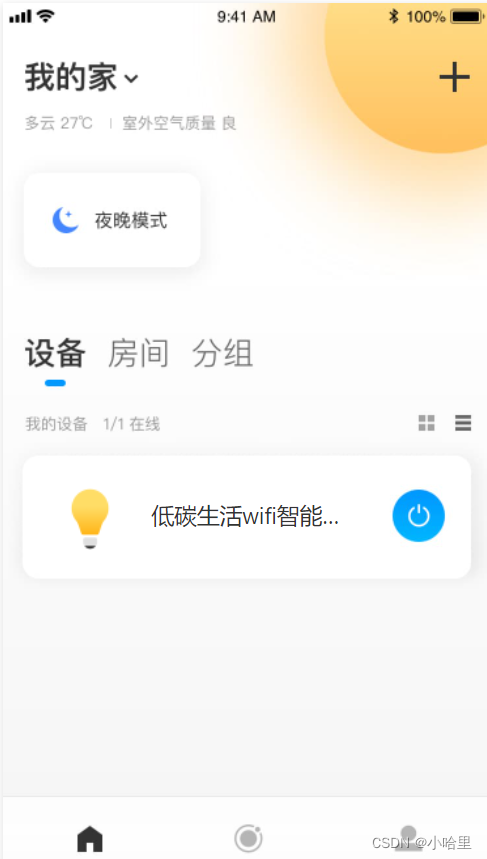

我们发现，物联网平台的IoTStudio开发的手机APP非常简陋，因此需要自己使用SDK进行APP的开发。生活物联网也有这种操作，但是它也提供了另外一种方式，官方的APP可供使用。公版APP名为云智能，可以在应用市场上下载到。

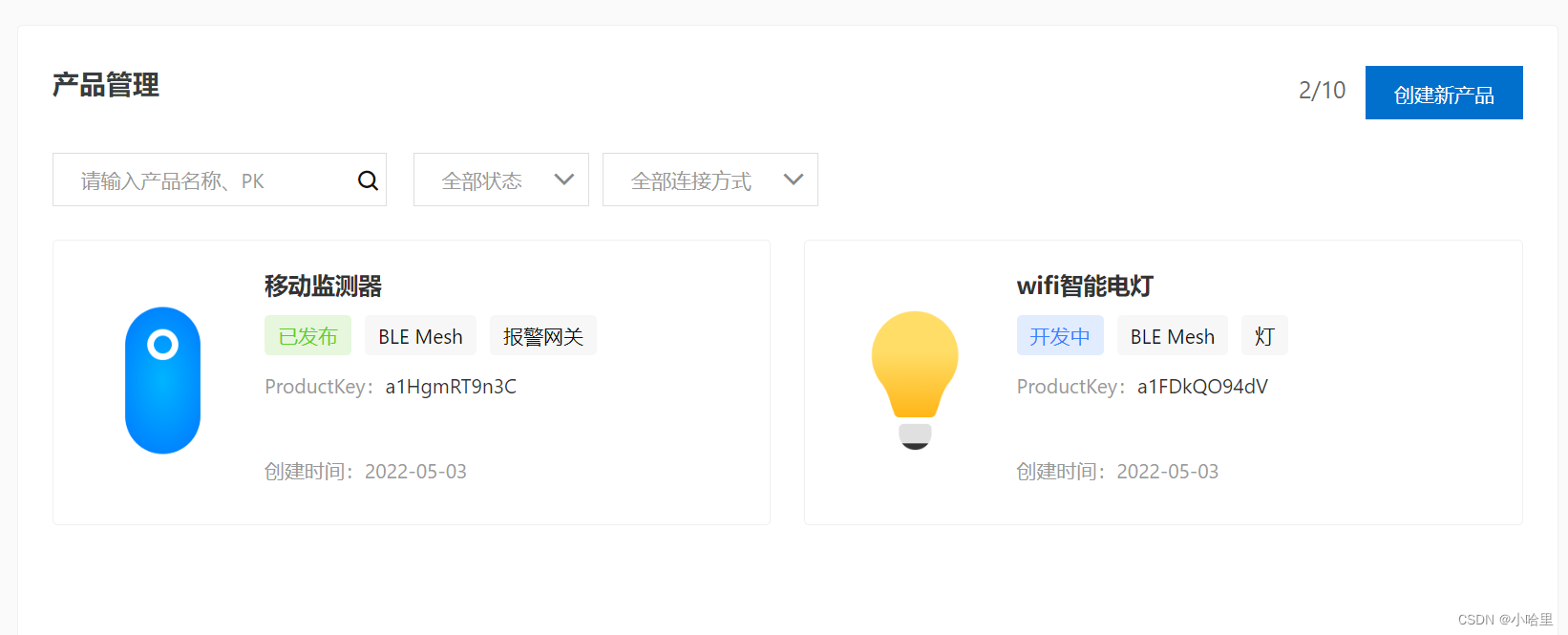

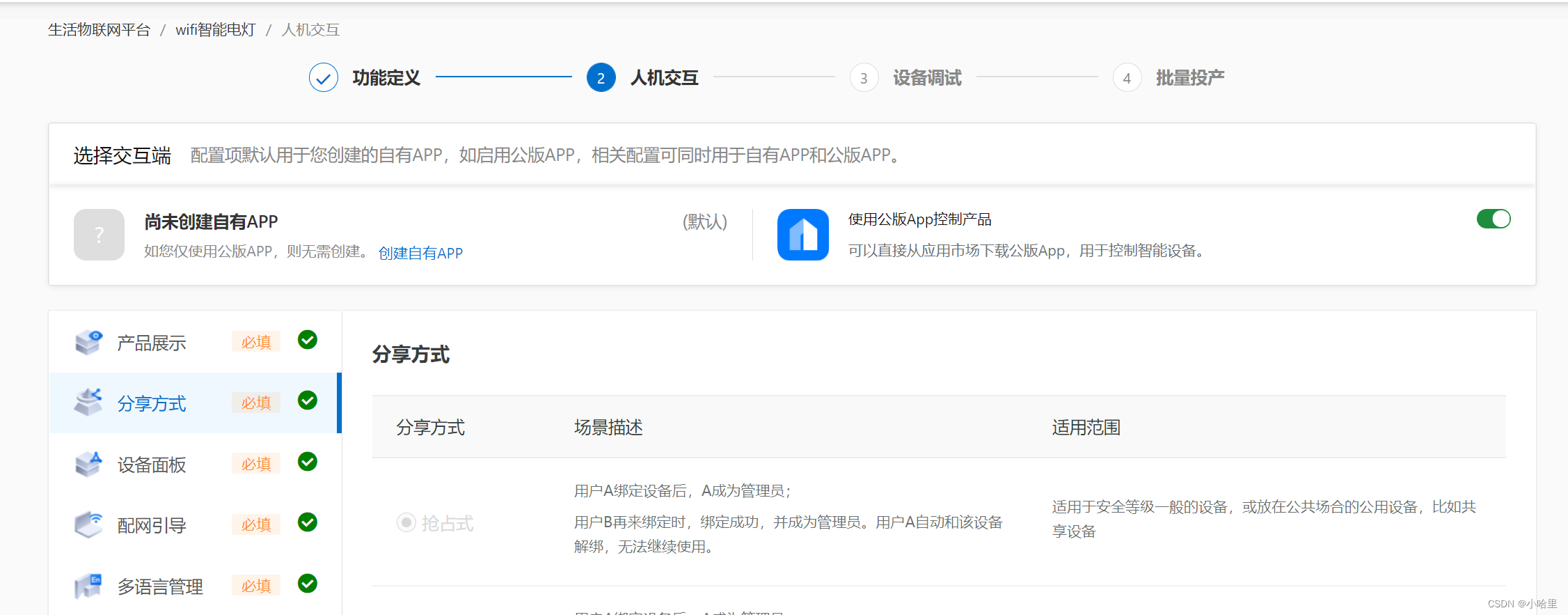

这是生活物联网的配置。
一个值得注意的点，生活物理网里新建的产品和设备会被自动同步到物理网平台里，而物理网平台里新建的不会。
但是同步的产品会有一个缺陷，那就是不能自定义Topic类。 因此无法完成较为复杂功能的开发，只能用现有的功能实现。
