概述

MATLAB绘图—设置特定的坐标

原创不易，路过的各位大佬请点个赞
MATLAB基础代码/优化技术探讨：WX: ZB823618313
首先介绍几个函数：

gcf 返回当前Figure 对象的句柄值
gca 返回当前axes 对象的句柄值
gco 返回当前鼠标单击的句柄值，该对象可以是除root 对象外的任意图形对象，并且Matlab 会把当前图形对象的句柄值存放在Figure 的CurrentObject属性中。

这里给matlab图设置特定的坐标轴，只用到gca函数。

ax = gca 返回当前图窗中的当前坐标区（或独立可视化）。使用 ax 获取和设置当前坐标区的属性。如果当前图窗中没有坐标区或图，则 gca 会创建一个笛卡尔坐标区对象。

先上一段代码吧：

clc;close all; clear all;
x = -30 :1: 30;
y = x .^ 2;
plot (x, y, '*-', 'linewidth', 2);

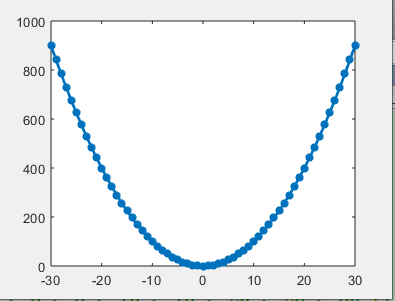

绘出的图为
在这里插入图片描述
加入坐标设置后：

clc;close all; clear all;
x = -30 :1: 30;
y = x .^ 2;
plot (x, y, '*-', 'linewidth', 2);


set(gca, 'xTick', [0, 3, 5:5:30]);
set(gca,'XTickLabel',{'0','3','5','10','15','20','25','30'})
set(gca, 'FontSize', 15);
%xlim([0, 30])

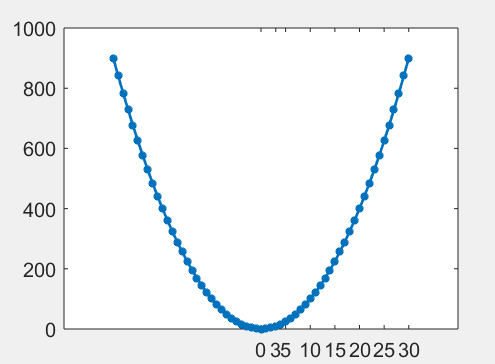

结果图为
在这里插入图片描述
设置了特定的坐标刻度。当然只是一个列子。

下面具体介绍各个参数的功能:

set(gca, ‘xTick’, [0, 3, 5:5:30]);
xtick是刻度（小竖线），这里为x轴坐标刻度.。这句的意思是：手动设置x轴刻度

set(gca,‘XTickLabel’,{‘0’,‘3’,‘5’,‘10’,‘15’,‘20’,‘25’,‘30’})；
xticklabel 刻度值（竖线下面的数值）。这句的意思是：给刚才划上的小竖线，标个数值。

set(gca, ‘FontSize’, 15);
当前坐标区的字体大小

其他参数介绍：
set(gca, ‘TickDir’, ‘out’);刻度指向（out表刻度指向外）
ax=gac;
ax.TickLength=[坐标长度];刻度长度
ax.YLim = [-2 2];以及坐标轴范围

再附加一个列子：

x = linspace(0,10);
y = sin(4*x);
plot(x,y)
ax = gca; % current axes
ax.FontSize = 12;
ax.TickDir = 'out';
ax.TickLength = [0.02 0.02];
ax.YLim = [-2 2];
