MATLAB 画图--图形属性设置

1.各数据点间连线  线型

'-.' 点划线     ':' 点线           '--' 虚线         '-' 实线

2.标记数据点的符号

's'或squar 用正方形绘制各数据点

'p' 五角星

'd'或diamond菱形

'h' 六角星

'.' 点                '^' 上三角        'o'圆圈(这个是字母o)

'+'  '+'号           'v' 下三角

'*'   '*'号            '>' 右三角

' .' '.'号              '<' 左三角

3.数据点的大小尺寸调整，以及填充颜色调整

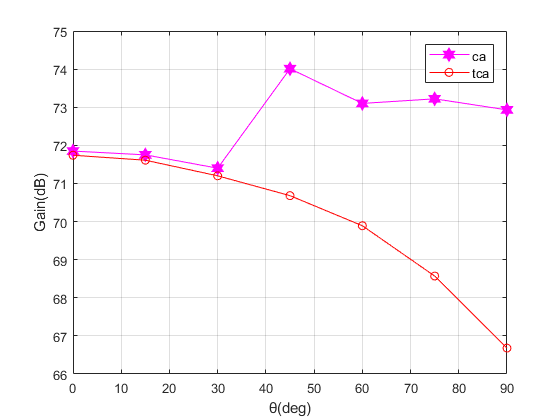

 plot(a, b, 'm-h', 'MarkerFaceColor', 'm', 'markersize', 10);hold on;

其中'MarkerFaceColor', 'm',是设置填充的颜色

       'markersize', 10 是设置的数据点的大小尺寸

3.颜色

  如'r' 红色   'y' 黄色   'k' 黑色    这些百度上很多，这里只进行举例怎么使用

4.plot 画图函数具体使用

plot(x,y,'--yp','LineWidth',2,... %设置线宽为2

                   'MarkerSize',10,... %设置标记点的尺寸/大小为10号

                   'MarkerFaceColor','y',... %设置标记点填充颜色为黄色

                   'MarkerEdgeColor','k') %设置标记点边缘颜色为黑色

至于后面'LineWidth'这种，可以打开图形属性，里面可以设置的都可以用单引号引起来加在plot中，就如这里'LineWidth'的使用方法

5.坐标轴设置

在看坐标轴属性设置前，首先要先明白坐标轴由label 和 ticklLabel组成

其中label包含xlabel  ylabel   title   三部分，其实就是各坐标轴标注

       ticklLabel是坐标轴刻度

这两部分既可以在一块设置，也可以单独每部分进行设置

明白以上两部分后，再来看坐标轴设置

整体设置部分（即label和ticklabel一块设置）

set(gca,'fontsize',3);%设置坐标轴字体大小（整个坐标轴所有的字体，即label和TickLabel 都一块被修改了）
set(gca,'linewidth',1); %坐标 线粗1磅（整个坐标轴所有的字体，即label和TickLabel 都一块被修改了）

set(gca,'Fontname', 'Times New Roman');%设置字体（整个坐标轴所有的字体，即label和TickLabel 都一块被修改了）

设置label部分

set(get(gca,'XLabel'),'FontSize',2); %xlabel上文字为2 point
set(get(gca,'YLabel'),'FontSize',3); %ylabel上文字为3 point
set(get(gca,'TITLE'),'FontSize',4); %title上文字为4 point

设置ticklabel部分

set(get(gca,'YTickLabel'),'Fontsize',20);%改变Y轴刻度值字体大小

     拓展：

       更改坐标轴坐标范围，以及刻度位置，以及刻度显示：

set(gca, 'XTick', [0 ,0.2 ,1] );%设置刻度的范围，数量，以及位置，第一个函数意思是，在x轴共有三个刻度，在0-1范围之内，在0.2处有一个刻度。

set(gca,'XTickLabel',{'a','b','c'});%表示在第一句代码设置的三个位置分别显示，a,b,c.

效果如下

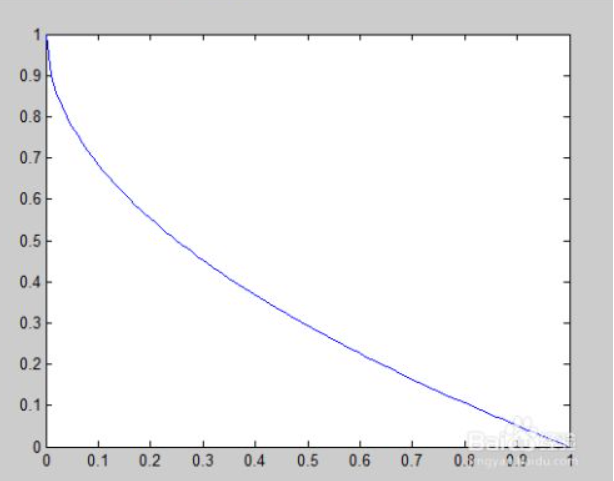

原图

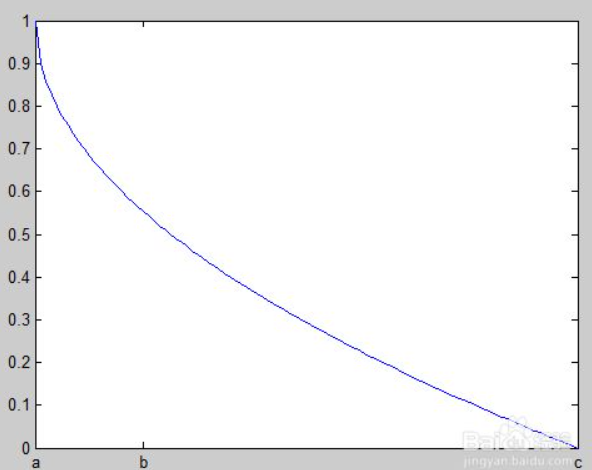

设置后效果图下：
