Matlab 关于plot设置

143 阅读 0 评论
我是靠谱客的博主 高贵玉米，最近开发中收集的这篇文章主要介绍Matlab 关于plot设置，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

原文地址：http://blog.csdn.net/xiaojidan2011/article/details/10208137


以前Matlab作图时，要设置好多的变量， 如标题，x轴，y轴间隔， 字体，线条等等特性的设置。这些在写的时候比较麻烦， 今天写了一个集成的函数，直接包含了一个基本的特性，只要用结构体包含进来就可以了。非常的方便。

 例子1

代码



[cpp]  view plain copy
  1. % Demo shows how to:
  2. %    1. use cell arrays when lines have different length
  3. %    2. use repeating sequence of markers/colors/lineStyles
  4. %    3. truncate axes to partially-specified limits
  5.
  6. clear all
  7. close all
  8.
  9. %% Generate some data
  10. maxIter = 200;
  11. optTol = 1e-6;
  12. err0 = 10000;
  13. rho = .04;
  14. rho2 = .04:.005:1;
  15. for k = 1:maxIter
  16.     err1(k) = err0/sqrt(k);
  17.     if err1(k) < optTol
  18.         break;
  19.     end
  20. end
  21. for k = 1:maxIter
  22.     err2(k) = err0/k;
  23.     if err2(k) < optTol
  24.         break;
  25.     end
  26. end
  27. for k = 1:maxIter
  28.     err3(k) = err0/k^2;
  29.     if err3(k) < optTol
  30.         break;
  31.     end
  32. end
  33. for k = 1:maxIter
  34.     err4(k) = err0*(1-rho)^k;
  35.     if err4(k) < optTol
  36.         break;
  37.     end
  38. end
  39. for k = 1:maxIter
  40.     err5(k) = err0*(1-sqrt(rho))^k;
  41.     if err5(k) < optTol
  42.         break;
  43.     end
  44. end
  45. for k = 1:maxIter
  46.     err6(k) = err0*prod(1-rho2(1:k));
  47.     if err6(k) < optTol
  48.         break;
  49.     end
  50. end
  51.
  52. % Note: yData does not have same length, and is stored as cell array
  53. xData = 1:maxIter;
  54. yData{1} = err1;
  55. yData{2} = err2;
  56. yData{3} = err3;
  57. yData{4} = err4;
  58. yData{5} = err5;
  59. yData{6} = err6;
  60. legendStr = {'Sublinear1','Sublinear2','Sublinear3','Linear1','Linear2','Superlinear'};
  61.
  62.
  63. %% Pretty Plot
  64.
  65. figure;
  66. options.logScale = 2;
  67.
  68. % Note: prettyPlot will cycle through the given colors/lineStyles/markers
  69. options.colors = [1 0 0
  70.     0 1 0
  71.     0 0 1];
  72. options.lineStyles = {':','--','-'};
  73. options.markers = {'o','s'};
  74.
  75.
  76. % Note: we will truncate the lower y-axis limit but not the upper limit
  77. options.ylimits = [1e-6 inf];
  78.
  79. options.markerSpacing = [25 1
  80.     25 11
  81.     25 21
  82.     25 5
  83.     25 15
  84.     25 8];
  85. options.xlabel = 'Iteration Number';  %% 设置的坐标
  86. options.ylabel = 'Error';
  87. options.legend = legendStr;    %%  设置Graph legend
  88. options.legendLoc = 'SouthWest';   %%  位置
  89. %%  另外自己也可以写好多的函数。。。。。。很方便。
  90.
  91. prettyPlot(xData,yData,options);
  92. print -dpdf prettyPlot2.pdf

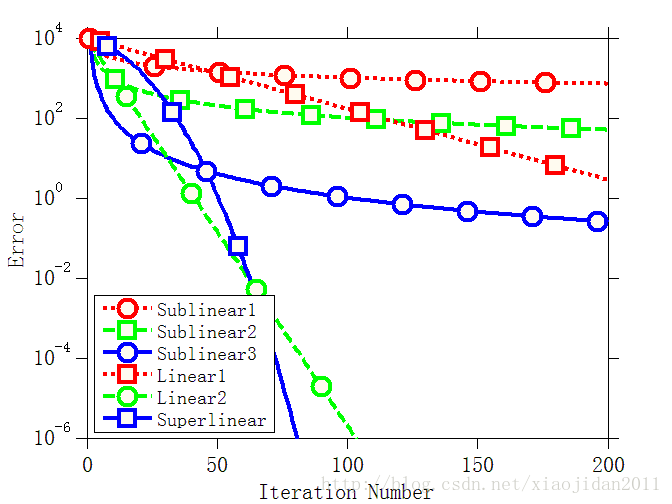

效果图：









关于prettyplot函数：

[cpp]  view plain copy
  1. function [] = prettyPlot(xData,yData,options)
  2. % prettyPlot(xData,yData,options)
  3. %
  4. % available options:
  5. % legend - cell array containing legend entries (default = [])
  6. % title - string containing plot title (default = [])
  7. % xlabel - string containing x-axis label (default = [])
  8. % ylabel - string containing y-axis label (default = [])
  9. % lineWidth - width of lines (default = 3)
  10. % colors - cell array or (n by 3) matrix containing line colors (default = 'b')
  11. % lineStyles - cell array containing line styles (default = '-')
  12. % markerSize - size of markers (default = [])
  13. % markers - cell array containing markers (default = [])
  14. % markerSpacing - (n by 2) matrix containing spacing between markers and offset for first marker
  15. % xlimits - 2-vector containing lower and upper limits for x-axis (can be inf to show full range)
  16. % ylimits - 2-vector containing lower and upper limits for y-axis (can be inf to show full range)
  17. % logScale - can be 0 (regular scale), 1 (semilogx), or 2 (semilogy)
  18. % legendLoc - location of legend (default = 'Best')
  19. % useLines - whether to use lines (default = 1)
  20. % fillFace - whether to fill markers (default = 1)
  21. % errors - (n by p by 2) array containing upper and lower error lines
  22. % errorStyle - line style for error bars
  23.
  24. if nargin < 3
  25.     options = [];
  26. end
  27.
  28. [legendStr,plotTitle,plotXlabel,plotYlabel,lineWidth,colors,lineStyles,...
  29.     markerSize,markers,markerSpacing,xlimits,ylimits,logScale,legendLoc,...
  30.     useLines,fillFace,errors,errorStyle,errorColors] = ...
  31.     myProcessOptions(options,'legend',[],'title',[],'xlabel',[],'ylabel',[],...
  32.     'lineWidth',3,'colors',[],'lineStyles',[],...
  33.     'markerSize',12,'markers',[],'markerSpacing',[],...
  34.     'xlimits',[],'ylimits',[],...
  35.     'logScale',0,'legendLoc','Best','useLines',1,'fillFace',1,...
  36.     'errors',[],'errorStyle',{'--'},'errorColors',[]);
  37.
  38. if logScale == 1
  39.     plotFunc = @semilogx;
  40. elseif logScale == 2
  41.     plotFunc = @semilogy;
  42. else
  43.     plotFunc = @plot;
  44. end
  45.
  46. if useLines == 0
  47.     defaultStyle = 'b.';
  48. else
  49.     defaultStyle = 'b';
  50. end
  51.
  52. if iscell(yData)
  53.     nLines = length(yData);
  54. else
  55.     nLines = size(yData,1);
  56. end
  57.
  58. for i = 1:nLines
  59.
  60.     % Get yData for line
  61.     if iscell(yData)
  62.         y{i} = yData{i};
  63.     else
  64.         y{i} = yData(i,:);
  65.     end
  66.
  67.     % Get xData for line
  68.     if isempty(xData)
  69.         x{i} = 1:length(y);
  70.     elseif iscell(xData)
  71.         x{i} = xData{i};
  72.     elseif size(xData,1) == 1
  73.         x{i} = xData(1:length(y{i}));
  74.     else
  75.         x{i} = xData(i,:);
  76.     end
  77.
  78.     % Plot
  79.     h(i) = plotFunc(x{i},y{i},defaultStyle);
  80.     hold on;
  81. end
  82.
  83. if isempty(markerSpacing)
  84.     for i = 1:length(h)
  85.         h(i) = applyStyle(h(i),i,lineWidth,colors,lineStyles,markers,markerSpacing);
  86.     end
  87. else
  88.     for i = 1:length(h)
  89.         h(i) = applyStyle(h(i),i,lineWidth,colors,lineStyles,markers,markerSpacing);
  90.         if ~isempty(markers) && ~isempty(markers{1+mod(i-1,length(markers))})
  91.             hM = plotFunc(x{i}(markerSpacing(i,2):markerSpacing(i,1):end),y{i}(markerSpacing(i,2):markerSpacing(i,1):end),'b.');
  92.             applyStyle(hM,i,lineWidth,colors,[],markers,[]);
  93.             hM = plotFunc(x{i}(markerSpacing(i,2)),y{i}(markerSpacing(i,2)),defaultStyle);
  94.             h(i) = applyStyle(hM,i,lineWidth,colors,lineStyles,markers,[]);
  95.         end
  96.     end
  97. end
  98.
  99. if ~isempty(errors)
  100.     if isempty(errorColors)
  101.         errorColors = colors+.75;
  102.         errorColors(:) = min(errorColors(:),1);
  103.     end
  104.     for i = 1:length(h)
  105.         hL = plotFunc(x{i},errors{i,1},defaultStyle);
  106.         hU = plotFunc(x{i},errors{i,2},defaultStyle);
  107.         applyStyle(hL,i,lineWidth,errorColors,errorStyle,[],markerSpacing);
  108.         applyStyle(hU,i,lineWidth,errorColors,errorStyle,[],markerSpacing);
  109.     end
  110. end
  111.
  112. set(gca,'FontName','AvantGarde','FontWeight','normal','FontSize',12);
  113.
  114. if ~isempty(legendStr)
  115.     h = legend(h,legendStr);
  116.     set(h,'FontSize',10,'FontWeight','normal');
  117.     set(h,'Location','Best');
  118.     set(h,'Location',legendLoc);
  119. end
  120.
  121. if ~isempty(plotTitle)
  122.     h = title(plotTitle);
  123.     set(h,'FontName','AvantGarde','FontSize',12,'FontWeight','bold');
  124. end
  125.
  126. if ~isempty(plotXlabel) || ~isempty(plotYlabel)
  127.     h1 = xlabel(plotXlabel);
  128.     h2 = ylabel(plotYlabel);
  129.     set([h1 h2],'FontName','AvantGarde','FontSize',12,'FontWeight','normal');
  130. end
  131.
  132. set(gca, ...
  133.     'Box'         , 'on'     , ...
  134.     'TickDir'     , 'out'     , ...
  135.     'TickLength'  , [.02 .02] , ...
  136.     'XMinorTick'  , 'off'      , ...
  137.     'YMinorTick'  , 'off'      , ...
  138.     'LineWidth'   , 1         );
  139.
  140. if ~isempty(xlimits)
  141.     xl = xlim;
  142.     xlimits(xlimits == -inf) = xl(1);
  143.     xlimits(xlimits == inf) = xl(2);
  144.     xlim(xlimits);
  145. end
  146. if ~isempty(ylimits)
  147.     yl = ylim;
  148.     ylimits(ylimits == -inf) = yl(1);
  149.     ylimits(ylimits == inf) = yl(2);
  150.     ylim(ylimits);
  151. end
  152.
  153. set(gcf, 'PaperPositionMode', 'auto');
  154.
  155.
  156.     function [h] = applyStyle(h,i,lineWidth,colors,lineStyles,markers,markerSpacing)
  157.         hold on;
  158.         set(h,'LineWidth',lineWidth);
  159.         if ~isempty(colors)
  160.             if iscell(colors)
  161.                 set(h,'Color',colors{1+mod(i-1,length(colors))});
  162.             else
  163.                 set(h,'Color',colors(1+mod(i-1,size(colors,1)),:));
  164.             end
  165.         end
  166.         if ~isempty(lineStyles) && useLines
  167.             if isempty(lineStyles)
  168.                 set(h,'LineStyle','-');
  169.             else
  170.                 if ~isempty(lineStyles{1+mod(i-1,length(lineStyles))})
  171.                     set(h,'LineStyle',lineStyles{1+mod(i-1,length(lineStyles))});
  172.                 end
  173.             end
  174.         end
  175.         if ~isempty(markers)
  176.             if ~isempty(markers{1+mod(i-1,length(markers))})
  177.                 if isempty(markerSpacing)
  178.                     set(h,'Marker',markers{1+mod(i-1,length(markers))});
  179.                     set(h,'MarkerSize',markerSize);
  180.                     if fillFace
  181.                         set(h,'MarkerFaceColor',[1 1 .9]);
  182.                     end
  183.                 end
  184.             end
  185.         end
  186.     end
  187. end

非常的方便啦。。可以直接调用。

例子 2：

[cpp]  view plain copy
  1. clear all; close all;
  2.
  3. figure; hold on; set(gca,'FontSize',16); set(gca,'FontName','Times'); set(gcf,'Color',[1,1,1]);
  4. xlabel('x');ylabel('y');title('a family plot with nice legend');
  5.
  6. x       = (1:1000);
  7. xMid    = (x(1)+2*x(end))/3;
  8. parVals = [1 1.5 2 3];
  9.
  10. num_Markers = 8; %<--------
  11. LineTypes   = {'-.','-','--'};
  12. MarkerTypes = {'h','o','s','d','^','v','>','<','p'};
  13. colors      = {'m','r','b',[1 1 1]*0.5};
  14. for ip=1:length(parVals)
  15.     col           =  colors{1+mod(ip,length(colors))};
  16.     ls            =  LineTypes{1+mod(ip,length(LineTypes))};
  17.     lm            =  MarkerTypes{1+mod(ip,length(MarkerTypes))};
  18.     g             =  parVals(ip);
  19.     y             =  1 + 1/g*abs(1e4./(xMid + (x-xMid/g).^(2-0.2*g)));   % a function that changes with parameter g
  20.     legCell{ip}   = ['fA, g=',num2str(g)];         %legend text
  21.     [p1,p2,p3]    = line_fewer_markers(x,y,num_Markers,'color',col,'linestyle',ls, 'linewidth',2, 'marker', lm, 'markerfacecolor',col,'LockOnMax',1,'Spacing','curve','parent',gca);
  22. end
  23. lh = legend(legCell,'Location','NorthWest');

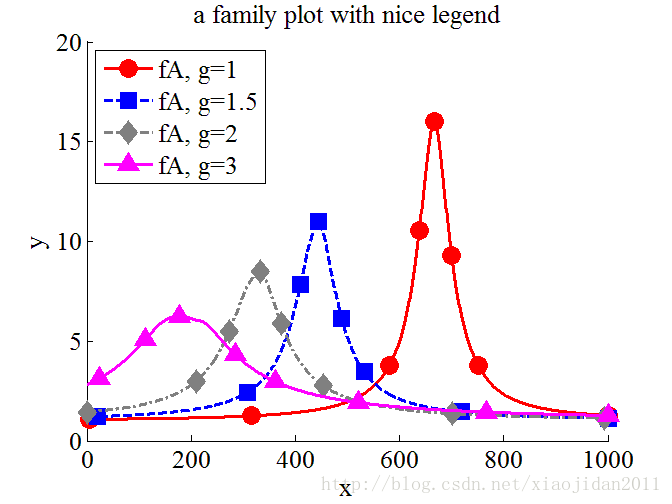

效果：



[cpp]  view plain copy
  1. clear all; close all;
  2.
  3. figure; hold on; set(gca,'FontSize',16); set(gca,'FontName','Times'); set(gcf,'Color',[1,1,1]);
  4. xlabel('x');ylabel('y');title('a family plot with nice legend');
  5. t  = 0:0.005:pi;
  6. line_fewer_markers(t*180/pi,cos(t)         ,9,  '--bs','spacing','curve');
  7. line_fewer_markers(t*180/pi,sin(t)         ,9,  '-.ro','MFC','g','Mks',6,'linewidth',2);
  8. grey1 = [1 1 1]*0.5;
  9. line_fewer_markers(t*180/pi,sin(t).*cos(t) ,15, ':','Mk','p','color',grey1,'MFC',grey1,'linewidth',2,'LockOnMax',1);
  10. leg = legend('cos','sin','sin*cos','location','best');

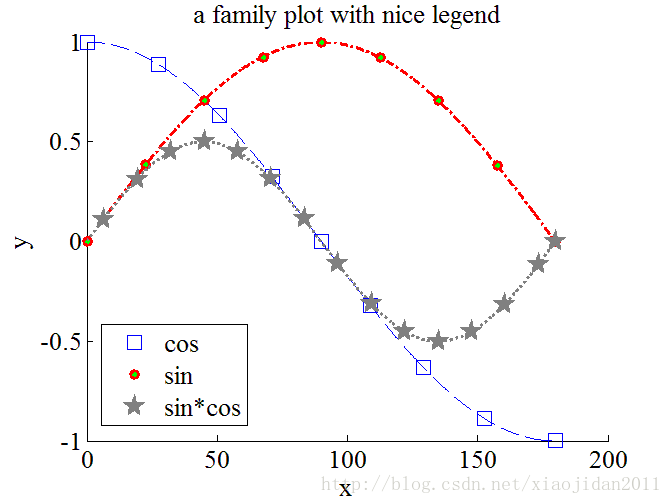

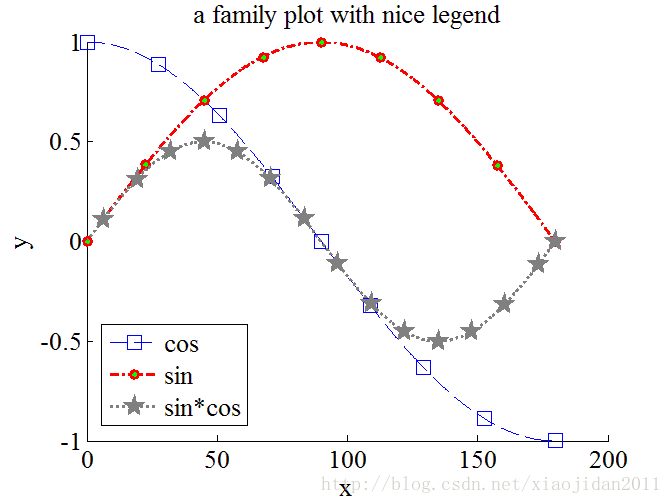

效果：





[cpp]  view plain copy
  1. clear all; close all;
  2.
  3. figure; hold on; set(gca,'FontSize',16); set(gca,'FontName','Times'); set(gcf,'Color',[1,1,1]);
  4. xlabel('x');ylabel('y');title('a family plot with nice legend');
  5. t  = 0:0.005:pi;
  6. grey1 = [1 1 1]*0.5;
  7. % line_fewer_markers(t*180/pi,cos(t)         ,9,  '--bs','spacing','curve');
  8. % line_fewer_markers(t*180/pi,sin(t)         ,9,  '-.ro','MFC','g','Mks',6,'linewidth',2);
  9. % line_fewer_markers(t*180/pi,sin(t).*cos(t) ,15, ':','Mk','p','color',grey1,'MFC',grey1,'linewidth',2,'LockOnMax',1);
  10.
  11. line_fewer_markers(t*180/pi,cos(t)         ,9,  '--bs','spacing','curve','LegendLine','off');
  12. line_fewer_markers(t*180/pi,sin(t)         ,9,  '-.ro','MFC','g','Mks',6,'linewidth',2,'LegendLine','off');
  13. line_fewer_markers(t*180/pi,sin(t).*cos(t) ,15, ':','Mk','p','color',grey1,'MFC',grey1,'linewidth',2,'LockOnMax',1,'LegendLine','off');
  14.
  15.
  16. leg = legend('cos','sin','sin*cos','location','best');


效果：



% line_fewer_markers  函数：

[cpp]  view plain copy
  1. % line_fewer_markers - line with controlled amount of markers and correct legend behaviour
  2. %
  3. %   LINE_FEWER_MARKERS(X,Y,NUM_MARKERS) adds the line in vectors X and Y to the current axes
  4. %   with exactly NUM_MARKERS markers drawn.
  5. %
  6. %   LINE_FEWER_MARKERS(X,Y,NUM_MARKERS,'PropertyName',PropertyValue,...) plots the data
  7. %   stored in the vectors X and Y.
  8. %
  9. %   LINE_FEWER_MARKERS returns handles to LINE/MARKER objects.
  10. %
  11. %   [H1,H2,H3] = LINE_FEWER_MARKERS(X,Y,NUM_MARKERS,'PropertyName',PropertyValue,...)
  12. %   performs the actions as above and returns the handles of all the plotted lines/markers.
  13. %   H1    = handle to the main marker(1 point); it may be put in array and used with legend
  14. %   H2    = handle to the continuous line (as in H2=plot())
  15. %   H3    = handle to all other markers
  16. %
  17. %   Property/Value pairs and descriptions:
  18. %
  19. %       Spacing    - 'x'      : ordinary uniform along x
  20. %                  - 'curve'  : equal lengths along curve y(x)
  21. %
  22. %       LockOnMax  - 0        : first marker on 1st data point
  23. %                  - 1        : offset all markers such that one marker on first max of y(x)
  24. %
  25. %       LegendLine - 'on'     : default, reproduce linestyle also in legend
  26. %                  - 'off'    : shows only marker in legend
  27. %
  28. %       LineSpec: same as for LINE: LineStyle,LineWidth,Marker,MarkerSize,MarkerFaceColor...
  29. %
  30. %
  31. %   Example: plot 3 curves with 9,9, and 15 markers each, using different input styles
  32. %
  33. %      figure; hold on;
  34. %      t  = 0:0.005:pi;
  35. %      line_fewer_markers(t*180/pi,cos(t) ,9,  '--bs','spacing','curve');
  36. %      line_fewer_markers(t*180/pi,sin(t) ,9,  '-.ro','MarkerFaceColor','g', ...
  37. %                                                     'markersize',6,'linewidth',2);
  38. %      grey1 = [1 1 1]*0.5;
  39. %      line_fewer_markers(t*180/pi,sin(t).*cos(t) ,15, ':','marker','h','color',grey1, ...
  40. %                                    'markerfacecolor',grey1,'linewidth',2,'LockOnMax',1);
  41. %      leg = legend('cos','sin','sin*cos','location','best');
  42. %
  43. % Inspired by Ioannis Filippidis's answer:
  44. % http://www.mathworks.com/matlabcentral/answers/2165-too-many-markers
  45. %
  46. % rev.3, Massimo Ciacci, August 19, 2013
  47. %
  48. function [H1,H2,H3] = line_fewer_markers(x,y,num_Markers, varargin)
  49.
  50.
  51. %% find marker spec in varargin and remove it; extract special params: LockOnMax,Spacing
  52. if mod(length(varargin),2)
  53.     if ischar(varargin{1})
  54.       linspec   = varargin{1};
  55.       extraArgs = varargin(2:end);
  56.       [varargInNoMk,varargInNoMkNoLn,lm,ms,mfc,LockOnMax,Spacing,LegendLine] = parseargsLineSpec(linspec,extraArgs);
  57.     else
  58.       error('odd sized [param | val] list, missing one param ?');
  59.     end
  60. else
  61.       [varargInNoMk,varargInNoMkNoLn,lm,ms,mfc,LockOnMax,Spacing,LegendLine] = parseargs(varargin{:});
  62. end
  63.
  64. %% input size check
  65. if  isvector(x) &&  isvector(y)
  66.     % make x,y row vectors
  67.     if iscolumn(x), x = x.'; end
  68.     if iscolumn(y), y = y.'; end
  69. else
  70.     error('line_fewer_markers: input arguments must be 1D vectors');
  71. end
  72.
  73. % How the method works: plots 3 times:
  74. % a) once only the line with all points with the style                                                'r--' and invisible handle,
  75. % b) last time the markers, using fewer points with style                                             'ro' and again invisible handle.
  76. % c) once with a visible handle, only the first point, using the complete style you specified         (e.g. 'r--o')
  77.
  78. %% a) once only the line with all points with the style
  79. H2 = line(x   ,y   ,varargInNoMk{:});                               %no markers here
  80. hasbehavior(H2,'legend',0);                                         %prevent to appear in legends!
  81.
  82. %% b) last time the markers, using fewer points with style
  83. if     (strcmp(Spacing,'x') || strcmp(Spacing,'X'))
  84.     ti = round(linspace(1,length(x),num_Markers));
  85. elseif (strcmp(Spacing,'curve') || strcmp(Spacing,'Curve'))
  86.     scaleY     = 3/4; % 1/1 figure aspect ratio
  87.     yNrm       = (y-min(y))./(max(y)-min(y))*scaleY;                %NORMALIZE y scale in [0 1], height of display is prop to max(abs(y))
  88.     xNrm       = (x-min(x))./(max(x)-min(x));                       %NORMALIZE x scale in [0 1]
  89.
  90.     if (sum(isinf(yNrm))>0) || sum(isinf(x))>0                      %spacing along curve not possible with infinites
  91.         ti = round(linspace(1,length(x),num_Markers));
  92.     else
  93.         t        = 1:length(x);
  94.         s        = [0 cumsum(sqrt(diff(xNrm).^2+diff(yNrm).^2))];   %measures length along the curve
  95.         si       = (0:num_Markers-1)*s(end)/(num_Markers-1);        %equally spaced lengths along the curve
  96.         si(end)  = s(end);                                          %fix last point to be within the curve
  97.         ti       = round(interp1(s,t,si));                          %find x index of markers
  98.     end
  99. else
  100.     error('invalid spacing parameter');
  101. end
  102. if LockOnMax
  103.     %set one ti on max if found
  104.     [Mv,idx]   = max(y); idx=idx(1);
  105.     [mv,idxti] = min(abs(idx-ti));
  106.     deltati    = ti(idxti)-idx;
  107.     ti         = max(1,min(ti-deltati,length(y)));
  108. end
  109. xi = x(ti);
  110. yi = y(ti);
  111. H3 = line(xi,yi,varargInNoMkNoLn{:},'Marker',lm,'MarkerSize',ms,'MarkerFaceColor',mfc,'LineStyle','none');  %plot markers only
  112. hasbehavior(H3,'legend',0); %prevent to appear in legends!
  113.
  114. %% c) once with a visible handle, only the first point, using the complete style you specified
  115. if strcmp(LegendLine,'on')
  116.     H1 = line(xi(1),yi(1),varargInNoMk{:},'Marker',lm,'MarkerSize',ms,'MarkerFaceColor',mfc);
  117. else
  118.     H1 = line(xi(1),yi(1),varargInNoMk{:},'linestyle','none','Marker',lm,'MarkerSize',ms,'MarkerFaceColor',mfc);
  119. end
  120.
  121.
  122. %-------------------------------------------------------------
  123. % PARSE FUNCTIONS
  124. %-------------------------------------------------------------
  125. % varargInNoMk = list of property pairs, marker specs removed
  126. % varargInNoMkNoLn = list of property pairs, marker specs and line specs removed
  127. function [varargInNoMk,varargInNoMkNoLn,lm,ms,mfc,LockOnMax,Spacing,LegendLine] = parseargs(varargin)
  128. lm =[]; ms =[]; mfc=[]; LockOnMax=[]; Spacing=[]; LegendLine=[];
  129. varargInNoMk = {};
  130. varargInNoMkNoLn = {};
  131. arg_index = 1;
  132. while arg_index <= length(varargin)
  133.     arg = varargin{arg_index};
  134.     % extract special params and marker specs from arg list
  135.     if strcmp(arg,'marker') || strcmp(arg,'Marker') || strcmp(arg,'Mk')  || strcmp(arg,'mk')
  136.         lm              = varargin{arg_index+1};
  137.     elseif strcmp(arg,'MarkerSize') || strcmp(arg,'markersize') || strcmp(arg,'Mks')  || strcmp(arg,'mks')
  138.         ms              = varargin{arg_index+1};
  139.     elseif strcmp(arg,'MarkerFaceColor') || strcmp(arg,'markerfacecolor')||strcmp(arg,'MFC')||strcmp(arg,'mfc')
  140.         mfc             = varargin{arg_index+1};
  141.     elseif strcmp(arg,'LockOnMax') || strcmp(arg,'lockonmax')
  142.         LockOnMax       = varargin{arg_index+1};
  143.     elseif strcmp(arg,'Spacing')   || strcmp(arg,'spacing')
  144.         Spacing         = varargin{arg_index+1};
  145.     elseif strcmp(arg,'LegendLine')   || strcmp(arg,'legendline')
  146.         LegendLine      = varargin{arg_index+1};
  147.     else
  148.         % keep other params in arg list for line command
  149.         varargInNoMk    = {varargInNoMk{:},  varargin{arg_index},  varargin{arg_index+1}};
  150.         if ~strcmp(arg,'LineStyle') && ~strcmp(arg,'linestyle')
  151.            % exclude line params for marker only plot
  152.            varargInNoMkNoLn = {varargInNoMkNoLn{:},  varargin{arg_index},  varargin{arg_index+1}};
  153.         end
  154.     end
  155.     arg_index = arg_index + 2;
  156. end
  157. %EXTRA DEFAULTS ARE SET HERE
  158. if isempty(lm),         lm          = 'o'   ; end
  159. if isempty(ms),         ms          = 10    ; end
  160. if isempty(mfc),        mfc         = 'none'; end
  161. if isempty(LockOnMax),  LockOnMax   = 1     ; end
  162. if isempty(Spacing),    Spacing     = 'x'   ; end %%'x' -> marker delta-x constant; 'curve' : spacing constant along the curve length
  163. if isempty(LegendLine), LegendLine  = 'on'  ; end
  164.
  165. %-------------------------------------------------------------
  166. % Parse LineSpec string and other arguments
  167. % varargInNoMk     = list of property pairs, marker specs removed
  168. % varargInNoMkNoLn = list of property pairs, marker specs and line specs removed
  169. function [varargInNoMk,varargInNoMkNoLn,lm,ms,mfc,LockOnMax,Spacing,LegendLine] = parseargsLineSpec(linspec, extraArgs)
  170. %          b     blue          .     point              -     solid
  171. %          g     green         o     circle             :     dotted
  172. %          r     red           x     x-mark             -.    dashdot
  173. %          c     cyan          +     plus               --    dashed
  174. %          m     magenta       *     star             (none)  no line
  175. %          y     yellow        s     square
  176. %          k     black         d     diamond
  177. %          w     white         v     triangle (down)
  178. %                              ^     triangle (up)
  179. %                              <     triangle (left)
  180. %                              >     triangle (right)
  181. %                              p     pentagram
  182. %                              h     hexagram
  183. varargInNoMk     = {};
  184. varargInNoMkNoLn = {};
  185.
  186. foundLine           = false;
  187. stringSearch        = {'-.','--','-',':'};
  188. for ii=1:4
  189.     if strfind(linspec, stringSearch{ii})
  190.         foundLine   = true;
  191.         ls          = stringSearch{ii};
  192.         linspec     = setdiff(linspec,ls);
  193.         break
  194.     end
  195. end
  196. if foundLine
  197.     varargInNoMk    = {varargInNoMk{:},'lineStyle',ls};
  198. else
  199.     varargInNoMk    = {varargInNoMk{:},'lineStyle','-'};
  200. end
  201.
  202. if ~isempty(linspec)
  203.     foundCol            = false;
  204.     stringSearch        = {'b','g','r','c','m','y','k','w'};
  205.     for ii=1:8
  206.         if strfind(linspec, stringSearch{ii})
  207.             foundCol    = true;
  208.             colspec     = stringSearch{ii};
  209.             linspec     = setdiff(linspec,colspec);
  210.             break
  211.         end
  212.     end
  213.     if foundCol
  214.         varargInNoMk    = {varargInNoMk{:},'color',colspec};
  215.         varargInNoMkNoLn    = {varargInNoMkNoLn{:},'color',colspec};
  216.     end
  217. end
  218.
  219. if ~isempty(linspec)
  220.     foundMk             = false;
  221.     stringSearch        = {'.','o','x','+','*','s','d','v','^','<','>','p','h'};
  222.     for ii=1:13
  223.         if strfind(linspec, stringSearch{ii})
  224.             foundMk     = true;
  225.             mkspec      = stringSearch{ii};
  226.             break
  227.         end
  228.     end
  229.     if foundMk, lm = mkspec; else lm = 'none'; end
  230. else
  231.     lm = 'none';
  232. end
  233.
  234.
  235. [extraArgs1,unused,lm2,ms,mfc,LockOnMax,Spacing,LegendLine] = parseargs(extraArgs{:});
  236. if strcmp(lm,'none') && ~strcmp(lm2,'none') %if other marker specified in Property Pairs take that one
  237.     lm = lm2;
  238. end
  239. varargInNoMk       = {varargInNoMk{:},extraArgs1{:}};
  240. varargInNoMkNoLn   = {varargInNoMkNoLn{:},extraArgs1{:}};

最后

以上就是高贵玉米为你收集整理的Matlab 关于plot设置的全部内容，希望文章能够帮你解决Matlab 关于plot设置所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(95)

相关文章

Matlab绘图常用设置及函数
Matlab绘图常用设置及函数
matlab 虚线_MATLAB作图实例：25：修改条形图的基线
matlab 虚线_MATLAB作图实例：25：修改条形图的基线
matlab中如何画空心圆环,如何在MATLAB或Python中使用椭圆放样来创建三维空心管道？...
matlab中如何画空心圆环,如何在MATLAB或Python中使用椭圆放样来创建三维空心管道？...
MATLAB绘图—设置特定的坐标刻度MATLAB绘图—设置特定的坐标
MATLAB绘图—设置特定的坐标刻度MATLAB绘图—设置特定的坐标
Matlab 关于plot设置
Matlab 关于plot设置
plot(x,y1,'g',x,y2,'b--o',x,y3,'c*') 方法中对数据类型的要求和线条类型和颜色的设置...
plot(x,y1,'g',x,y2,'b--o',x,y3,'c*') 方法中对数据类型的要求和线条类型和颜色的设置...
MATLAB 画图--图形属性设置
MATLAB 画图--图形属性设置
matlab 坐标点标记符号表
matlab 坐标点标记符号表

评论列表共有 0 条评论

立即
投稿
返回
顶部
