Simulink 框图整理心得
前言
上一篇我们已经知道了如何从solidworks里把我们的模型导入到matlab，以进行机械结构和动力学分析。电脑自动导入固然方便，但是所呈现的simulink框图是无序的，很没有条理。于是这里提供一些小tips，方便手工整理框图以得到一个清晰有条理的模型框图
Tips
1 .调节子系统节点方向

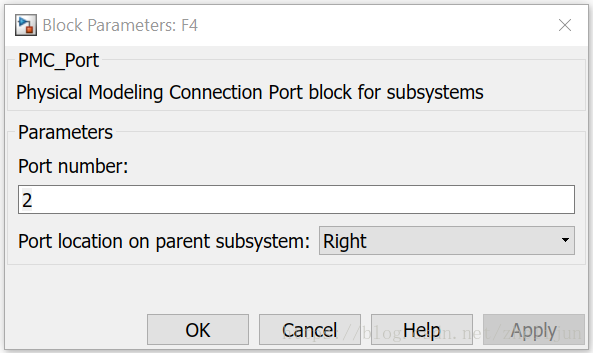

对于打包好的子系统，可以双击进入之后，再双击PMC_Port节点block，可以根据情况改变节点在子系统上呈现的方向
2.调节子系统节点位置
还是刚刚那个步骤，只要改变节点参数里面的port number就行了，通过port number以及port location的调节，port的位置可以随心所欲的调整。这样你的连线不至于交叉纵横
3.mux块以demux组合使用把多条线浓缩成一条
4.Goto和From块组合使用把线断开来
